Автоматизированная система оказания государственных услуг в электронном виде в сфере недвижимости (стр. 4 )

Наименование	Ассоциация	Описание
Организация - Обладатель	Организация.        Правообладатель.	Организация может являться правообладателем.

  Право

Право, как объект кадастра.

Таблица 21 Атрибуты. Право

Наименование	Описание
Наименование	Наименование права.
Тип	Тип права.
Описание	Описание права на естественном языке.

Таблица 22 Связи. Право

Наименование	Ассоциация	Описание
Право - ЗУ	0..*        Право. 1        ЗУ.	У земельного участка может быть несколько прав.
Обладатель - Право	1..*Правообладатель. 0..1        Право.	Право может иметь несколько правообладателей.
Право - Документ	0..1        Право. 0..1        Документ.	Право может иметь правовой документ.

  Правообладатель

Правообладатель или обладатель обременения.

Таблица 23 Атрибуты. Правообладатель

Наименование	Описание
Тип	Тип правообладателя.
Наименование	Наименование правообладателя.
Адрес	Адрес правообладателя.
Телефон	Контактный телефон правообладателя.

Таблица 24 Связи. Правообладатель

Наименование	Ассоциация	Описание
Организация - Обладатель	Организация.        Правообладатель.	Организация может являться правообладателем.
Физическое лицо - Обладатель	Физическое лицо.        Правообладатель.	Физическое лицо может являться правообладателем.
Субъект коллективного права - Обладатель	Субъект коллективного права.        Правообладатель.	Субъект коллективного права может являться правообладателем.
Обладатель - Право	1..*        Правообладатель. 0..1        Право.	Право может иметь несколько правообладателей.
Обладатель - Обременение	0..*        Правообладатель. 0..1        Обременение.	У обременения может быть несколько обладателей.

  Субъект коллективного права

Субъект коллективного права, как правообладатель.

Таблица 25 Атрибуты. Субъект коллективного права

Наименование	Описание
Наименование	Наименование субъекта коллективного права.
Тип	Тип субъекта коллективного права.
Код ОКАТО	Код ОКАТО субъекта коллективного права.
Дата регистрации	Дата регистрации субъекта коллективного права.
Регистрационный номер	Регистрационный номер субъекта коллективного права.
Страна	Страна.

Таблица 26 Связи. Субъект коллективного права

Наименование	Ассоциация	Описание
Субъект коллективного права - Обладатель	Субъект коллективного права.        Правообладатель.	Субъект коллективного права может являться правообладателем.

  Физическое лицо

Физическое лицо, как правообладатель.

Таблица 27Атрибуты. Физическое лицо

Наименование	Описание
ФИО	ФИО человека.
ИНН	ИНН физического лица.
Дата рождения	Дата рождения человека.
Место рождения	Место рождения человека.
Документ, удостоверяющий личность	Документ, удостоверяющий личность человека.
Адрес постоянной регистрации	Адрес постоянной регистрации по месту жительства гражданина.
Фактический адрес места жительства	Фактический адрес места жительства гражданина.

Таблица 28 Связи. Физическое лицо.

Наименование	Ассоциация	Описание
Физическое лицо - Обладатель	Физическое лицо. Правообладатель.	Физическое лицо может являться правообладателем.

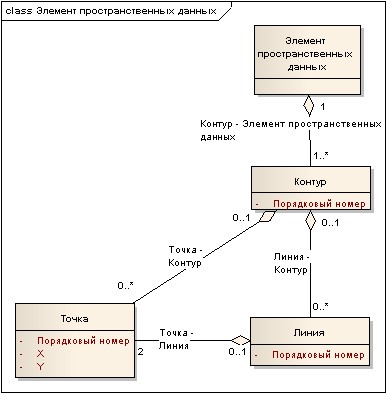

На данной диаграмме показана структура элемента пространственных данных. Элемент пространственных данных (полигон) может состоять из нескольких контуров (колец). Контур в свою очередь состоит как минимум из трех сегментов (точек или линий). Линия состоит из двух точек - начальная и конечная. Точка имеет координаты X и Y. Все сущности имеют порядковый номер, уникальный в пределах родительской сущности.

Рисунок 5 Структура элемента пространственных данных

  Контур

Контур (кольцо). Замкнутый многоугольник.

Таблица 29 Атрибуты. Контур.

Наименование	Описание
Порядковый номер	Порядковый номер контура. Уникален в пределах элемента пространственных данных

Таблица 30 Связи. Контур.

Наименование	Ассоциация	Описание
Контур - Элемент пространственных данных	1..*        Контур. 1        Элемент пространственных данных.	Элемент пространственных данных может содержать несколько контуров.
Линия - Контур	0..*        Линия. 0..1        Контур.	Контур может состоять из линий. Линий в контуре должно быть как минимум три.
Точка - Контур	0..*        Точка. 0..1        Контур.	Контур может состоять из нескольких точек. У контура должно быть как минимум три точки.

  Линия

Линия. Линия, как часть контура.

Таблица 31 Атрибуты. Линия.

Наименование	Описание
Порядковый номер	Порядковый номер линии. Уникален в пределах контура.

Таблица 32 Связи. Линия.

Наименование	Ассоциация	Описание
Точка - Линия	2        Точка. 0..1        Линия.	Линия обязательно должна иметь начальную и конечную точки.
Линия - Контур	0..*        Линия. 0..1        Контур.	Контур может состоять из линий. Линий в контуре должно быть как минимум три.

  Точка

Точка. Точка, как часть контура или как начальная или конечная точка линии.

Таблица 33 Атрибуты. Точка.

Наименование	Описание
Порядковый номер	Порядковый номер точки. Уникален в пределах линии или контура.
X	Значение координаты X.
Y	Значение координаты Y.

Таблица 34 Связи. Точка.

Наименование	Ассоциация	Описание
Точка - Линия	2        Точка. 0..1        Линия.	Линия обязательно должна иметь начальную и конечную точки.
Точка - Контур	0..*        Точка. 0..1        Контур.	Контур может состоять из нескольких точек. У контура должно быть как минимум три точки.

  Элемент пространственных данных

Элемент пространственных данных (полигон).

Таблица 35 Связи. Элемент пространственных данных
