Автоматизированная система оказания государственных услуг в электронном виде в сфере недвижимости (стр. 3 )

Наименование	Ассоциация	Описание
КО - Нулевой КО	Кадастровый округ.        Нулевой кадастровый округ.	Кадастровые округа содержатся в нулевом кадастровом округе.
КР - КО	Кадастровый район.        Кадастровый округ.	Кадастровые районы содержатся в кадастровом округе.
ЗУ - КО	0..*        ЗУ. 0..1        Кадастровый округ.	Земельные участки могут содержаться непосредственно в кадастровом округе.
Геометрия - КО	Элемент пространственных данных.        Кадастровый округ.	Кадастровый округ может иметь геометрию.

Кадастровый район

Кадастровый район. Кадастровый район соответствует муниципальному образованию.

Таблица 7 Атрибуты. Кадастровый район

Наименование	Описание
Кадастровый номер	Кадастровый номер кадастрового района в формате "XX:XX".

Таблица 8 Связи. Кадастровый район

Наименование	Ассоциация	Описание
КР - КО	Кадастровый район.        Кадастровый округ.	Кадастровые районы содержатся в кадастровом округе.
КК - КР	Кадастровый квартал.        Кадастровый район.	Кадастровые кварталы содержатся в кадастровом районе
ЗУ - КР	0..*        ЗУ. 0..1        Кадастровый район.	Земельные участки могут содержаться непосредственно в кадастровом районе.
Геометрия - КР	Элемент пространственных данных.        Кадастровый район.	Кадастровый район может иметь геометрию.

Контур (многоконтурного ЗУ)

Контур в составе многоконтурного земельного участка.

Таблица 9 Атрибуты. Контур (многоконтурного ЗУ)

Наименование	Описание
Порядковый номер	Порядковый номер контура в составе многоконтурного земельного участка. Уникален в пределах земельного участка.

Таблица 10 Связи. Контур (многоконтурного ЗУ)

Наименование	Ассоциация	Описание
Контур в составе многоконтурного ЗУ - ЗУ	0..*        Контур (в составе многоконтурного ЗУ). 1        ЗУ.	У многоконтурного земельного участка может быть несколько контуров.
Геометрия - Контур в составе многоконтурного ЗУ	Элемент пространственных данных.        Контур (в составе многоконтурного ЗУ).	Контур в составе многоконтурного земельного участка может иметь геометрию.

Нулевой кадастровый округ

Нулевой кадастровый округ (Имеет кадастровый номер "00").

Таблица 11 Атрибуты. Нулевой кадастровый округ

Наименование	Описание
Кадастровый номер	Кадастровый номер нулевого кадастрового округа. Имеет постоянное значение "00".

Таблица 12 Связи. Нулевой кадастровый округ

Наименование	Ассоциация	Описание
Геометрия - Нулевой КО	Элемент пространственных данных.        Нулевой кадастровый округ.	Нулевой кадастровый округ может иметь геометрию.
КО - Нулевой КО	Кадастровый округ.        Нулевой кадастровый округ.	Кадастровые округа содержатся в нулевом кадастровом округе.
ЗУ - Нулевой КО	0..*        ЗУ. 0..1        Нулевой кадастровый округ.	Земельный участок может содержаться непосредственно в нулевом кадастровом округе.

Часть ЗУ

Часть земельного участка. Выделяется, как правило, для показания наложенных обременений.

Таблица 13 Атрибуты. Часть ЗУ

Наименование	Описание
Порядковый номер	Порядковый номер части земельного участка. Уникален в пределах земельного участка.

Таблица 14 Связи. Часть ЗУ

Наименование	Ассоциация	Описание
Часть ЗУ - ЗУ	0..*        Часть ЗУ. 1        ЗУ.	Земельный участок может содержать части земельного участка.
Геометрия - Часть ЗУ	Элемент пространственных данных.        Часть ЗУ.	Часть земельного участка может иметь геометрию.
Обременений - Часть ЗУ	0..*        Обременение. 1        Часть ЗУ.	На часть земельного участка может быть наложено несколько обременений.

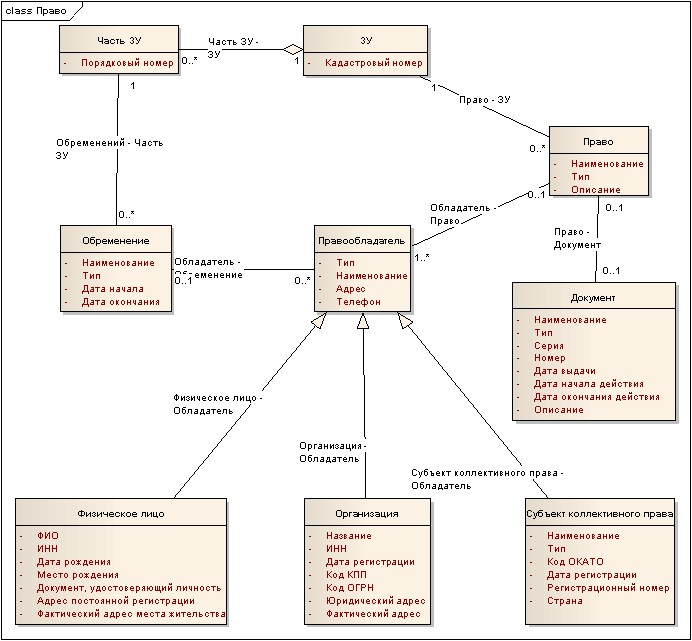

На данной диаграмме показана правовая часть кадастра. Земельный участок может иметь несколько прав. В свою очередь право может иметь несколько правообладателей. На право может быть документ. Правообладателем может быть физическое лицо, юридическое лицо или организация. Часть земельного участка может иметь несколько обременений. Обременение может иметь несколько обладателей.

Рисунок 4 Правовая часть кадастра

Документ

Правовой документ в кадастре.

Таблица 15 Атрибуты. Документ

Наименование	Описание
Наименование	Наименование правового документа.
Тип	Тип правового документа.
Серия	Серия документа.
Номер	Номер правового документа.
Дата выдачи	Дата выдачи документа.
Дата начала действия	Дата начала действия правового документа.
Дата окончания действия	Дата окончания действия правового документа.
Описание	Описание документа на естественном языке.

Таблица 16 Связи. Документ

Наименование	Ассоциация	Описание
Право - Документ	0..1        Право. 0..1        Документ.	Право может иметь правовой документ.

Обременение

Обременение, наложенное на часть земельного участка.

Таблица 17 Атрибуты. Обременение

Наименование	Описание
Наименование	Наименование обременения.
Тип	Тип обременения.
Дата начала	Дата начала действия обременения.
Дата окончания	Дата окончания действия обременения.

Таблица 18 Связи. Обременение

Наименование	Ассоциация	Описание
Обременений - Часть ЗУ	0..*        Обременение. 1        Часть ЗУ.	На часть земельного участка может быть наложено несколько обременений.
Обладатель - Обременение	0..*        Правообладатель. 0..1        Обременение.	У обременения может быть несколько обладателей.

  Организация

Организация, как правообладатель.

Таблица 19 Атрибуты. Организация

Наименование	Описание
Название	Название организации.
ИНН	ИНН организации.
Дата регистрации	Дата регистрации организации.
Код КПП	Код КПП организации.
Код ОГРН	Код ОГРН организации.
Юридический адрес	Юридический адрес организации.
Фактический адрес	Фактический адрес организации.

Таблица 20 Связи. Организация
