Методические указания к курсовой работе по курсу «Строительная теплофизика» (стр. 10 )

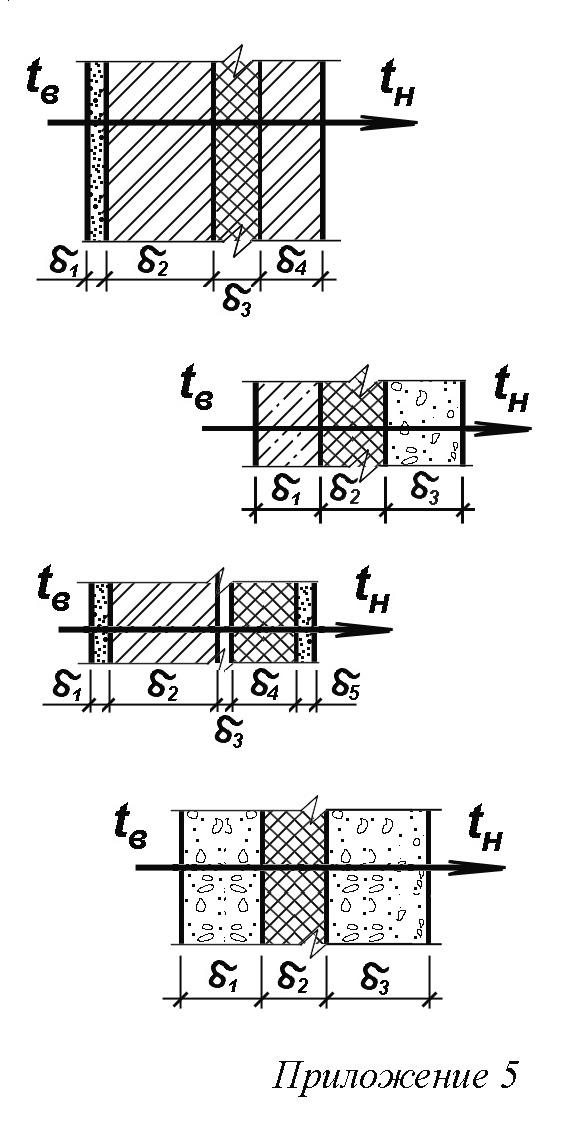

Приложение 5

Конструкция наружных стен

Последняя цифра номера шифра	Конструкция	Толщина слоя, м	Теплотехнические показатели материала*
0	отделочный слой 2,4- кирпичная кладка 3- утепляющий слой	0,01	0,380	-	0,120	-	1-71 2-84 3-143 4-84
1	0,01	0,380	-	0,120	-	1-71 2-85 3-147 4-85
2	0,01	0,380	-	0,120	-	1-71 2-85 3-133 4-85
3	ж/б конструкция 3- бетонная плита 2- утепляющий слой	0,12	-	0,060	-	-	1-1 2-143 3-7
4	ж/б конструкция 3- бетонная плита 2- утепляющий слой	0,12	-	0,060	-	-	1-1 2-148 3-17
5	кирпичная кладка клеящий слой утепляющий слой	0,01	0,380 0,510	0,004	-	0,01	1-71 2-84 3-180 4-143 5-71
6	0,01	0,380 0,510	0,004	-	0,01	1-73 2-85 3-180 4-147 5-73
7	1,3- бетонная плита 2- утепляющий слой	0,20	-	0,06	-	-	1-7 2-143 3-7
8	0,20	-	0,06	-	-	1-17 2-148 3-17
9	0,20	-	0,06	-	-	1-37 2-133 3-37

*)  [9, прил.3]



               Приложение 6

Бесчердачное покрытие

Последняя цифра номера шифра	Конструкция	Толщина слоя, м	Тепло-технические показа-тели материала
							d
0	1-водоизоляционный ковер асфальтовая стяжка утеплитель плита перекрыти	0,0045	0,01	-	0,12	-	-	-	0,09	1-186 2-71 3-136 4-1
1	0,0045	0,02	-	0,13	-	-	-	0,09	1-186 2-72 3-142 4-1
2	0,0045	0,01	-	0,14	-	-	-	0,1	1-186 2-73 3-143 4-1
3	0,0045	0,02	-	0,15	-	-	-	0,1	1-186 2-74 3-146 4-1
4	0,0045	0,01	-	0,16	-	-	-	0,11	1-186 2-75 3-147 4-1
5	1-водоизоляционный ковер 2- плита перекрытия 3- вентилируемая воздушная прослойка 4- утеплитель 5-пароизоляция 6- плита перекрытия	-	-	-	-	0,003	0,17	-	0,12	4-136 5-186 6-1
6	-	-	-	-	0,003	0,18	-	0,13	4-142 5-186 6-1
7	-	-	-	-	0,003	0,19	-	0,14	4-143 5-186 6-1
8	-	-	-	-	0,003	0,20	-	0,14	4-146 5-186 6-1

Рекомендуемая литература

Богословский теплофизика.- М.:Стройиздат, 1982-415с. , Сканави .- М.: Стройиздат, 1991-436с. Фокин теплотехника ограждающих частей здания.- М.: Стройиздат, 1973/-271c. Справочник проектировщика. Внутренние санитарно - технические устройства. Часть I. /под. ред. / И. Г.М.: Стройиздат, 1990.-343с Справочник по теплоснабжению и вентиляции. Отопление./под. ред. ./-Киев: Будивельник, 1976-351с. Руководство по теплотехническому расчету и проектированию ограждающих конструкций зданий. –Стройиздат, 19853.-143с. СНиП 23-01-99 Строительная климатология М.: Стройиздат 2000-57с. СНиП 2.01.01.82 Строительная климатология и геофизика М.: Стройиздат, 1983-136с. СНиП II-3-79* Строительная теплотехника М.: Стройиздат, 1998-27с.; СНиП 23-02-2003 Тепловая защита зданий, М.: Стройиздат, 2004-25л. СНиП 2.04.05-91* Отопление, вентиляция и кондиционирование. –М.: Стройиздат, 1999.-63с. СНиП 2.08.02.-89 Общественные здания и сооружения М.: Стройиздат. 1989.-39с СНиП 2.08.01.-89 Жилые здания. – М.: Стройиздат. 1991.-45с.

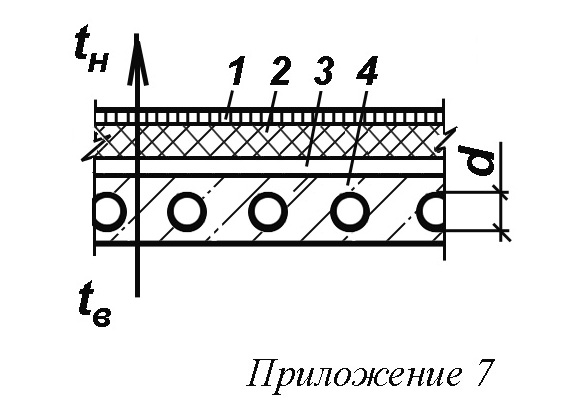

                                                                                       Приложение 7

Чердачное перекрытие



Последняя цифра номера шифра	Конструкция	Толщина слоя , м	Теплотехнические показатели материала
0	армированная стяжка утепляющий слой пароизоляционный слой плита перекрытия	0,035	-	0,003	0,12	0,09	1-71 2-136 3-186 4-1
1	0,040	-	0,003	0,13	0,09	1-72 2-142 3-186 4-1
2	0,050	-	0,003	0,14	0,10	1-73 2-143 3-186 4-1
3	0,035	-	0,003	0,15	0,10	1-71 2-145 3-186 4-1
4	0,040	-	0,003	0,16	0,11	1-72 2-146 3-186 4-1
5	0,045	-	0,004	0,17	0,12	1-73 2-147 3-186 4,1
6	0,050	-	0,004	0,18	0,13	1-72 2-148 3-186 4-1
7	0,035	-	0,004	0,19	0,14	1-73 2-142 3-186 4-1
8	0,040	-	0,004	0,20	0,14	1-73 2-147 3-186 4-1
9	0,050	-	0,004	0,22	0,15	1-72 2-136 3-186 4-1
