Методические указания к курсовой работе по курсу «Строительная теплофизика» (стр. 5 )

4.1.2.  Зная нормируемую относительную влажность воздуха в данном помещении, а также температуру воздуха в нем, определяют температуру точки росы по [6, прил.2].

4.1.3. Определить температуру на внутренней поверхности наружного угла из выражения:

≈ 0,18 (1-0,23R0),                                (28)

где: , , R0 – то же, что в формуле (24).

4.1.4. На основании выполненных расчетов сделать вывод – заключение о возможности конденсации водяных паров на глади стены, сравнивая и ; на внутренней поверхности наружного угла, сравнивая и .

4.2. Конденсация влаги в толще ограждающей конструкции.

(Графоаналитический метод определения зоны возможной конденсации).

       4.2.1. Определить температуру в характерных сечениях конструкции наружной стены , 0С (на внутренней поверхности между конструктивными слоями, на наружной поверхности) по формуле:

,                                        (29)

       где:        , , R0, RВ – то же, что в формуле (24);

       сумма термических сопротивлений (n-1) конструктивных слоев, м2·С/Вт.

       4.2.2. По найденным значениям температур в характерных сечениях , 0С определить соответствующие значения максимальной упругости Еi, Па по [6, приложения 4] или [5, табл. 1.11], затем построить графики изменения , Еi в характерных сечениях.

       4.2.3. Определить изменение действительной  упругости i, Па в характерных сечениях  ограждения по формуле

,                                                (30)

где: в, н – действительная упругость водяного пара внутреннего и наружного воздуха, определяемые из формулы

по соответствующим значениям  , и , ,

где:        и - максимальные упругости водяных паров внутреннего и наружного воздуха [6,прил.4] или [5, табл. 1.11];

       Rn – сопротивление паропроницанию ограждения, м2·ч·Па/ мг:

.                                (31)

где        Rпв - сопротивление влагообмену внутренней поверхности, Па

;

       сопротивление влагообмену наружной поверхности, Па

;

где :        - толщина конструктивного слоя, м;

       расчетный коэффициент паропроницаемости материала слоя ограждающей конструкции м2/м·ч·Па, принимаемый по [9, приложение 3];

       - сумма сопротивлений паропроницаемости (n-1) слоев ограждения, считая от его внутренней поверхности до рассматриваемого сечения, м2·ч·Па/МГ, определяемая по формуле 31;

       - из пункта 4.1.1;

       - относительная влажность наружного воздуха [табл.1 данной курсовой работы].

       4.2.4. По найденным значениям li, Па построить график изменения действительной упругости еi, Па в характерных сечениях (рис.3).

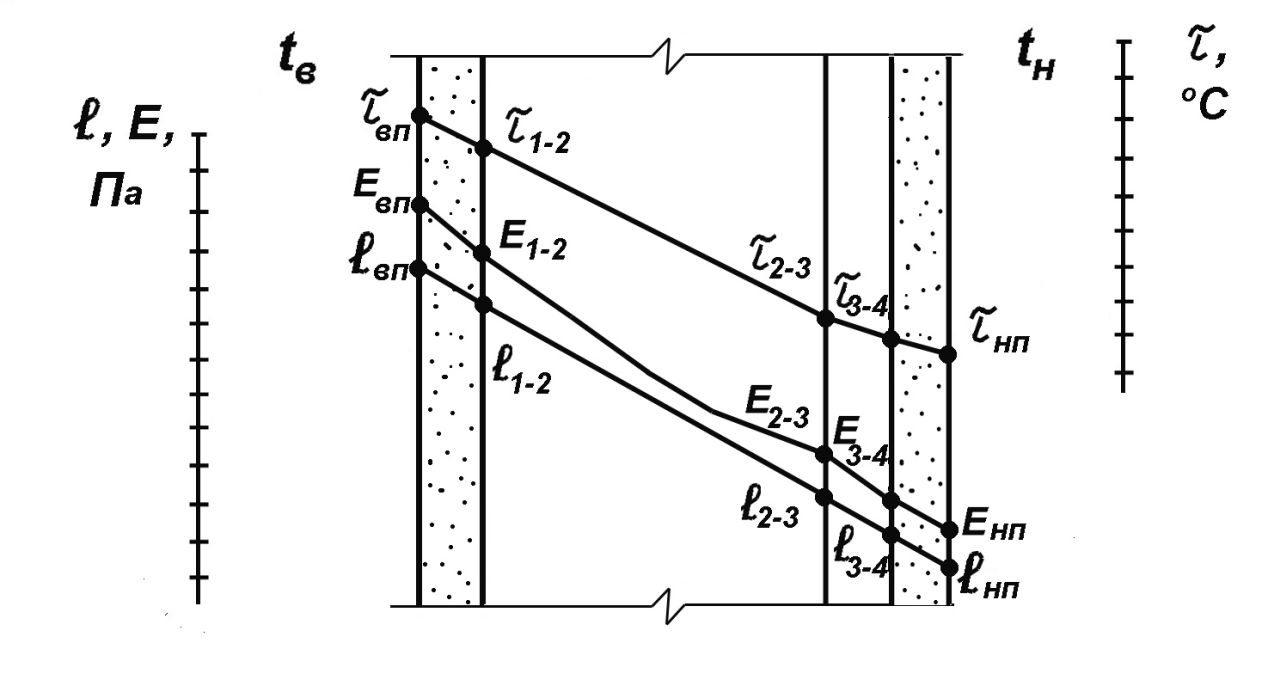

Рис.3. График изменения в многослойной ограждающей конструкции.

       4.3 Определение годового баланса влаги в наружной стене.

       4.3.1. Определить требуемое сопротивление паропроницанию из условия недопустимости накопления влаги, м2·ч·Па/мг по формуле:

,                                                        (32)

       где:        еВ-  упругость водяного пара внутреннего воздуха, Па,

               е/н -  средняя упругость водяного пара наружного воздуха, Па, за годовой период, определяемая по формуле

,                                        (33)

       где:        е1, е2, е3,… е12 – упругость водяного пара наружного воздуха, Па, по месяцам, принимаемая по [7,8];

               Е – упругость водяного пара, Па, в плоскости возможной конденсации за годовой период эксплуатации, определяемая по формуле

,                                        (34)

       где: Z1, Z2, Z3 – продолжительность в месяцах соответственно зимнего, весенне-осеннего и летнего периодов, определяемая согласно главе СНиП по строительной климатологии и геофизике с учетом следующих условий:

а) к зимнему периоду относятся месяцы  со средними температурами наружного воздуха ниже минус 50С;

б)к весенне-осеннему периоду относятся месяцы со средними температурами наружного воздуха от минус 5 до плюс 50С;

в) к летнему периоду относятся месяцы со средними температурами наружного воздуха выше плюс 50С.

       По [7,8] определить для заданного геофизического пункта (города) продолжительность периодов Z1, Z2, Z3 в месяцах и средние сезонные температуры наружного воздуха t1н, t2н, t3н соответственно для зимнего, весенне-осеннего и летнего периодов.

       Е1, Е2, Е3 – упругость водяного пара, Па, принимаемые по температуре в плоскости возможной конденсации , определяемых при средней температуре наружного воздуха е1н, е2н, е3н, соответственно зимнего, весенне-осеннего и летнего периодов [6, приложение 4].
