Методические указания к курсовой работе по курсу «Строительная теплофизика» (стр. 3 )

       Пользуясьдля одномерного ограждения, можно получить потери теплоты сложного ограждения. В результате рассмотрения теплопередачи в двумерных элементах определены факторы формы f для каждого случая. Величина f показывает, во сколько раз теплопоетри через характерный двумерный элемент шириной  в два калибра и длиной 1 метр больше основных по глади ограждения такой же площади. Ниже приведена последовательность определения приведенного сопротивления теплопередаче сложного ограждения. Возможность выпадения конденсата на внутренней поверхности в двумерном элементе будет рассмотрена на примере наружного угла в расчете паропроницания конструкции наружной стены.



Порядок расчета приведенного сопротивления теплопередаче сложного ограждения (конструкции наружной стены).

       2.1 Определить элементы, формирующие двумерные и трехмерные температурные поля (наружный угол, оконные откосы, стыки и т. д.) для наружной стены одного из помещений здания, выбранного по плану здания (помещение обозначить на плане здания).

       2.2.Привести поясняющий рисунок с указанием характерных элементов и необходимых размеров - длин сопряжения наружной стены с данными элементами в соответствии с рис.1.

Рис.1. Элементы формирования двумерных (1, 2, 3,4) и трех мерных (5, 6, 7) температурных полей в наружных ограждениях здания.

где:        l1 –  длина сопряжения наружной стены с наружным углом;

       l2 – с внутренней перегородкой;

       l3 – с горизонтальным и перекрытиями;

       l4 – с окном (по периметру окна)

2.3. Определить приведенное сопротивление теплопередаче R0 пр м2·0С/Вт, по наружному обмеру.

,                        (12)

где:        сопротивление теплопередаче ограждающей конструкции наружной стены (фактическое значение), м2·0С/Вт, определяемые по формуле (10);

       площадь поверхности ограждения по наружному и внутреннему обмеру (за вычетом площади окон), м2;

       фактор формы характерного элемента стены с двумерным температурным полем, определяемый по [1, стр.170, табл. III.2; стр.169, рис. III.29; стр.153, рис. III.13];

       протяженность участков конструкции наружной стены, сопряженных с наружным углом, стыками, оконными откосами, м;

       ширина участка поверхности наружной стены с двумерным температурным полем, равная двум калибрам (толщинам) наружной стены, м;

                               ,                                                (13)

где:        коэффициент теплопроводности теплоизоляционного слоя конструкции наружной стены, Вт/м2 0С;

Ширина в два калибра для оконных откосов равна

                       ,                                        (14)

где:        то же, что в формуле (13);

       сопротивление теплопередаче части ограждения до изотермы (см. рис.2).

       Сопротивление теплопередаче части ограждения до изотермы равно

       ,                                (15)

где:        то же, что в формулах (5и 6).

       то же, что в формуле (13);

       расстояние от внутренней поверхности до оси расположения заполнения проема в м, определяемая в соответствии с рис.2;

       общая толщина ограждающей конструкции наружной стены в м, определяемая в соответствии с рис.2;

       ширина коробки заполнения деревянного переплета (для однокамерных стеклопакетов, двойного остекления  =125мм; для двухкамерных стеклопакетов, тройного остекления =150мм).

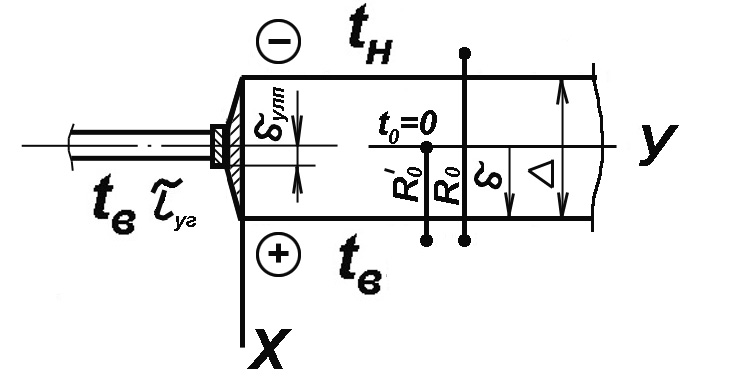

Рис.2. Теплопередача через оконный откос в наружной стене.

2.4. Данные расчета занести в таблицу расчета №3.

Таблица 3

Наименование элемента с двумерным температурным полем	, м	, м
1 Наружный угол 2 Стык с внутренней перегородкой 3 Стык с полом I этажа 4 Стык с междуэтажным перекрытием 5 Оконные откосы

Набор элементов дан для помещения I этажа. Размерами окна студент задается самостоятельно.

       2.5. Определить величину теплового потока q1, Вт/м2 через 1 м2 поверхности наружной стены по глади стены

,                                        (16)

где:        то же, что в формуле (1);

средняя температура наиболее холодной пятидневки, 0С;

то же, что в формуле (10).

2.6. Определить величину теплового потока q2, Вт/м2, через 1 м2 поверхности наружной стены сложной конструкции с учетом наличия и влияния конструктивных элементов

.                                        (17)

2.7. В заключение расчета сравнить приведенное сопротивление теплопередачи сложного ограждения наружной стены , с сопротивлением теплопередаче по глади ограждения и соответствующие тепловые потоки q1 и q2 , Вт/м2, сделать выводы о влиянии конструктивных элементов  на теплозащитные свойства ограждающих конструкций.

Примеры расчета приведенного сопротивления теплопередаче сложного ограждения приведены в [1,§3.10].

3.Расчет воздухопроницания ограждающих конструкций

       Воздушным режимом здания называют совокупность факторов и явлений, определяющих общий процесс обмена воздуха между всеми его помещениями и наружным воздухом, включающий перемещения воздуха внутри помещений, движение воздуха через ограждения, проемы, каналы, воздуховоды и  обтекание здания потоком воздуха. С позиций специальности «Теплогазоснабжение и вентиляция» наиболее актуальны следующие явления: инфильтрация и эксфильтрация воздуха через наружные ограждения и проемы (неорганизованный естественный воздухообмен, увеличивающий теплопотери помещения и снижающий теплозащитные свойства наружных ограждений); аэрация (организованный естественный воздухообмен для вентиляции теплонапряженных помещений); перетекание воздуха между смежными помещениями (неорганизованное и организованное).
