       Помещения, в которых амплитуда колебаний температуры воздуха превышает допустимые значения, не обладают достаточной теплоустойчивостью и с санитарно-гигиенической точки зрения являются неудовлетворительными.

       Свойство теплоустойчивости помещения, также как и ограждения, определяется показателями теплоусвоения и теплопоглощения помещения, а также амплитудой колебания температуры воздуха в помещении. Величины этих показателей будут зависеть от теплотехнических качеств наружных и внутренних ограждающих конструкций, свойств отопительной и вентиляционной системы, особенностей конвективного и лучистого теплообмена, наличия оборудования в помещении и т. д.

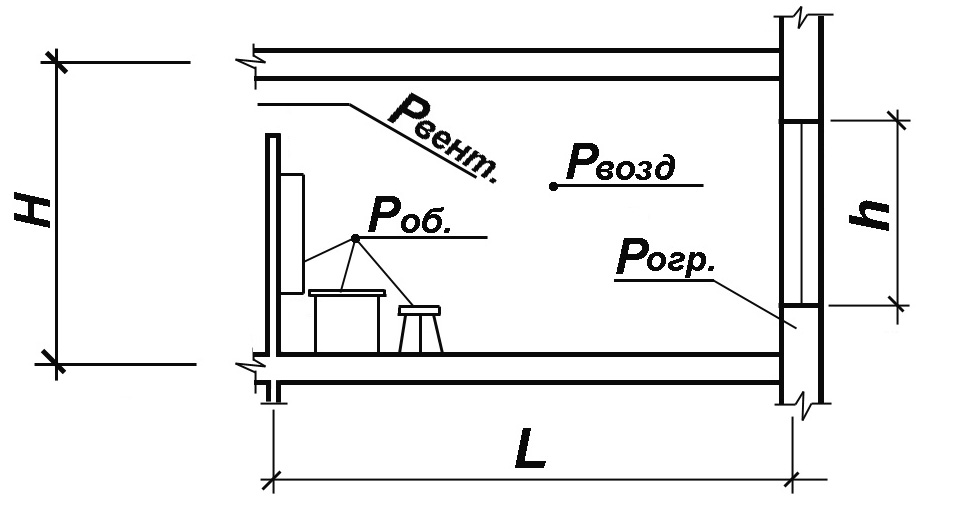

Рис.5. Определение показателей теплоусвоения и теплопоглощения помещения.



Порядок расчета показателя теплоустойчивости помещения.

8.1. Начертить план и разрез помещения принятого для расчета (обозначить помещение на плане здания), указать все необходимые размеры, как показано на рисунке 5.

8.2. Определить и показать условно на рисунке все элементы помещения,  обладающие свойством теплопоглощения (ограждающие конструкции, воздух помещения, мебель и т. д.).

8.3. Определить показатель теплопоглощения всех ограждающих конструкций, поверхности которых обращены внутрь помещения, Вт/ 0С по формуле:

,                                                (52)

где:        - коэффициент теплопоглощения ограждающей конструкции Вт/м2·0С, определяемый по формуле(53);

       - площадь конструкции, поверхность которой обращена внутрь помещения, м2.

8.4. Определить коэффициент теплопоглощения , Вт/м2·0С, для всех ограждающих конструкций, поверхности которых обращены в помещение по формуле:

                                                       (53)

- коэффициент теплоусвоения конструкций, Вт/м2·0С, определяемый по методике приводимой ниже в пункте 8.5.;

       - коэффициент, зависящий от соотношения складываемых в знаменателе величин, следует принимать равным 1,05;

       - коэффициент конвективного теплообмена на поверхностях определяемый по формуле:

,

       где - разность между температурами внутренней поверхности ограждения и  воздуха в помещении;

               - температурный коэффициент, определяемый по [1, табл.1.3.]

8.5. Определить коэффициент теплоусвоения  Вт/м2·0С, всех конструкций, поверхности которых обращены в помещение (потолок, внутренние и наружные стены, окно, двери). для пола первого этажа определяют по методике, приводимой выше в пункте 6.2. Предварительно определяют границу расположения слоя резких колебаний по показателю тепловой инерции ограждения следующим образом:

а) если , слой резких колебаний расположен в первом слое, то коэффициент теплоусвоения внутренней поверхности следует принимать равным коэффициенту теплоусвоения материала этого слоя;

б)  если , а , слой резких колебаний захватывает второй слой, то коэффициент теплоусвоения внутренней поверхности Вт/м2·0С, следует определять по формуле:

;                                                (54)

в) если , но , слой резких колебаний расположен в нескольких слоях, т. е. граница его находится в некотором n-ом слое ограждения, то коэффициент теплоусвоения внутренней поверхности Вт/м2·0С, следует определять начиная с внутренней поверхности (n-1) слоя по формуле

.                                        (55)

Затем переходят к определению коэффициента теплоусвоения :

                                       (56)

и т. д. до тех пор, пока не дойдем до первого слоя ограждения, теплоусвоение, которого и будет равно теплоусвоению внутренней поверхности ограждения и определяется  по формуле:

                                       (57)

где: - теплоусвоение внутренней поверхности второго слоя, определенное предварительно по формуле (56);

       - термическое сопротивление слоя, Вт/м2·0С, определяемое по формуле (7);

        коэффициент теплоусвоения материала слоя, Вт/м2·0С, принимаемый по [9, приложение 3];

       тепловая инерция слоя, ;

       - коэффициент теплоусвоения внутренней поверхности соответственно первого, n и (n-1)- го слоев ограждающей конструкции, Вт/м2·0С.

Пример расчета: Определить четырехслойной наружной стены.

Если , а , то граница слоя резких колебаний лежит в четвертом слое, определение коэффициента теплоусвоения начинаем с третьего слоя:

;

;

;

г) если , слой резких колебаний выходит за пределы ограждения, т. е. граница его находится вне ограждения.

       В этом случае определяют коэффициент теплоусвоения внутренней поверхности последнего слоя ограждения (наружного слоя) по формуле:

                                               (58)

где        - термическое сопротивление последнего слоя ограждения, Вт/м2·0С;

       - коэффициент теплоусвоения материалам этого слоя, Вт/м2·0С;

       - коэффициенты теплоотдачи наружной поверхности ограждения, определяемый по [9, табл.6].

д) если ограждение целиком или отдельный слой ограждения практически не обладает инерцией (например, окно), то коэффициент теплоусвоения для них равен

                                       (59)
