Методические указания к курсовой работе по курсу «Строительная теплофизика» (стр. 6 )

       Примечание: при определении упругости Е3 для летнего периода температуру в плоскости возможной конденсации во всех случаях следует принимать не ниже средней температуры летнего периода и упругость водяного пара внутреннего воздуха еВ – не ниже средней упругости водяного пара наружного воздуха за этот период.

       Значения температур в плоскости возможной конденсации определяют следующим образом:

;                 (35)

;                                (36)

,                                (37)

       где        tВ, RВ – то же, что в формуле (5);

               t1н, t2н, t3н – средние температуры наружного воздуха соответственно зимнего, весенне-осеннего и летнего периодов, 0С;

               R0 – сопротивление теплопередаче ограждающей конструкции, м2·0С/Вт;

               - сумма термических сопротивлений слоев конструкции, расположенной между ее внутренней поверхностью и плоскостью возможной конденсации, м2·0С/Вт;

               R /ПН – сопротивление паропроницанию, м2·ч·Па/МГ, части ограждающей конструкции, расположенной между наружной поверхностью ограждающей конструкции и плоскостью возможной конденсации, определяемой в соответствии с ниже приводимым примечанием.

       Примечание: плоскость возможной конденсации в однослойной однородной ограждающей конструкции располагается на расстоянии, равном 2/3 толщины конструкции от ее внутренней поверхности, а в многослойной конструкции совпадает с наружной поверхностью утеплителя.

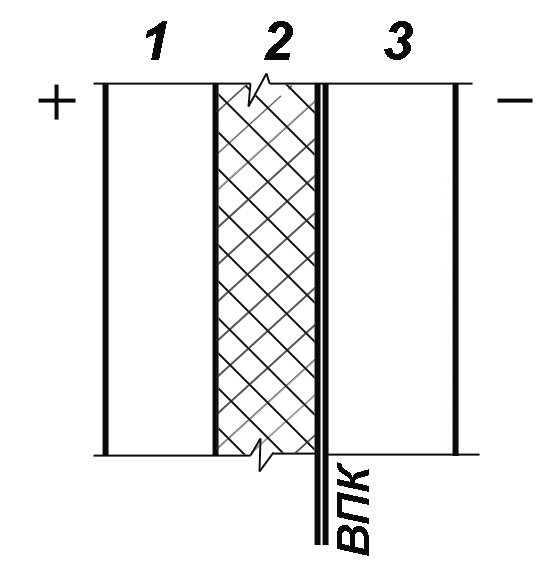

       Схематически изобразить конструкцию наружной стены и показать плоскость возможной конденсации, например,

4.3.2.Определить требуемое сопротивление паропроницанию , м2·ч·Па/мг, из условия ограничения накопления влаги в ограждающей конструкции за период с отрицательными среднемесячными температурами наружного воздуха по формуле

,                                        (38)

где        Z0 – продолжительность, сут., периода влагонакопления, принимаемая равной периоду с отрицательными среднемесячными температурами наружного воздуха, tно, 0С, согласно [7,8];

       Ео – упругость водяного пара, Па, в плоскости возможной конденсации, определяемая при температуре в плоскости возможной конденсации,  , формула (35).

       Температуру в плоскости возможной конденсации , 0С, определяют при средней температуре наружного воздуха, tно, периода месяцев с отрицательными среднемесячными температурами [7,8].

       -плотность материала увлажняемого слоя (утеплителя), кг/м3, принимаемая равной по [9,приложение 3];

       - толщина увлажняемого слоя ограждающей конструкции, м, принимаемая равной 2/3 толщины однослойной стены или толщине теплоизоляционного слоя (утеплителя) многослойной ограждающей конструкции;

       - предельно допустимое приращение массового отношения влаги в материале, утеплителя, %, за период влагонакопления Z0, принимаемое по [9, табл.14];

       А – переводной коэффициент, равный 1000 в единицах СИ;

       - определяется по формуле

,                                                (39)

где        - средняя упругость водяного пара наружного воздуха, Па, периода месяцев с отрицательными температурами, определяемая согласно [7,8].

       Примечание: в формулах (38) и (39) величина 2,4 – переводной коэффициент размерностей (суток в часы, кг в г, процентов в доли единицы).

       4.3.3. Определить сопротивление паропроницанию , м2·ч·Па/мг, ограждающей конструкции (в пределах от внутренней поверхности до плоскости возможной конденсации).

       4.3.4. Сравнить полученное сопротивление паропроницанию ограждающей конструкции с требуемыми сопротивлениями паропроницанию, определенными по формулам (32) и (38). должно быть не менее из наибольшего и .

       4.3.5. В результате выполненных расчетов сделать выводы о возможности конденсации водяных паров на глади стены, на внутренней поверхности наружного угла и в толще ограждения, графически по рисунку определить зону возможной конденсации водяных паров. В случае установления возможности конденсации влаги необходимо предусмотреть меры против конденсации влаги [3, главы IX, XI].

       Методика и примеры расчета паропроницания ограждающих конструкций приведены в [6,§6; 9, §4; 3, , §УП-ХI].

5. Теплотехнический расчет конструкции чердачного (бесчердачного) покрытия

       Особенностью расчета конструкции чердачного (бесчердачного) покрытия является наличие неоднородного слоя –железобетонной панели с замкнутыми воздушными прослойками круглого сечения, для которой следует определить приведенное термическое сопротивление RПР, м2·0С/Вт.

       Порядок теплотехнического расчета чердачного (бесчердачного) покрытия.

       5.1. Для упрощения расчета круглые отверстия следует заменить равновеликими по площади квадратами, определить размеры а, в, с, s, указать направление действия теплового потока Q, а также характерные сечения, как указано на рисунке 4.

Рис.4. Железобетонная многопустотная панель.

Принять размеры: а=в=

       5.2.Определить приведенное термическое сопротивление RПР, м2·0С/Вт, неоднородной ограждающей конструкции следующим образом:

а) плоскостями параллельными направлению теплового потока, ограждающая конструкция условно разрезается на участки, из которых одни участки могут быть однородными – из одного материала (сечение II), а другие неоднородными – из слоев с различными материалами (сечениеI), и термическое сопротивление ограждающей конструкции Rа м2·0С/Вт, определяется по формуле:

,                                        (40)

       где FI, FII – площади отдельных участков конструкции (или части ее), м2.

;        ;

;                .

       l – длина участка железобетонной плиты, l=1м;

       а, с – размеры согласно рисунка 3;

       n – количество пустот;

       m – количество железобетонных участков между пустотами.

       Количество участков n и m принять самостоятельно из расчета стандартной ширины панели равной 1195мм.

       RI - термическое сопротивление неоднородного участка конструкции по сечению I-I

  м2·0С/Вт,                                (41)
