Шкворневая балка 5 замкнутого коробчатого сечения. Она сварена издвух вертикальных листов толщиной 8 мм, верхнего с выпуклым гофром (10 мм) и нижнего 3 гладкого (12 мм) листа. Место пересечения шкворневой и хребтовой балок усилено надпятниковой коробкой и накладками 6. В этой зоне к нижнему горизонтальному листу шкворневой балки приклепан пятник 4, а на расстоянии 762 мм от продольной оси вагона — скользуны. Поперечные балки 11 сварные двутаврового сечения. Они состоят из вертикального листа толщиной 7 мм, верхнего гофрированного (8 мм) и нижнего гладкого (12 мм). Гофры на верхних листах шкворневых и поперечных балок служат для возвышения точек контакта длинномерных грузов над крышками люков и предупреждения их деформации. Шкворневые и промежуточные поперечные балки выполнены переменной высоты по длине для обеспечения их равно прочности. Ко всем поперечным балкам приварены кронштейны 9 для опирания на них крышек люков в открытом положении.
Боковая стена (рисунок 1.4) кузова цельнометаллическая. Она состоит из каркаса и гофрированных листов 9 и 10. Каркас стены сварен из восьми стоек — двух угловых 3 и шести промежуточных 11, связанных верхней 7 и нижней 12 обвязками. Верхняя обвязка 7 состоит из двух холодногнутых профилей толщиной 6 и 7 мм и имеет форму замкнутой коробки, а нижняя обвязка 12 выполнена из прокатного уголка размером 160х100х10 мм. Все стойки изготовлены из гнутых профилей: угловые 3 — из специального профиля корытообразного сечения толщиной 8 мм, а шкворневые и промежуточные 11 —из Щ-образного профиля толщиной 9—13 мм. Угловые стойки связаны с верхней обвязкой накладками 4 и 5, а с нижней обвязкой — косынкой 15.
Рисунок 1.4. Боковая стенка универсального четырехосного полувагона
Для крепления поручня и придания основному профилю угловой стойки большей жесткости она по высоте связана накладками 1 и 2. Обшивка стены
состоит из верхнего 9 толщиной 4 мм и нижнего 10 листов толщиной 5 мм. Для придания им необходимой жесткости листы снабжены продольными гофрами глубиной 40 мм.
Для увязки и крепления груза внутри кузова боковые стены оборудованы увязочными кольцами 6 и скобами 16, а для установки лесных стоек — скобами 8. Для подтягивания вагона с помощью лебедки предусмотрены за чалочные скобы 17. На нижней обвязке стен закреплены планки 13, необходимые для размещения в них секторов запоров крышек люков и скобы 14. с помощью которых подтягиваются крышки ломом.
Торцовые стены кузова выполнены в виде двустворчатых дверей, створки которых навешиваются шарнирно на трех петлях на кронштейны угловых стоек боковых стен. Конструкция их аналогична двери восьмиосного полувагона и отличается лишь общими габаритными размерами.
Крышки люков полувагона типовые. Для облегчения их закрывания они снабжены однопрутковыми торсионными механизмами.

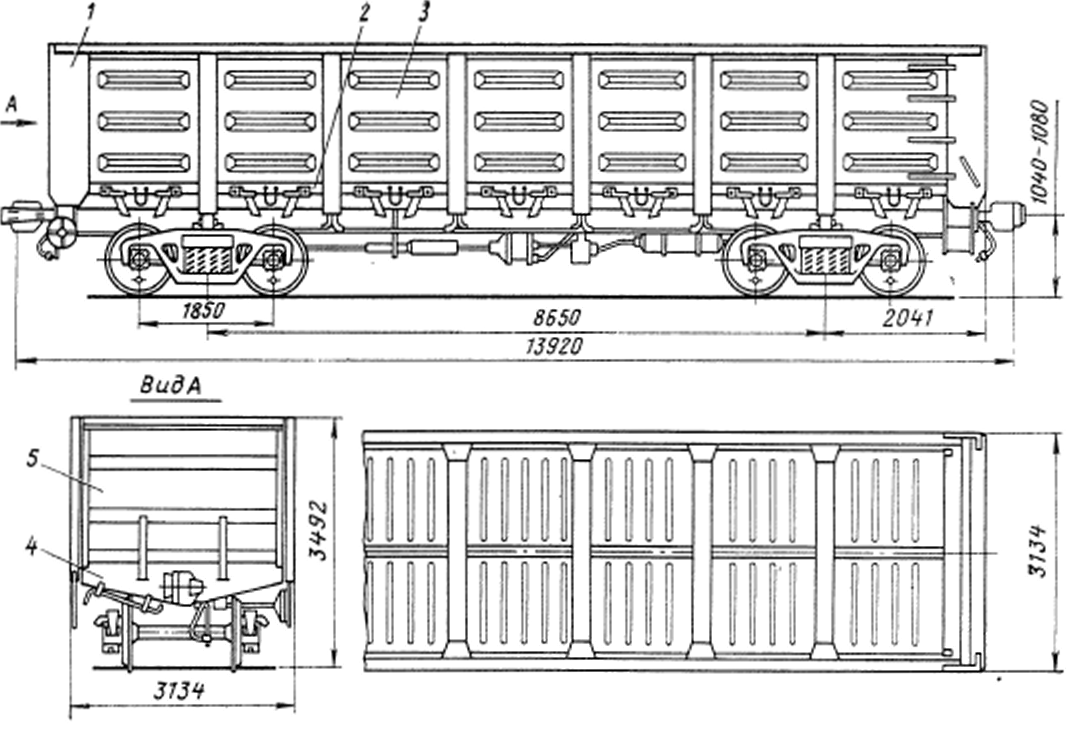

Рисунок 1.5. Универсальный четырехосный полувагон с глухими торцовыми стенами
Универсальный четырехосный полувагон модели 12-119 (рис. 1.5) Уральского вагоностроительного завода отличается от вышеописанного конструкцией торцовых стен, угловых стоек и торсионных механизмов крышек разгрузочных люков. Объем кузова вагона увеличен на 2 м3 по сравнению с вагонами модели 12-753. Достигнуто это за счет замены торцовых дверей на глухие стены 5, что позволило увеличить внутреннюю длину кузова с 12 126 до 12 700 мм без изменения продольных размеров рамы и вагона в целом.
Концевые балки 4 не имеют посадочных мест под буферные стаканы. У них коробчатое сечение, образуемое из вертикального лобового, нижнего горизонтального и второго вертикального листов. На лобовом листе сделана выштамповка, глубиной 16 мм для установки розетки переднего упора автосцепки. Боковые стены 3 отличаются конструкцией угловых стоек 1 и нижней обвязки 2. Угловые стойки 1 выполнены в виде пластин из листового проката толщиной 8 мм. Узлы заделок стоек в раму усилены планкой. Нижняя обвязка 2— прокатные уголки I60X 100x12 мм.
Торцовые стены (рисунок 1.6) имеют цельную конструкцию, жестко привариваемую к боковым стенам. Каждая торцовая стена состоит из металлического каркаса и гладкой листовой обшивки толщиной 4 мм. Каркас включает верхнюю 1 и нижнюю 7 обвязки, две боковые стойки 2, два горизонтальных пояса 3 и две промежуточные полустойки 5. Обшивка 4 приваривается к каркасу с внутренней стороны кузова. Верхняя обвязка 1 каркаса сварена из гнутого элемента 160х145x90х6 мм и листа толщиной 5 мм. Боковые стойки 2 выполнены из швеллера № 12, горизонтальные пояса — из Щ-образного профиля размером 250x102x9 мм, полустойки 5 — из швеллера № 16, а нижняя обвязка 7 — из уголка 160X100X12 мм. Боковые стойки 2 с двух сторон приварены к угловым стойкам-пластинам боковых стен, а полустойки 5 — к концевой балке 6 рамы. Для повышения прочности соединения верхних обвязок торцовых и боковых стен они усилены приваренными утолщенными накладками.
Рисунок 1.6. Торцовая стена универсального четырехосного полувагона
Крышки люков типовые с литыми косо расположенными кронштейнами и торсионными механизмами спаренного типа — двухпрутковыми.
1.1 Требования, предъявляемые к ремонту грузовых вагонов
Требования к грузовым вагонам определены государственными стандартами. Они охватывают: общие требования, требования к материалам, надежности, безопасности работы обслуживающего персонала, маркировке и транспортированию, а также гарантийные обязательства завода-изготовителя.
Общие требования регламентируют климатические условия эксплуатации, параметры и размеры вагонов, габарит, прочность элементов вагонов, параметры наиболее ответственных узлов (тележек, автосцепного устройства, тормозного оборудования и др.), конструкцию кузова, окраску, виды, методы и периодичность контрольных испытаний, а также конструкцию отдельных элементов.
Грузовые вагоны изготавливаются в исполнении для умеренного климата с температурами от +40 до —50 °С. Параметры вагона (грузоподъемность, расчетная скорость, нагрузка от колесной пары на рельсы, объем кузова и габарит) подобраны такими, при которых обеспечивается наиболее экономичная эксплуатация вагонов.
Все основные типы грузовых вагонов магистральных железных дорог рассчитаны на эксплуатацию со скоростями до 120 км/ч, а новые рефрижераторные и специализированные вагоны для перевозки большегрузных контейнеров — до 140 км/ч.
Требования к тележкам, автосцепному устройству, тормозному оборудованию и другим ответственным узлам направлены.
На обеспечение безопасности движения поездов и необходимой плавности хода вагонов, а к конструкции кузова и его отдельных элементов— на обеспечение сохранности перевозимых грузов и самих вагонов при использовании комплексной механизации погрузочно-разгрузочных работ.
Установленные виды, методы и периодичность контрольных испытаний направлены на повышение качества проектирования и изготовления вагона, улучшение его прочностных, ходовых динамических и эксплуатационных показателей, а также показателей надежности и долговечности при изменяющихся условиях эксплуатации железных дорог.
По надежности требования определяются установленным сроком службы вагонов до списания и сроками эксплуатации до первых деповского и капитального ремонтов.
Поскольку обеспечение надежности вагонов зависит не только от завода-изготовителя, но и от ремонтных предприятий, системы технического обслуживания и условий эксплуатации, то на вагоны устанавливаются также требования по обеспечению сохранности вагонов, определяемые государственным общесоюзным стандартом.
Требования по конструкции отдельных элементов определяются типом вагонов. Так, для универсальных крытых вагонов необходимо наличие боковых дверей, настенного несъемного оборудования, люков с вентиляционными решетками в боковых стенах, для универсальных полувагонов — разгрузочных люков в полу, для универсальных платформ — продольных и поперечных бортов.
Грузовые вагоны должны соответствовать «Типовым требованиям по технике безопасности и производственной санитарии для проектирования и постройки грузовых и пассажирских вагонов железнодорожного транспорта.
Требования безопасности предусматривают оснащение вагонов лестницами, подножками, поручнями, кронштейнами для сигнальных фонарей, рифлеными планками для постановки домкратов, а также нанесение знаков безопасности и предостерегающих надписей, обеспечивающих безопасную эксплуатацию вагонов.
Гарантийные обязательства завода-изготовителя устанавливаются сроками ответственности завода за качество изготовления вагона при соблюдении существующих и перспективных условий эксплуатации и ремонта грузовых вагонов.
1.2 Безопасность движения
Подвижной состав должен своевременно проходить планово-предупредительные виды ремонта, техническое обслуживание и содержаться в эксплуатации в исправном состоянии, обеспечивающем его бесперебойную работу, безопасность движения и выполнение требований но охране труда.
Предупреждение появления неисправностей н обеспечение сроков службы подвижного состава должно быть главным в работе лиц, ответственных за его техническое обслуживание и ремонт.
Типы и основные характеристики вновь строящегося подвижного состава утверждаются в порядке, установленном ГАЖК.
Техническое задание на вновь строящийся подвижной состав утверждается поставщиком по согласованию с ГАЖК, а чертежи узлов и деталей и технические условия - по согласованию с соответствующими отраслевыми хозяйствами ГАЖК.
Все элементы по прочности, устойчивости и техническому состоянию должны обеспечивать безопасное и плавное движение поездов с наибольшими скоростями, установленными ГАЖК.
|
