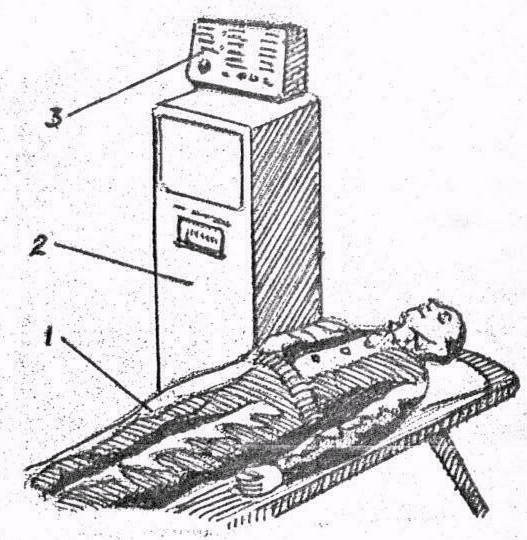

В комплект УОРМ-73 (рис. 3.1.) входят: манекен на топчане (1); стойка контроля (2); пульт руководителя занятий (3).
Манекен имитирует пострадавшего, которому должна быть оказана первая помощь. Конструкция манекена позволяет создавать закупорку дыхательных путей, запрокидывать голову (раскрывать гортань), осуществлять вдувание методом «изо рта в рот» и «изо рта в нос», имитировать движение грудной клетки при вдувании воздуха, определять место приложения сил и осуществлять надавливание грудины при непрямом массаже сердца. Манекен размещается на топчане.
Стойка контроля служит для размещения элементов пневматической схемы установки, а также коммутационных и других электрических элементов.
Рис. 3.1. Установка УОРМ – 73
Снаружи, на лицевой стороне стойки, расположен экран, на котором воспроизводятся процессы, происходящие в грудной клетке «пострадавшего». Экран в нерабочем положении закрывается защитным кожухом.
Под экраном размещаются транспаранты, указывающие режим работы установки («ТРЕНАЖ» и «ЗАЧЕТ») и подсказывающие порядок работы обучаемого во время тренажа («ВДУВАНИЕ», «МАССАЖ»). Здесь же находится переключатель «ЦИКЛ», используемый для обучения двух реаниматоров (1:5) или одного (2:12).
В средней части стойки контроля установлен напоромер, служащий для замера напора воздуха, вдуваемого в легкие «пострадавшего».
Пульт руководителя занятий нужен для включения установки, выбора режима работы тренажера и контроля за правильностью выполнения операций обучаемыми.
На лицевой стороне пульта смонтированы органы управления:
- тумблер «ПИТАНИЕ» для включения электрической схемы; кнопка «СБРОС» для приведения схемы в исходное положение; тумблер «ТРЕНАЖ»-«ЗАЧЕТ» для выбора режима работы; переключатель «ПРОГРАММА» для выбора продолжительности реанимации в режиме «ЗАЧЕТ»; тумблеры «ЕСТЬ ДЫХАНИЕ» - «НЕТ ДЫХАНИЯ»,«ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ» - «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ» для выбора условий проведения реанимационных мероприятий.
Тумблер «ИМИТАЦИЯ», кнопки «ВДУВАНИЕ» и «МАССАЖ» используются при вспомогательном режиме.
На панели пульта размещены транспаранты, отражающие:
- режим работы установки («ТРЕНАЖ», «ЗАЧЕТ», «ИСХОДНОЕ», «ВДУВАНИЕ», «МАССАЖ»); условия работы обучаемого («ЕСТЬ ДЫХАНИЕ», «НЕТ ДЫХАНИЯ», «ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ», «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ»); ошибки обучаемого и результат обучения («НЕТ МАССАЖА», «НЕТ ВДУВАНИЯ», «НЕПРАВИЛЬНЫЙ МАССАЖ», «НЕТ НЕПРЕРЫВНОСТИ», «БОЛЬШОЕ УСИЛИЕ ПРИ МАССАЖЕ», «БОЛЬШОЕ УСИЛИЕ ПРИ ВДУВАНИИ», «ХОРОШО», «ПЛОХО»).
3.2. Порядок подготовки УОРМ-73 к работе
Перед началом работы установку нужно разместить в классе, имеющим розетку напряжения 220 В переменного тока. Верхняя часть манекена, стойка контроля и пульт руководителя занятий должны быть соединены электрическими кабелями в соответствии с общей электрической схемой, приведенной в инструкции [2].
Верхняя часть манекена дополнительно должна быть соединена с воздушной системой стойки контроля с помощью резиновой трубки. Все соединительные кабели не должны иметь скручиваний и механических повреждений.
3.3. Порядок работы с УОРМ-73 в режиме «ТРЕНАЖ»
Исходное положение:
- на стойке контроля тумблер «ЦИКЛ» установлен в положение «1:5» (для двух реаниматоров) или «2:12» (для одного); на пульте руководителя занятий тумблер «ПИТАНИЕ» установлен в нижнее положение; тумблер «ТРЕНАЖ» - «ЗАЧЕТ» – в положение «ТРЕНАЖ», тумблер «НЕТ ДЫХАНИЯ» - «ЕСТЬ ДЫХАНИЕ» установлен в положение «НЕТ ДЫХАНИЯ», тумблер «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ» - «ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ» - в положение «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ», тумблер «ИМИТАЦИЯ» установлен в положение «ОТКЛ.», переключатель «ПРОГРАММА» – в положение «0».
Для тренировки искусственного дыхания и непрямого массажа сердца в режиме «ТРЕНАЖ», необходимо перевести тумблер «ПИТАНИЕ» на пульте руководителя занятий в верхнее положение. На панели пульта загораются транспаранты: «ТРЕНАЖ», «НЕТ ДЫХАНИЯ», «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ», «ВДУВАНИЕ». На стойке контроля включается подсветка экрана, загораются транспаранты «ТРЕНАЖ» и «ВДУВАНИЕ».
После подготовки установки к занятиям тренаж может осуществляться одним обучаемым (при установке тумблера «ЦИКЛ» в положение «2:12») или двумя обучаемыми (при положении тумблера «1:5»). В первом случае обучаемый самостоятельно осуществляет операции по искусственному дыханию и непрямому массажу сердца, во втором – один обучаемый проводит операции по искусственному дыханию, а второй – непрямой массаж сердца.
Для проведения искусственного дыхания обучаемый должен наложить на рот манекена марлевую салфетку, запрокинуть его голову и зажать нос, затем в течении 3-6 секунд сделать один полный выдох из своих легких в рот манекена. Процесс вдувания сопровождается движением грудной клетки на экране стойки контроля и манекена, отклонением стрелки напоромера.
Достаточность вдувания фиксируется звуковым сигналом звонка в стойке контроля. При правильном выполнении искусственного дыхания на стойке контроля и пульте руководителя должны погаснуть транспаранты «ВДУВАНИЕ» и загореться транспаранты «МАССАЖ». Эти изменения происходят при проведении одного вдувания (цикл 1:5) или после двух вдуваний (цикл 2:12).
Для проведения непрямого массажа сердца обучаемый должен выбрать место приложения усилий на грудную клетку манекена, наложить руки на нижнюю часть грудины и последовательно надавливать на нее с частотой примерно 1 раз в секунду. При цикле 1:5 (двое обучаемых) после вдувания необходимо сделать пять надавливаний на грудину. При цикле 2:12 (один обучаемый) после двух вдуваний нужно произвести двенадцать надавливаний на грудину.
Процесс непрямого массажа сердца сопровождается имитацией сердечных сокращений на экране стойки контроля. По окончании пяти (двенадцати) нажатий на грудину на пульте руководителя и стойке контроля гаснут транспаранты «МАССАЖ» и загораются транспаранты «ВДУВАНИЕ».
В режиме «ТРЕНАЖ» на пульте руководителя занятий фиксируются следующие ошибки обучаемых: «НЕТ МАССАЖА», «НЕТ ВДУВАНИЯ»,
«НЕПРАВИЛЬНЫЙ МАССАЖ», «БОЛЬШОЕ УСИЛИЕ ПРИ МАССАЖЕ» (высвечиваются соответствующие транспаранты). Транспаранты «НЕТ МАССАЖА» и «НЕТ ВДУВАНИЯ» загораются при избыточных операциях вдувания и массажа соответственно. Транспарант «НЕПРАВИЛЬНЫЙ МАССАЖ» загорается при надавливании на грудную клетку «пострадавшего» в неправильно выбранном месте, а транспарант «БОЛЬШОЕ УСИЛИЕ ПРИ МАССАЖЕ» загорается при чрезмерном надавливании на грудину.
Для тренировки только искусственного дыхания на пульте руководителя занятия тумблер «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ» - «ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ» устанавливается в положение «ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ». В этом случае на пульте руководителя гаснет транспарант «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ» и загорается «ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ». На экране стойки контроля имитируется сердечная деятельность. Транспаранты «МАССАЖ» на стойке контроля и пульте руководителя не высвечиваются.
Во время тренажа по желанию руководителя может быть сымитировано не только восстановление сердечной деятельности «пострадавшего» (установкой тумблера «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ» - «ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ» в положение «ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ»), но и появление дыхания (установкой тумблера «НЕТ ДЫХАНИЯ» - «ЕСТЬ ДЫХАНИЕ» в положение «ЕСТЬ ДЫХАНИЕ»). На экране стойки контроля имитируется движение грудной клетки. Указанные операции являются для обучаемого сигналом о прекращении тренажа.
3.4. Порядок работы с УОРМ-73 в режиме «ЗАЧЕТ»
Исходное положение установки аналогично положению, описанному в подразделе 3.3.
Для тренировки искусственного дыхания и непрямого массажа сердца в режиме «ЗАЧЕТ» необходимо на пульте руководителя тумблер «ТРЕНАЖ» - «ЗАЧЕТ» перевести в положение «ЗАЧЕТ» и включить тумблер «ПИТАНИЕ». На панели пульта загораются транспаранты: «ЗАЧЕТ», «НЕТ ДЫХАНИЯ», «НЕТ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ», «ИСХОДНОЕ», (если не загорается последний нужно нажать кнопку «СБРОС»). На стойке контроля включается подсветка экрана, загорается транспарант «ЗАЧЕТ».
Режим «ЗАЧЕТ» отличается от режима «ТРЕНАЖ»:
- отсутствием сигналов – «подсказок» («ВДУВАНИЕ», «МАССАЖ»); регламентированием темпа выполнения приемов; выставлением оценки действий обучаемых и автоматической имитацией восстановления деятельности сердца и легких «пострадавшего» после выполнения зачетной программы.
Действия обучаемых по оказанию первой помощи «пострадавшему» в режиме «ЗАЧЕТ» не отличается от действий при режиме «ТРЕНАЖ», однако на один цикл, состоящий из одного вдувания и пяти надавливаний на грудину обучаемый должен затрачивать не более 8 с (цикл 1:5), а на цикл из двух вдуваний и двенадцати надавливаний должно тратиться не более 16 с (цикл 2:12).
Работа обучаемых над манекеном в режиме «ЗАЧЕТ» происходит до выполнения зачетной программы, которая определяется загоранием на пульте руководителя транспаранта «ХОРОШО» и возникновением на экране стойки контроля картины, имитирующей оживление «пострадавшего» - сердечные сокращения и самостоятельное дыхание.
Время выполнения зачетной программы устанавливается руководителем занятий с помощью переключателя «ПРОГРАММА» на пульте. Цифры 1-5 переключателя означают ориентировочное время в минутах, в течение которого должна быть выполнена программа.
При появлении сердечной деятельности у «пострадавшего» (имитация на экране стойки контроля) работа обучаемого сводится только к проведению процесса вдувания.
Работа с пониженным темпом или с перерывами фиксируется электрической схемой установки, которая высвечивает на пульте руководителя транспаранты «НЕТ НЕПРЕРЫВНОСТИ», «ПЛОХО».
При правильном проведении искусственного дыхания и непрямого массажа сердца «пострадавшему» по окончании зачетной программы на пульте руководителя загораются транспаранты «ХОРОШО», «ЕСТЬ ДЫХАНИЕ», «ЕСТЬ СЕРДЕЧНАЯ ДЕЯТЕЛЬНОСТЬ», а на экране стойки контроля имитируется дыхание и сердечная деятельность.
