Защита от коррозии бетонных и железобетонных конструкций транспортных сооружений (стр. 21 )

в течение 2 года данной Гарантии 3% полной окрашенной поверхности;

в течение 3 года данной Гарантии 5% полной окрашенной поверхности;

в течение 4 года данной Гарантии 7% полной окрашенной поверхности;

в течение 5 года данной Гарантии 9% полной окрашенной поверхности;

в течение 6 года данной Гарантии 11% полной окрашенной поверхности;

в течение 7 года данной Гарантии 12% полной окрашенной поверхности;

в течение 8 года данной Гарантии 13% полной окрашенной поверхности;

в течение 9 года данной Гарантии 14% полной окрашенной поверхности;

в течение 10 года данной Гарантии 15% полной окрашенной поверхности;

в течение 11 года данной Гарантии 16% полной окрашенной поверхности;

в течение 12 года данной Гарантии 17% полной окрашенной поверхности;

в течение 13 года данной Гарантии 18% полной окрашенной поверхности;

в течение 14 года данной Гарантии 19% полной окрашенной поверхности;

в течение 15 года данной Гарантии 20% полной окрашенной поверхности;

при условии, что Система Защиты на Контрольных Участках того же типа поверхности Объекта, что и площадь, обозначенная в претензии, подверглась такому же действию коррозии, как и поврежденная поверхность. "Контрольный участок" означает один из нескольких контрольных участков, определенных в соответствии с ISO 12944 Часть 7 и 8.

5. Поставщик материалов на основании собственной гарантии обеспечивает поставку материалов, а Субподрядчик устраняет дефекты системы защиты, за исключением материалов и ремонтных работ по пункту 4 (где закупка материалов и финансирование работ для устранения повреждений осуществляется Заказчиком за свой счет).

6. Заказчик проводит ежегодный осмотр системы защиты не ранее 12 месяцев и не позднее 15 месяцев после приемки или последнего осмотра и предоставляет гаранту акты технического состояния. Повреждения и дефекты системы защиты, составляющие менее указанных процентов по годам гарантии ремонтируются за счет Заказчика с использованием материалов и работ Гарантов.

7. Каждые 60 месяцев все дефекты и повреждения должны быть устранены. Невыполнение этого условия приведет к автоматическому разрыву гарантийного соглашения и снятию всех обязательств Гаранта.

8. Иски и претензии Сторон предъявляются и рассматриваются в порядке, предусмотренным законодательством РФ.

Заказчик  ____________________________________

(подпись руководителя/представителя

с печатью организации)

Подрядчик  ____________________________________

(подпись руководителя/представителя

с печатью организации)

Субподрядчик  ____________________________________

(подпись руководителя/представителя

с печатью организации)

Приложение Д

Пример дефектов защитного лакокрасочного покрытия и рекомендации по их устранению

Т а б л и ц а Д.1 - Дефекты защитного лакокрасочного покрытия и рекомендации по их устранению

Описание дефекта	Изображение	Причины возникновения	Рекомендации по устранению
1	2	3	4

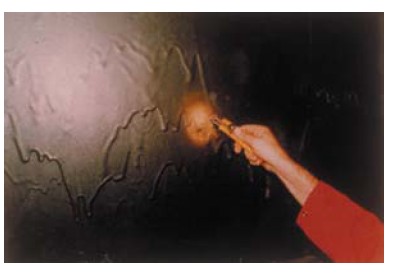

Потеки и наплывы		Вязкость ниже нормы	Применять материалы с вязкостью, соответствующей норме
Слишком толстый слой лакокрасочного материала	Уменьшить расход материала
Расстояние от распылителя до окрашиваемой поверхности меньше нормы, распылитель неправильно ориентирован относительно окрашиваемой поверхности	Распылитель держать перпендикулярно к окрашиваемой поверхности на расстоянии от 200 до 400 мм
Замедленное перемещение распылителя по отношению к окрашиваемой поверхности	Ускорить перемещение распылителя
Слишком высокая температура лакокрасочного материала (в случае применения двухкомпонентных материалов)	Уменьшить температуру лакокрасочного материала
Устранить потеки и наплывы можно, убрав их кистью, пока материал не начал подсыхать. После высыхания пленки дефектные участки необходимо очистить и нанести покрытие заново.

Продолжение таблицы Д.1

1	2	3	4

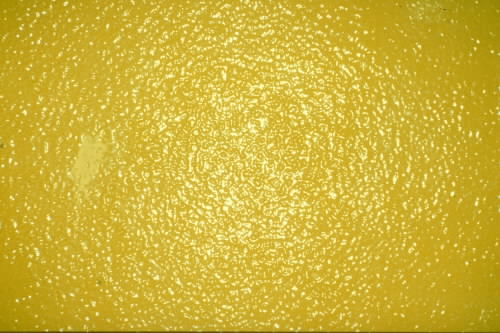

Апельси-новая корка (шагрень)		Плохое диспергирование частиц, вызванное низким давлением на выходе из сопла	Отрегулировать давление
Низкая температура воздуха во время нанесения ЛКМ	Прекратить окраску до установления допустимой температуры
Повышенная вязкость ЛКМ	Применять ЛКМ с вязкостью, соответствующей норме
Слишком быстрое испарение растворителя	Применять растворитель в соответствии с нормативной документацией
Удалить покрытие и нанести заново

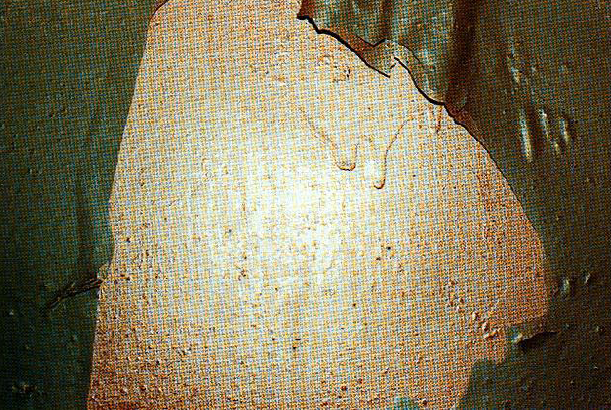

Шелуше-ние, отслаива-ние		Неудовлетворительная подготовка поверхности	Тщательно контролировать подготовку поверхности и нанесение каждого слоя покрытия
Несовместимость с нижележащим покрытием	Соблюдать технические характеристики материалов и их совместимость
Загрязнение промежуточного слоя покрытия	Тщательно контролировать чистоту поверхности между слоями
Нанесение ЛКМ на пересушенные нижележащие слои	Поверхность зашкурить. Соблюдать сроки сушки слоев
Нанесение при низкой температуре и высокой влажности	Прекратить окраску до установления допустимых температуры и влажности
Удалить покрытие и нанести заново

Продолжение таблицы Д.1

1	2	3	4

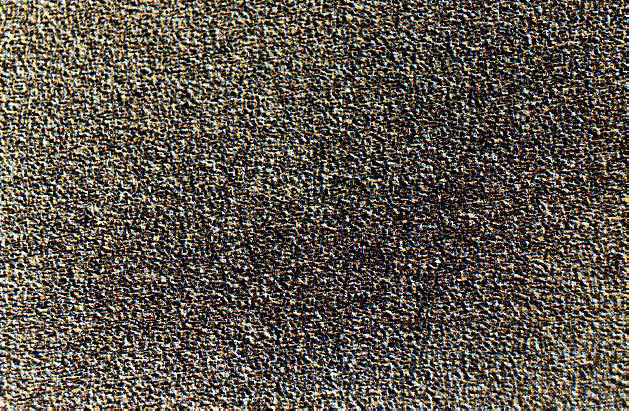

Сухой распыл (шерохо-ватость покрытия)		Расстояние от распылителя до поверхности слишком большое	Держать распылитель на правильном расстоянии от окрашиваемой поверхности
Слишком большой угол распыления	Держать распылитель под нужным углом
Растворитель испаряется слишком быстро	Использовать подходящий растворитель
Слишком высокая температура воздуха	Прекратить окраску до снижения температуры до допустимых значений
Удалить покрытие и нанести заново
Межслой-ная проницае-мость	-	Проникновение красящих пигментов из предыдущего слоя в последующий	Изменить систему покрытия

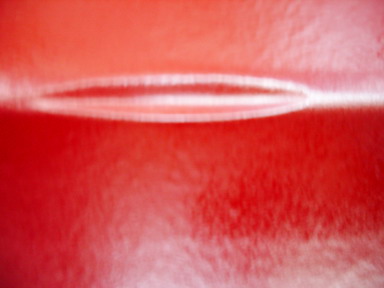

Вздутие пленки (сморщи-вание)		Нанесение материалов с активным растворителем на несовместимый с ним материал	Изменить систему покрытия
Нанесение ЛКМ на недостаточно высохший предыдущий слой покрытия	Выдерживать необходимое время межслойной сушки
Слишком высокая или слишком низкая температура воздуха	Прекратить окраску до установления необходимой температуры
Удалить покрытие и нанести заново
Нанесение материалов с активным растворителем на несовместимый с ним материал

Продолжение таблицы Д.1

1	2	3	4

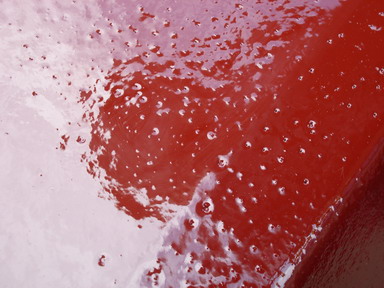

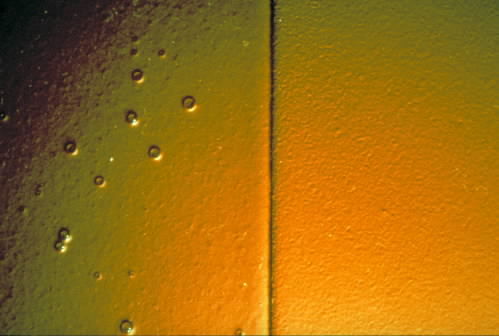

Кратеры и поры		Пористость окрашиваемой поверхности или предыдущего слоя покрытия	Контролировать подготовку поверхности и нанесение каждого слоя покрытия
Краска нанесена при повышенной температуре воздуха или на грязную поверхность	Выполнять требования технологической документации
Присутствие в краске воды, масла или пузырьков воздуха	Заменить материал
Удалить покрытие и нанести заново

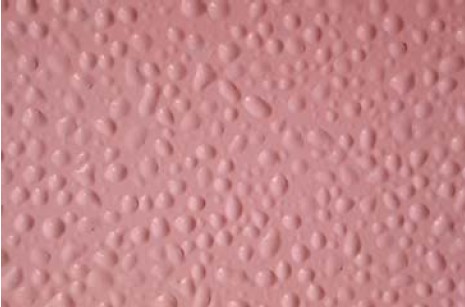

Пузыри		Применение разбавителей, не предусмотренных документацией	Использовать разбавитель,  предусмотренный документацией
Недостаточная подготовка поверхности. Наличие на окрашиваемой поверхности растворимых солей, влаги, масел и других загрязнений	Контроль подготовки поверхности
Загрязнение ЛКМ водой или маслами	Заменить материал
Присутствие пузырьков воздуха в ЛКМ	Заменить материал
Удалить покрытие. Заново подготовить поверхность перед нанесением ЛКМ и заново нанести покрытие

Продолжение таблицы Д.1

1	2	3	4
«Рыбьи глаза»		Недостаточная подготовка поверхности. Наличие на окрашиваемой поверхности растворимых солей, влаги, масел и других загрязнений	Контроль подготовки поверхности
Загрязнение ЛКМ водой или маслами	Заменить материал
Удалить покрытие. Заново подготовить поверхность перед нанесением ЛКМ и заново нанести покрытие
Недостаточная подготовка поверхности. Наличие на окрашиваемой поверхности растворимых солей, влаги, масел и других загрязнений

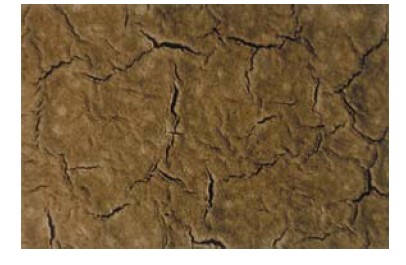

Растрески-вание		Нанесение ЛКМ неравномерным по толщине слоем	Наносить материал равномерно по толщине
Нанесение ЛКМ по пересушенному предыдущему слою	Соблюдать сроки сушки слоев
Удалить покрытие и нанести заново

Продолжение таблицы Д.1
