Монтаж и наладка электрооборудования предприятий и гражданских сооружений (стр. 2 )

Схема электрическая соединений

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините гнезда защитного заземления "з" устройств, используемых в эксперименте, с гнездом "РЕ" трехфазного источника питания G2.

Соедините аппаратуру в соответствии со схемой электрической соединений.

Установите номинальную мощность каждой фазы активной нагрузки А1, например, 30 Вт (60%).

Включите трехфазный источник питания G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки.

Измерьте ваттметром Р2 потребляемую нагрузкой А4 активную мощность Р (в кВт).

Сосчитайте число п миганий сигнального светодиода счетчика РЗ за время I, например, 15 минут (0,25 час).

Отключите трехфазный источник питания G2 нажатием на кнопку «СТОП».

Вычислите потребленную нагрузкой А4 активную энергию за время 1, используя показания ваттметра Р2, по формуле

W1=Рхt, кВт-час,

и, используя показания счетчика РЗ, - по формуле

W2=n/3200, кВт-час.

Вычислите погрешность счетчика РЗ по формуле.

ДW=(W2 / W1  -1)100, %.

Лабораторная работа 4М.
Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска

Перечень аппаратуры

Обозначение	Наименование	Код	Параметры
G1	Однофазный источник питания	218.1	-220 В /6 А
G2	Трехфазный источник питания	201.4	-400 В /6 А
М1	Асинхронный двигатель с короткозамкнутым ротором	106	120 Вт/ -380 В / 1500 мин""1
А2	Контактор	364	-380В /10А
А5	Электротепловое реле	356	-660В У 10 А/ уставка 0,42... 0,5 8 А
А10	Автоматический трехполюсный выключатель	360	-440В /10 А
АИ	Автоматический однополюсный выключатель	359	-230В /0,5 А
А12	Кнопочный пост управления	354.1	-500В /10А/ 3 кнопки
А13	Блок световой сигнализации	355.1	- 220 В / 3 лампы
Р1	Блок мультиметров	510	3 мультиметра = 0... 1000 В / ~0...10А / 0...20МОм

Схема электрическая соединений

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети
электропитания.

Соедините гнезда защитного заземления "з" устройств, используемых в эксперименте, с гнездом "РЕ" трехфазного источника питания G2.

Соедините аппаратуру в соответствии со схемой электрической соединений.

Включите автоматический  выключатель и устройство защитного отключения в однофазном источнике питания G1.

Включите выключатель «СЕТЬ» блока мультиметров Р1.

Активизируйте используемые мультиметры Р1.1 и Р1.2.

Включите источник \G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки.

Включите выключатель А10.

Включите  выключатель  А11.  В  результате  загорится  зеленая  лампа блока А13, сигнализирующая о готовности двигателя М1 к пуску.

Нажмите верхнюю кнопку поста управления А12. В результате произойдет прямой пуск двигателя М1, о чем будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зеленая лампа в блоке А13 погаснет.

Нажмите нижнюю кнопку поста управления А12. В результате произойдет отключение  двигателя М1 от электрической сети и последующий его останов. Двигатель М1 будет готов к очередному пуску, о чем будет сигнализировать загоревшаяся зеленая лампа в блоке А13. Красная лампа в блоке А13 погаснет.

По завершении эксперимента отключите нажатием на кнопку «ПУСК» трехфазный источник питания G2 и автоматический выключатель в однофазном источнике питания G1.

Лабораторная работа 5М.
Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и реверса

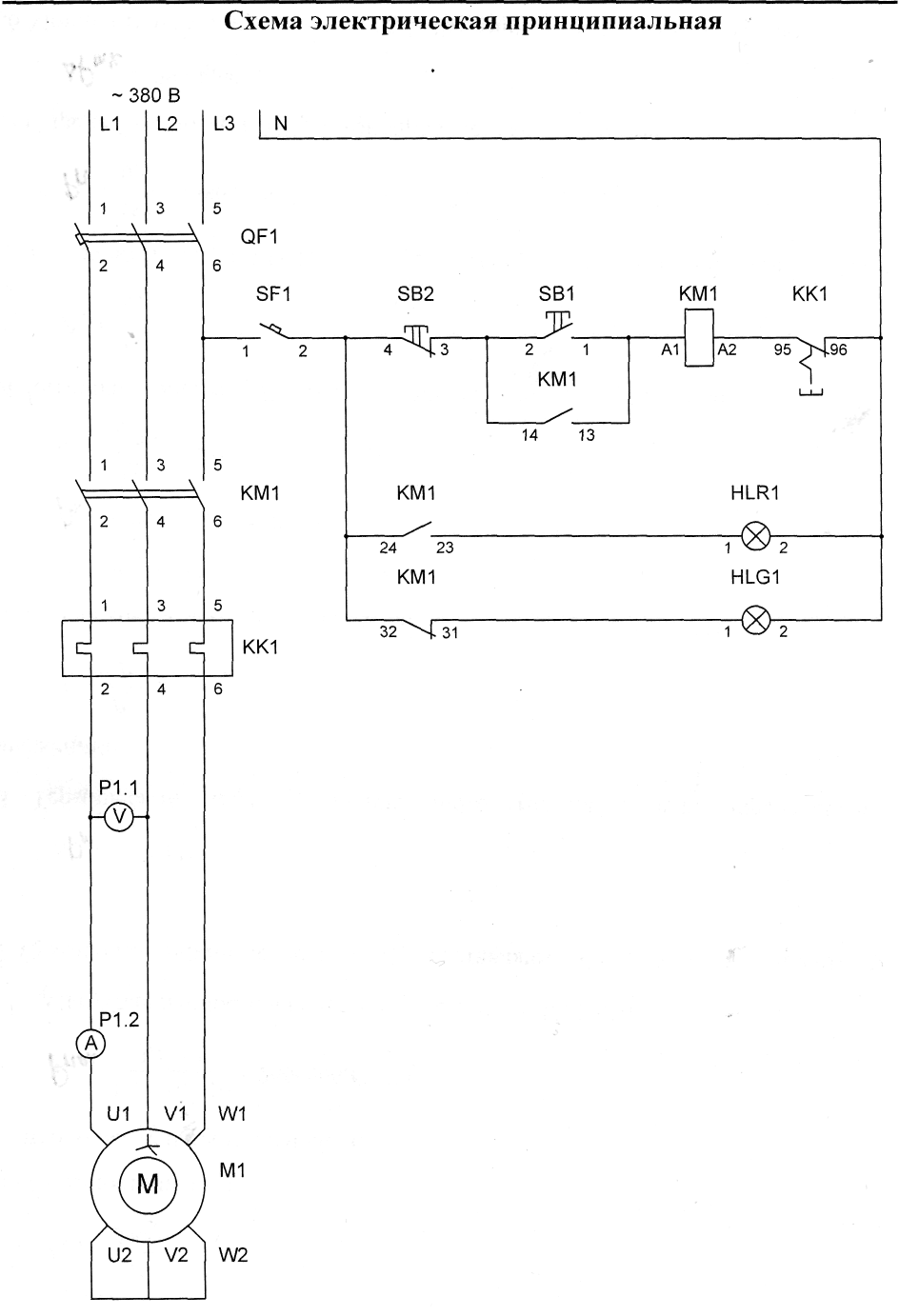

Схема электрическая принципиальная

Перечень аппаратуры

Обозначение	Наименование	Код	Параметры
О1	Однофазный источник питания	218.1	-220 В /6 А
О2	Трехфазный источник питания	201.4	-400 В /6 А
М1	Асинхронный двигатель с короткозамкнутым ротором	106	120 Вт/ -380 В / 1500 мин'1
А2,А15	Контактор	364	-380В /10 А
А5	Электротепловое реле	356	-660В /10 А/ уставка 0,42... 0,58 А
А10	Автоматический трехполюсный выключатель	360	-440В /10 А
А11	Автоматический однополюсный выключатель	359	-230В /0,5 А
А12	Кнопочный пост управления	354.1	-500В /10 А/ 3 кнопки
А13	Блок световой сигнализации	355.1	- 220 В / 3 лампы
Р1	Блок мультиметров	510	3 мультиметра -0...1000В / -0...10А / 0...20МОм

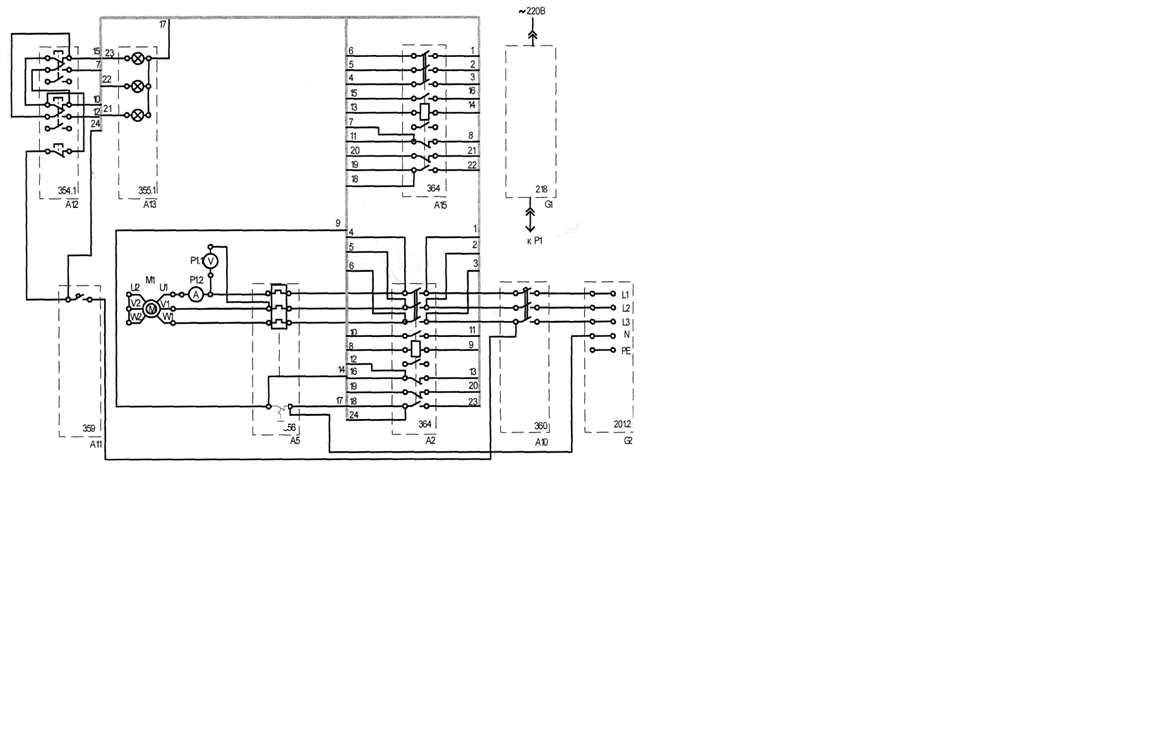

Схема электрическая соединений

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините  гнезда  защитного  заземления  "з"  устройств,  используемых  в эксперименте, с гнездом "РЕ" трехфазного источника питания G2. Соедините аппаратуру в соответствии со схемой электрической соединений. Включите автоматический выключатель и устройство защитного отключения  в однофазном источнике питания G1. Включите выключатель «СЕТЬ» блока мультиметров Р1. Активизируйте используемые мультиметры Р1.1 и Р1.2.

Включите источник G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки. Включите выключатель А10.

Включите выключатель А11. В результате загорится зеленая лампа блока А13, сигнализирующая о готовности двигателя М1 к пуску.

Нажмите верхнюю кнопку поста управления А12. В результате произойдет прямой пуск двигателя М1, о чем будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зеленая лампа в блоке А13 погаснет.

Нажмите среднюю кнопку поста управления А12. В результате произойдет реверс двигателя М1, о чем будет сигнализировать загоревшаяся средняя красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Нажмите нижнюю кнопку поста управления А12.  В результате произойдет отключение  двигателя М1 от электрической сети и последующий его останов. Двигатель  М1 будет  готов  к  очередному  пуску, о  чем  будет  сигнализировать загоревшаяся зеленая лампа в блоке А13. Красная лампа в блоке А13 погаснет. По завершении эксперимента  отключите  нажатием  на  кнопку «ПУСК» трехфазный источник питания G2 и автоматический выключатель в однофазном источнике питания G1.

Лабораторная работа 6М.
Настройка и испытание схемы тепловой защиты трехфазного асинхронного двигателя, основанной на использовании электротеплового реле

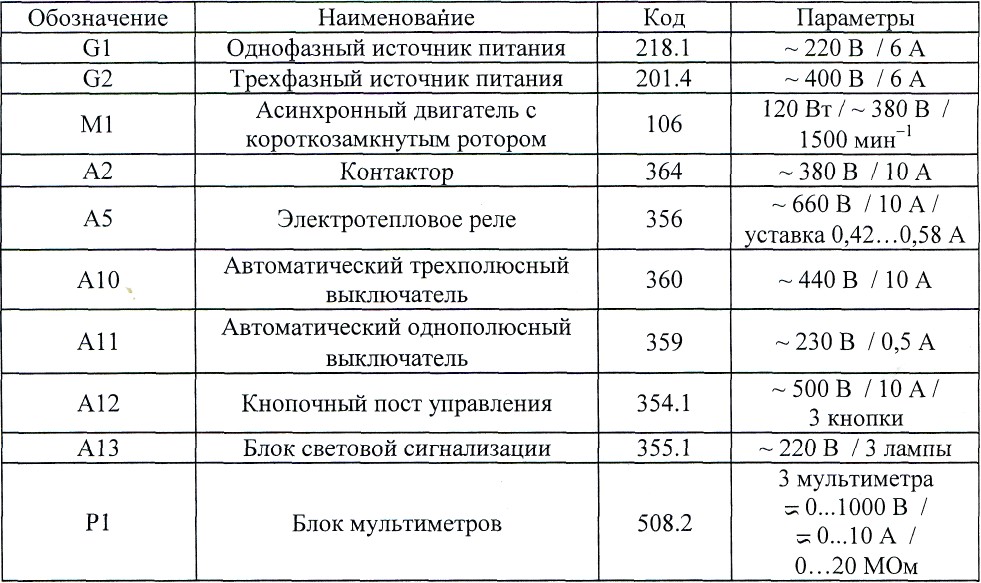

Перечень аппаратуры

Указания по проведению эксперимента

.

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините  гнезда  защитного  заземления  "з"  устройств,  используемых  в эксперименте, с гнездом "РЕ" трехфазного источника питания G2. Соедините аппаратуру в соответствии со схемой электрической соединений. Установите желаемую уставку срабатывания электротеплового реле А5 и нажмите на кнопку его расцепителя, если она не утоплена.

Создайте механический момент сопротивления на валу двигателя М1, исключающий его пуск. Для этого снимите кожух, защищающий от прикосновения к валу двигателя М1. Закрепите на валу двигателя стопорное устройство так, чтобы исключалось вращение вала в обе стороны.
