Включите автоматический выключатель и  устройство защитного отключения  в однофазном источнике питания G1. Включите выключатель «СЕТЬ» блока мультиметров Р1. Активизируйте используемые мультиметры Р1.1 и Р1.2.

Включите источник G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки. Включите выключатель А10.

Включите выключатель А11. В результате загорится зеленая лампа блока А13, сигнализирующая о готовности двигателя М1 к пуску.

Нажмите верхнюю кнопку поста управления А12. В результате произойдет подключение двигателя М1 к электрической сети, о чем будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зеленая лампа в блоке А13 погаснет. Двигатель М1 останется неподвижным и начнет издавать характерный гудящий звук. Через некоторое время должно сработать электротепловое реле (если правильно выбрана уставка срабатывания), в результате чего двигатель М1 должен аварийно отключиться от электрической сети.

Если автоматического отключения двигателя М1 от сети не происходит, то нажмите нижнюю кнопку поста управления А12. Двигатель М1 будет готов к очередному пуску, о чем будет сигнализировать загоревшаяся зеленая лампа в блоке А13. Красная лампа в блоке А13 погаснет.

По завершении эксперимента отключите нажатием на кнопку «СТОП» трехфазный источник питания G2 и автоматический выключатель в однофазном источнике питания G1.

Лабораторная работа 7М.
Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого конденсаторного пуска при питании от однофазной сети

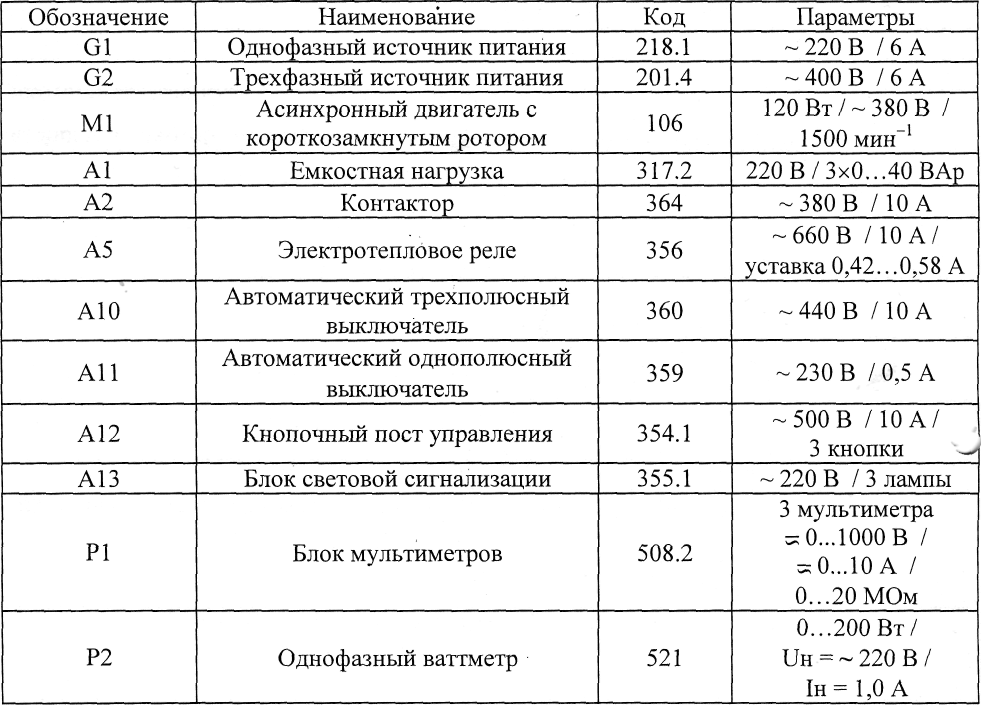

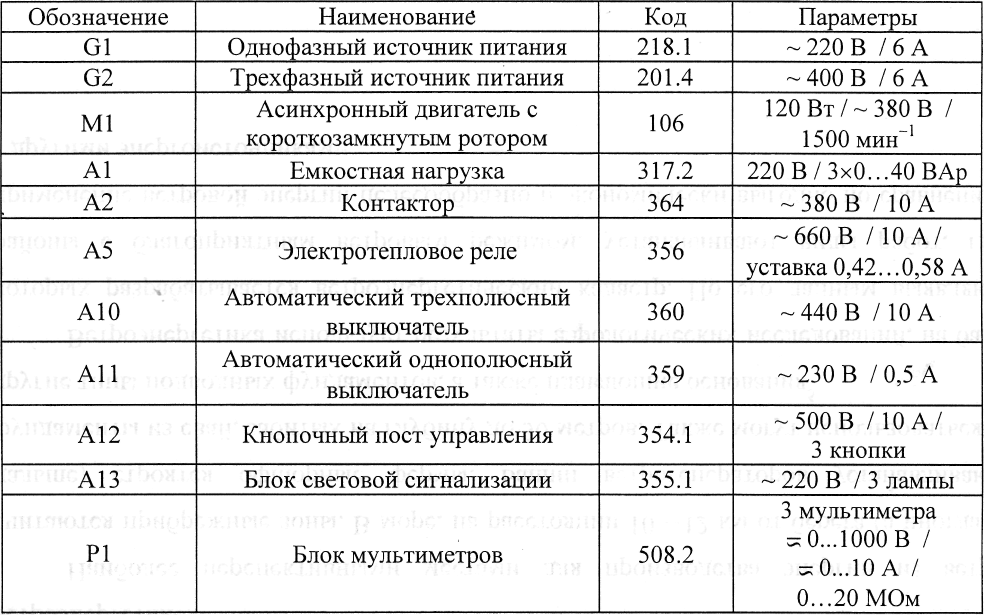

Перечень аппаратуры

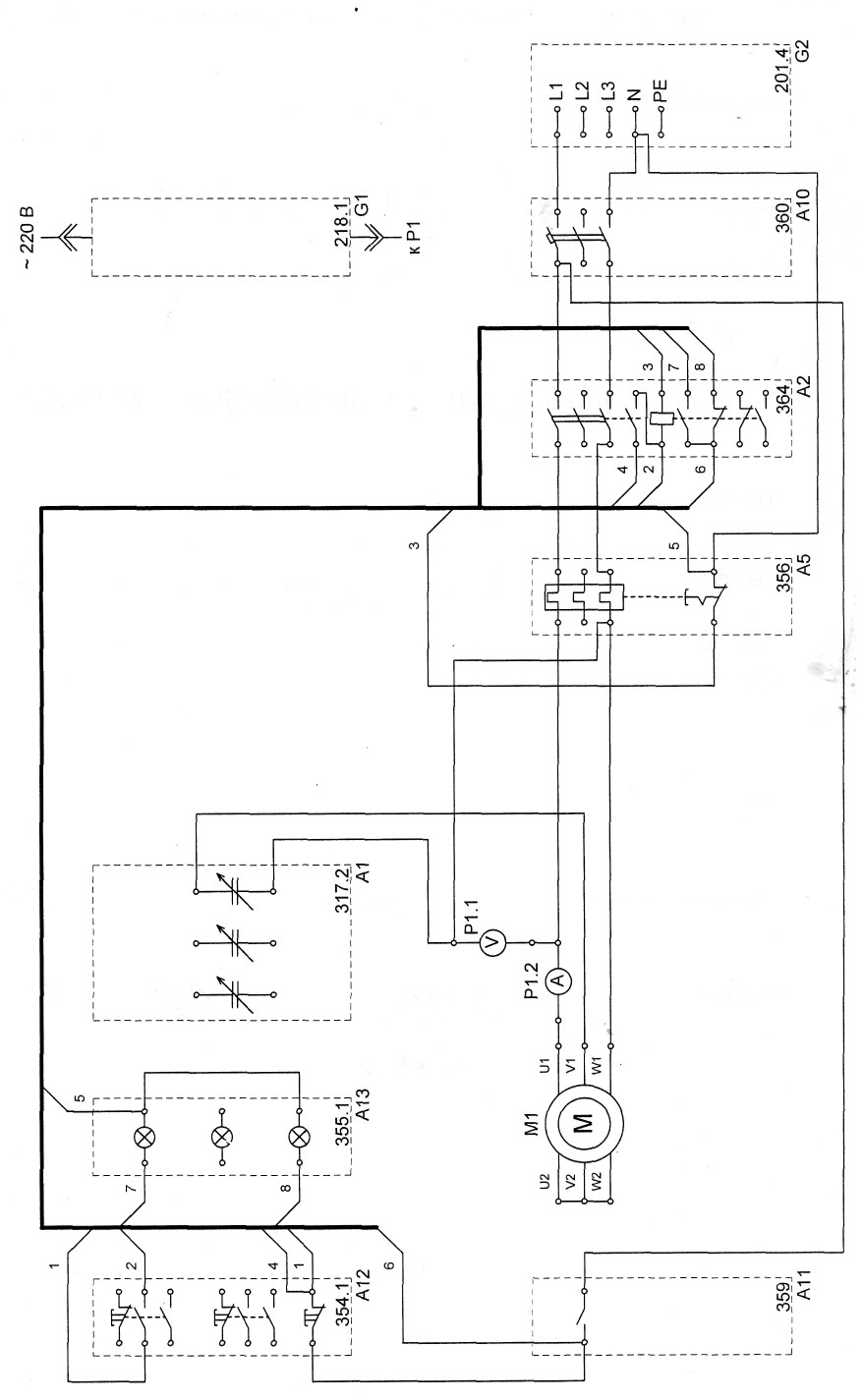

Схема электрическая соединений

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините гнезда защитного заземления "з' устройств, используемых в эксперименте, с гнездом "РЕ" трехфазного источника питания G2. Соедините аппаратуру в соответствии со схемой электрической соединений. Регулировочные рукоятки емкостной нагрузки А1 установите в положение «О %». Включите автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1. Включите выключатель «СЕТЬ» блока мультиметров Р1. Активизируйте используемые мультиметры Р1.1 и Р1.2.

Включите источник G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки. Включите выключатель А10.

Включите выключатель АН. В результате загорится зеленая лампа блока А13, сигнализирующая о готовности двигателя М1 к пуску.

Нажмите верхнюю кнопку поста управления А12. При этом двигатель должен загудеть и ротор его остаться неподвижным. Сразу после этого отключите двигатель М1 от сети нажатием на нижнюю кнопку поста управления А12.

Регулировочную рукоятку задействованной фазы емкостной нагрузки А1 установите, например, в положение «50 %».

Нажмите верхнюю кнопку поста управления А12. В результате произойдет прямой пуск двигателя М1, о чем будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зеленая лампа в блоке А13 погаснет.

Регулировочную рукоятку задействованной фазы емкостной нагрузки А1 установите, например, в положение «25 %». Двигатель М1 при этом должен продолжать вращаться.

Нажмите нижнюю кнопку поста управления А12. В результате произойдет отключение двигателя М1 от электрической сети и последующий его останов. Двигатель М1 будет готов к очередному пуску, о чем будет сигнализировать загоревшаяся зеленая лампа в блоке А13. Красная лампа в блоке А13 погаснет. По завершении эксперимента отключите нажатием на кнопку «СТОП» трехфазный источник питания G2 и автоматический выключатель в однофазном источнике питания G1.

Лабораторная работа 8М.
Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и повышением коэффициента мощности включением конденсаторов

Перечень аппаратуры

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

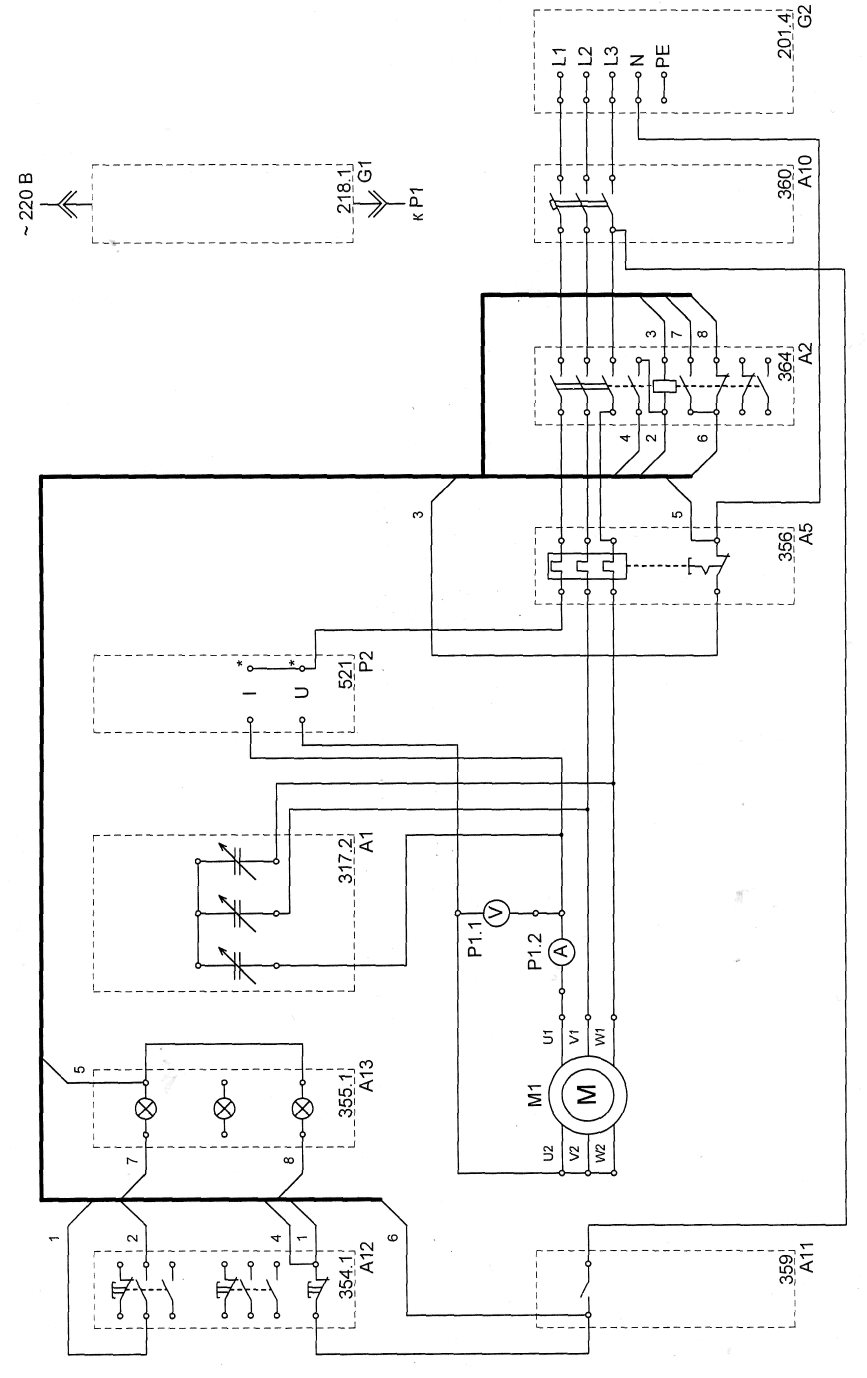

Соедините гнезда защитного заземления "з" устройств, используемых в эксперименте, с гнездом "РЕ" трехфазного источника питания G2. Соедините аппаратуру в соответствии со схемой электрической соединений. Регулировочные рукоятки емкостной нагрузки А1 установите в положение «О %». Включите автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1. Включите выключатель «СЕТЬ» блока мультиметров Р1. Активизируйте используемые мультиметры Р1.1 и Р1.2.

Включите источник G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки. Включите выключатель А10.

Нажмите верхнюю кнопку поста управления А12. В результате произойдет прямой пуск двигателя М1, о чем будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зеленая лампа в блоке А13 погаснет.

Измерьте вольтметром Р1.1 и амперметром Р1.2 фазные напряжение U1 и ток I1двигателя М1.

Измерьте ваттметром Р2 активную мощность рь потребляемую одной фазой двигателя М1.

Регулировочные рукоятки емкостной нагрузки А1 установите, например, в положение «100%».

Измерьте вольтметром Р1.1 и амперметром Р1.2 фазные напряжение U2 и ток I2 двигателя М1.

Измерьте ваттметром Р2 активную мощность P2, потребляемую одной фазой двигателя М1.

Нажмите нижнюю кнопку поста управления А12. В результате произойдет отключение двигателя М1 от электрической сети и последующий его останов. Двигатель М1 будет готов к очередному пуску, о чем будет сигнализировать загоревшаяся зеленая лампа в блоке А13. Красная лампа в блоке А13 погаснет. По завершении эксперимента отключите нажатием на кнопку «СТОП» трехфазный источник питания G2 и автоматический выключатель в однофазном источнике питания G1.

Вычислите коэффициент мощности двигателя М1 при отключенных конденсаторах по формуле

cоsц1 = P1 / (U1*I1).

Вычислите коэффициент мощности двигателя М1 при включенных конденсаторах по формуле

cosц2 = P2 / (U2*I2).

Сопоставьте результаты расчета и сделайте вывод о влиянии конденсаторов на коэффициент мощности двигателя

Лабораторная работа 9М.
Цепи включения ламп накаливания

Указания по проведению эксперимента

Убедитесь, что источник питания G1 не присоединен к сети питания лаборатории 220В.

Отключите (если включены) устройство защитного отключения и автоматические выключатели однофазного источника питания G1.

Отключите (если включены) выключатель «Питание» и автоматический выключатель модели А1 питающей электрической сети.

Отключите (если включен) выключатель А5.

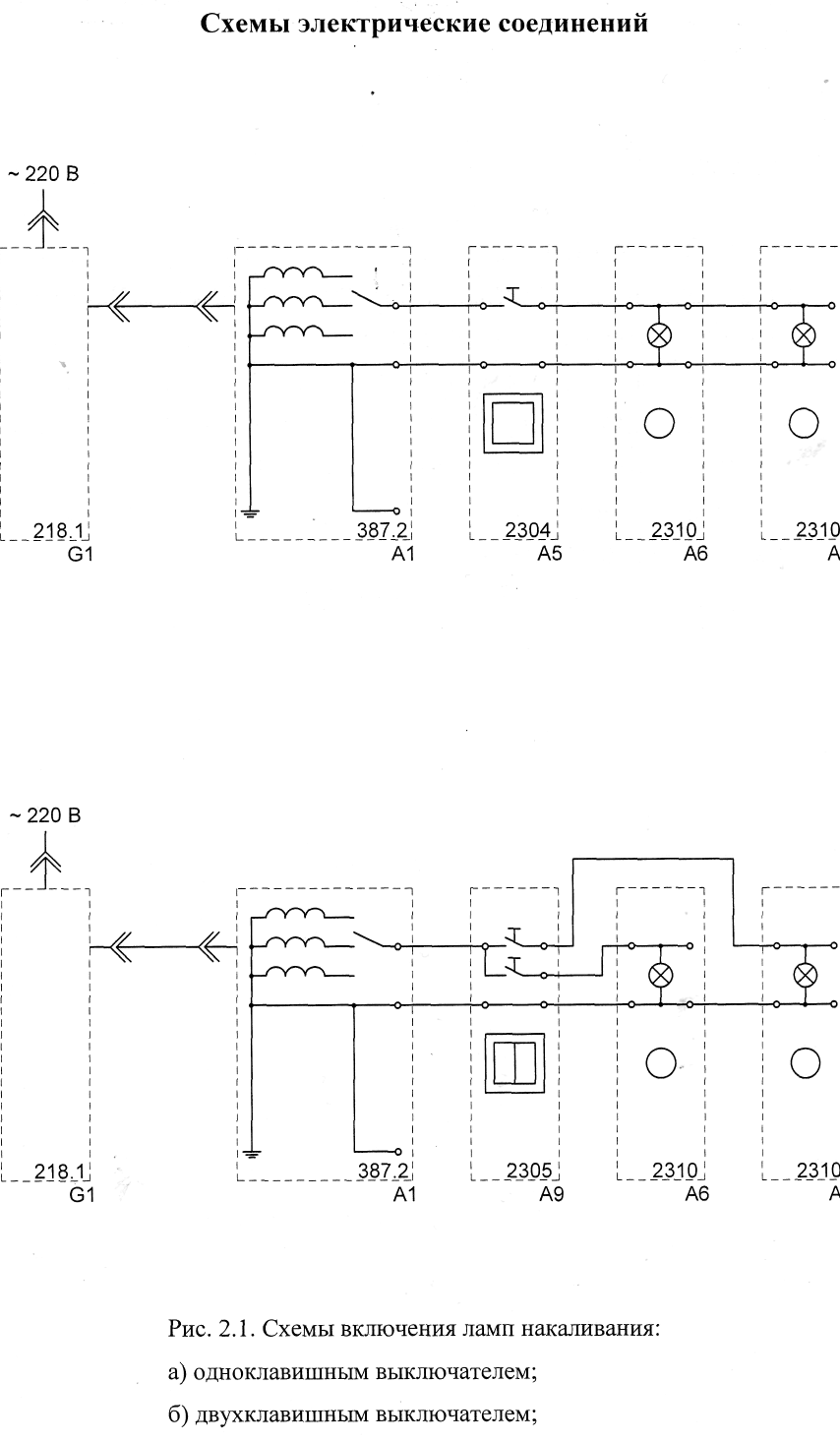

Соедините аппаратуру в соответствии со схемой электрической соединений, приведенной на рис. 2.1, а.

Включите автоматические выключатели и устройство защитного отключения в однофазном источнике питания G1.

Включите выключатель «ПИТАНИЕ» и автоматический выключатель модели А1 питающей электрической сети.

Включите выключатель А5. При этом должны загореться лампы А6 и А7.

Отключите выключатель А5. При этом должны погаснуть лампы А6 и А7.

Отключите выключатель «Питание» и автоматический выключатель модели А1 питающей электрической сети.

Соедините аппаратуру в соответствии со схемой электрической соединений, приведенной на рис. 2.1, б.

Отключите (если включен) выключатель А9.

Включите выключатель  «ПИТАНИЕ»  и  автоматический выключатель модели А1 питающей электрической сети.

Включите левую половину выключателя А9. При этом должна загореться лампа А6 или А7.

Включите правую половину выключателя А9. При этом должна загореться вторая лампа.

Отключите обе половины выключателя А9. При этом должны погаснуть лампы А6 и А7.

По завершении эксперимента отключите автоматические выключатели модели А1 питающей электрической сети и однофазного источника питания G1, а также - выключатель «ПИТАНИЕ» модели А1 питающей электрической сети.

Лабораторная работа 10М.
Цепи управления освещением

Выполнил:

Проверил:

Схемы электрические соединений

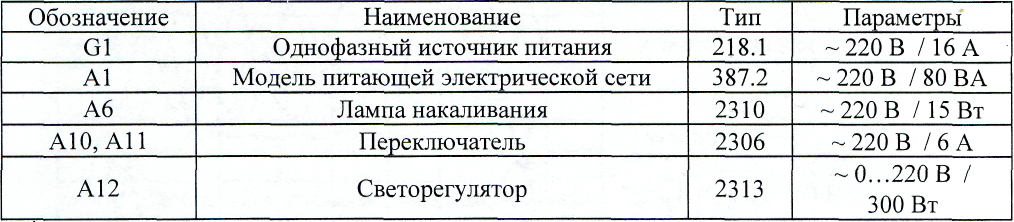

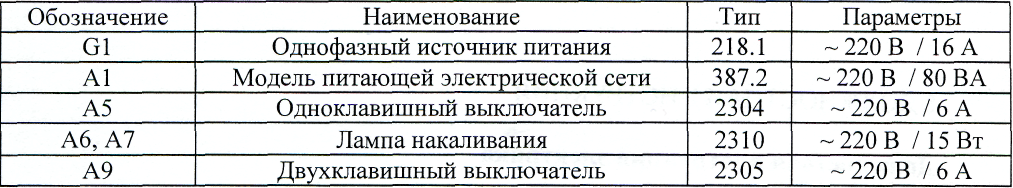

Перечень аппаратуры

Указания по проведению эксперимента

Убедитесь, что источник питания G1 не присоединен к сети питания лаборатории 220В.

Отключите (если включены) устройство защитного отключения и автоматические выключатели однофазного источника питания G1.

Отключите (если включены) выключатель «Питание» и автоматический выключатель модели А1 питающей электрической сети.

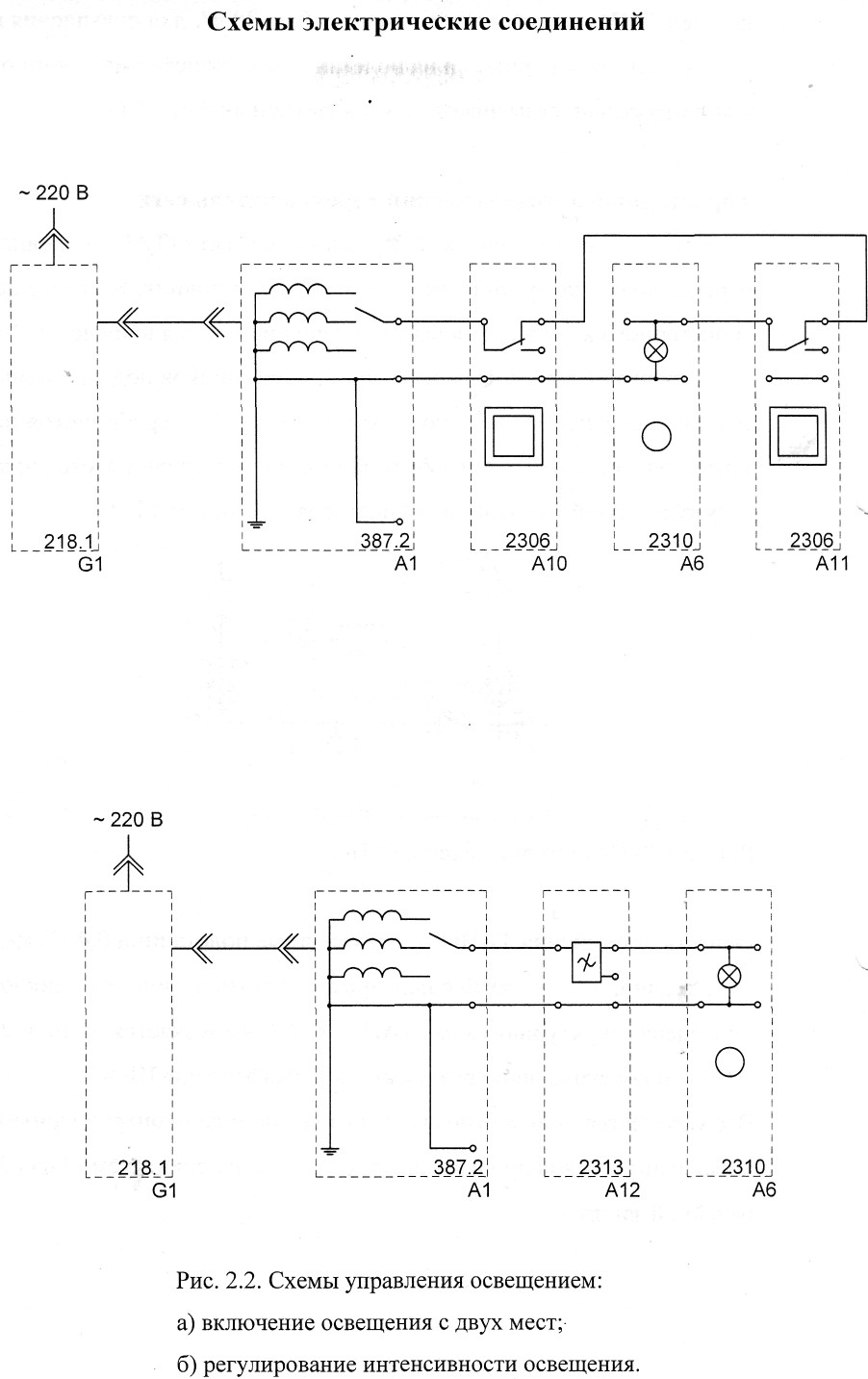

Соедините аппаратуру в соответствии со схемой электрической соединений, приведенной на рис. 2.2,а.

Зафиксируйте переключатели А10 и А11 в противоположных положениях.

Включите автоматические выключатели и устройство защитного отключения  в однофазном источнике питания G1.

Включите выключатель «ПИТАНИЕ» и автоматический выключатель модели А1 питающей электрической сети.
