Переведите переключатель А10 в противоположное положение. При этом должна загореться лампа А6.

Переведите переключатель АН в противоположное положение. При этом должна погаснуть лампа А6.

Отключите выключатель «Питание» и автоматический выключатель модели  А1 питающей электрической сети.

Соедините аппаратуру в соответствии с схемой электрической соединений, приведенной на рис. 2.2, б.

Переведите в отключенное положение светорегулятор А12.

Включите выключатель  «ПИТАНИЕ» и автоматический выключатель модели А1 питающей электрической сети.

Вращайте рукоятку светорегулятора А12. При этом должна изменяться интенсивность свечения лампы А6.

По завершении эксперимента отключите автоматические выключатели модели А1 питающей  электрической сети и  однофазного  источника питания G1,  а также - выключатель «ПИТАНИЕ» модели А1 питающей электрической сети.

Лабораторная работа 11М.

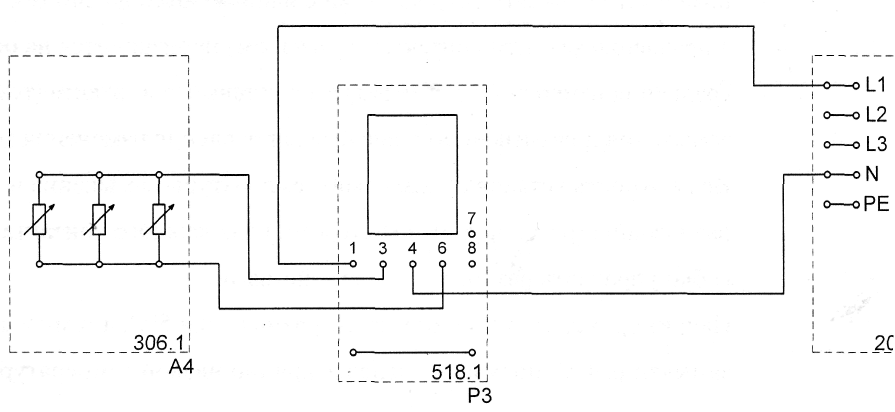

Цепь счетчика активной энергии однофазного электрического тока

Схема электрическая соединений

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините гнезда защитного заземления "з" устройств, используемых в эксперименте, с гнездом "РЕ" трехфазного источника питания G2.

Соедините аппаратуру в соответствии со схемой электрической соединений.

Установите номинальную мощность каждой фазы активной нагрузки А1, например, 30 Вт (60%).

Включите трехфазный источник питания G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки.

Наблюдайте периодическое мигание светодиода счетчика, которое сигнализирует о правильности его подключения.

Отключите трехфазный источник питания G2 нажатием на кнопку «СТОП»

Лабораторная работа 12М.

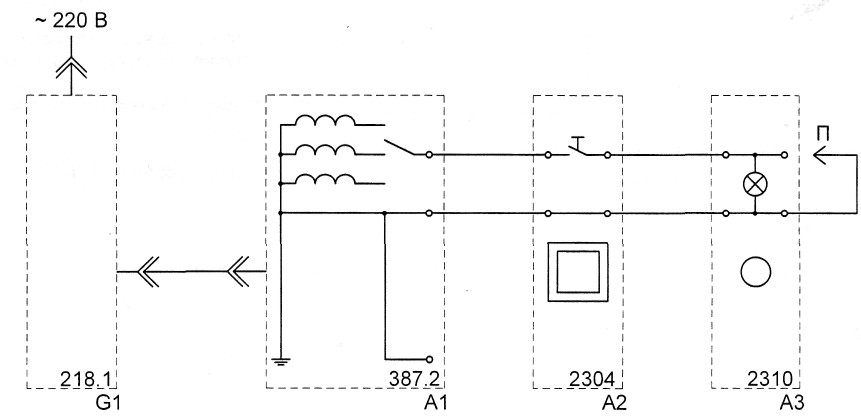

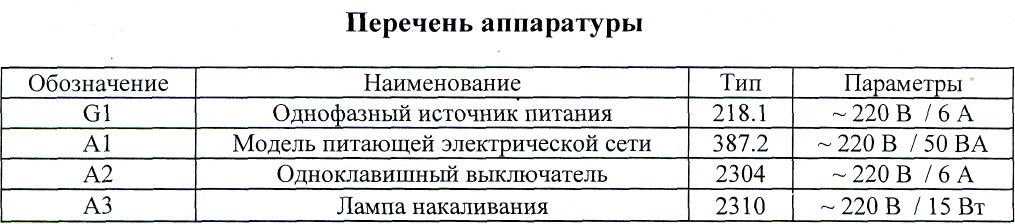

Цепь защиты осветительной сети

Схема электрическая соединений

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети

электропитания.

Соедините аппаратуру в соответствии со схемой электрической соединений.

Отключите (если включен) выключатель «ПИТАНИЕ» и автоматический выключатель

модели А1 питающей электрической сети.

Включите автоматические выключатели и устройство защитного отключения в

однофазном источнике питания G1.

Включите выключатель «ПИТАНИЕ» и автоматический выключатель модели А1.

Включите выключатель А2. При этом должна загореться лампа накаливания АЗ.

Смоделируйте нарушение изоляции электропроводки втыканием конца проводника

«П», в гнездо, как это показано на схеме электрической соединений. При этом

автоматический выключатель в модели А1 должен отключится, подтверждая, тем

самым, свое защитное действие.

По завершении эксперимента отключите автоматический выключатель однофазного

источника питания G1 и выключатель «ПИТАНИЕ» модели А1 питающей электрической сети

Лабораторная работа 13М.

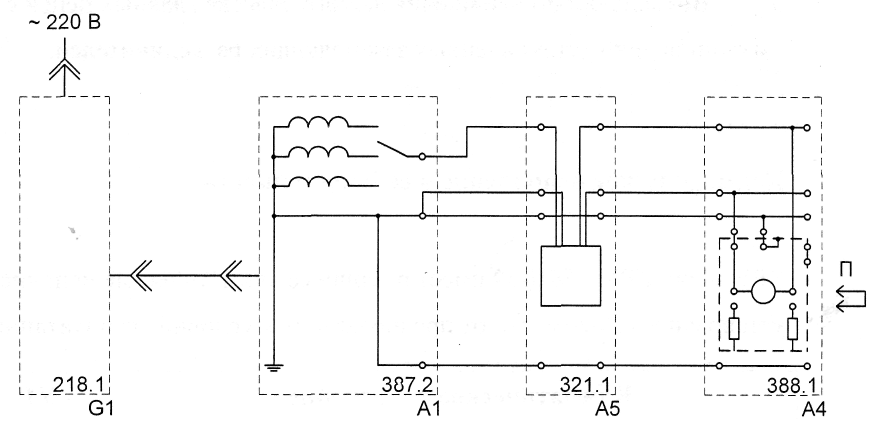

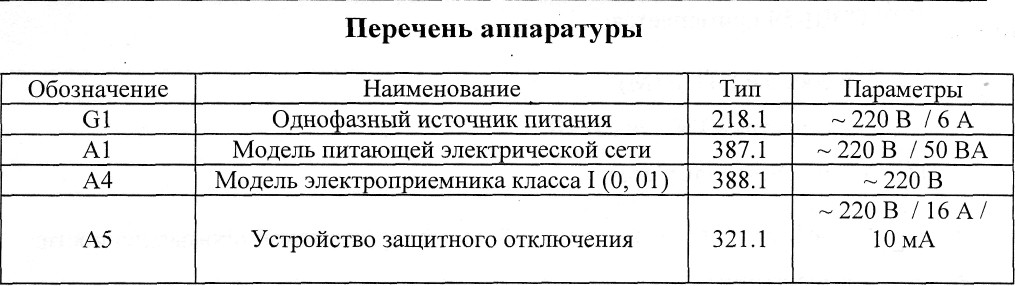

Цепь с устройством защитного отключения

:

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините аппаратуру в соответствии со схемой электрической соединений.

Отключите (если включен) выключатель «ПИТАНИЕ» и автоматический выключатель модели А1 питающей электрической сети.

Включите автоматические выключатели и устройство защитного отключения в однофазном источнике питания G1.

Включите устройство защитного отключения А5.

Включите выключатель «ПИТАНИЕ» модели А1 питающей электрической сети.

Включите автоматический выключатель в модели А1. При этом должна загореться индикаторная лампа модели электроприемника А4.

Смоделируйте нарушение изоляции электроприемника А4, втыканием перемычки «П», в гнезда электроприемника А4, как это показано на схеме электрической соединений,. При этом должно отключиться устройство защитного отключения А5, подтверждая, тем самым, свое защитное действие.

По завершении эксперимента отключите автоматические выключатели однофазного источника питания G1, а также - выключатель «ПИТАНИЕ» модели А1 питающей электрической сети.

Лабораторная работа 14М.

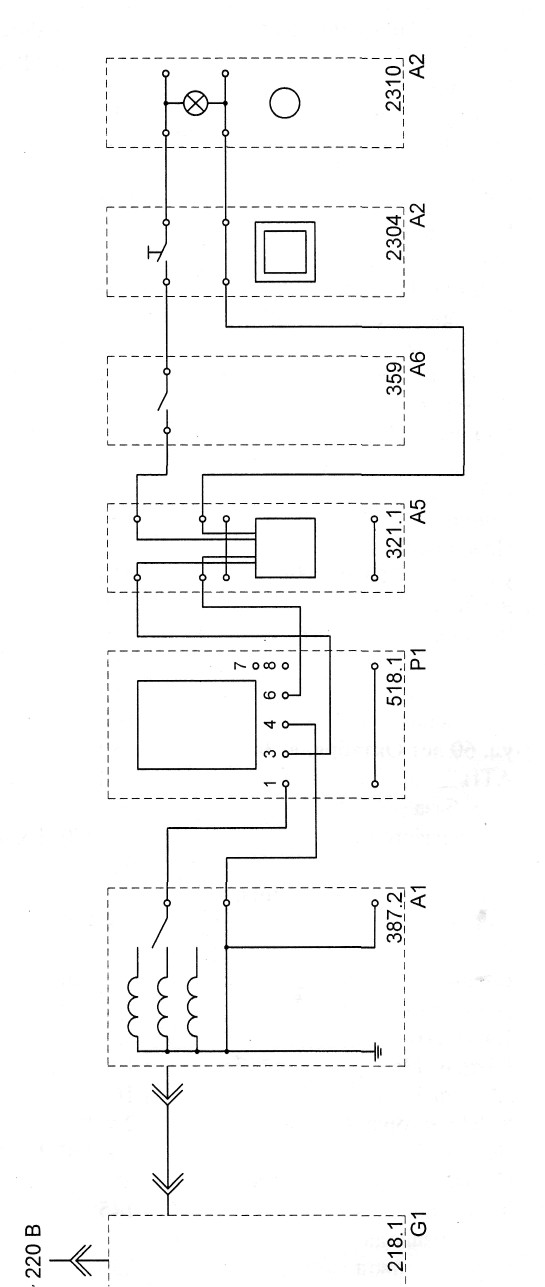

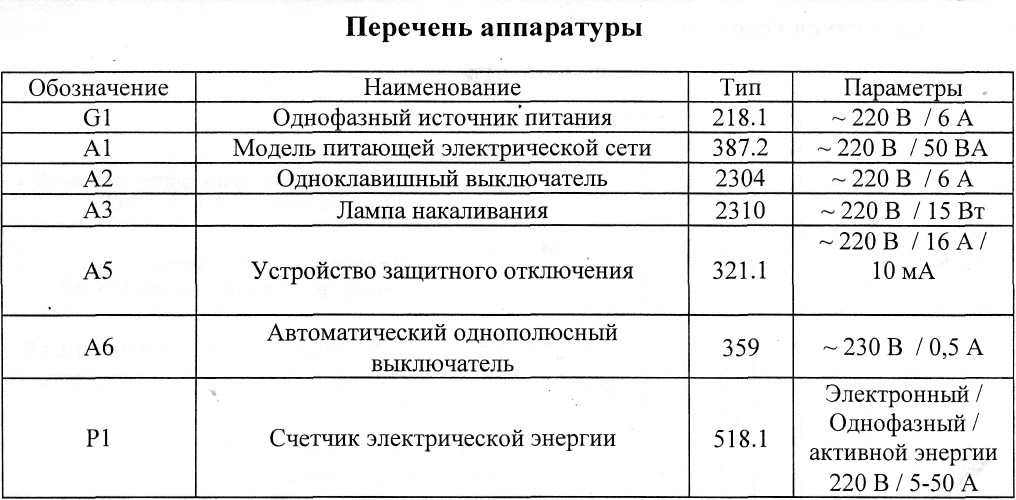

Цепь электрического освещения квартиры

Схема электрическая соединений

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините аппаратуру в соответствии со схемой электрической соединений.

Отключите (если включен) выключатель «ПИТАНИЕ» модели А1 питающей электрической сети.

Включите автоматические выключатели и устройство защитного отключения в однофазном источнике питания G1.

Включите выключатель «ПИТАНИЕ» и автоматический выключатель модели А1.

Включите устройство защитного отключения А5.

Включите автоматический выключатель А6.

Включите выключатель А2. При этом должна загореться лампа накаливания АЗ и светодиод счетчика Р1 должен начать периодически мигать.

По завершении эксперимента отключите выключатель А2, автоматический выключатель А6, устройство защитного отключения А5, автоматические выключатели модели А1 и однофазного источника питания G1 и выключатель «ПИТАНИЕ» модели А1 питающей электрической сети.

Бланки отчетов по лабораторным работам

Лабораторная работа 1М

Цель работы: Определение коэффициента возврата электромагнитного контактора

Выполнил:

Проверил:

В момент включения контактора зафиксируйте с помощью вольтметра Р1.1 напряжение U1.

В момент отключения контактора зафиксируйте с помощью вольтметра Р1.1 напряжение U2.

Вычислите коэффициент возврата электромагнитного контактора по формуле
К = U2/U1.

Сделайте вывод

Лабораторная работа 2М

Цель работы: Определение погрешности трансформатора напряжения

Выполнил:

Проверил:

Зафиксируйте с помощью вольтметра Р1.2 и амперметра Р1.3 соответственно напряжение U2 и ток 12 вторичной обмотки трансформатора напряжения АЗ.

Отключите автоматический выключатель в однофазном источнике питания G1.

Отключите выключатель «СЕТЬ» автотрансформатора А1 и блока мультиметров Р1.

Вычислите нагрузку трансформатора напряжения А21 по формуле

S2=U2хI2.

Вычислите погрешность трансформатора напряжения АЗ по формуле

ДU= (U2/U1 – 1)100, %.

Сделайте вывод.

Лабораторная работа 3М.

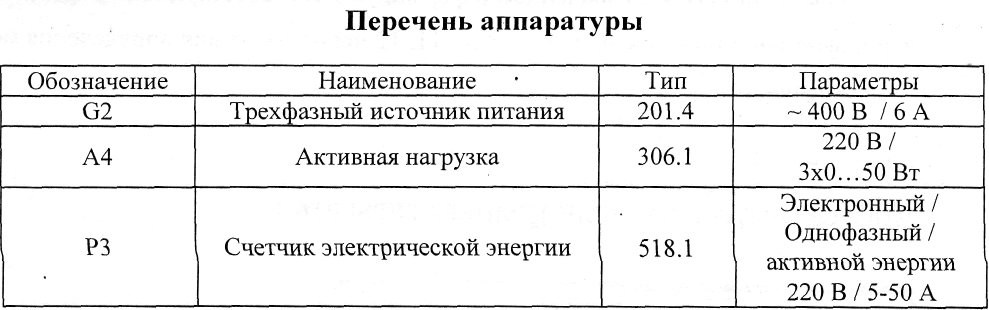

Проверка счетчика активной энергии однофазного электрического тока

Выполнил:

Проверил:

Измерьте ваттметром Р2 потребляемую нагрузкой А4 активную мощность Р (в кВт).

Сосчитайте число n миганий сигнального светодиода счетчика РЗ за время I, например, 15 минут (0,25 час).

Отключите трехфазный источник питания G2 нажатием на кнопку «красный гриб».

Вычислите потребленную нагрузкой А4 активную энергию за время 1, используя показания ваттметра Р2, по формуле

W1=Рхt, кВт-час,

и, используя показания счетчика РЗ, - по формуле

W2=n/3200, кВт-час.

Вычислите погрешность счетчика РЗ по формуле.

ДW=(W2 / W1  -1)100, %.

Сделайте вывод.

Лабораторная работа 4М.
Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска

Выполнил:

Проверил:

Нажмите верхнюю кнопку поста управления А12. В результате произойдет прямой пуск двигателя М1, о чем будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зеленая лампа в блоке А13 погаснет.

Нажмите нижнюю кнопку поста управления А12. В результате произойдет отключение  двигателя М1 от электрической сети и последующий его останов. Двигатель М1 будет готов к очередному пуску, о чем будет сигнализировать загоревшаяся зеленая лампа в блоке А13. Красная лампа в блоке А13 погаснет.

Лабораторная работа 5М.
Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и реверса

Выполнил:

Проверил:

Нажмите верхнюю кнопку поста управления А12. В результате произойдет прямой пуск двигателя М1, о чем будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зеленая лампа в блоке А13 погаснет.

Нажмите среднюю кнопку поста управления А12. В результате произойдет реверс двигателя М1, о чем будет сигнализировать загоревшаяся средняя красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Нажмите нижнюю кнопку поста управления А12.  В результате произойдет отключение  двигателя М1 от электрической сети и последующий его останов. Двигатель  М1 будет  готов  к  очередному  пуску, о  чем  будет  сигнализировать загоревшаяся зеленая лампа в блоке А13. Красная лампа в блоке А13 погаснет. По завершении эксперимента  отключите  нажатием  на  кнопку «СТОП» трехфазный источник питания G2 и автоматический выключатель в однофазном источнике питания G1.

Лабораторная работа 6М.
Настройка и испытание схемы тепловой защиты трехфазного асинхронного двигателя, основанной на использовании электротеплового реле

Выполнил:

Проверил:

Нажмите верхнюю кнопку поста управления А12. В результате произойдет подключение двигателя М1 к электрической сети, о чем будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зеленая лампа в блоке А13 погаснет. Двигатель М1 останется неподвижным и начнет издавать характерный гудящий звук. Через некоторое время должно сработать электротепловое реле (если правильно выбрана уставка срабатывания), в результате чего двигатель М1 должен аварийно отключиться от электрической сети.
