Монтаж и наладка электрооборудования предприятий и гражданских сооружений (стр. 1 )

Министерство образования и науки Российской федерации

Северный (Арктический) федеральный университет имени

Монтаж и наладка электрооборудования предприятий и гражданских сооружений

Методические указания к выполнению лабораторных работ по монтажу и наладке электрооборудования

Архангельск

2014

Рассмотрены и рекомендованы к изданию учебно – методической комиссией Института энергетики и  транспорта Северного (Арктического) федерального университета имени

от 01.01.01г.

Составитель:

, доцент, канд. техн. наук

C. В. Петухов, доцент, канд. техн. наук

, доцент, канд. техн. наук

, зав. лабораторией

Рецензент:

, доцент, канд. техн. наук

УДК 621.311

Монтаж и наладка электрооборудования предприятий и гражданских сооружений / сост.  , , – Архангельск: С(А)ФУ, 2014 – 60с.

Настоящие методические указания к выполнению лабораторных работ включают работы по испытанию, монтажу, наладке  электрооборудования и цепей электроосвещения.

Предназначены для студентов Института энергетики и транспорта, а также для повышения квалификации электротехнического персонала предприятий.

© Северный (Арктический)

федеральный университет, 2014г.

, доц., к. т.н.

, доц.,к. т.н.

, доц. к. т.н.

, зав. лабораторией.

Оглавление

Введение        4

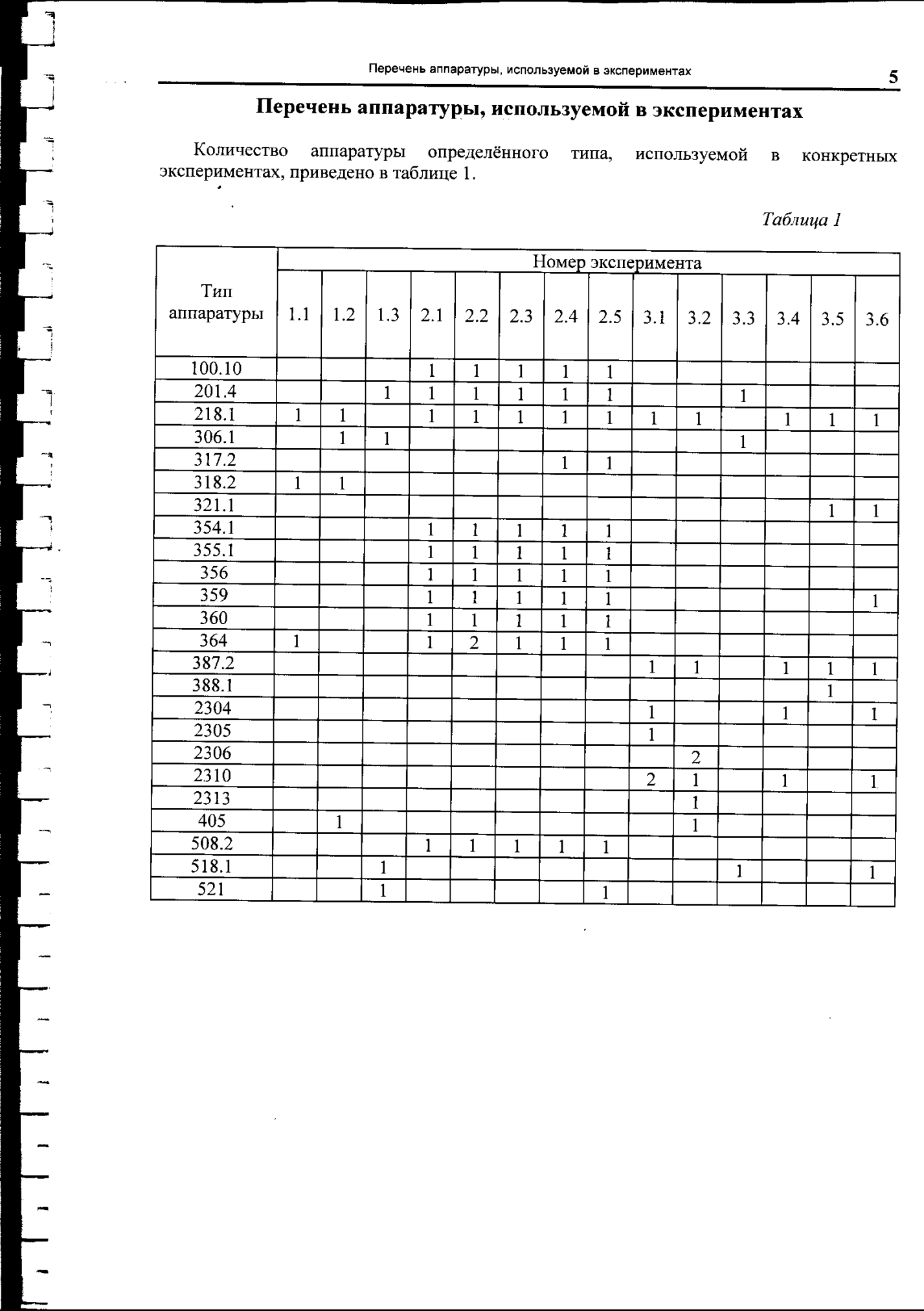

  Перечень аппаратуры, используемой в экспериментах        .Подготовка и  проведение измерении с помощью электронного мультиметра        7

Лабораторная работа 1М. Определение коэффициента возврата электромагнитного контактора        8 Лабораторная работа 2М. Определение погрешности трансформатора напряжения        10 Лабораторная работа 3М. Проверка счетчика активной энергии однофазного электрического тока        12 Лабораторная работа 4М. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска        14 Лабораторная работа 5М.  Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и реверса        18 Лабораторная работа 6М. Настройка и испытание схемы тепловой защиты трехфазного асинхронного двигателя, основанной на использовании электротеплового реле        22 Лабораторная работа 7М. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого конденсаторного пуска при питании от однофазной сети        26 Лабораторная работа 8М. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и повышением коэффициента мощности включением конденсаторов        30 Лабораторная работа 9М. Цепи включения ламп накаливания        34 Лабораторная работа 10М. Цепи управления освещением        36 Лабораторная работа 11М. Цепь счетчика активной энергии однофазного электрического тока        38 Лабораторная работа 12М. Цепь защиты осветительной сети        39 Лабораторная работа 13М. Цепь с устройством защитного отключения        41 Лабораторная работа 14М. Цепь электрического освещения квартиры        43 Список литературы        45

Введение

В настоящем руководстве описаны базовые эксперименты, выполняемые с использованием комплекта типового лабораторного оборудования «Монтаж и наладка электрооборудования промышленных предприятий и гражданских сооружений».

Комплект может быть также использован на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Аппаратная часть комплекта выполнена по блочному (модульному) принципу и содержит:

- спроектированные с учебными целями натурные аналоги электрических аппаратов;

- однофазный и трехфазный источники питания;

- измерительные приборы;

- лабораторные столы с рамами для установки необходимых в эксперименте функциональных блоков.

Питание комплекта осуществляется от однофазной напряжением 220 В и трехфазной напряжением 380 В электрических сетей с нейтральным и защитным проводниками.

Потребляемая мощность В-А, не более...........................200

Габариты (длина/ ширина/ высота), мм...........................(2x910)х850х 1600

Масса, кг, не более...............................................................150

Методическая часть комплекта включает настоящее руководство как материалы для подготовки к проведению лабораторных работ.

Комплекту типового лабораторного оборудования «Электрические аппараты» присущи следующие качества.

УНИВЕРСАЛЬНОСТЬ, которая выражается в возможности воспроизведения не только базовых экспериментов, но и более широкого круга задач моделирования.

ГИБКОСТЬ, которая обеспечивается возможностью компоновки требуемой конфигурации комплекта сообразно с задачами каждого конкретного эксперимента.

НАГЛЯДНОСТЬ результатов моделирования, которая обеспечивается их отображением на измерительных приборах комплекта.

НАДЁЖНОСТЬ, достигаемая за счет малой мощности силовых элементов, защитой электрических цепей от эксплуатационных коротких замыканий и неумелого обращения.

ЭЛЕКТРОБЕЗОПАСНОСТЬ, которая обеспечена выполнением элементов классом защиты от поражения электрическим током 01 и I, а также применением устройств защитного отключения, защищенных гнезд и проводников.

КОМПАКТНОСТЬ, которая обеспечена малой установленной мощностью элементов и использованием только требуемых для данного эксперимента блоков и приборов.

Подготовка и проведение измерений с помощью электронного мультиметра

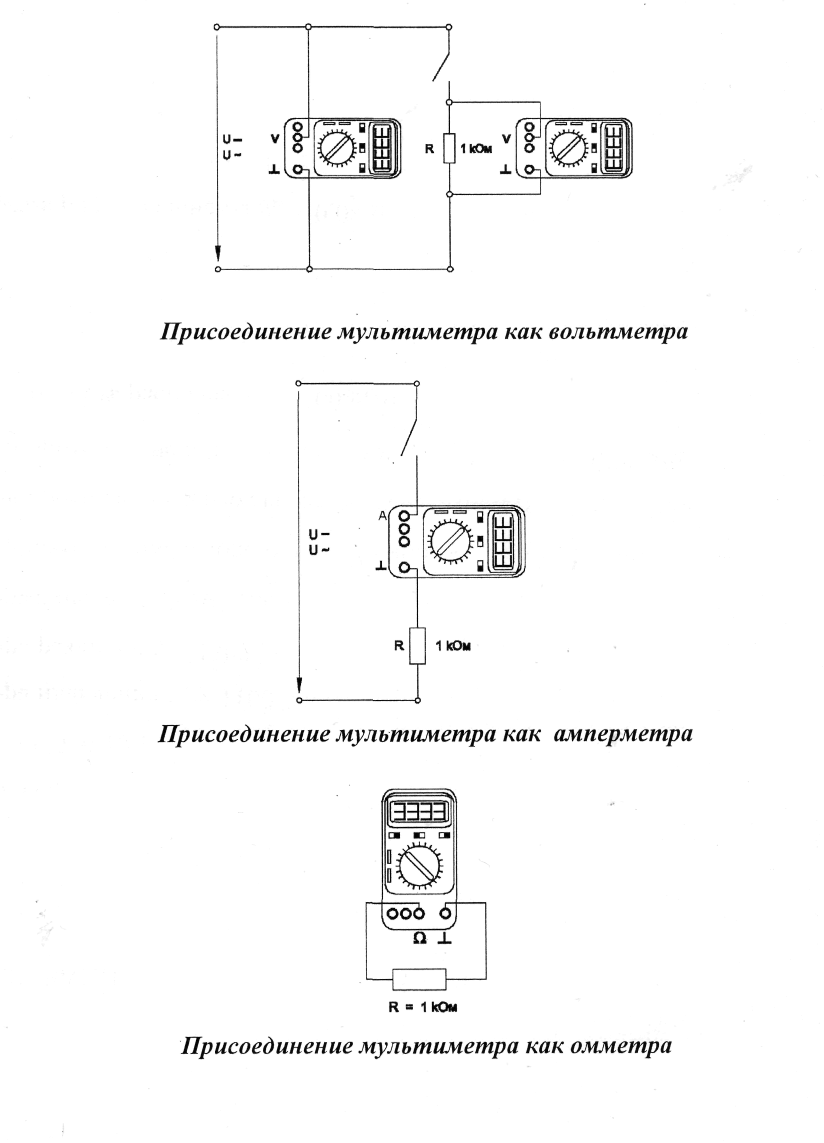

Для измерения трех базовых электрических величин (напряжения, тока и омического сопротивления) используется мультиметр. До его подключения к цепи необходимо выполнить следующие операции:

установка рода тока (постоянный/переменный);

выбор диапазона измерений соответственно ожидаемому результату измерений;

правильное подсоединение зажимов мультиметра к измеряемой цепи.

Лабораторная работа 1М.
Определение коэффициента возврата электромагнитного контактора

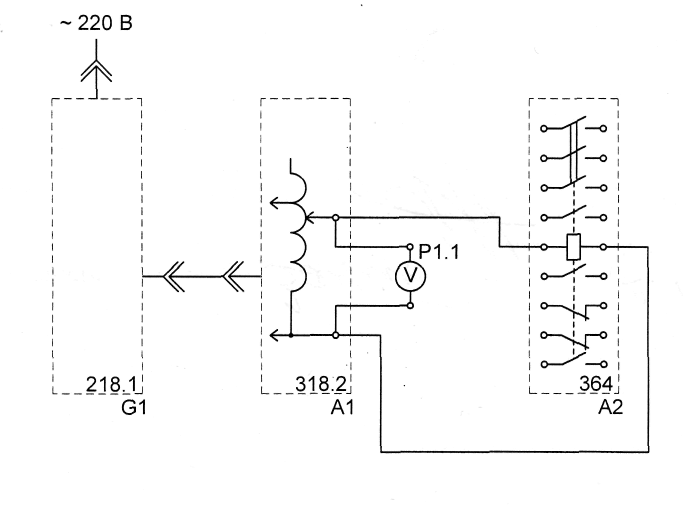

Схема электрическая соединений

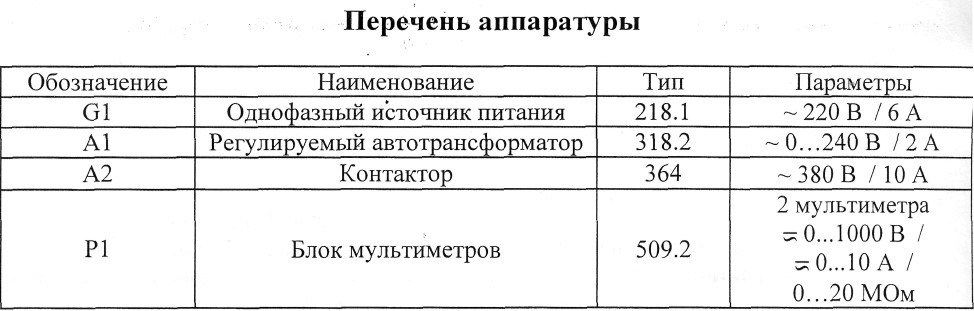

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините гнезда защитного заземления "з" устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1.

Соедините аппаратуру в соответствии со схемой электрической.

Поверните регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение.

Включите автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1.

Включите выключатели «СЕТЬ» блока мультиметров Р1 и автотрансформатора А1.

Активизируйте используемый мультиметр Р1.1.

Медленно вращая регулировочную рукоятку автотрансформатора А1 по часовой стрелке, увеличивайте напряжение, прикладываемое к обмотке контактора А2.

В момент включения контактора зафиксируйте с помощью вольтметра Р1.1 напряжение U1.

Медленно вращая регулировочную рукоятку автотрансформатора А1 против часовой стрелки, уменьшайте напряжение, прикладываемое к обмотке контактора А2.

В момент отключения контактора зафиксируйте с помощью вольтметра Р1.1 напряжение U2.

Отключите автоматический выключатель в однофазном источнике питания G1.

Отключите выключатели «СЕТЬ» блока мультиметров Р1 и автотрансформатора А1.

Вычислите коэффициент возврата электромагнитного контактора по формуле
К = U2/U1.

Лабораторная работа 2М.
Определение погрешности трансформатора напряжения

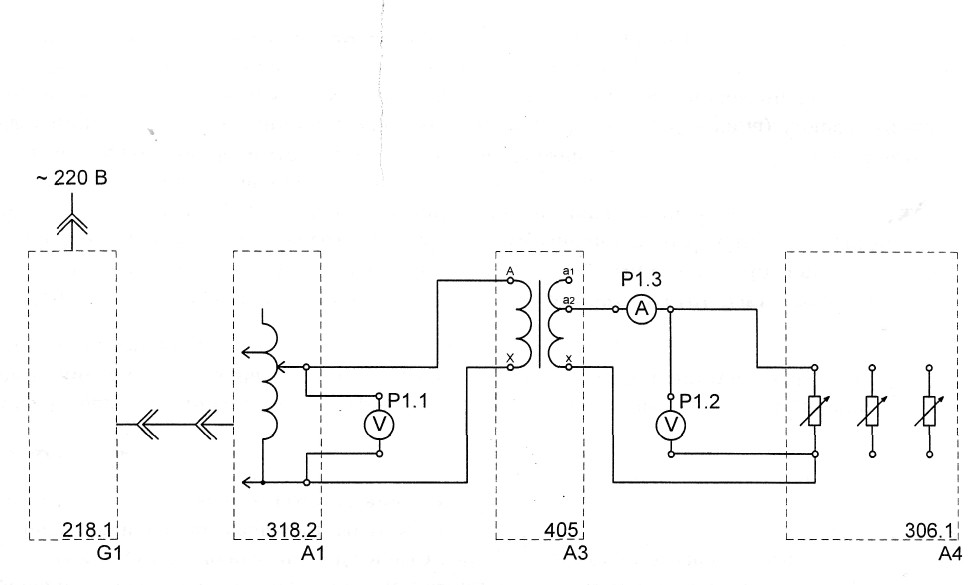

Схема электрическая соединений

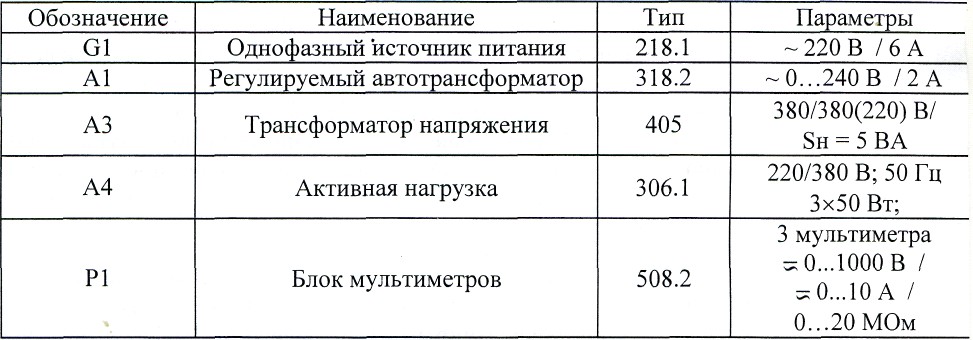

Перечень аппаратуры

Указания по проведению эксперимента

Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

Соедините гнезда защитного заземления "з" устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1.

Соедините аппаратуру в соответствии со схемой электрической соединений.

Поверните регулировочную рукоятку автотрансформатора А1 в крайнее по часовой стрелке положение.

Установите активную нагрузку А4 равной, например, 20 %.

Включите автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1.

Включите выключатель «СЕТЬ» блока мультиметров Р1.

Активизируйте мультиметры блока Р1.

Включите выключатель «СЕТЬ» автотрансформатора А1.

Установите с помощью автотрансформатора А1 и зафиксируйте (с помощью вольтметра Р1.1) первичное напряжение III трансформатора напряжения АЗ, равным, например, 220 В.

Зафиксируйте с помощью вольтметра Р1.2 и амперметра Р1.3 соответственно напряжение U2 и ток 12 вторичной обмотки трансформатора напряжения АЗ.

Отключите автоматический выключатель в однофазном источнике питания G1.

Отключите выключатель «СЕТЬ» автотрансформатора А1 и блока мультиметров Р1.

Вычислите нагрузку трансформатора напряжения А21 по формуле

S2=U2хI2.

Вычислите погрешность трансформатора напряжения АЗ по формуле

ДU= (U2/U1 – 1)100, %

Лабораторная работа 3М.

Проверка счетчика активной энергии однофазного электрического тока

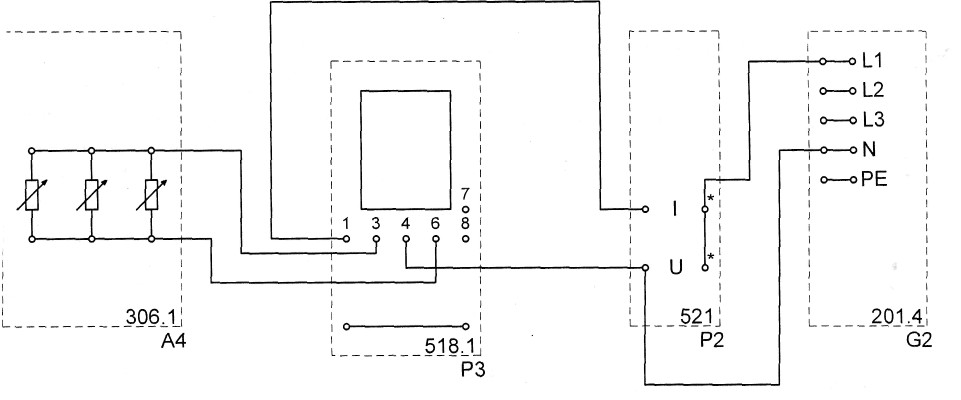

Перечень аппаратуры

Обозначение	Наименование	Тип	Параметры
G2	Трехфазный источник питания	201.4	-400 В /6 А
А4	Активная нагрузка	306.1	220В/ 3x0. ..50 Вт
Р2	Однофазный ваттметр	521	0... 200 Вт/ Ш = ~ 220 В / 1н=1,ОА
РЗ	Счетчик электрической энергии	518.1	Электронный / Однофазный / активной энергии 220 В / 5-50 А
