Все имена файлов и папок только ЛАТИНИЦА!!!

Импорт геометрии ПП в ANSYS  IcePack из P-CAD и Altium Designer (используются файлы форматов IDF и ODB++)

Экспорт IDF и ODB++ из P-CAD

Экспортируем IDF из P-CAD. Файлы формата ODB++
    если при анализе в ANSYS IcePack требуется учитывать переходные отверстия, то необходимо экспортировать ПП в Altium Designer и уже из него получить формат ODB++ если при анализе в ANSYS Ice Pack не требуется учитывать переходные отверстия, то получаем ODB++ напрямую из P-CAD.

Импорт в IcePack файлов IDF и ODB++ (для P-CAD)

Открываем программу IcePack и в предложенном меню выбираем NEW

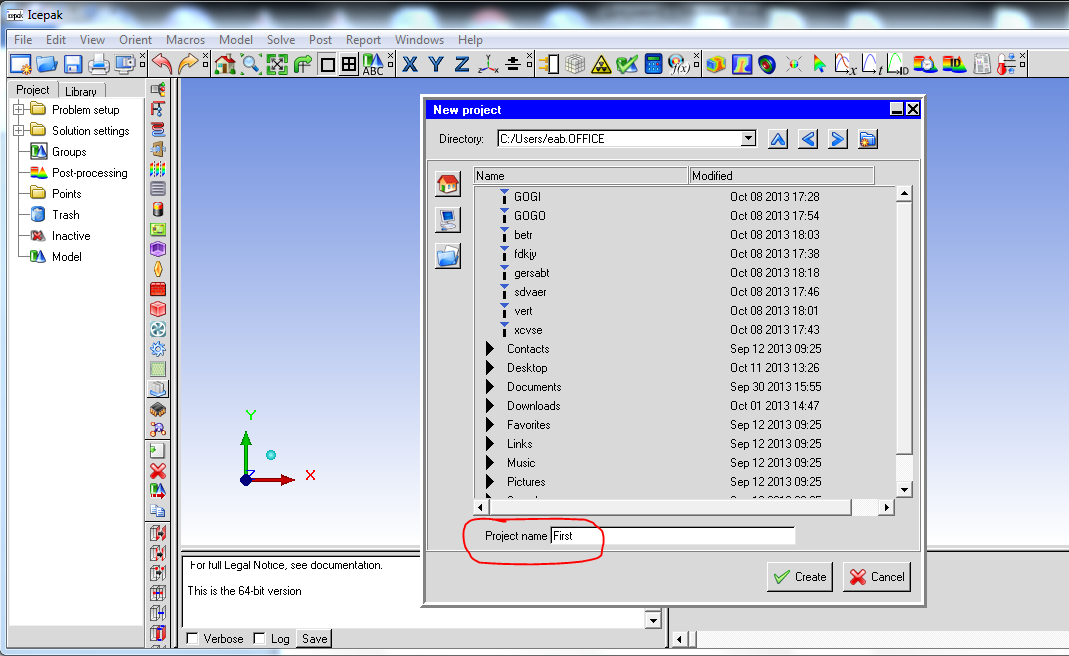

Вводим имя вашего проекта в IcePack (наприме, First) и нажимам кнопку Create

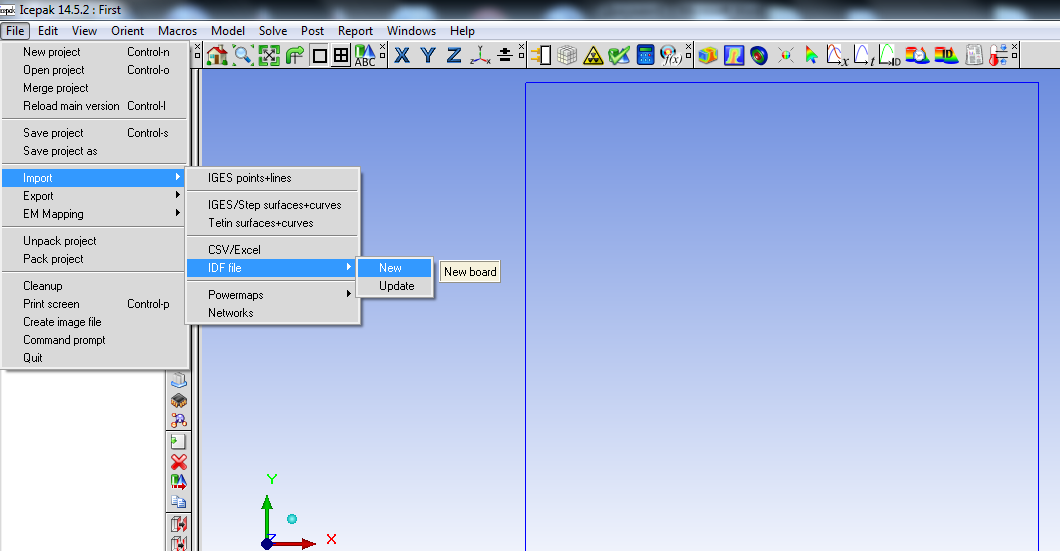

Далее выбираем меню File – Import – IDF file - New

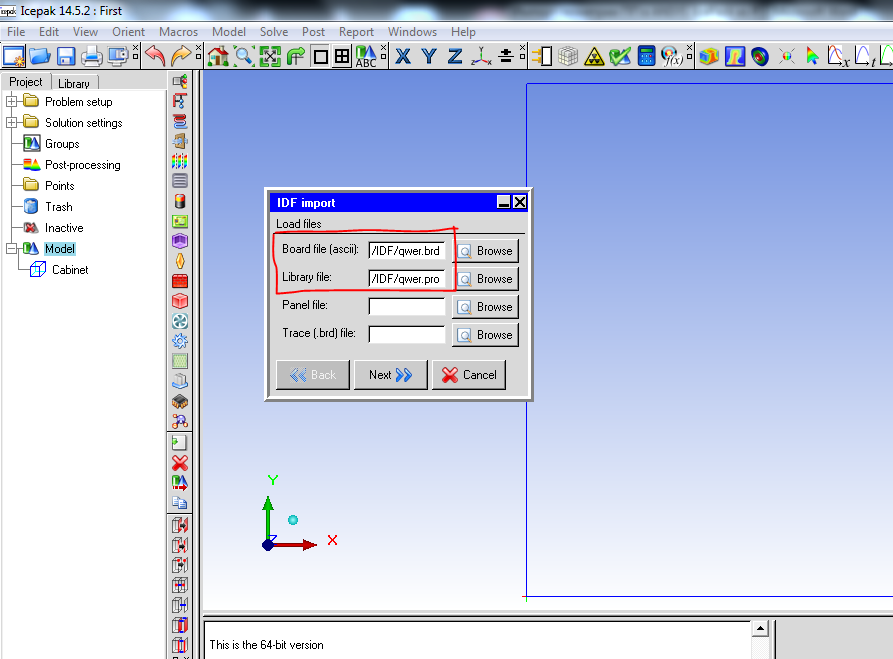

В появившемся меню выбираем Browse и далее выбираем файл с расширением. BRD в папке IDF.

Получаем следующее и нажимаем Next

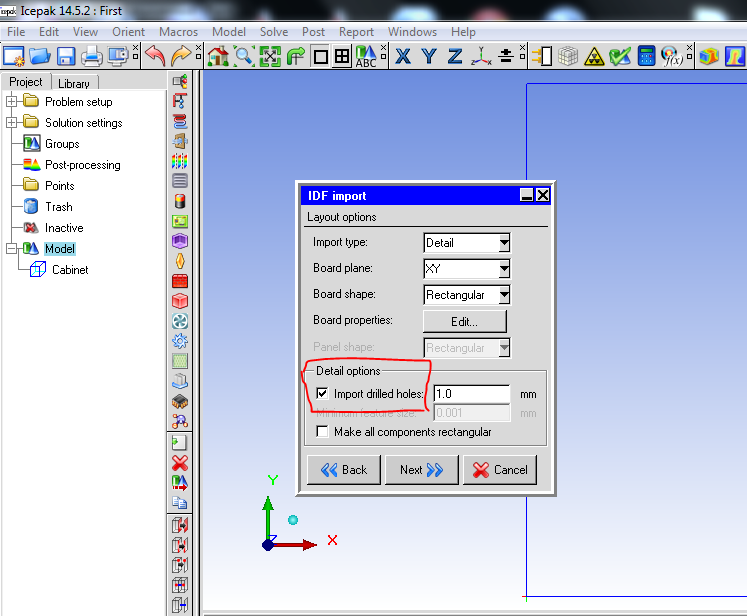

В следующем меню устанавливаем галку Import Drillid Holes и нажимаем Next

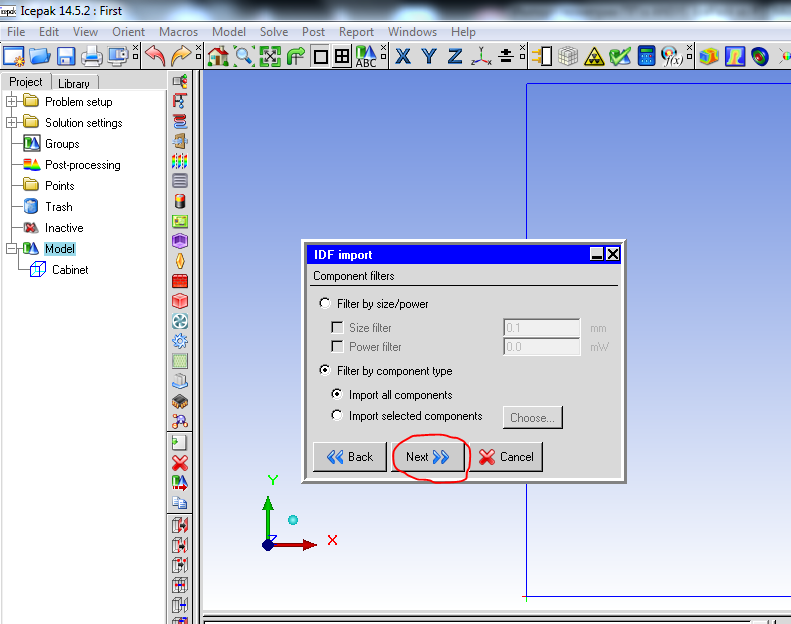

Получаем следующее меню, нажимаем Next

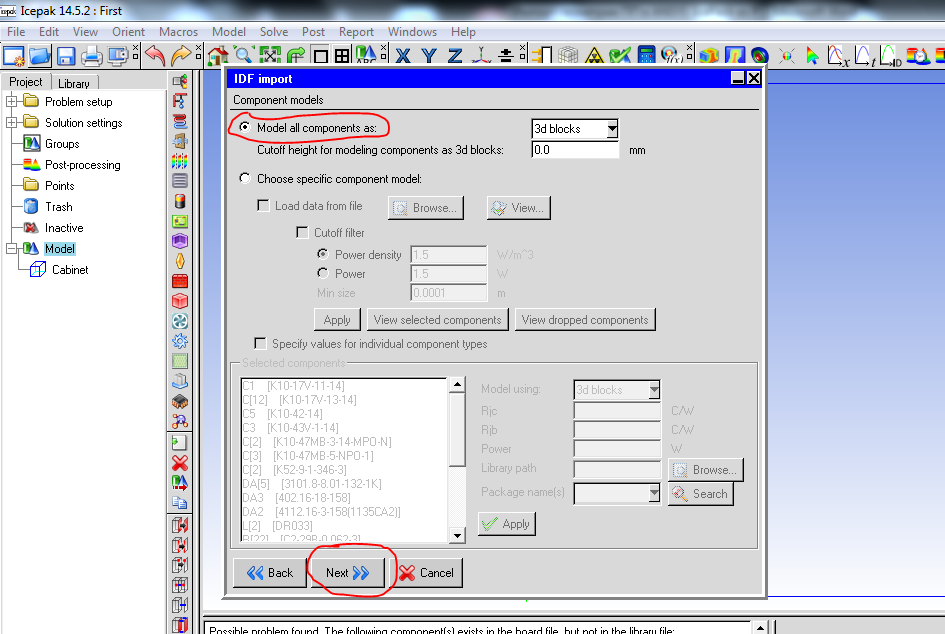

В следующем меню выбираем Model all components as и нажимаем Next

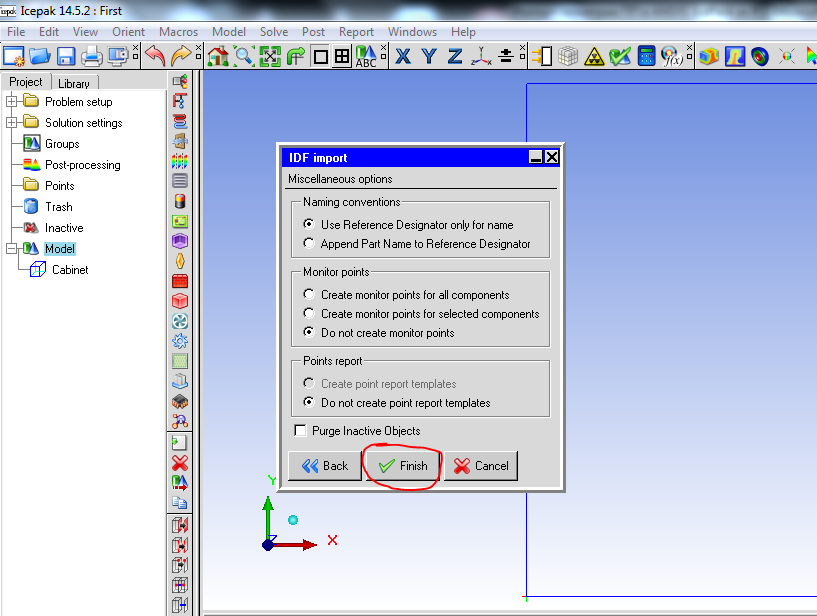

В следующем меню оставляем всё по умолчанию и нажимаем кнопку Finish

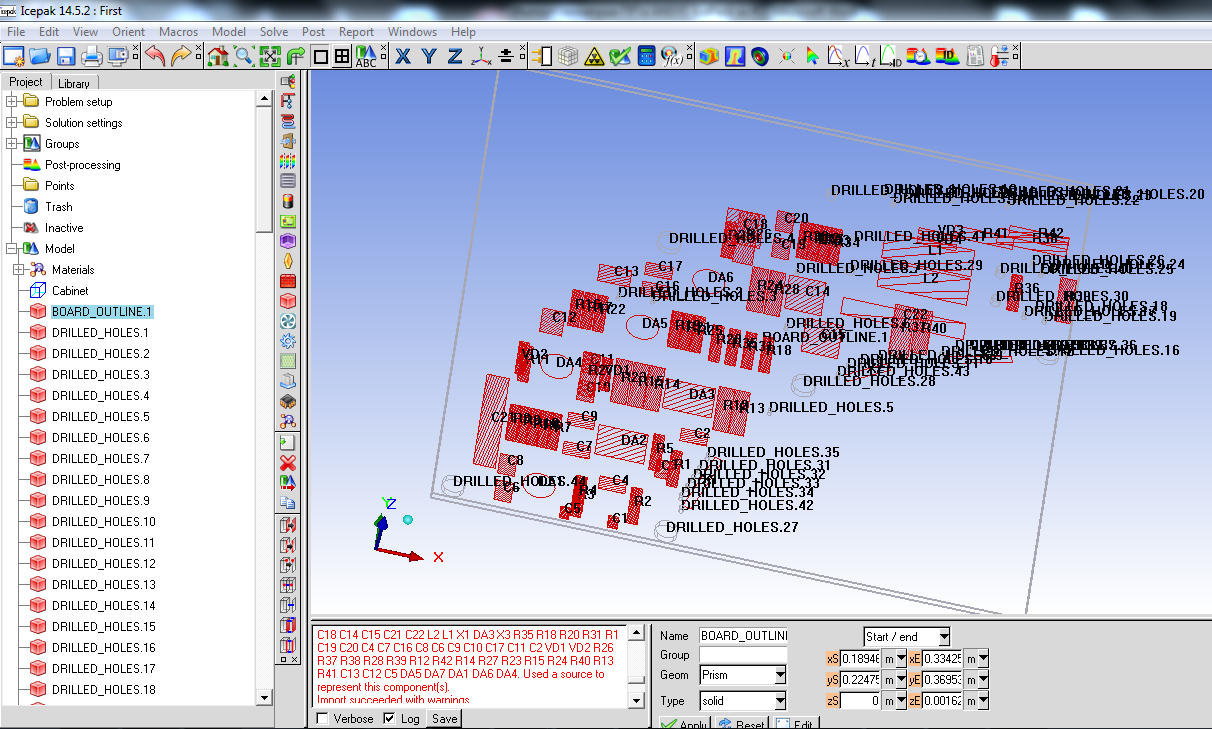

Получаем следующее

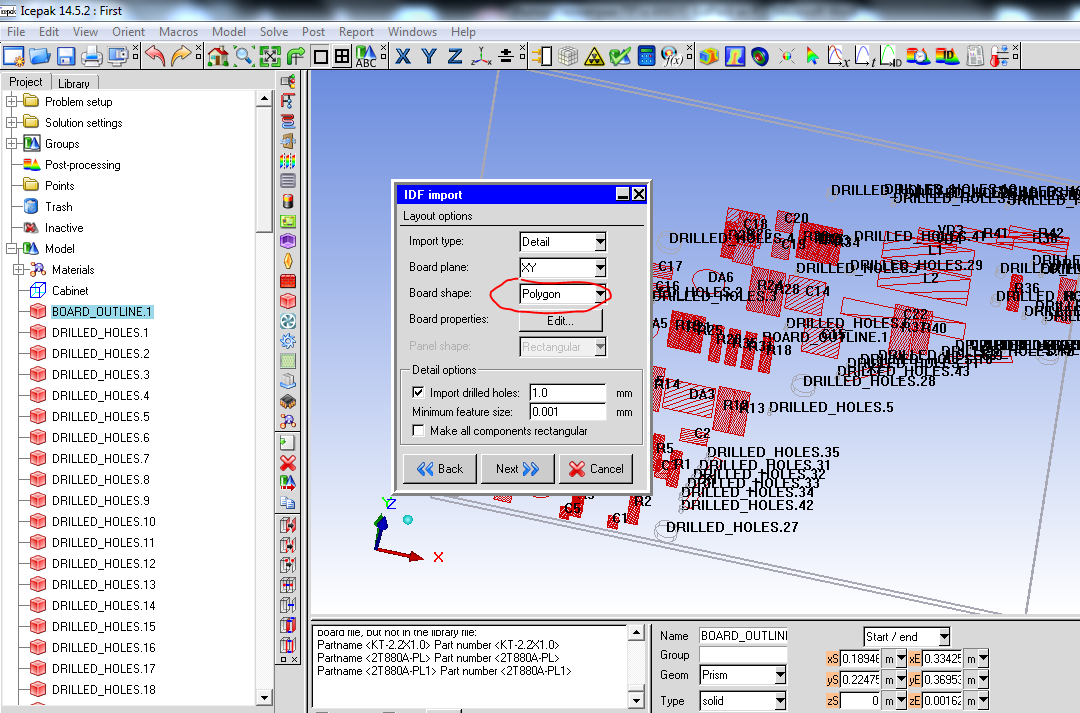

Далее, выполняем все шаги заново начиная с пункта № 3, но в шаге № 6 выбираем ещё Board Shape: Polygon.

Остальные шаги повторяем без изменения до 9 шага включительно!

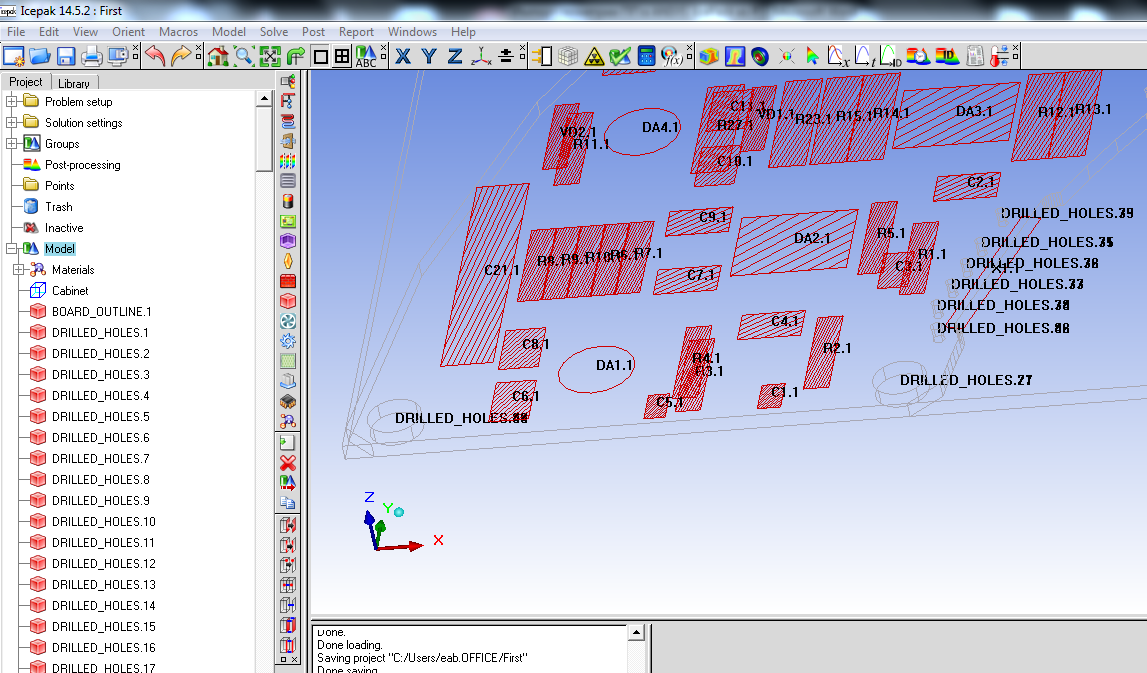

Получаем готовую геометрию ПП без переходных отверстий и дорожек.

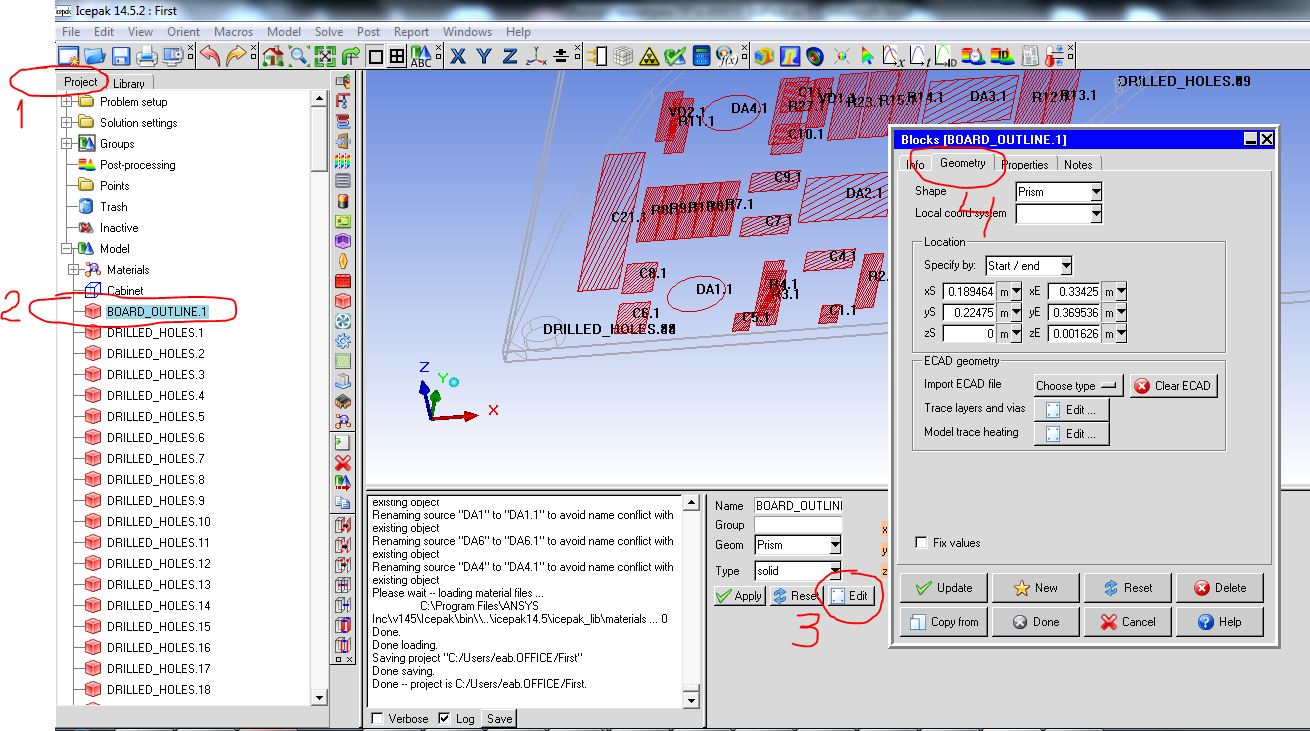

Далее в окне Project выбираем Board_Outline, нажимаем Edit и в появившемся меню выбираем подменю Geometry

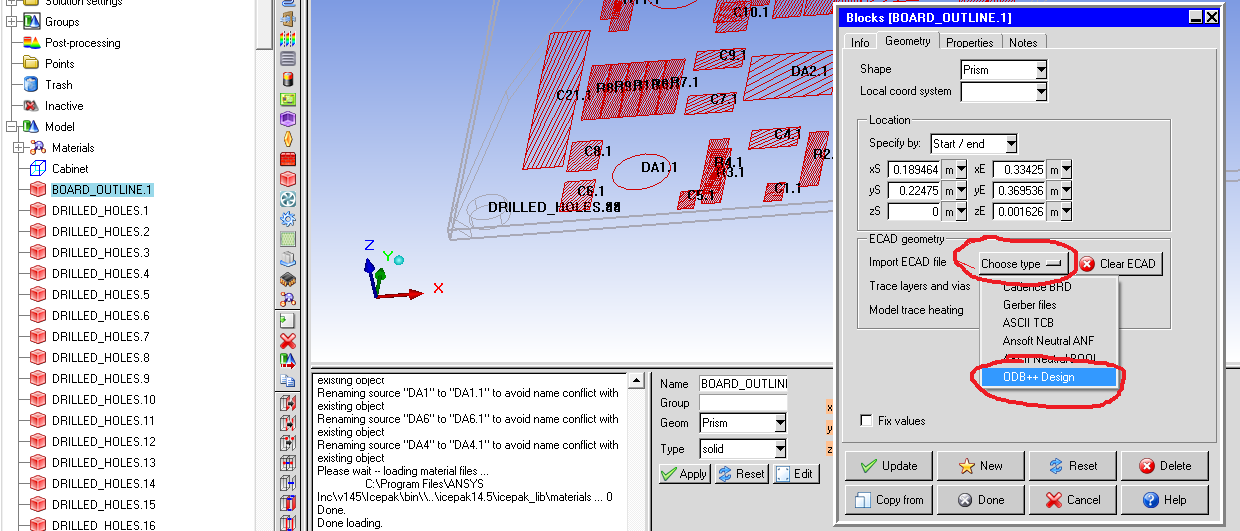

Выбираем кнопку Choose type и выбираем ODB++ Design

В появившемся меню нажимаем кнопку Browse, выбираем папку ODB  и нажимаем Ok

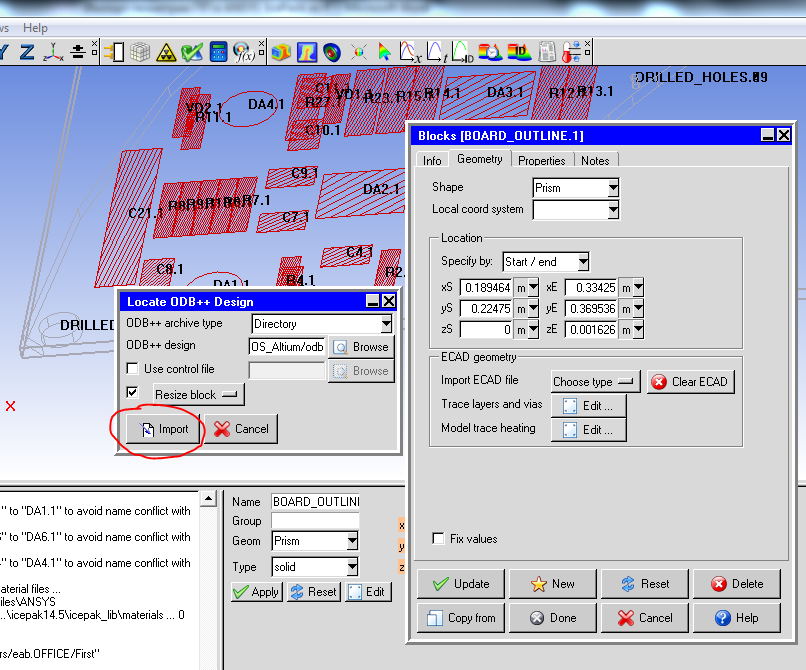

Нажимаем кнопку Import.

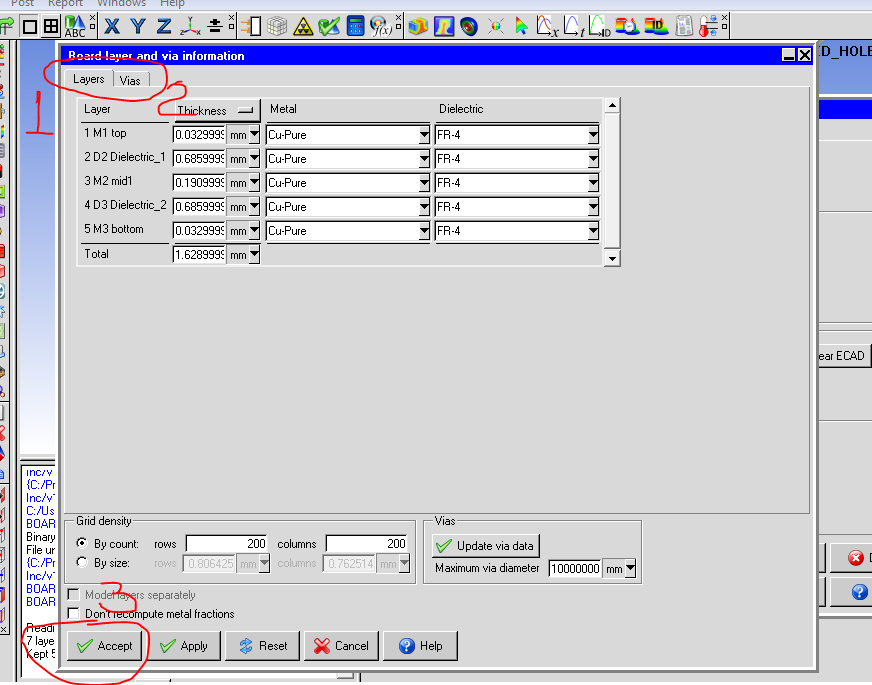

В появившемся меню проверяем наличие слоёв и переходных отверстий. Нажимаем кнопку Accept.

В появившемся меню нажимаем Resize cabinet

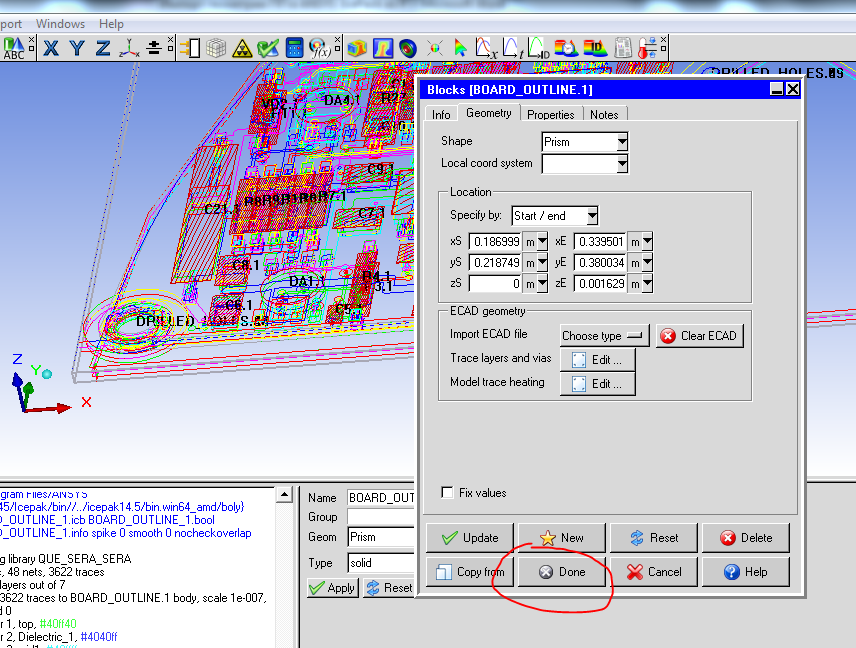

Нажимаем Done

Экспорт IDF и ODB++ из Altium Designer

Экспортируем IDF и ODB++

Импорт в IcePack файлов IDF и ODB++ (для Altium Designer)

Повторите все шаги с 1-го по 19-ый, в шаге № 6 выбираем СРАЗУ Board Shape: Polygon и игнорируем шаг № 11.
