Применение статистических методов при анализе отказов у потребителя (стр. 5 )

- радиочасы;

- субблок;

- счетчик;

- прочие устройства.

Данные по отказам приведены в таблице 1.

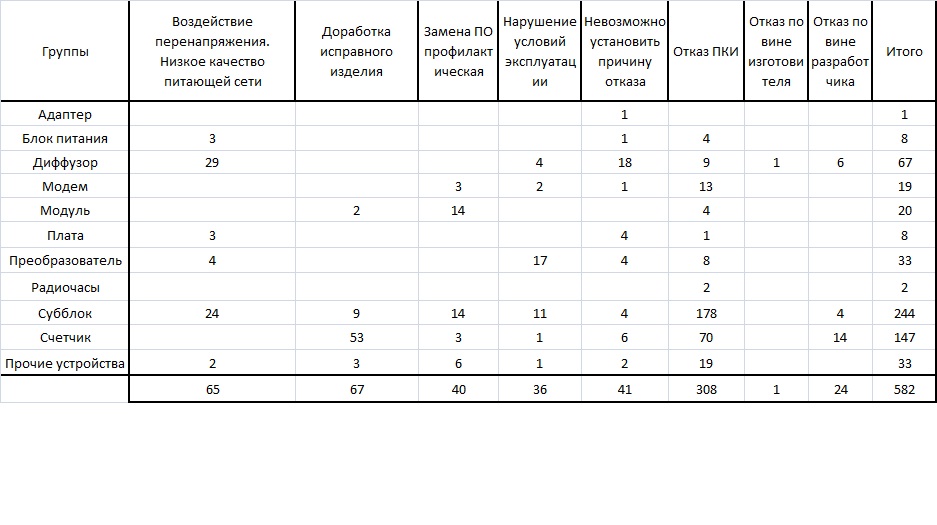

Таблица 1. Количество дефектных изделий в зависимости от причины отказа изделия

2.3. Оценка и представление результатов

Посчитав количество несоответствий по 8 видам отказов получаем:

- Воздействие перенапряжения. Низкое качество питающей сети – 65;

- Доработка исправного изделия – 67;

- Замена ПО профилактическая – 40;

- Нарушение условий эксплуатации – 36;

- Невозможно установить причину – 41;

- Отказ ПКИ – 308;

- Отказ по вине изготовителя – 1;

- Отказ по вине разработчика – 24.

По статистическим данным строят  диаграмму Парето, гистограмму или диаграмму рассеивания по факторам рассеяния, т. е. по причинам отказов, при дальнейшем детальном анализе. Во избежание сложных построений на рисунках 11 и 12 представлены гистограммы, основанные как на общих количествах дефектов, так и расслоенные по каждому виду дефектов в отдельности. Гистограммы, как простой статистический метод, построенные по данным таблицы 1 наглядно изображают состояние процесса.

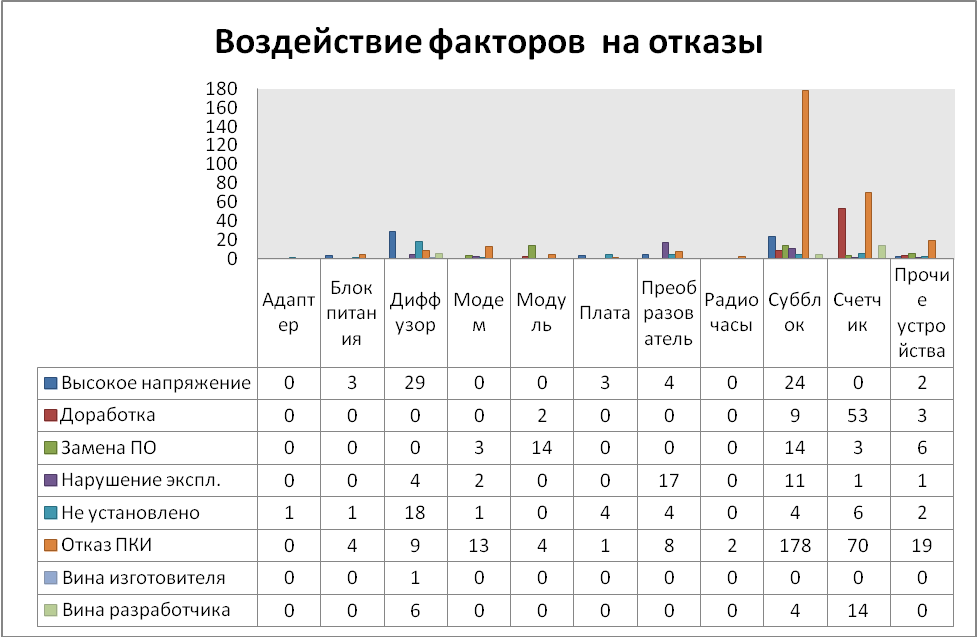

Рисунок 11 - Гистограмма по воздействию факторов на отказы с расслоением

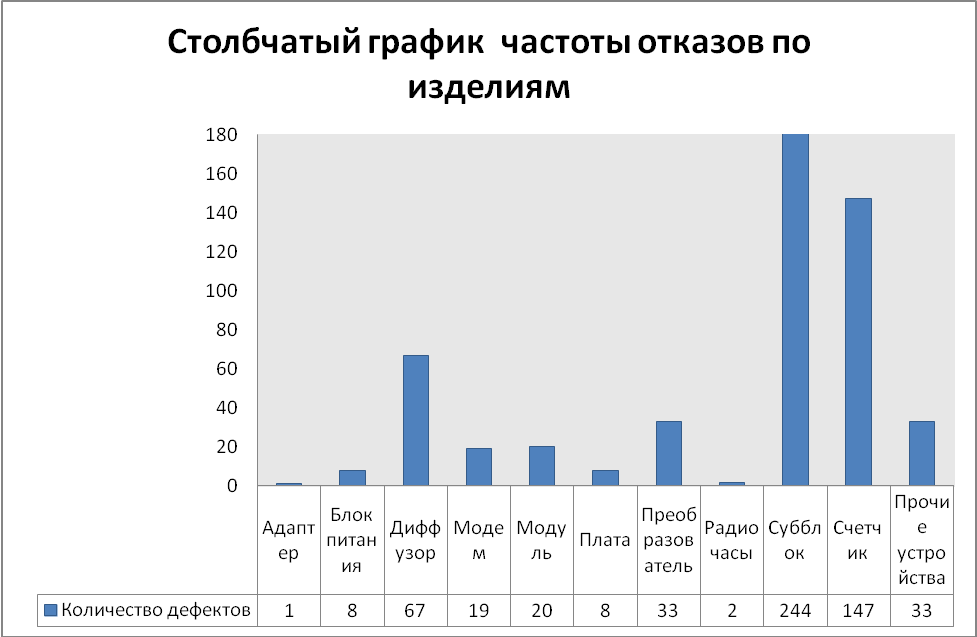

Рисунок 12 - Гистограмма в виде столбчатого графика частоты отказов по изделиям

Вывод:

Анализ гистограммы по видам дефектов показывает, что наибольший процент дефектов составляет отказ ПКИ (приборов контроля изоляции) и наиболее часто бракуемое изделие по этой причине - субблок. Необходимо установление связей данной причины дефекта с прочими имеющимися для выявления скрытых причин несоответствий. Субблок является составной частью контроллера.

Контроллер является проектно-компонуемым изделием, состав и информационная емкость (количество каналов) контроллера по каждой функции, а также тип и количество интерфейсов определяются типом и количеством субблоков, входящих в состав контроллера, и зависят от характеристик объекта, на котором контроллер будет установлен. Так как субблок – это узел или объединение множества элементов, электрическая изоляция этих элементов представляется весьма сложной задачей.

Возможные проблемы:

- сбой защиты от снижения напряжения;

- быстрый разряд аккумулятора;

- короткие замыкания;

- перенапряжение на выходе;

- повышенное напряжение питающей сети;

- сбой автоматического отключения обогрева.

Рекомендации:

- модернизация  ПКИ;

- увеличение время срока службы (на данный момент около 12 лет);

- увеличение выдержки в условиях относительной влажности при больших значениях тока и напряжения;

- увеличение сопротивления изоляции между соединенными вместе цепями переменного тока.

Заключение

Существует огромный выбор статистических методов для анализа информации, их выбор зависит от различных условий и того, что именно требуется исследовать.

Расслоение данных является весьма трудоемким процессом, несмотря на кажущуюся легкость использования, все дело в выборе правильной группировки и стратифицирующего признака, а также анализе на скрытые причины дефектов.

Анализ гистограммы по видам дефектов показывает, что наибольший процент дефектов составляет отказ ПКИ (приборов контроля изоляции) и наиболее часто бракуемое изделие по этой причине - субблок. Следовательно, разработаны мероприятия по устранению данного вида дефекта.

Список использованной литературы

1. ГОСТ Р ИСО/ТО 10017-2005. Статистические методы. Руководство по применению в соответствии с ГОСТ Р ИСО 9001

2. Сундарон методы контроля и управления качеством, часть 1 / Учебное пособие, изд.: ВСГТУ, 9 с., 2002 г.

3. , Е 91  Статистические методы в управлении качеством продукции:  учебное пособие./ , . – М. : КНОРУС, 2006.

4. ГОСТ Р ИСО 10576-1-2006 Статистические методы. Руководство по оценке соответствия установленным требованиям. Часть 1. Общие ГОСТ Р 51901.16-2005 Менеджмент риска. Повышение надежности. Статистические критерии и методы оценки.

5. СП Руководство по эксплуатации М96.015.00.000 РЭ. КОНТРОЛЛЕР ОМЬ-1

6. B. Я. Белобрагин, , C. А. Пахомова, . Учебное пособие / Управление качеством продукции. РИА «Стандарты и качество», 2005 г.

7. . Статистические методы в управлении качеством. Учебное пособие.-Ульяновск: УлГТУ. - 134 с. - 2003 год

8. , Ендерюкова статистических методов при анализе отказов технических средств / Вестник науки и образования №4 (6), изд: Олимп, с. 118-123, 2016 г.

9. Егоров обработки статистических данных об отказах многокомпонентных узлов и ошибки в их применении / ВИНИТИ РАН, 17 стр., 2007 г.

10. Обзор методов статистического анализа данных [Электронный ресурс]: http://www. statlab. kubsu. ru/node/4
