Средства индивидуальной защиты для работников агропромышленного комплекса Российской Федерации (стр. 11 )

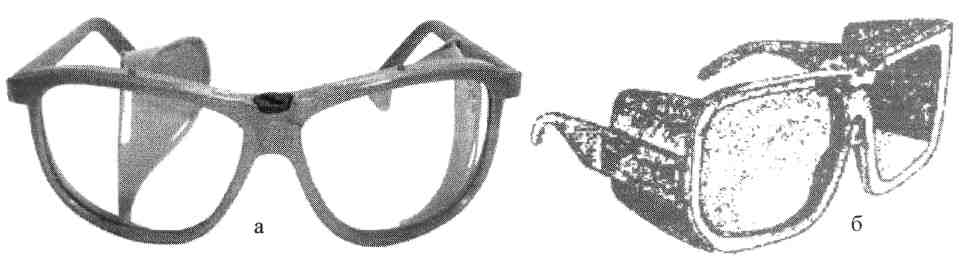

Рисунок 43 – Очки защитные открытые:

а – О2; б – О12-ЛНС

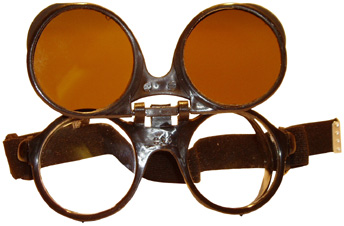

Рисунок 44 – Очки защитные двойные ОД 2

Для защиты глаз спереди, с боков, сверху и снизу от ультрафиолетового и инфракрасного излучений от ослепляющей яркости видимого излучения при газосварке применяют очки защитные закрытые с непрямой вентиляцией ЗН12-Г-1Н, ЗН12-Г-2Н; ЗН12-Г-ЗН со светофильтрами типа Г (рис. 45, а.), в которых номер светофильтра зависит от мощности сварки.

Для газосварочных работ рекомендуется применять также очки защитные закрытые с непрямой вентиляцией и регулирующей перемычкой ЗНРЗ со светофильтрами Г-1, Г-2, Г-3. (рис. 45, б). Данные очки рекомендуется применять и рабочим при электросварке на открытых площадках.

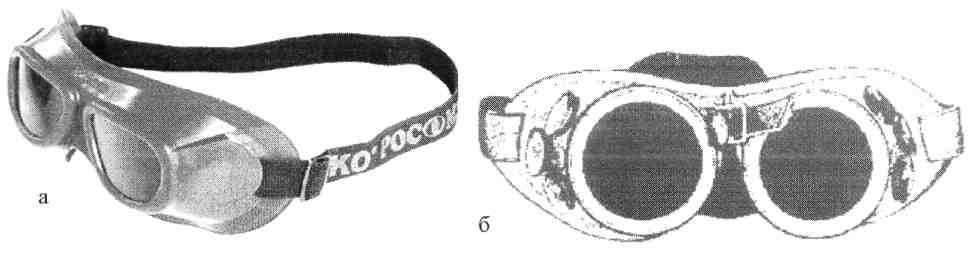

Рисунок 45 – Очки защитные открытые с непрямой вентиляцией:

а – ЗН12-Г-1Н, ЗН12-Г-2Н, ЗН13-Г-ЗН; б – ЗНРЗ с регулирующей перемычкой

Для защиты от вредных излучений при электросварочных работах применяют очки закрытые с непрямой вентиляцией и регулирующей перемычкой ЗНР-1 со светофильтрами С-4, С-5, С-6, С-7, С-8, С-9 (рис. 46), очки защитные закрытые двойные с непрямой вентиляцией ЗНД 2 со светофильтрами В-1, В-2, В-3 (рис. 47).

Рисунок 46 – Очки закрытые с непрямой вентиляцией, регулирующей перемычкой ЗНР-1 со светофильтрами С-4, С-5, С-6, С-7, С-8, С-9

Рисунок 47 – Очки защитные закрытые двойные с непрямой вентиляцией ЗНД-2 со светофильтрами В-1, В-2, В-3

Светофильтры С-4, С-5, С-6, С-7, С-8, С-9 рекомендуется применять в зависимости от тока и способа сварки.

Светофильтры марок В-1, В-2, В-3 применяются при электросварочных работах для защиты глаз вспомогательных рабочих.

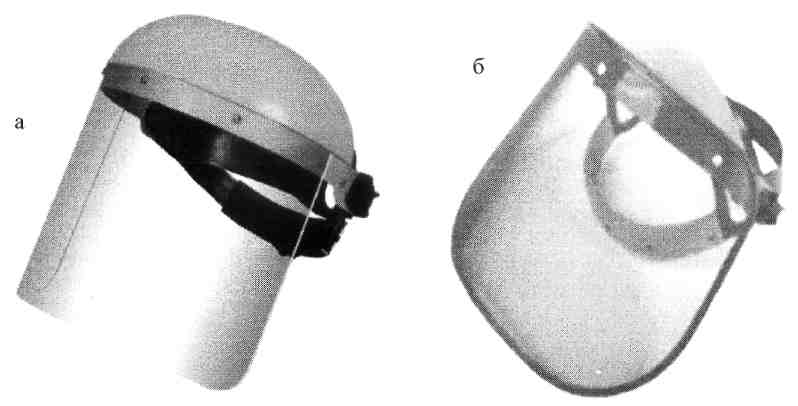

Рисунок 48 – Щитки защитные наголовные:

а – с бесцветным экраном НБТ-1; б – НС-1

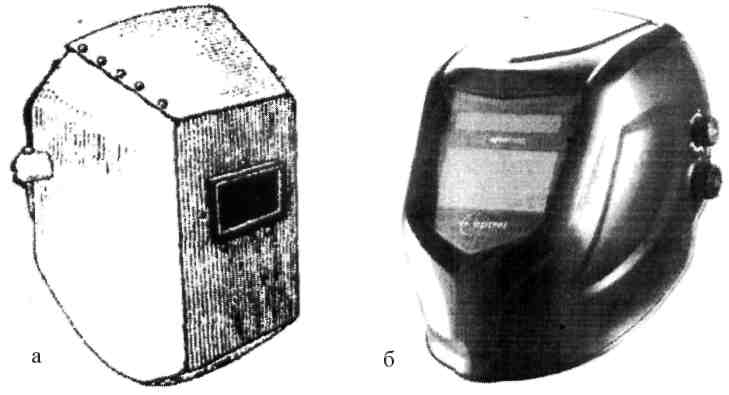

Рисунок 49 – Щиток ЩЭУ-1 для защиты электросварщика со светофильтрами картонный (а) и пластиковый (б)

Светофильтры изготавливаются из темно-желто-зеленого стекла в виде круглых шайб. Светофильтры В-1 и В-2 предназначены для работы в закрытых цехах, В-3 – на открытых площадках.

При выполнении газосварочных работ сварщику необходимо применять светофильтры желто-зеленого цвета марки Г-1, Г-2, Г-3. применяются эти марки светофильтров в зависимости от мощности сварки и резки металла газом.

Существуют еще марки светофильтров П-1, П-2, П-3, которые применяются при работе у мартеновских печей и Д-1, Д-2, Д-3, применяемые у доменных, стекловаренных и нагревательных печей.

Для защиты лица и глаз от твердых частиц и брызг жидкостей, расплавленного металла, излучений сварочной дуги и искр служат защитные щитки и маски НБТ-1 (рис. 48, а), НС-1 (рис. 48, б), ЩЭУ-1 (рис. 49).

4. Защитные средства органов слуха

На предприятиях, где не удается снизить производственный шум до предельного допустимого уровня, приходится прибегать к средствам индивидуальной защиты органов слуха.

Различают наружные (наушники) и внутренние противошумы. Наружные противошумы предназначены для защиты рабочих от высокочастотного производственного шума.

Противошумные наушники ВЦНИИОТ-1 (рис. 50, а) рекомендуется применять для защиты от воздействия высокочастотных (свистящих, звенящих, шипящих) шумов с уровнем до 105 дБ. Наушники эффективны при обслуживании компрессоров, механической обработке материалов и испытании двигателей внутреннего сгорания (клепальщики, обрубщики, станочники). Они состоят из полиэтиленовых корпусов, внутри которых имеется металлическая распорка. Поворот и изгибание распорки позволяют индивидуально подгонять наушники к околоушной области. Звукопоглотителем служит эластичный поропласт.

Для защиты органов слуха от воздействий высокочастотных шумов с уровнями до 120 дБ применяются наушники ВЦНИИОТ-2 (рис. 50, б), ВЦНИИОТ-2М (рис. 50, в). Рекомендуется использовать в компрессорной с несколькими установками и на участке испытания двигателей внутреннего сгорания с большими уровнями шума (операции металлообработки, компрессовщики, дизелисты, машинисты генераторов). Наушники состоят из двух противошумов и пружинящего оголовья. Имеют звукоизолирующий пластмассовый корпус, звукопоглотители из ультратонкого стекловолокна с покрытием из легкопродуваемого поролона. При помощи специальных дырочек в стенках корпусов и бортах протекторов давление в ухе выравнивается с внешним атмосферным давлением воздуха.

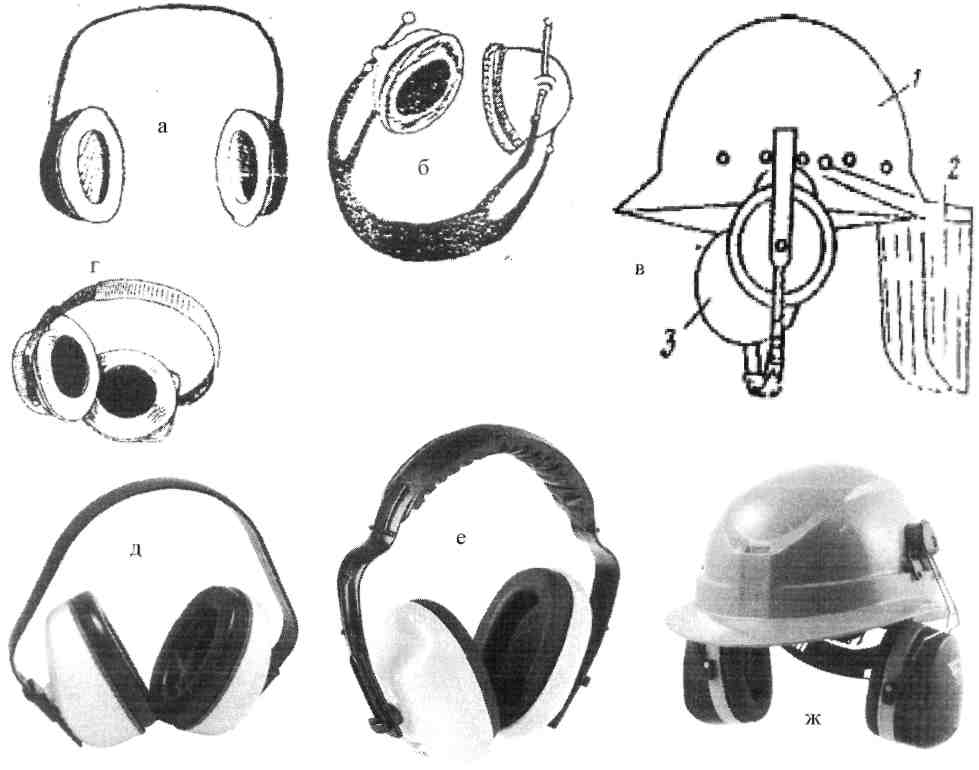

Рисунок 50 – Противошумные наушники:

а – ВЦНИИОТ-1; б – ВЦНИИОТ-2; в – ВЦНИИОТ-2М: 1 – каска; 2 – Защитный щиток ЩН-7; 3 – противошумные наушники; г – ВЦНИИОТ-7И; д – лайтенинг Л2FHV32g; СОМЗ-3 ПУМА; Amparo 333736

Противошумные наушники ВЦНИИОТ-7И (рис. 50, г) предназначены для защиты органов слуха от воздействий высокочастотных производственных шумов с уровнем до 115 дБ. Они состоят из двух пластмассовых звукоизолирующих корпусов, звукопоглотителей из эластичного поропласта, гидравлических уплотняющих протекторов из полимерной пленки и пружинящего оголовья из стальной ленты. В каждом корпусе имеются по два звукопроводящих отверстия, перекрываемых подвижными заслонками. При открытых заслонках защитная способность наушников снижается, однако это улучшает условия слухового контроля за работой механизмов

Рекомендуются для защиты от воздействия шума при земляных, слесарных, столярных работах, в условиях высоких физических нагрузок и повышенных температур.

Внутренние противошумы (заглушки-антифоны, вкладыши) вставляют непосредственно в наружный слуховой проход, они избавляют рабочего от вредного шума станков, позволяют различать разговорную речь.

Противошумные заглушки-антифоны предназначены для защиты органов слуха от средне и высокочастотного шума до 110 дБ (рис. 51). Состоят из пластмассового стержня и надетого на него резинового колпака. Заглушки выполняют трех диаметров: 8; 8,5; 9 мм, что позволяет подбирать их в зависимости от размеров слухового канала.

Рекомендуются для защиты от воздействия шума при земляных, слесарных, столярных работах, а также трактористам-машинистам сельскохозяйственного производства, машинистам компрессорных установок, испытателям двигателей и работникам по их обслуживанию.

Рисунок 51 – Противошумные заглушки-антифоны

Противошумные вкладыши «Беруши» предназначены для индивидуальной защиты органов слуха от высокочастотного шума до 100 дБ (рис. 52).

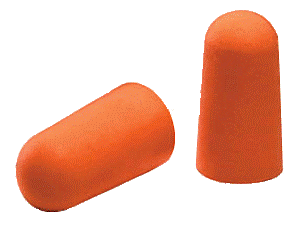

Рисунок 52 – Противошумные вкладыши «Беруши»

5. Защитные средства от поражения

электрическим током

К средствам индивидуальной защиты от поражения электрическим током относятся: инструмент и приспособления для работы под напряжением; приборы и приспособления для распознавания напряжения; средства изоляции человека.

Все защитные средства от поражения электрическим током делятся на основные и дополнительные.

К основным защитным средствам относятся такие средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых можно касаться токоведущих частей, находящихся под напряжением. Поэтому основные защитные средства испытывают напряжением, зависящим от рабочего; оно должно быть не менее трехкратного рабочего напряжения в установках с изолированной или заземленной через компенсирующие аппараты нейтралью и не менее трехкратного фазного напряжения в установках с глухим заземлением нейтрали.

Основные защитные средства изготавливают из материалов с устойчивой диэлектрической характеристикой (бакелит, фарфор, эбонит, гетинакс и др.) на заводах по стандартам; Они имеют клеймо, указывающее для каких напряжений эти средства предназначаются. Так, например, изолирующие клещи можно применять только при напряжениях до 35 В; клещи с деревянными ручками – до 500 В; при работе с более высокими напряжениями ручки клещей должны быть из бакелита.

Изолирующие штанги применяют для включения и выключения разъединителей, предохранителей и других высоковольтных устройств.

В качестве изолирующего материала используют эбонит, бакелит, проваренное в масле дерево. Наконечники штанг – металлические.

Штанга является основным изолирующим защитным средством, то есть она может длительно выдерживать рабочее напряжение установки.

Применяются штанги в электрических установках всех напряжений. По своему назначению штанги делятся на три вида: оперативные, ремонтные и измерительные.

Оперативные штанги предназначены для операций с однополюсными разъединителями, то есть для включения и отключения их под напряжением и для наложения временных переносных защитных заземлений. Ремонтные штанги предназначены для производства профилактических, ремонтных и монтажных работ: очистки изоляции от пыли, установки на провода линий гасителей вибрации, установки разрядников и т. п.

Измерительные штанги предназначены для производства измерений в электроустановках, находящихся в работе: контроля качества контактных соединений токоведущих частей путем измерения сопротивления или температуры контактов и т. п. Штанги могут быть выполнены и так, что ими можно производить различные виды работ – оперативные, ремонтные и измерительные. Это достигается специальной конструкцией рабочей части или же конструкцией штанги, которая позволяет заменить рабочие части. Такие штанги называются универсальными.

Каждая штанга независимо от ее назначения имеет три основные части: рабочую часть, изолирующую часть и ручку-захват (рис. 53).
