Средства индивидуальной защиты для работников агропромышленного комплекса Российской Федерации (стр. 5 )

Противогазовые коробки специализированы по назначению и отличаются между собой составом сорбентов, а по внешнему виду маркировкой и окраской (см. табл. 6).

Противогазы комплектуются на выбор лицевыми масками ШМ-62У, МГП (МГП-В), ППФ-88.

Противогаз промышленный малого габарита ПФМ-1 (рис. 11) предназначен для защиты органов дыхания, лица и глаз от воздействия вредных примесей, содержащихся в воздухе в виде газов, паров и аэрозолей (пыли, дыма, тумана). В комплект ПФМ-1 входит лицевая часть, малогабаритная фильтрующе-поглощающая коробка, сумка для ношения и хранения противогаза, флакон с па-смазкой для предохранения от запотевания панорамного стекла. Противогаз обеспечивает очистку вдыхаемого воздуха от вредных веществ до уровня предельно допустимых концентраций в воздухе рабочей зоны. Он позволяет выполнять работы любой степени тяжести в течение всей рабочей смены.

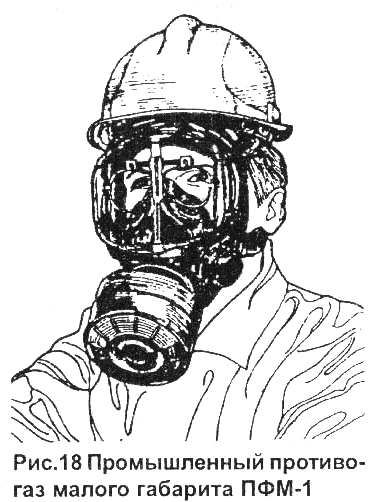

Рисунок 11 – Противогаз ПФМ-1

Противогаз промышленный фильтрующий малогабаритный ППФМ-89 (рис. 12, а) применяется для индивидуальной защиты органов дыхания, зрения от воздействия вредных газов, паров, пыли, дыма, тумана, присутствующих в воздухе. Применять этот противогаз можно при температурах окружающей среды от -30 до +50°С. Масса противогаза в комплекте (без сумки) не более 900 г.

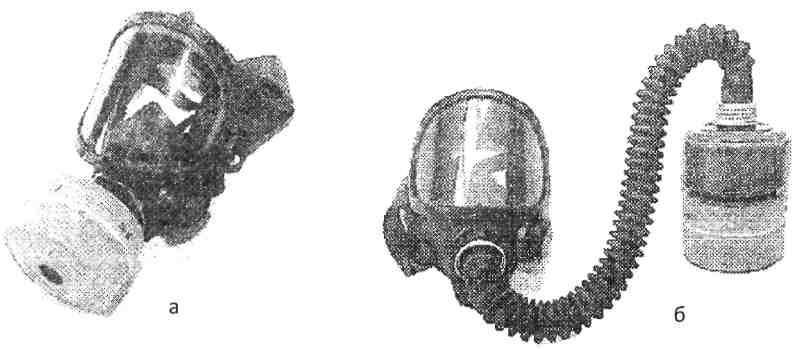

Рисунок 12 – Противогазы промышленные фильтрующие с панорамной маской ППМ-88:

а – ППФМ-89; б – ППФМ-92

Противогаз промышленный фильтрующий модульный ППФМ-92 (рис. 12, б) предназначен для защиты органов дыхания, глаз и лица человека от газо - и парообразных вредных примесей и аэрозолей. Суммарная доля газо - парообразных примесей не должна быть более 0,5% при использовании одного поглощающего элемента и не более 1% (для аммиака 2%) при применении двух поглощающих элементов, за исключением фосфористого и мышьяковистого водорода.

У этой модели противогаза много достоинств и отличительных особенностей. Во-первых, в противогазе используются шлем-маска ШМП-1 (ШМ-62у) или промышленная панорамная маска ППМ-88. Во-вторых, противогаз модульного типа, что позволяет пользоваться одним или двумя поглощающими элементами дополнительно еще и фильтрующим. Если используется один фильтрующий элемент, то он крепится непосредственно к маске, если два – тогда с соединительной трубкой. Противогаз комплектуется коробками 6 различных марок – А, В, Г, К, КД, С. Это позволяет выполнить значительное количество комбинаций сборки в зависимости от потребности. В-третьих, он позволяет осуществлять одновременную защиту от различных вредных веществ без уменьшения времени защитного действия по каждой отдельной примеси. И, наконец, что также немаловажно, разработан противогаз на основе дополнительного патрона ДПГ-3, широко используемого в гражданской обороне.

Масса с одним поглощающим элементом – 1 кг, с двумя поглощающими и одним фильтрующим – 1,5 кг.

1.1.4. Гражданские противогазы

Противогазы гражданские предназначены для защиты личного состава гражданской обороны и взрослого населения страны от оружия массового поражения и химически опасных веществ.

Рисунок 13 – Противогазы гражданские:

а – ГП-7; б – ГП-7В; в – ГП-7ВМБ; г – ГП-9; д – ГП-9В

Гражданские противогазы применяются для защиты органов дыхания, глаз и кожи лица человека от отравляющих веществ, радиоактивных аэрозолей и биологических (бактериальных) средств. Защищают от паров отравляющих веществ нервнопаралитического действия типа зарин, зоман, общеядовитого действия типа хлорциан, синильная кислота со временем защитного действия до 6 часов. Защищают от капель отравляющих веществ кожно-нарывного действия типа иприт со временем защитного действия до 2-х часов при температуре окружающего воздуха от минус 40оС до плюс 50оС.

Лицевые части гражданских противогазов изготавливаются 3-х размеров: 1, 2, 3.

Весят противогазы не более 1,0 кг, а противогазы с питьевым устройством не более 1,1 кг.

Таблица 11 – Характеристика гражданских противогазов

Марка противогаза	Площадь поля зрения маски, %	Содержание СО2, %	Питьевое устройство
Противогаз ГП-7	34	до 1,5	нет
Противогаз ГП-7В	34	до 1,5	есть
Противогаз ГП-7Б	34 или >70	до 1,5	нет
Противогаз ГП-7ВМБ	34 или >70	до 1,5	есть
Противогаз ГП-9	>70	до 0,6	нет
Противогаз ГП-9В	>70	до 1,5	есть

Все противогазы укомплектованы лицевыми частями (масками) с лямочным наголовным креплением. Маски поставляются в трех (реже в двух) размерах.

Противогазы ГП-7 (рис. 13, а) комплектуют масками старого образца типа МГП с круглыми очковыми стеклами и относительно небольшой площадью обзора. ГП-7 обеспечивают защиту от боевых отравляющих веществ, от органических, неорганических и кислых промышленных газов. Буква «В» в названии противогаза ГП-7В (рис. 13, б) означает наличие питьевого устройства.

Противогазы ГП-7Б комплектуют масками МГП или масками новых моделей с трапецеидальными стеклами которые обеспечивают площадь обзора более 70 %. Кроме газов, перечисленных для ГП-7, противогазы ГП-7Б обеспечивают защиту от аммиака и его соединений.

Противогазы ГП-9 (рис. 13, г) комплектуют панорамными масками. В конструкции таких масок предусмотрен подмасочник, что позволяет уменьшить количество вдыхаемого углекислого газа. В конструкции панорамных масок питьевое устройство не предусмотрено. Поэтому противогазы ГП-9В (рис. 13, д) с питьевым устройством комплектуют масками типа МП-04 (или аналогичными). Дополнительная противогазовая защита от паров ртути.

Гражданские противогазы с промышленными фильтрами УЗС ВК (рис. 14) с универсальными фильтрами типа A1B1E1K1P3 или A2B2E2K2P3 могут использоваться в случае отсутствия гражданских противогазов.

Рисунок 14 – Противогаз УЗС ВК

Противогазы УЗС ВК, выпускаемые заводом «Сорбент» с универсальными фильтрами отвечают требованиям МЧС России по защите населения не только при техногенных катастрофах, но и в особый период. Возможность их использования в так называемый «особый период» делает их в какой-то степени аналогами гражданских противогазов типа ГП. Подразумевается, что противогазы с коробками A1B1E1K1P3 являются альтернативой противогазов ГП-7Б. Максимальное время их использования в зоне поражения составляет 240 мин. Противогазы с коробкой A2B2E2K2P3 – до 360 мин.

Противогаз детский фильтрующий ПДФ-2Д (Ш) (рис. 15) предназначен для защиты от попадания в органы дыхания, глаза и на лица детей в возрасте старше 1,5 лет от отравляющих веществ, радиоактивных паров и аэрозолей и бактериальных (биологических) средств.

Рисунок 15 – Противогаз детский фильтрующий ПДФ-2Д (Ш)

ПДФ-2 комплектуется лицевой частью МД-4, фильтрующе-поглощающей коробкой ГП-7к, коробкой с не запотевающими пленками, сумкой для противогаза.

Маска МД-4 выпускается 3-х размеров: для дошкольников 1-2 размер, для школьников 2-3 размер.

Универсальная защитная система ВК (рис. 16) предназначена для защиты от отравляющих веществ, радиоактивных паров и аэрозолей, бактериальных (биологических) средств и аварийно химически опасных веществ ингаляционного действия: аммиака, хлора, гидрида сера, циан водорода, хлорциана, фосгена, аминов и др.

Рисунок 16 – Универсальная защитная система ВК

Фильтрующе-поглощающая система ВК комплектуется соединительной трубкой и используется в комплекте с маской гражданского противогаза МГП, панорамной маской ППМ-88, шлем-маской ШМП или детской маской МД-4.

Универсальная защитная система ВК является альтернативой противогаза ГП-7 в комплекте с дополнительным патроном ДПГ-3.

1.1.5. Защитные комплекты

Комплект автономный защитный индивидуальный АЗИК предназначен для защиты органов дыхания, лица и глаз от вредных веществ, присутствующих в воздухе в виде газов, паров, аэрозолей, а также головы – от механических воздействий. Может применяться при объемной доле вредных веществ в воздухе 10…100 ПДК.

Рисунок 17 – Комплект автономный защитный индивидуальный АЗИК

В комплект (рис. 17) входят каска, соединенная с прозрачным щитком, электровентилятор, автономный источник питания и две фильтрующе-поглощающие коробки, очищающие воздух, подаваемый вентилятором в органы дыхания.

В качестве фильтрующе-поглощающей системы используются коробки противогаза ПФМ-1, поглощающие патроны для защиты от выхлопных газов двигателей внутреннего сгорания ПЗ-2 (при положительных температурах), ПЗ-1 (при положительных и отрицательных температурах), ДПГ-3 (для защиты от аммиака).

1.1.6. Респираторы

Название «респиратор» произошло от латинского слова, означающего дыхание. Оно практически хорошо знакомо всем по очень распространенному заболеванию ОРЗ (острому респираторному заболеванию дыхательных путей).

Респираторы представляют собой облегченное средство защиты органов дыхания от вредных газов, паров, аэрозолей и пыли. Широкое распространение они получили в шахтах, на рудниках, на химически вредных и запыленных предприятиях, при работе с удобрениями и ядохимикатами, на металлургических предприятиях, при покрасочных, погрузочно-разгрузочных и других работах.
