Средства индивидуальной защиты для работников агропромышленного комплекса Российской Федерации (стр. 4 )

2. Далее идет надпись по стандарту EN 141. Она представляет собой сочетание букв латинского алфавита и цифр типа A2B3E3P3, А1В1E1P2, А2AXP3. Это маркировка фильтров для противогаза, соответствующая современным Российским и Европейским Стандартам. Настоящая маркировка точно определяет от каких типов газов (от аэрозолей какой дисперсности) при каких концентрациях и в течение, какого времени может защитить данное изделий.

3. Кроме надписи их отличительным признаком могут служить наклеенные на боковую поверхность фильтров полоски различных цветов (каждой букве соответствует свой идентификационный цвет).

4. Класс фильтра обозначается цифрами:

- класс 1 – фильтры низкой эффективности;

- класс 2 – фильтры средней эффективности;

- класс 3 – фильтры высокой эффективности.

В настоящее время производятся следующие фильтры для противогаза со стандартной соединительной резьбой М 40 (рис. 5). Масса фильтра противогаза, который используется в составе противогаза (без соединительной гофрированной трубки) не должна превышать 500 г. В случае использования фильтров с большей массой применение соединительной трубки обязательно.

Для основных марок фильтров для противогазов срок гарантийного хранения составляет, как правило, 3…5 лет. Для специальных марок фильтров противогаза срок гарантийного хранения составляет, как правило, 3 года.

На крышке каждой коробки имеется горловина с резьбой для присоединения к лицевой части. На дне коробки – круглое отверстие, через которое поступает воздух. Коробки марок СО и М имеют на дне коробки вместо отверстия горловину с резьбой. Их поглотители легко увлажняются, поэтому обе горловины (верхняя и нижняя) должны герметично закрываться колпачками с резиновыми прокладками. В противогазах других марок они закрываются только одним колпачком, а отверстие на дне коробки – резиновой пробкой.

Рисунок 5 – Фильтры противогаза:

а – Бриз А1Р1; б – Дон А1В1Е1К1; в – ФК-5МУ А2АХР3; г – ДОТ 460 А2В2Е2АХ; д – ФК В2Р3; е – ИЗОД А2В2Е2Р3

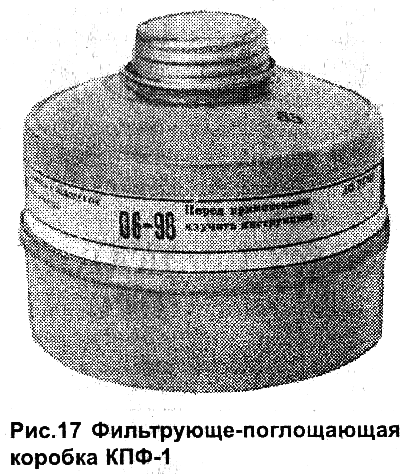

Рисунок 6 – Фильтрующе-поглощающая коробка КПФ-1

Для промышленных противогазов выпускаются фильтрующе-поглощающие коробки КПФ-1 марок А, В, Г, КД, МКФ (рис. 6). По внешнему виду они подобны коробкам гражданского противогаза ГП-5. Все марки окрашены в серый цвет. Различаются цветовой окраской горизонтальной полосы: марка А – коричневая, В – желтая, Г – черная и желтая, КД – серая, МКФ – зеленая. На цилиндрическую поверхность коробки нанесена маркировка: буквенное обозначение марки, предприятия-изготовителя, а также дата предельного срока хранения.

Таблица 10 – Характеристика фильтрующе-поглощающих коробок КПФ-1

Марка коробки	Перечень вредных веществ, от которых обеспечивается защита	Контрольное вещество	Концентрация, мг/л	Время действия, мин
Е	Мышьяковистый и фосфористый водород	Мышьяковистый водород	10	110
Н	Окислы азота	Четырехокись азота	1	140
И	Радионуклиды йода	Йодистый метил	10 Кюри/л	Снижение концентрации в 5…10 тыс. раз

Внутри коробки расположен противоаэрозольный фильтр, над ним – слой специального поглотителя. Особенность коробки состоит в том, что она имеет в средней части цилиндра закатной выпуклый шов. Таким образом, зиг (вогнутая часть) оказался внутри, куда крепится сетка, удерживающая поглотитель. Масса коробки 350…400 г. Гарантийный срок хранения 3 года.

Перечень вредных веществ, от которых применяются коробки КПФ-1, и время их защитного действия по контрольным вредным веществам приведены в таблице 10.

В комплект противогаза могут входить дополнительные патроны, например, ДПГ-3 (рис. 7, а), ПЗУ-ПК (рис. 7, б).

Патрон дополнительный ДПГ-3 предназначен для использования в комплекте с гражданскими противогазами ГП-7, ГП-7В, ГП-7ВМ и детским противогазом ПДФ-2Д (Ш) для защиты от сильнодействующих ядовитых веществ, главным образом от аммиака, кроме того повышает эффективность защиты от диметиламина, нитробензола, фурфурола, фосгена, этилмеркаптана, хлора, сероводорода, хлористого водорода. В комплекте ДГП-3 входят также соединительная трубка и вставка.

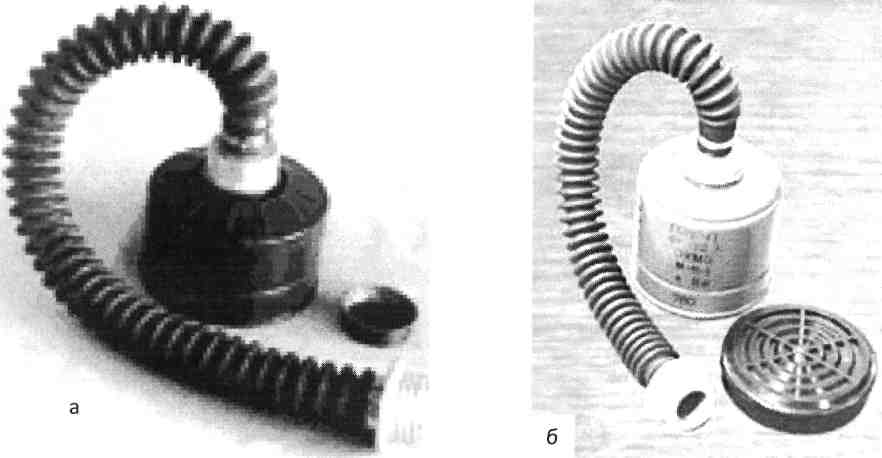

Рисунок 7 – Дополнительные патроны:

а – ДПГ-3; б – ПЗУ-ПК

Патрон защитный универсальный ПЗУ-ПК Предназначен для защиты органов дыхания от воздействия оксида углерода и других сильнодействующих ядовитых веществ, а также газов, паров, аэрозолей и промышленной пыли (силикатной, металлургической, горнорудной, цементной, текстильной, табачной и др.). Применяется с лицевой частью промышленного противогаза и может применяться вместе с присоединительной к нему фильтрующе-поглощающей коробкой или без нее. В комплект ПЗУ-ПК входят также соединительная трубка и противоаэрозольный фильтр ПАФ-П.

1.1.3. Промышленные противогазы

Промышленные фильтрующие противогазы предназначены для индивидуальной защиты органов дыхания, лица и глаз от газо - и парообразных вредных веществ и аэрозолей в виде пыли, дыма, тумана известного состава объемной концентрации не более 0,5% и объемном содержании кислорода не менее 17%. В зависимости от применяемых коробок противогаз обеспечивает защиту от газов (паров) вредных веществ – с поглощающими коробками, от аэрозолей вредных веществ – с фильтрующими коробками, от аэрозолей вредных веществ – с фильтрующе-поглощающими коробками.

Промышленные противогазы предназначены для защиты от конкретных ядовитых веществ. Поэтому имеют строгую направленность (избирательность), что позволяет повысить их защитную мощность.

Запрещается применять такие противогазы при недостатке кислорода в воздухе. Например, при работах в емкостях, цистернах, колодцах и других изолированных помещениях. Их используют только там, где в воздухе содержится не менее 18% кислорода, суммарная объемная доля паро - и газообразных вредных примесей не превышает 0,5% (фосфористого водорода – не более 0,2%, мышьяковистого водорода – 0,3%).

Не допускается применение промышленных противогазов для защиты от низкокипящих, плохо сорбирующихся органических веществ, например, таких как метан, этилен, ацетилен. Не рекомендуется работать в таких противогазах, если состав газов и паров вредных веществ неизвестен.

Противогазы могут комплектоваться коробками одного из трех типов:

- поглощающими (обеспечивают защиту от газов и паров вредных веществ);

- фильтрующими (обеспечивают защиту от аэрозолей вредных веществ);

- фильтрующе-поглощающими (обеспечивают защиту от газов, паров и аэрозолей вредных веществ).

Промышленный фильтрующий противогаз может быть укомплектован:

- шлем-маской ШМП;

- маской с панорамным очковым узлом ППМ-88;

- маской МАГ.

Промышленный фильтрующий противогаз состоит из трех основных частей (рис. 8): лицевой части (шлема-маски) 1, противогазовой коробки 2, содержащей сорбенты и в некоторых случаях аэрозольный фильтр, соединительного шланга 3.

Рисунок 8 – Промышленный фильтрующий противогаз:

1 – шлем-маска; 2 – противогазовая коробка; 3 – соединительный шланг; 4 – клапанная коробка; 5 – смотровые стекла

Шлем-маска имеет два круглых смотровых стекла 5, клапанную коробку 4, в которой размещены вдыхательный и выдыхательный клапаны. Готовый для пользования противогаз носят в специальной сумке.

В последние годы все большее применение находят фильтрующие противогазы малого габарита, в которых небольшая противогазовая коробка присоединяется непосредственно к шлем-маске. Примером может служить противогаз промышленный с коробкой фильтрующей малого габаритного размера (рис. 9).

Рисунок 9 – Противогаз промышленный с фильтрующей коробкой малого габаритного размера

Применение противогаза с коробкой малого габаритного размера возможно только в атмосфере, содержащей не менее 18% кислорода и не более 0,5% вредных примесей.

Данный противогаз нельзя применять для защиты от низкокипящих веществ (метан, этилен, ацетилен и др.).

Промышленный противогаз ПФМГ-96

Фильтрующий противогаз комплектуется фильтрующими коробками (рис. 10): малого габарита; с поглощающей коробкой малого габарита МК-1 (сверхмалая) – с улучшенными эргономическими показателями по сопротивлению дыханию и массе; с фильтрующе-поглощающей коробкой малого габарита МК-2 (малая со встроенным фильтром) – используется при защите от высокоопасных и мелкодисперсных аэрозолей.

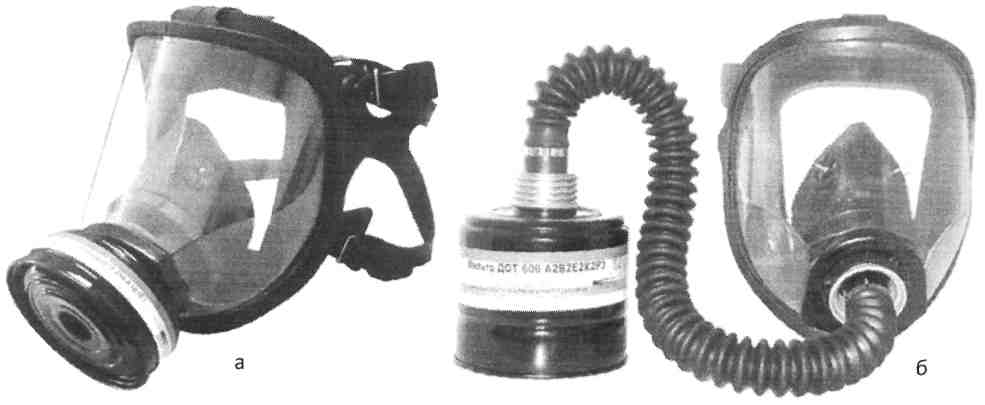

Рисунок 10 – Промышленные противогазы:

а – ПФМГ-96; б – ПФМГ-98 (с соединительным шлангом)

При использовании фильтрующими противогазами вдыхаемый человеком воздух поступает в противогазовую коробку (через отверстие в дне), где очищается вначале от аэрозолей (если в коробке есть фильтр), затем от газо - и парообразных токсических загрязнений, улавливаемых специальными сорбентами.

Основными сорбентами (поглотителями) газов и паров в противогазовых коробках служит гранулированный активный уголь с зернами размером 1,5…2 мм. При необходимости активный уголь пропитывается различными химическими добавками. Например, для поглощения паров ртути активный уголь насыщен хлором, для поглощения аммиака и сероводорода активный уголь пропитывается медным купоросом и т. д.

Для защиты от окиси углерода применяют гопкалит (зерна из смеси окиси меди и двуокиси марганца), обладающий способностью окислять СО до СО2. Так как гопкалит обладает этой способностью в сухом состоянии, вдыхаемый воздух предварительно проходит через слой осушителя, расположенный в той же коробке.
