Средства индивидуальной защиты для работников агропромышленного комплекса Российской Федерации (стр. 7 )

Рисунок 19 – Противопылевой респиратор У-2К (Р-2):

1 – клапан вдоха; 2 – экран; 3 – клапан выдоха; 4 – полумаска; 5 – эластичные тесемки; 6 – не растягивающиеся тесемки

Респиратор «Астра-2» (Рис. 20) представляют собой полумаску из эластичной светлой резины, снабженную клапаном выдоха и двумя патронами с клапанами вдоха. В патроны закладываются сменные фильтры из материала ФПП-15, как и у респиратора Ф-62Ш. Респиратор «Астра-2» наряду с высокой эффективностью обладает небольшим начальным сопротивлением и очень медленно его нарастанием при небольшой запыленности воздушной среды.

Респиратор «Астра-2 » может применяться при наличии в воздухе капельножидкой влаги, повышенной влажности окружающего воздуха, при высокой температуре и других сложных метеорологических и микроклиматических условиях, а также при различных физических нагрузках и концентрациях пыли. Наиболее целесообразно его использование при концентрациях пыли более 200 мг/м3.

Рисунок 20 – Противопылевой респиратор «Астра-2»

Бесклапанные респираторы одноразового использования типа «Лепесток» (рис. 21) предназначен для защиты органов дыхания от вредных аэрозолей в виде пыли, дыма, тумана. Он состоит из пяти основных частей: корпуса, распорки, алюминиевой пластинки, вшитой в материал, двух лямок и резинового шнура и представляет собой легкую полумаску из тканевого материала ФПП (фильтр Петрянова из волокон полихлорвинила), являющуюся одновременно и фильтром. Поэтому в таком респираторе какие-либо клапаны отсутствуют. Воздух очищается всей поверхностью полумаски. Надо учитывать, что в таком респираторе при вдохе воздух движется в одном направлении, при выдохе в противоположном направлении. Получается как бы маятниковое его движение через ткань, что несколько снижает защитные свойства. Еще одна отрицательная сторона: при выдохе влага оседает на внутренней поверхности, постепенно впитывается тканью и ухудшает фильтрующую способность, а при низких температурах респиратор обмерзает, что еще больше снижает эксплуатационные возможности. Поэтому респиратор хорошо защищает от высокодисперсных пылей при работе в условиях нормальной влажности, при повышенной влажности (дождь, туман) пользоваться респиратором нельзя. Данный респиратор не защищает от паров и газов вредных, ядовитых, отравляющих веществ, органических растворителей и легковозгорающихся веществ.

Для придания полумаске жесткости внутрь вставлена распорка, по наружной кромке укреплена марлевая полоса, обработанная специальным составом. Плотность прилегания обеспечивается с помощью резинового шнура, проходящего по всему периметру респиратора, алюминиевой пластинкой, обжимающей переносицу, а также за счет электростатического заряда материала ФПП, который обеспечивает мягкое и надежное уплотнение (прилипание) респиратора по линии прилегания к лицу. Удерживается на лице двумя хлопчатобумажными лентами. Респиратор имеет малое сопротивление дыханию и малую массу – 10 г.

Корпус респиратора состоит из высокоэффективного фильтрующего материала, заключенного между двумя слоями марли, из которых наружный проклеен раствором органического стекла на дихлорэтане, а внутренний не проклеен.

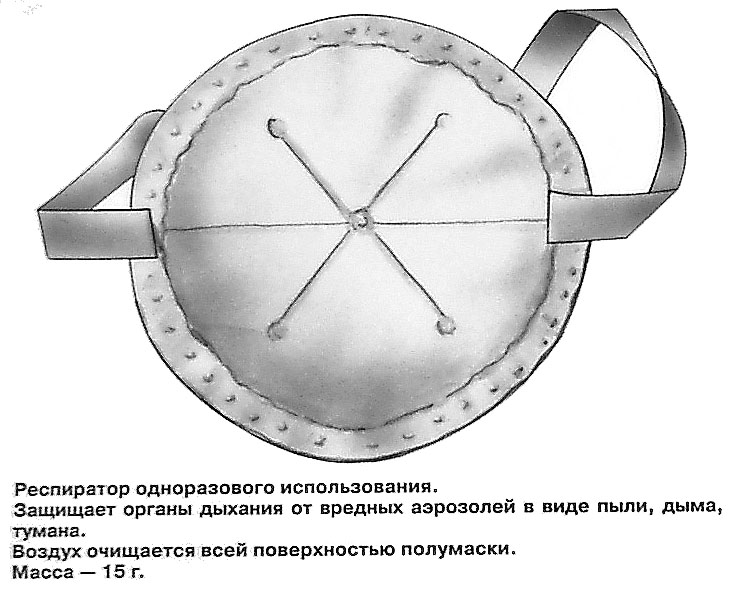

Рисунок 21 – Бесклапанный противопылевой респиратор «Лепесток»

Респираторы выпускаются трех наименований: «Лепесток-200», «Лепесток-40» и «Лепесток-5». Различаются они марками материала ФПП, а внешне – цветом наружного круга: «Лепесток-200» – белый, «Лепесток-40» – оранжевый, «Лепесток-5» – голубой. Цифры говорят о коэффициенте защиты в ПДК (200, 40, 5) для частиц до 2 мкм. «Лепесток-200» защищает от грубодисперсных пылей с концентрацией до 200 ПДК, «Лепесток-40» – от мелко и среднедисперсных аэрозолей до 40 ПДК при работах в различных производствах и «Лепесток-5» – от мелко и среднедисперсных аэрозолей в концентрациях до 5 ПДК. Респираторы «Лепесток-40» и «Лепесток-5» имеют значительно меньшее сопротивление дыханию, чем респиратор «Лепесток-200», поэтому их используют при работе с известью, цементом, углем и другими сыпучими материалами, а также на тяжелых работах.

Рисунок 22 – Противопылевые респираторы:

а – «Кама 200»; б – «Лола»; в – «Листок»

К одноразовым бесклапанным противопылевым респираторам относятся также респираторы типов «Кама-200» (рис. 22, а), «Лола» (рис. 22, б) и «Листок» (рис. 22, в.), которые применяются для защиты органов дыхания от твердых и жидких аэрозолей находящихся в воздухе рабочей зоны и могут применяться для защиты от паров, летучих органических веществ с выраженным запахом, концентрацией до 10…15 ПДК. Рекомендуются при работах, связанных с использованием нелетучих ядохимикатов и удобрений, обмолоте зерна, уборке сена, при ремонтных и строительных работах, связанных с образованием пыли и тумана.

Респиратор противопылевой РПА-1 (рис. 23) многоразового использования с двумя сменными противоаэрозольными фильтрами предназначен для защиты от аэрозолей и пыли при высоких ее концентрациях, то есть позволяет выполнять работы в сильно запыленных местах. Фильтры респиратора обладают высокой пылеемкостью. Поэтому применяют его, когда пыли 500 мг/м3 и более.

Рисунок 23 – Респиратор противопылевой РПА-1:

1 – резиновая полумаска ПР-7; 2 – сменные противоаэрозольные фильтры; 3 – клапан выдоха с предохранительной обоймой; 4 – наголовник

Респиратор состоит из резиновой полумаски ПР-7 1, двух пластмассовых патронов со сменными противоаэрозольными и пылевыми фильтрами 2, клапана выдоха 3 с предохранительной обоймой, к пряжкам которой прикреплен наголовник 4, и трикотажного обтюратора. На дне корпуса каждого из патронов имеется патрубок с седловиной для размещения клапана вдоха. Фланец патрубка обеспечивает присоединение патрона к полумаске. Воздух поступает в патрон через жалюзи в крышке.

Фильтры изготовлены в виде концентрических складок из фильтрующего материала РФМ. Наружная часть последней складки фильтра герметично зажимается между стенкой корпуса патрона и герметизирующим кольцеобразным выступом крышки патрона. Масса респиратора 250 г.

Противогазовые респираторы применяются для защиты органов дыхания от вредных паров и газов. Они легче, проще и удобнее в пользовании, чем противогаз. Однако защищают только органы дыхания при концентрации вредных веществ не более 10…15 ПДК. Глаза, лицо остаются открытыми.

Противогазовый респиратор РПГ-67 (рис. 24) предназначен для защиты органов дыхания от воздействия вредных газов и паров, присутствующих в воздухе рабочих зон в концентрациях, не превышающих ПДК больше, чем в 10…15 раз.

Таблица 14 – Характеристика поглощающих патронов

Марка поглощающего патрона	Наименование вредной примеси	Концентрация вредной примеси, мг/м3	Время защитного действия, час
РПГ-67	РУ-60М
А	Бензол	100	77	48
В	Диоксид серы	100	22	10
Г	Пары ртути	10	20	15
КД	Аммиак	100	11	7
Гидрид серы	100	22	12

В комплект респиратора входят резиновая полумаска 1 с оголовьем 6 и клапаном выдоха 5 с предохранительным экраном, два фильтрующе-поглощающих патрона 3, две пластмассовые манжеты 4 с клапанами вдоха, два трикотажных обтюратора 2, сумка для ношения и хранения респиратора.

В зависимости от условий, в которых придется работать, респиратор укомплектовывается фильтрующими патронами следующих марок: А, В, Г, КД (табл. 14). Особенность заключается в том, что марка респиратора соответствует марке фильтрующего патрона. В свою очередь патроны различаются по составу поглотителей.

В центре крышки патрона нанесены маркировка (дата изготовления, марка респиратора и патрона). Выпускаются респираторы с полумасками трех размеров – 1, 2, 3.

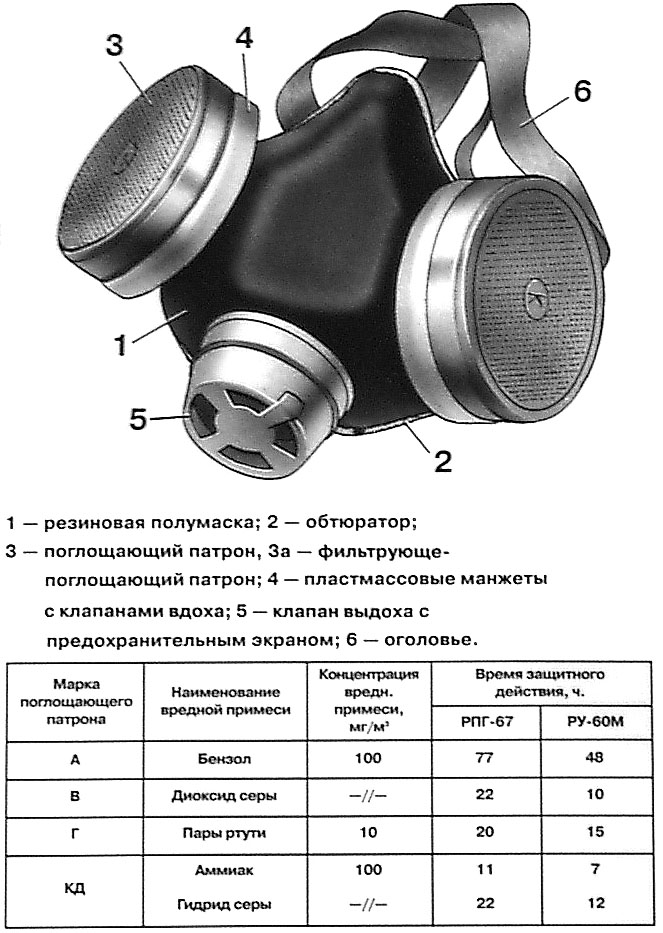

Рисунок 24 – Респиратор противогазовый РПГ-67:

1 – резиновая полумаска; 2 – обтюратор; 3 – поглощающий патрон; 4 – пластмассовые манжеты с клапаном вдоха; 5 – клапан выдоха с предохранительным экраном; 6 – оголовье

К противогазовым респираторам относится и респиратор многоразового использования «Нева-В» (рис. 25). Респиратор представляет собой фильтрующе-поглощающую в виде конуса полумаску из полимерного волокнистого химически активного материала с клапаном выдоха, алюминиевой носовой пластиной и эластичными лентами оголовья. Предназначен для защиты от кислых газообразных вредных веществ (фтористый или хлористый водород, хлор, сернистый газ, пары серной и уксусной кислоты).

Рисунок 25 – Противогазовый респиратор «Нева-В»

Газопылезащитные (универсальные) респираторы защищают органы дыхания от газов, паров и аэрозолей при одновременном их присутствии в воздухе. Эти респираторы имеют как бы промежуточное значение между респираторами противопылевыми и противогазами. Они легче, проще и удобнее в пользовании, чем противогаз. Однако защищают только органы дыхания при концентрации вредных веществ не более 10…15 ПДК. Глаза, лицо остаются открытыми. Вместе с тем такие респираторы во многих случаях довольно надежно предохраняют человека в газовой и пылегазовой среде.
