Рабочая часть 1 обусловливает назначение штанги. Она может иметь самое разнообразное устройство – от простого крючка (пальца) у штанг, предназначенных для управления разъединителями, до сложного прибора у измерительных штанг. Обычно рабочая часть изготавливается из металла и крепится с помощью металлической втулки и шплинтов на изолирующей части штанги. Часто рабочая часть является съемной.

Рисунок 53 Изолирующая штанга:

1 – рабочая часть; 2 – изолирующая часть; 3 – ручка-захват; 4 – упорное кольцо

Изолирующая часть 2 является основной и наиболее ответственной частью штанги. Она обеспечивает изоляцию человека от токоведущих частей, а, следовательно, его безопасность и должна изготовляться из изоляционных, механически прочных материалов. Ручка-захват 3 – нижняя часть штанги предназначена для удержания штанги руками. Ручка-захват может представлять одно целое со штангой или быть отдельным звеном. Ручка-захват отделяется от изолирующей части упорным (ограничительным) кольцом 4, выше которого запрещается касаться штанги во время работы с ней. Диаметр упорного кольца должен быть больше диаметра ручки-захвата на 5…20 мм. Отмечать границу между изолирующей частью и ручкой захватом только пояском краски, нанесенным на штангу, запрещается. Кольцо должно быть выполнено из изоляционных материалов.

Длина изолирующей части штанги должна быть такой, чтобы:

а) исключалась опасность перекрытия ее по поверхности при наибольших возможных напряжениях, воздействующих на штангу;

б) исключалось вынужденное приближение человека, оперирующего со штангой, к токоведущим частям на опасное расстояние;

в) ток утечки через штангу в самых благоприятных случаях был неощутимым и безопасным для человека;

г) обеспечивалось удобство обычных операций со штангой в типовых электроустановках.

Длина ручки-захвата должна обеспечивать удобство работы со штангой при наименьших усилиях со стороны работника. Для этого рекомендуется длину ручки-захвата выбирать такой, чтобы человек, приложив усилие, не превышающее 8 кг, был в состоянии свободно оперировать со штангой.

Изолирующие штанги должны иметь размеры не менее указанных в таблице 16.

Таблица 16 – Размеры изолирующих штанг

Номинальное напряжение электроустановок	Длина, м
изолирующей части (по изоляции)	ручки-захвата
До 1000 В	не нормируется, определяется удобством пользования
До 15 кВ	0,7	0,3
Выше 15 до 35 кВ	1,1	0,4
Выше 35 до 110 кВ	1,4	0,6
150 кВ	2,0	0,8
220 кВ	2,5	0,8
330 кВ	3,0	0,8
400 и 500 кВ	4,0	1,0

Изолирующие клещи предназначены для постановки и снятия под напряжением трубчатых патронов предохранителей, надевания и снятия резиновых защитных колпаков с ножей отключенных разъединителей и т. п. работы.

Рисунок 54 – Изолирующие клещи:

1 – губки; 2 – изолирующая часть; 3 – ручка-захват; 4 – осевой болт; 5 – упор; 6 – утолщения

Изолирующие клещи, как и штанги, имеют три основные части (рис. 54): рабочую часть или губки 1 – от центра осевого болта 4 до конца трубок; изолирующую часть 2 – от губок до упора 5 и ручку-захват 3 – от упора до конца клещей. На концах ручек имеются утолщения 6.

Все основные части клещей должны быть выполнены из изоляционного материала.

Поверхность клещей должна быть тщательно обработана и покрыта изоляционным лаком.

Согласно действующим правилам размеры клещей должны быть не менее указанных в табл. 17

Таблица 17 – Минимальные размеры изолирующих клещей

Номинальное напряжение электроустановки, кВ	Длина, м
изолирующей части	ручки-захвата
До 10	0,45	0,15
Выше 10 до 35	0,75	0,20

Размеры рабочей части клещей Правилами не нормируются. Однако должны быть наименьшими, с тем, чтобы уменьшить общую длину клещей и их вес, который должен быть таким, чтобы один человек мог свободно работать клещами. Обычно клещи весят от 1 до 1,5 кг.

Широкое распространение имеют клещи для измерения переменного тока промышленной частоты. В последние годы появились клещи для измерения постоянного тока. Новые конструкции токоизмерительных клещей позволяют измерять не только ток, но и напряжение. Токоизмерительные клещи для электроустановок напряжением выше 1000 В (рис. 55) состоят из трех основных частей:

а) рабочей части 1;

б) изолирующей части 2 – от рабочей части до упора;

в) ручек-захватов 3 – от упора до конца клещей.

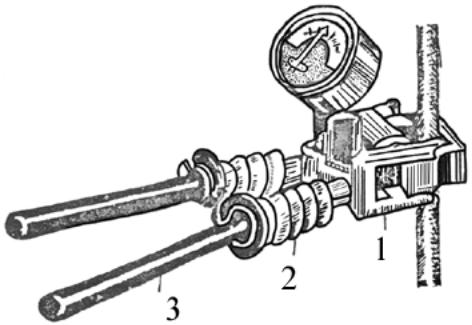

Рисунок 55 – Измерительные клещи напряжением выше 1000 В:

1 – рабочая часть; 2 – изолирующая часть; 3 – ручка-захват

Большинство типов токоизмерительных клещей переменного тока, у которых первичной обмоткой является провод или шина с измеряемым током, а вторичной – многовитковая обмотка, к которой подключен измерительный прибор. Измеряемый переменный ток, проходя по проводу, охваченному магнитопроводом, создает в нем переменный магнитный поток, индуктирующий ЭДС во вторичной обмотке клещей. В замкнутой вторичной обмотке ЭДС создает ток, который измеряется прибором, укрепленным на клещах. Рабочая часть клещей состоит из разъемного магнитопровода с обмоткой и съемного или встроенного амперметра, укрепленного на сердечнике. Другие части должны быть выполнены из изоляционного материала.

Также используют ручной изолирующий инструмент (рис. 56).

Указатели напряжений или приборы для обнаружения тока в цепи применяют при обслуживании и ремонте электрических устройств.

Для напряжений до 220 В индикаторами служат обычно контрольные лампы (с контактами), заключенные в изолирующий футляр. Провода, выводимые из футляра, имеют длину не менее 0,5 м и хорошо изолированы: на их концах находятся изолирующие ручки с электродами.

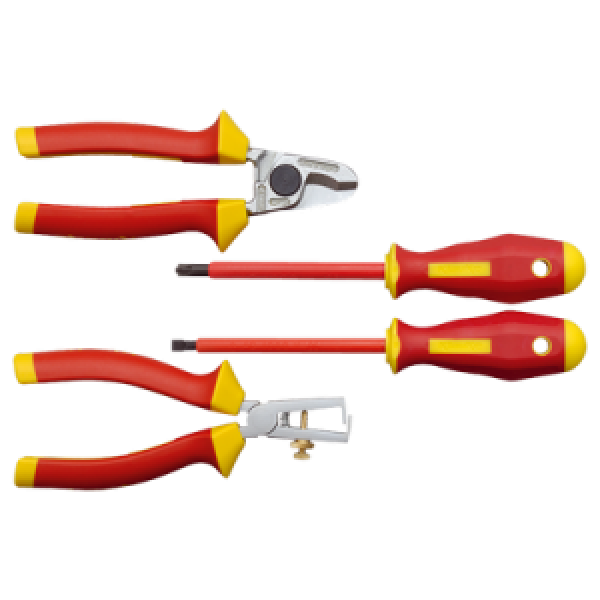

Рисунок 56 – Ручной изолирующий инструмент

Для измерения напряжения до 500 В служит небольшой вольтметр или неоновая лампа, которая зажигается в электрическом поле даже без присоединения к оборудованию, находящемуся под напряжением.

При напряжениях выше 500 В применяют емкостные индикаторы, которые не требуется непосредственно включать в установку например, трубка ВЭО.

К дополнительным защитным средствам относятся изолирующие подставки, диэлектрические боты, перчатки и коврики. При напряжении менее 1000 В допускается применять диэлектрические галоши.

Дополнительные средства (диэлектрические подставки, коврики, боты и перчатки) не могут самостоятельно обеспечить безопасность и предназначаются для усиления защитного действия основных средств (рис. 57). Поэтому для безопасной работы необходимо одновременно применять основные и дополнительные защитные средства.

Перчатки диэлектрические (рис. 57, б, г) используются в тех случаях, когда имеется хотя бы небольшая опасность поражения человека электрическим током. Материалы, из которых выполняются такие перчатки, являются диэлектриками, то есть они не проводят электрический ток. Диэлектрическими свойствами обладает, к примеру, латекс. Именно из него чаще всего делают диэлектрические перчатки. Работать в таких средствах индивидуальной защиты можно даже в условиях повышенной влажности воздуха (до 95%) и в широком интервале температур. Латексные перчатки сохраняют все свои свойства, в том числе эластичность и механическую прочность, даже при низких температурах.

Диэлектрические перчатки обладают также стойкостью к действиям различных веществ (кислот, масел).

Диэлектрические боты (рис. 57, а) изготавливают из прочной нелакированной резины.

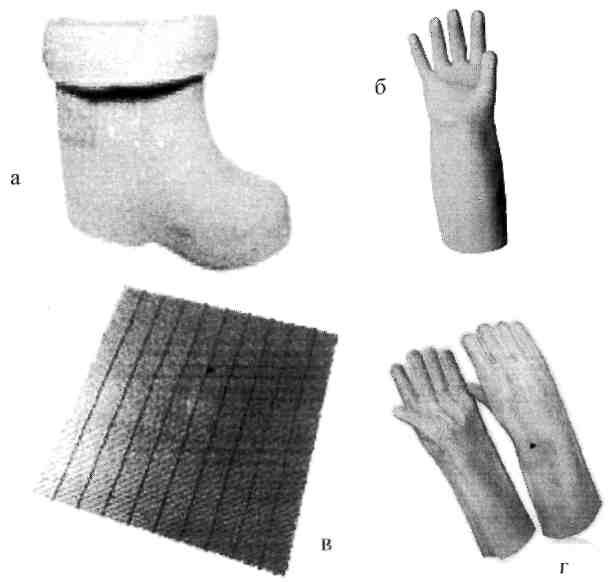

Рисунок 57 – Индивидуальные защитные средства при работе с электрическим током:

а – диэлектрические боты; б – диэлектрические перчатки бесшовные; в – резиновый коврик; г – диэлектрические перчатки штанцованные

Перед применением перчатки, боты и галоши каждый раз тщательно осматривают и очищают от пыли и грязи. При обнаружении дефекта (отрыв, прокол резины) использование перечисленных средств не допускается.

Изолирующая подставка представляет собой сухой деревянный прокрашенный или просмоленный настил размером примерно 1x0,75 м, установленный на фарфоровых стойках высотой до 10 см.

Резиновые коврики (рис. 57, в) изготавливают из специальной резины толщиной 5…7 см.

6. Защитные каски и головные уборы

К средствам защиты головы относятся: каски защитные, каскетки, шлемы, шапки, береты, колпаки, косынки и накомарники. Самыми распространенными являются каски.

Существует три вида опасности при ударе по незащищенной голове:

разрушение костей черепа; повреждение шейных позвонков; сотрясение головного мозга.

Важным индивидуальным средством защиты головы являются каски, которые предотвращают не только механические повреждения головы, ожогов, вредных излучений и брызг раскаленного металла, но и поражения электрическим током, так как не проводят электричество. Спасают такие СИЗ и от атмосферных осадков, хотя это и не основная их функция. Каски защитные являются неотъемлемым элементом защитной спецодежды строителей и нефтяников, энергетиков и газовиков, рабочих химической и машиностроительной промышленности. Работники этих и некоторых других отраслей не должны допускаться на опасные объекты без касок, так как это может быть опасным для их жизни и здоровья.
