Томский техникум железнодорожного транспорта – филиал СГУПС
РЕФЕРАТ
по дисциплине «Алгебра и начала анализа; геометрия»
по теме «Звездчатые многогранники»
Выполнили:
студенты I-го курса
Доренгоф Диана
Мухаметшина Камилла
Преподаватель:
Томск - 2016
Содержание
Введение 3
Звездчатые многогранники 4
Тела Кеплера – Пуансо 7
Кристаллы – природные многогранники 9
Заключение
Список литературы
Введение
Человек проявляет интерес к многогранникам на протяжении всей своей сознательной деятельности – от двухлетнего ребёнка, играющего деревянными кубиками, до зрелого математика. Особый интерес к правильным многоугольникам и правильным многогранникам связан с красотой и совершенством формы. Они довольно часто встречаются в природе - снежинки, кристаллы, ячейки в пчелиных сотах. Из правильных многоугольников можно складывать не только плоские фигуры, но и пространственные.
Древними греками исследовались также и многие геометрические свойства платоновых тел. Изучение платоновых тел и связанных с ними фигур продолжается и поныне. И хотя основными мотивами современных исследований служат красота и симметрия, они имеют также и некоторое научное значение, особенно в кристаллографии. Кристаллы поваренной соли, тиоантимонида натрия и хромовых квасцов встречаются в природе в виде куба, тетраэдра и октаэдра соответственно. Икосаэдр и додекаэдр среди кристаллических форм не встречаются, но их можно наблюдать среди форм микроскопических морских организмов, известных под названием радиолярий.
На занятиях по стереометрии мы изучали правильные многогранники, и нам стало интересно, как давно занимаются изучением этих тел, какие исследования проводятся и где же мы можем встретится с такими телами в жизни. Поэтому мы выбрали данную тему для реферата.
Целью нашей работы явилось знакомство с понятием правильных многогранников и основными особенностями исследования Платоновых тел.
Основные задачи: познакомиться с историей открытия в области правильных многогранников, с исследованиями Платоновских тел.
Звездчатый многогранник
Звёздчатый многогранник — это правильный невыпуклый многогранник. Многогранники из-за их необычных свойств симметрии исследуются с древнейших времён. Также формы многогранников широко используются в декоративном искусстве.
Звездчатые многогранники очень декоративны, что позволяет широко применять их в ювелирной промышленности при изготовлении всевозможных украшений. Применяются они и в архитектуре. Многие формы звездчатых многогранников подсказывает сама природа. Снежинка — это звездчатые многогранники. С древности люди пытались описать все возможные типы снежинок, составляли специальные атласы. Сейчас известно несколько тысяч различных типов снежинок. Есть много видов звёздчатых многогранников.
Тетраэдр
(от греческого tetra – четыре и hedra – грань)
Простейшим многогранником является Тетраэдр. Здесь нам потребуется продолжить не рёбра, а грани многогранника. Однако четыре плоскости — продолжения граней тетраэдра — ограничивают лишь ту часть трёхмерного пространства, которая совпадает с исходным телом. Шесть плоскостей куба попарно параллельны и взаимно перпендикулярны, подобно сторонам двумерного аналога куба — квадрата. Поэтому и в трёхмерном случае к кубу не добавляется новых частей. Но уже случай октаэдра даёт интересные результаты. Восемь плоскостей — продолжения граней октаэдра — отделяют от пространства новые части, так сказать, «отсеки», внешние по отношению к октаэдру. Вы обнаружите, что эти части суть не что иное, как малые тетраэдры, основания которых совпадают с гранями октаэдра. Если вы теперь мысленно присоедините эти части к октаэдру таким образом, чтобы их общие с октаэдром грани исчезли, оставив нутро нового тела полым, перед вашим взором возникнет невыпуклый многогранник.
Звёздчатый октаэдр
(от греческого octo – восемь и hedra – грань)
Был открыт Леонардо Да Винчи, затем спустя почти 100 лет переоткрыт И. Кеплером, и назван им "Stellaoctangula" – звезда восьмиугольная. Отсюда октаэдр имеет и второе название "stellaoctangula Кеплера".
Октаэдр имеет 6 вершин и 12 рёбер. На примере октаэдра можно проверить формулу Эйлера 6в+8г-12р=2. В каждой вершине сходятся 4 треугольника, таким образом, сумма плоских углов при вершине октаэдра составляет 240°.Из определения правильного многогранника следует, что все ребра октаэдра имеют равную длину, а грани - равную площадь.
Большой звёздчатый додекаэдр
(от греческогоdodeka – двенадцать и hedra – грань)
Большой звездчатый додекаэдр принадлежит к семейству тел Кеплера-Пуансо, то есть правильных невыпуклых многогранников. Грани большого звездчатого додекаэдра – пентаграммы, как и у малого звездчатого додекаэдра. У каждой вершины соединяются три грани. Вершины большого звездчатого додекаэдра совпадают с вершинами описанного додекаэдра. Большой звездчатый додекаэдр был впервые описан Кеплером в 1619 г. Это последняя звездчатая форма правильного додекаэдра.
Правильный многогранник, составленный из 12 равносторонних пятиугольников. Додекаэдр имеет 20 вершин и 30 ребер. Вершина додекаэдра является вершиной трех пятиугольников, таким образом, сумма плоских углов при каждой вершине равна 324°.
В алхимии обычно говорится только об этих элементах: огонь, земля, воздух и вода; редко упоминается эфир, потому что это настолько священно. В Пифагорейской школе, стоило бы вам только лишь упомянуть за стенами школы слово «додекаэдр», как вас убили бы на месте. Настолько священной считалась эта фигура. О ней даже не говорили. Спустя двести лет, при жизни Платона, о ней говорили, но только очень осторожно. Почему? Потому, что додекаэдр расположен у внешнего края вашего энергетического поля и является высшей формой сознания. Когда вы достигаете 55-футового предела своего энергетического поля, то оно будет иметь форму сферы. Но самая близкая к сфере внутренняя фигура – это додекаэдр (в действительности, додекаэдро-икосаэдральная взаимосвязь). Вдобавок к этому, мы живём внутри большого додекаэдра, который содержит в себе вселенную. Когда ваш ум достигает предела пространства космоса – а предел тут есть – то он натыкается на додекаэдр, замкнутый в сфере. Додекаэдр есть завершающая фигура геометрии, и она очень важна.
В основе структуры ДНК лежит священная геометрия, хотя, могут обнаружиться ещё и другие скрытые взаимосвязи. В книге Дана Уинтера «Математика Сердца» (DanWinter, Heartmath) показано, что молекула ДНК составлена из взаимоотношений двойственности додекаэдров икосаэдров.
Звёздчатый икосаэдр
(от греческого ico – двадцать и hedra – грань)
Икосаэдр имеет двадцать граней. Если каждую из них продолжить неограниченно, то тело будет окружено великим многообразием отсеков – частей пространства, ограниченных плоскостями граней. Все звездчатые формы икосаэдра можно получить добавлением к исходному телу таких отсеков. Не считая самого икосаэдра, продолжения его граней отделяют от пространства 20+30+60+20+60+120+ 12+30+60+60 отсеков десяти различных форм и размеров. Большой икосаэдр (см. рис) состоит из всех этих кусков, за исключением последних шестидесяти.
Правильный выпуклый многогранник, составленный из 20 правильных треугольников. Каждая из 12 вершин икосаэдра является вершиной 5 равносторонних треугольников, поэтому сумма углов при вершине равна 300°.
В природе встречаются объекты, обладающие симметрией 5-го порядка. Известны, например, вирусы, содержащие кластеры в форме икосаэдра. Открытие фуллерена, молекула которого С60 также обладает этим типом симметрии, стимулировало интерес к подобным объектам. Г. Хуберт с сотрудниками (H. Huber ; Аризонский университет, США) синтезировали кристаллы B6O из смеси B и B2O3, которая выдерживалась при температуре 1700oС и давлении от 4 до 5.5 ГПа в течение 30 мин. Образовавшийся субоксид бора имеет ромбоэдрическую кристаллическую решетку с одним из плоских углов при вершине, равным 63.1o. Это значение очень близко к величине угла 63.4o, необходимого для того, чтобы из 20 тетраэдров можно было составить правильный икосаэдр. Первичные икосаэдры способны группироваться в более крупные кластеры: центральный икосаэдр окружен 12 такими же частицами, центры которых лежат в вершинах более крупного икосаэдра второго порядка. Число атомов в таком сверхкластере может достигать 1014. Икосаэдричесий кластер имеет размер около 15 мкм. Этот продукт синтеза не может считаться монокристаллом, так как не имеет периодической кристаллической решетки. Малая плотность таких частиц при твердости, близкой к твердости алмаза, и высокая химическая стойкость делают их перспективными в создании новых материалов для техники.
Тела Кеплера – Пуансо

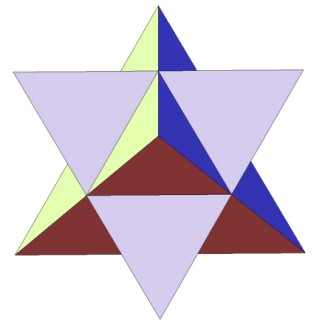

Два тетраэдра, прошедших один сквозь другой, образуют восьмигранник. Иоганн Кеплер присвоил этой фигуре имя «стеллаоктангула» -«восьмиугольная звезда».
Она встречается и в природе: это так называемый двойной кристалл. «Стеллуоктангула» является правильным многогранником, так как все ее грани - правильные треугольники одинакового размера и все углы между ними равны.
В определении правильного многогранника сознательно - в расчете на кажущуюся очевидность - не было подчеркнуто слово «выпуклый». А оно означает дополнительное требование: «и все грани, которого лежат по одну сторону от плоскости, проходящей через любую из них». Если же отказаться от такого ограничения, то к Платоновым телам, кроме «продолженного октаэдра», придется добавить еще четыре многогранника (их называют телами Кеплера - Пуансо), каждый из которых будет «почти правильным». Все они получаются «озвездыванием» Платонова тела, то есть продлением его граней до пересечения друг с другом, и потому называются звездчатыми. Куб и тетраэдр не порождают новых фигур - грани их, сколько ни продолжай, не пересекаются.
Если же продлить все грани октаэдра до пересечения их друг с другом, то получится фигура, что возникает при взаимопроникновении двух тетраэдров - «стеллаоктангула», которая называется «продолженным октаэдром».

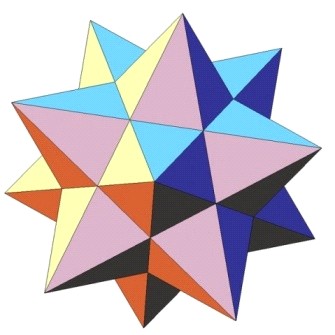

Икосаэдр и додекаэдр дарят миру сразу четыре «почти правильных многогранника». Один из них - малый звездчатый додекаэдр, полученный впервые Иоганном Кеплером.
Столетиями математики не признавали за всякого рода звездами права называться многоугольниками из-за того, что стороны их пересекаются. А тут - геометрическое тело, гранями которого служат пятиконечные звезды, да еще вдобавок пересекающиеся. Людвиг Шлефли не изгонял геометрическое тело из семейства многогранников только за то, что его грани самопересекаются, тем не менее, оставался непреклонным, как только речь заходила про малый звездчатый додекаэдр. Довод его был прост и весом: это кеплеровское животное не подчиняется формуле Эйлера. Его колючки образованы двенадцатью гранями, тридцатью ребрами и двенадцатью вершинами, и, следовательно, В+Г—Р вовсе не равняется двойке.
Шлефли был и прав, и не прав. Конечно же, геометрический ежик не настолько уж колюч, чтобы восстать против непогрешимой формулы. Надо только не считать, что он образован двенадцатью пересекающимися звездчатыми гранями, а взглянуть на него как на простое, честное геометрическое тело, составленное из 60 треугольников, имеющее 90 ребер и 32 вершины.
Тогда В+Г-Р=32+60-90 равно, как и положено, 2. Но зато тогда к этому многограннику неприменимо слово «правильный» - ведь грани его теперь не равносторонние, а всего лишь равнобедренные треугольники. Кеплер не додумался, что у полученной им фигуры есть двойник. Многогранник, который называется «большой додекаэдр» - построил французский геометр Луи Пуансо спустя двести лет после кеплеровских звездчатых фигур.
Большой икосаэдр был впервые описан Луи Пуансо в 1809 году. И опять Кеплер, увидев большой звездчатый додекаэдр, честь открытия второй фигуры оставил Луи Пуансо. Эти фигуры также наполовину подчиняются формуле Эйлера.
На гравюре МаурицаЭсхера "Порядок и хаос" звездчатый додекаэдр, символ математической красоты и порядка, окружен прозрачной сферой. В ней отражена бессмысленная коллекция бесполезных вещей. Красота звездчатых фигур находит на удивление мало места в нашей жизни: разве что светильники, да и то очень редко. Даже изготовители елочных украшений не додумались сделать трехмерные звезды, а ими как раз и оказались бы эти многогранники.
Кристаллы – природные многогранники
В земле иногда находят камни такой формы, как будто их кто-то тщательно выпиливал, шлифовал, полировал. Это многогранники с плоскими гранями и прямыми ребрами. Правильные и совершенные формы этих камней, безукоризненная гладкость их граней поражают нас. Трудно поверить, что такие идеальные многогранники образовались сами, без помощи человека. Вот эти-то камни с природной симметричной многогранной формой и называются кристаллами.
Кристаллы встречаются нам повсюду. Мы ходим по кристаллам, строим из кристаллов, обрабатываем кристаллы на заводах, широко применяем в технике и науке, едим кристаллы, лечимся ими...
Кристаллов в природе существует великое множество и так же много существует различных форм кристаллов. В реальности, практически невозможно привести определение, которое подходило бы ко всем кристаллам. В результате рентгеновского анализа было установлено, что все кристаллы построены из элементарных частиц, расположенных в строгом порядке внутри кристаллического тела.
Во всех без исключения кристаллических постройках из атомов можно выделить множество одинаковых атомов, расположенных наподобие узлов пространственной решетки. Чтобы представить такую решетку, мысленно заполним пространство множеством равных параллелепипедов, параллельно ориентированных и соприкасающихся по целым граням. Простейший пример такой постройки представляет собой кладка из одинаковых кирпичиков. Если внутри кирпичиков выделить соответственные точки, например, их центры или вершины, то мы и получим модель пространственной решетки.
Итак, кристаллами называются «все твердые тела, в которых слагающие их частицы (атомы, ионы, молекулы) расположены строго закономерно наподобие узлов пространственных решеток».
Рассматривая различные кристаллы, мы видим, что все они разные по форме, но любой из них представляет симметричное тело. И, действительно, симметричность - это одно из основных свойств кристаллов. Симметричными мы называем тела, которые состоят из равных одинаковых частей. Наиболее известными элементами симметрии для нас являются плоскость симметрии (зеркальное отображение), ось симметрии (поворот вокруг оси, перпендикулярной к плоскости). По углу поворота различают порядок оси симметрии, поворот на 180о – ось симметрии 2-ого порядка, 120о – 3-его порядка и так далее. Есть и еще один элемент симметрии - центр симметрии.
Все кристаллы симметричны. Это значит, что в каждом кристаллическом многограннике можно найти плоскости симметрии, оси симметрии, центры симметрии и другие элементы симметрии так, чтобы совместились друг с другом одинаковые части многогранника.
Рассмотрим еще одно понятие, относящееся к симметрии - полярность. Представим конус и цилиндр, у обоих объектов есть по одной оси симметрии бесконечного порядка, но они различаются полярностью, у конуса ось полярна (представим центральную ось в виде стрелочки, указывающей к вершине), а у цилиндра ось неполярна.
Поговорим о видах симметрии в кристалле. Прежде всего, в кристаллах могут быть оси симметрии только 1, 2, 3, 4 и 6 порядков. Представим плоскость, которую надо полностью покрыть семи - , восьми-, девятиугольниками и т. д., так чтобы между фигурами не оставалось пространства, это не получится, пятиугольниками покрыть плоскость так же нельзя. Очевидно, оси симметрии 5, 7-го и выше порядков не возможны, потому что при такой структуре атомные ряды и сетки не заполнят пространство непрерывно, возникнут пустоты, промежутки между положениями равновесия атомов. Атомы окажутся не в самых устойчивых положениях и кристаллическая структура разрушится.
По симметрии, прежде всего по осям симметрии, кристаллы делятся на три категории.
К высшей категории относятся самые симметричные кристаллы, у них может быть несколько осей симметрии порядков 2, 3 и 4, нет осей 6-гопорядка, могут быть плоскости и центры симметрии. К таким формам относятся куб, октаэдр, тетраэдр и др. Им всем присуща общая черта: они примерно одинаковы во все стороны.
У кристаллов средней категории могут быть оси 3, 4 и 6 порядков, но только по одной. Осей 2 порядка может быть несколько, возможны плоскости симметрии и центры симметрии. Формы этих кристаллов: призмы, пирамиды и др. Общая черта: резкое различие вдоль и поперек главной оси симметрии.
Из кристаллов к высшей категории относятся: алмаз, квасцы, гранаты, германий, кремний, медь, алюминий, золото, серебро, серое олово, вольфрам, железо;
к средней категории – графит, рубин, кварц, цинк, магний, белое олово, турмалин, берилл;
к низшей – гипс, слюда, медный купорос, сегнетовая соль и др.
Каждая грань кристалла представляет собой плоскость, на которой располагаются атомы. Когда кристалл растет, все грани передвигаются параллельно сами себе, так как на них откладываются все новые и новые слои атомов. По этой причине, параллельно каждой грани в структуре кристалла располагается огромное количество атомных плоскостей, которые когда-то в начальных стадиях роста тоже располагались на гранях кристалла, но в процессе роста оказались внутри него. Ребра кристалла представляют собой прямые, на которых атомы располагаются в ряд. Таких рядов в кристалле тоже огромное количество и они располагаются параллельно действ
Симметричность кристаллов всегда привлекала внимание ученых. В 79г. Плиний Старший упоминает о плоскогранности и прямобедренности кристаллов. Этот вывод считается первым обобщением геометрической кристаллографии. С тех пор на протяжении многих столетий весьма медленно и постепенно накапливался материал, позволивший в конце XVIII в. открыть важнейший закон геометрической кристаллографии - закон постоянства двугранных углов. Этот закон связывается обычно с именем французского ученого Роме де Лиля. Для каждого вещества (минерала), изученного им, оказалось справедливым положение, что углы между соответственными гранями во всех кристаллах одного и того же вещества являются постоянными.
История открытия закона постоянства углов прошла огромный, почти двухвековой путь, прежде чем этот закон был отчетливо сформулирован и обобщен для всех кристаллических веществ.
Так, например, И. Кеплер уже в 1615г. указывал на сохранение углов в 60о между отдельными лучиками у снежинок. В 1669 г. Н. Стенон открыл закон постоянства углов в кристаллах кварца и гематита. Внимательно разглядывая реальные кристаллы кварца, Стенон также обратил внимание на их отклонение от идеальных геометрических многогранников с плоскими гранями и прямыми ребрами. Годом позже Стенона Э. Бартолин сделал тот же вывод применительно к кристаллам кальцита, а в 1695 г. Левенгук - к кристаллам гипса. Он показал, что и у микроскопически малых и у больших кристаллов гипса углы между соответственными гранями одинаковы. В России закон постоянства углов был отрыт для кристаллов селитры (1749г.) пирита, алмаза и некоторых других минералов.
Версии Лиля закон постоянства углов звучит следующим образом: "Грани кристалла могут изменяться по своей форме и относительным размерам, но их взаимные наклоны постоянны и неизменны для каждого рода кристаллов."
Однако по мере совершенствования методики и повышения точности измерения кристаллов выяснилось, что закон постоянства углов оправдывается лишь приблизительно. В одном и том же кристалле углы между одинаковыми по типу гранями слегка отличаются друг от друга. У многих веществ отклонения двугранных углов между соответственными гранями достигает 10 - 20', а в некоторых случаях и градуса.
Грани реального кристалла никогда не представляют собой идеальных плоских поверхностей. Нередко они бывают покрыты ямками или бугорками роста, в некоторых случаях грани представляют собой кривые поверхности, например у кристаллов алмаза. Иногда замечаются на гранях плоские участки, положение которых слегка отклонено от плоскости самой грани, на которой они развиваются. Эти участки называются в кристаллографии вицинальными гранями, или просто вициналями.
Таким образом, можно говорить о скульптуре граней, являющейся причиной отклонения от равенства двугранных углов. Изучением различных наростов занимается раздел кристаллографии - Морфология внешней формы кристаллов.
Наблюдаются, конечно, и более закономерные изменения двугранных углов, например зависимость от температуры.
Необходимо сказать о случаях резкого изменения углов кристаллов, которое возникает при полиморфном превращении вещества (образование данным веществом разные по симметрии и форме кристаллы). Например, переход ромбической серы в моноклинную, Еще резче меняет свои свойства кристаллический углерод при переходе алмаза в графит.
Учитывая все вышесказанное, можно так сформулировать закон постоянства углов: «Во всех кристаллах, принадлежащих к одной полиморфной модификации данного вещества, при одинаковых условиях углы между соответствующими гранями (и ребрами) постоянны».
Кристалл заполнен дефектами. Как же влияют дефекты на прочность кристаллов. Они понижают прочность, в сотни, тысячи раз.
Но, по мере того, как растет деформация кристалла, растет и число дефектов в нем. А так как дефекты взаимодействуют друг с другом, то, чем их больше, тем труднее им двигаться в кристалле.
Получается парадокс: если есть дефект в кристалле - кристалл деформируется и разрушается легче, чем, если дефекта нет. А если дефектов слишком много, то кристалл опять становится прочным, и чем больше дефектов, тем он более упорядочивается. Значит, если мы научимся управлять числом и расположением дефектов, мы сможем управлять прочностью материалов.
Заключение
реферата состоит из подведения итогов выполненной работы; краткого и четкого изложения выводов; анализа степени выполнения поставленных во введении задач
Как выяснилось из литературы, посвященной теме реферата, изучение правильных многогранников началось еще со времен до нашей эры. Об этом свидетельствует книга «Начала» Евклида.
Правильные многогранники широко встречаются в природе. Подтверждение тому - форма некоторых кристаллов; скелет одноклеточного организма феодарии (Circjgjnia icosahtdra) по форме напоминает икосаэдр.
Связь правильных многогранников с гармоничным устройством мира описывали Платон и Кеплер. А в настоящее время эти идеи продолжают исследователи В. Макаров и В. Морозов, которые считают, что ядро Земли имеет форму и свойства растущего кристалла, оказывающего воздействие на развитие всех природных процессов, идущих на планете. Лучи этого кристалла, а точнее, его силовое поле, обуславливают икосаэдро-додекаэдровую структуру Земли. Она проявляется в том, что в земной коре как бы проступают проекции вписанных в земной шар правильных многогранников: икосаэдра и додекаэдра.
Интересно и то, что именно икосаэдр оказался в центре внимания биологов в их спорах относительно формы вирусов. Вирус не может быть совершенно круглым, как считалось ранее. Чтобы установить его форму, брали различные многогранники, направляли на них свет под теми же углами, что и поток атомов на вирус. Оказалось, что только один многогранник дает точно такую же тень - икосаэдр. Его геометрические свойства, о которых говорилось выше, позволяют экономить генетическую информацию.
В эпоху Возрождения большой интерес к формам правильных многогранников проявили скульпторы. архитекторы, художники. Леонардо да Винчи (1452 -1519) например, увлекался теорией многогранников и часто изображал их на своих полотнах. Он проиллюстрировал правильными и полуправильными многогранниками книгу Монаха Луки Пачоли ''О божественной пропорции.''
Знаменитый художник эпохи возрождения Альбрехт Дюрер на переднем плане своей гравюры «Меланхолия» изобразил додекаэдр. В 1525 году он написал трактат, в котором представил, пять правильных многогранников, поверхности которых служат хорошими моделями перспективы
Сальвадор Дали использует в своей картине «Тайная вечеря» додекаэдр, который служит своеобразным «окном» в окружающий мир и подчеркивает важность этого события.
Таким образом, правильные многогранники встречаются в различных областях знаний и жизни – алгебре, биологии, географии, искусстве и живописи.
