1. Введение

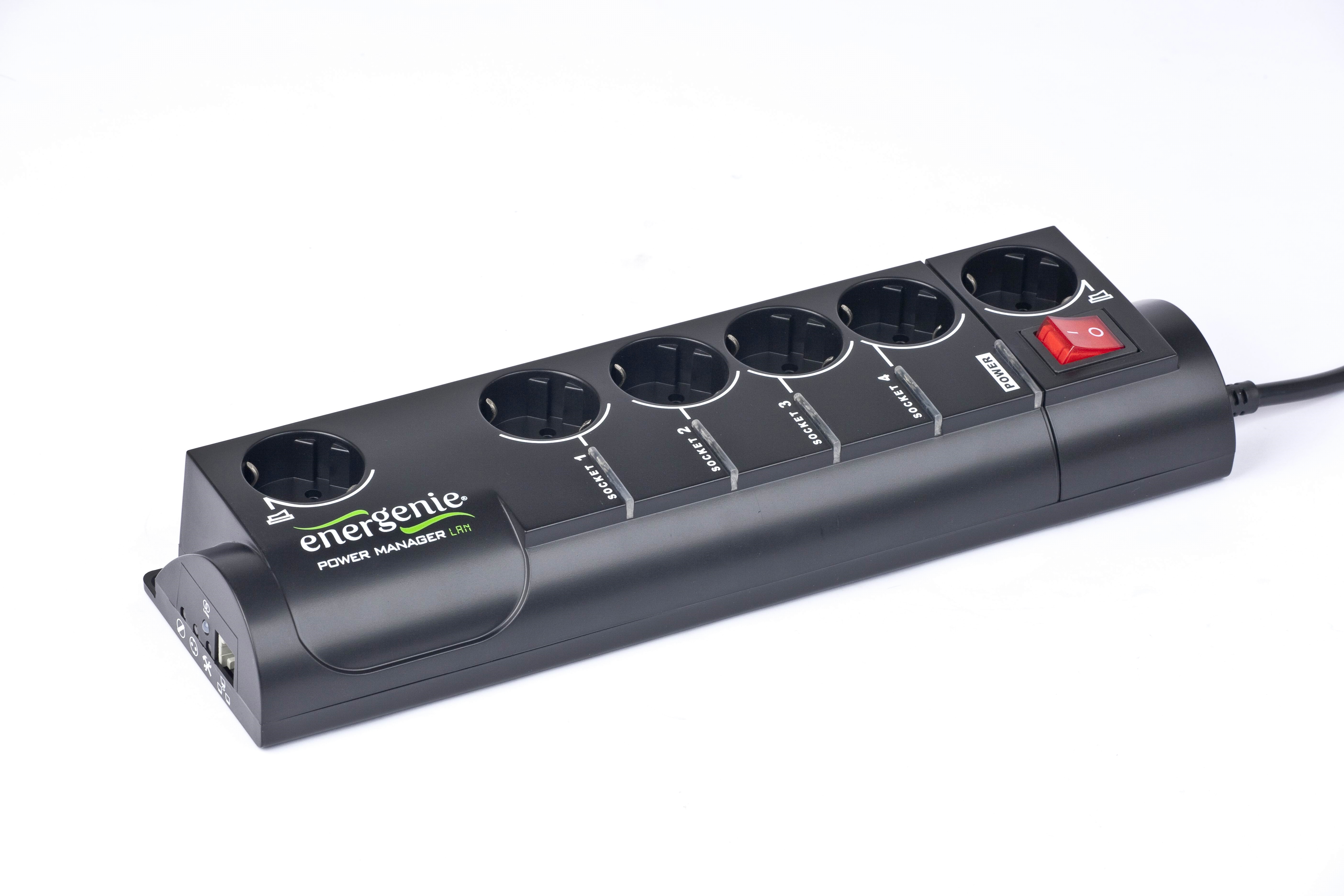

Поздравляем вас с приобретением программируемого сетевого фильтра модели EG-PMS-LAN с управлением через локальную вычислительную сеть (ЛВС). Данное устройство является сетевым фильтром с расширенными функциями по управлению энергопотреблением - четырьмя из шести электрических розеток можно индивидуально управлять через локальную сеть.

Управляемые розетки могут включаться/выключаться по расписанию, по команде пользователя и в результате других событий. Благодаря аппаратному планировщику, однажды запрограммированный фильтр может в дальнейшем выполнять свои функции в автономном режиме. Вы можете использовать фильтр EG-PMS-LAN для выключения электроприборов, находящихся в режиме ожидания, для экономии электроэнергии.

С помощью своего бесплатного личного аккаунта на сайте вы можете управлять вашим фильтром EG-PMS-LAN через интернет из любой точки мира, даже с помощью смартфона.

Особенности
    Клавишный выключатель позволяет отключить или включить одновременно все розетки. Кроме того, каждая из управляемых розеток может быть включена или выключена с помощью управляющего программного обеспечения или через веб-интерфейс. Благодаря аппаратно реализованному планировщику, предварительно запрограммированный фильтр будет выполнять программу после отключения от управляющего компьютера. Заданная в аппаратном планировщике программа действий по расписанию, продолжит выполняться даже при отключении фильтра от источника питания (ограниченное время). Управляемые розетки могут отключаться и включаться по расписанию. Простым примером такого расписания может служить задача «Включать периферийные устройства моего компьютера каждый рабочий день в 8:50 утра» и т. д. Программа Power Manager может включать или выключать управляемые розетки в зависимости от системных событий (запуск или завершение работы Windows или других программ). Простым примером такого применения, может служить задача «включить мой сканер, когда я собираюсь сканировать» или «выключить мой принтер, когда я выхожу из Windows». Работа в ЛВС: устройству может быть назначен IP адрес и/или сетевое имя как общему сетевому ресурсу, после этого, фильтр становится доступен для управления через локальную сеть или Интернет. Встроенный веб-сервер: EG-PMS-LAN можно управлять с любого компьютера с установленным Internet Explorer или другим веб-браузером. Это позволяет осуществлять удаленный доступ к устройству из любой точки земного шара. Нет реального внешнего IP адреса? Создайте бесплатный личный аккаунт на сайте и управляйте вашим фильтром EG-PMS-LAN через Интернет с помощью любого ПК или смартфона. Теперь вы сможете, например, перед выходом с работы включить дома обогреватель! Фильтр по IP адресам и 64-битное шифрование с парольной защитой, обеспечивают безопасность доступа к EG-PMS-LAN. Монитор напряжения в реальном времени предоставляет информацию о текущем состоянии каждой из управляемых розеток (включено или выключено). Эта информация может быть использована в различных целях, например, для отслеживания срабатывания устройства, которое вы хотите включить.
Спецификации
    Входное напряжение: переменный ток 220 – 230 В, 50 – 60 Гц. Максимальная нагрузка: 10 А. Максимальная мощность, потребляемая устройством: 2.5 Вт. Встроенный блок питания и батарея. Возможности аппаратного планировщика:
    Максимальное количество событий в независимом аппаратном планировщике: 45 для каждой розетки. Разовые и периодические события. Точность таймера: отклонение не более 2 секунд в день при условии постоянного наличия питающего напряжения. В противном случае возможны дополнительные отклонения до 2-х секунд на каждое отключение питания. Отклонения по времени автоматически корректируются при использовании функции «NTP correction» (сервер точного времени). См. раздел 5.4 настоящей инструкции.
    Рабочая температура окружающей среды: от +10 до +40 °C Размеры: 378 x 98 x 55 мм. Вес нетто: 1.0 кг.

Системные требования
    Локальная вычислительная сеть с разъемами RJ45. Подключенный к ЛВС компьютер с выходом в Интернет. Для работы программы Power Manager требуется компьютер с ОС Windows® 2000/XP/Vista/7 (использование данной программы не обязательно для работы устройства).
Содержание упаковки
    Фильтр EG-PMS-LAN. Настоящая инструкция и Краткое руководство по установке. Перекрестный коммутационный кабель RJ45 (красного цвета), прямой коммутационный кабель RJ45 (серого цвета). CD с ПО Power Manager для Windows.

НЕ нашли? Не то? Что вы ищете?

2. Индикаторы и элементы управления EG-PМS-LAN

2.1. Боковая панель №1

2.2. Боковая панель №2

2.3. Индикаторы

    Главный клавишный выключатель (Z) (рис. 1) светится – это означает, что фильтр EG-PMS-LAN подключен к источнику питания и работает. Индикатор питания (рис. 1) светится – это означает, что электрические розетки без управления (отмеченные символом ) включены. Индикатор Socket 1 (2,3,4) (Розетка 1 (2,3,4)) (рис. 1) светится – это означает, что данная конкретная розетка включена. Индикатор работы по расписанию / сетевой активности (рис. 2) мигает зеленым – это означает, что в ЛВС наличествует сетевая активность. Индикатор работы по расписанию / сетевой активности (рис. 2) мигает красным во время выполнения процедуры перезагрузки. Индикатор Работы по расписанию / сетевой активности (рис. 2) непрерывно светиться красным при наличии активного аппаратного расписания для какой-либо из розеток.

3. Установка

    Не устанавливайте фильтр в местах с повышенной влажностью, или в местах, где какие-либо жидкости могут попасть на устройство. Подключайте фильтр EG-PMS-LAN к электрической розетке европейского стандарта DIN 49 440.

3.1. Начало работы

    В первую очередь подключите фильтр к электрической розетке, затем к сетевой розетке ЛВС или и сетевой карте вашего компьютера с помощью прилагаемого прямого или перекрестного коммутационного кабеля RJ45, соответственно. Включение и выключение EG-PMS-LAN производится Главным клавишным выключателем (Z). Две из розеток фильтра EG-PMS-LAN (первая и последняя) маркированы символом . Эти розетки включаются и выключаются только с помощью Главного клавишного выключателя (Z), возможность управлять этими розетками отсутствует. В данной инструкции они называются «розетки без управления». Когда фильтр включен, индикатор POWER светится красным. Обе розетки без управления подключены к питанию и готовы к работе. Розетки: Socket 1, Socket 2, Socket 3 и Socket 4 могут управляться или предварительно программироваться с компьютера через ЛВС. Они в данной инструкции называются «управляемые розетки». Управляемые розетки фильтра EG-PMS-LAN могут быть запрограммированы на включение или выключение. Текущее состояние каждой их управляемых розеток отображается соответствующим индикатором, который загорается, когда на розетку подается питание. Если фильтр выключен с помощью Главного клавишного выключателя (Z) (рис. 1), управляемые розетки не могут быть включены ни с помощью веб-сервера, ни с помощью ПО Power manager ни по расписанию аппаратного планировщика. После включения фильтра при помощи Главного клавишного выключателя (Z) становиться доступно включение и выключение управляемых розеток с помощью веб-сервера, ПО Power manager или по расписанию аппаратного планировщика. Главный кнопочный выключатель (B) (рис. 2) также может выключить или включить все управляемые розетки независимо от их текущего статуса, или выполняющегося в данный момент события расписания. Для того чтобы включить розетки, удерживайте кнопку выключателя нажатой 1-2 секунды. Для того чтобы выключить розетки, удерживайте кнопку выключателя нажатой более 3-х секунд. Для защиты подключенного к фильтру оборудования от повышения напряжения и короткого замыкания EG-PMS-LAN оснащен Автоматическим выключателем.

ПРИМЕЧАНИЕ: если общее энергопотребление (или пиковая мощность) устройств, подключенных к EG-PMS-LAN, превышает 2200 ватт, Автоматический выключатель может выключить фильтр. В этом случае, пожалуйста, отключите избыточную нагрузку и нажмите кнопку Автоматического выключателя (рис. 3) для восстановления подачи электроэнергии.

3.2. Подготовка к началу использования EG-PMS-LAN

Перед началом использования устройства нужно выполнить конфигурацию сетевых параметров. Чтобы вы могли удаленно управлять настройками фильтра, он должен получить IP адрес в локальной вычислительной сети (ЛВС). Выполните следующие шаги:

    Убедитесь в том, что фильтр EG-PMS-LAN подсоединен к ЛВС с помощью прямого коммутационного кабеля RJ-45 (вариант «A» – рекомендуемый).

ПРИМЕЧАНИЕ: по умолчанию фильтр EG-PMS-LAN настроен на получение IP адреса от DHCP сервера. Если в вашей ЛВС есть роутер со встроенным DHCP сервером (наиболее распространенная ситуация) то фильтр автоматически получит IP адрес от DHCP сервера. В этом случае переходите к разделу 3.3 настоящего руководства.

ПРИМЕЧАНИЕ: вам может быть удобнее подключить фильтр EG-PMS-LAN напрямую к сетевому адаптеру (сетевой карте) управляющего компьютера с использованием перекрестного коммутационного кабеля RJ45 (вариант «Б»). Вам необходимо использовать данный вариант, если в сети нет работающего DHCP сервера.

Если вы используете вариант «Б» вам необходимо выполнить следующие действия для установки IP адреса устройства:

    Включите фильтр с помощью Главного клавишного выключателя (Z); Нажмите копку IP Config (C) (IP конфигурация) (рис. 2) на боковой панели фильтра с помощью скрепки или шариковой ручки; Удерживая указанную кнопку зажатой, нажмите и отпустите с кнопку Сброс (A) с помощью скрепки или шариковой ручки. Подождите 3 секунды, пока дважды не услышите звук переключения розеток.

В результате описанной выше процедуры, настройки фильтра будут сброшены на следующие заводские установки:
