Свод правил Магистральные трубопроводы (стр. 46 )

├──────────────────────────┤сваркой корневого  ├─────────────────────┤

│До 590 включительно  │слоя шва поворотных и  │  Э50А-Б, Э60-Б <*>  │

│  │неповоротных стыков труб│  │

├──────────────────────────┼────────────────────────┼─────────────────────┤

│До 490 включительно  │Для подварки изнутри  │  Э42А-Б, Э46А-Б  │

├──────────────────────────┤трубы  ├─────────────────────┤

│До 590 включительно  │  │  Э50А-Б  │

├──────────────────────────┼────────────────────────┼─────────────────────┤

│До 490 включительно  │Для сварки и ремонта  │  Э42А-Б, Э46А-Б  │

├──────────────────────────┤заполняющих и  ├─────────────────────┤

│От 490 до 540 включительно│облицовочного слоев  │  Э50А-Б, Э55-Ц  │

├──────────────────────────┤шва (после "горячего"  ├─────────────────────┤

│От 540 до 590 включительно│прохода электродами Ц  │  Э60-Б, Э60-Ц,  │

│  │или после корневого слоя│  Э70-Б <*>  │

│  │шва, выполненного  │  │

│  │электродами Б)  │  │

├──────────────────────────┴────────────────────────┴─────────────────────┤

│  <*> Предназначены для сварки термоупрочненных труб.  │

└─────────────────────────────────────────────────────────────────────────┘

17.2.2. Для автоматической сварки стыков труб под флюсом должны применяться флюсы по ГОСТ 9087 и проволоки углеродистые или легированные преимущественно с омедненной поверхностью по ГОСТ 2246 или аналоги импортного производства при наличии соответствующей разрешительной документации (свидетельства об аттестации).

17.2.3. Сочетания марок флюсов и проволок в зависимости от конкретного назначения и нормативного сопротивления разрыву металла свариваемых труб выбираются в соответствии с действующими технологическими инструкциями, утвержденными в установленном порядке.

17.2.4. Для автоматической газоэлектрической сварки труб должны применяться:

сварочная проволока с омедненной поверхностью по ГОСТ 2246 или аналоги импортного производства при наличии соответствующей разрешительной документации (свидетельства об аттестации);

углекислый газ по ГОСТ 8050 (двуокись углерода газообразная);

аргон газообразный по ГОСТ 10157;

смесь из углекислого газа и аргона.

17.2.5. Для механизированной сварки стыков труб применяются самозащитные порошковые проволоки, марки которых следует выбирать в соответствии с действующими технологическими инструкциями, утвержденными в установленном порядке.

17.2.6. Для газовой резки труб должны применяться:

кислород технический по ГОСТ 5583;

ацетилен в баллонах по ГОСТ 5457;

пропан-бутановая смесь по ГОСТ 20448.

17.3. Изделия

17.3.1. Для изолирующих фланцевых соединений следует использовать фланцы по ГОСТ 12821. Сопротивление изолирующих фланцев (в сборе) во влажном состоянии должно быть не менее .

17.3.2. Диаметр отверстий во фланцах под крепежные детали и размеры впадины, выступа, а также длина этих крепежных деталей должны выбираться с учетом толщины изолирующих (диэлектрических) втулок и прокладок. К каждому из фланцев изолирующего соединения должен быть приварен изолированный контактный вывод из стальной полосы размером 30 x 6 мм.

17.3.3. Конструкция запорной, регулирующей и предохранительной арматуры должна обеспечивать герметичность, соответствующую классу А по ГОСТ 9544.

17.3.4. Запорная арматура номинальным диаметром более DN 400 должна иметь опорные лапы для установки на фундамент. Материалы, применяемые для изготовления арматуры, должны обеспечивать надежную и безопасную ее эксплуатацию.

17.3.5. Для закрепления (балластировки) трубопроводов, прокладываемых через водные преграды, на заболоченных и обводненных участках, должны предусматриваться утяжеляющие навесные и кольцевые одиночные грузы, скорлупообразные грузы, сплошные утяжеляющие покрытия, балластирующие устройства с использованием грунта и анкерные устройства. В особо сложных условиях Западной Сибири и Крайнего Севера при соответствующем обосновании для балластировки подводных переходов трубопроводов номинальным диаметром DN 1000 и более в русловой части допускается применять чугунные кольцевые грузы.

17.3.6. Все изделия, применяемые для закрепления трубопроводов, должны обладать химической и механической стойкостью по отношению к воздействиям среды, в которой они устанавливаются.

17.3.7. Навесные утяжеляющие одиночные грузы должны изготавливаться в виде изделий из бетона, особо тяжелых бетона и железобетона и других материалов с плотностью не менее 2200 кг/м3 (для особо тяжелых бетонов - не менее 2900 кг/м3).

Каждый груз подлежит маркировке масляной краской с указанием массы и объема груза, а грузы, предназначенные для укладки в агрессивную среду, маркируются дополнительным индексом.

Примечание. Агрессивность среды и требования к защите бетонных грузов и сплошного обетонирования трубы определяются в соответствии с требованиями СП 28.13330.

17.3.8. Номинальная масса утяжеляющего бетонного груза устанавливается в проектной документации.

КонсультантПлюс: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункты 17.4.5 и 17.4.7 отсутствуют. Возможно, имеются в виду пункты 17.3.5 и 17.3.7 соответственно.

17.3.9. Кольцевые одиночные утяжеляющие грузы должны изготавливаться из чугуна (с учетом требований 17.4.5), железобетона или других материалов в виде двух половин с плотностью по п. 17.4.7.

Каждый полугруз подлежит маркировке масляной краской с указанием массы и наружного диаметра трубопровода, для которого предназначен этот груз.

17.3.10. Скорлупообразные грузы следует предусматривать из железобетона в виде продольных частей цилиндрической оболочки, при этом требования к бетону должны соответствовать требованиям 17.4.7.

17.3.11. Анкерные устройства изготавливаются из чугуна или стали, обеспечивающих механическую прочность и возможность соединения их между собой.

Приложение А

(справочное)

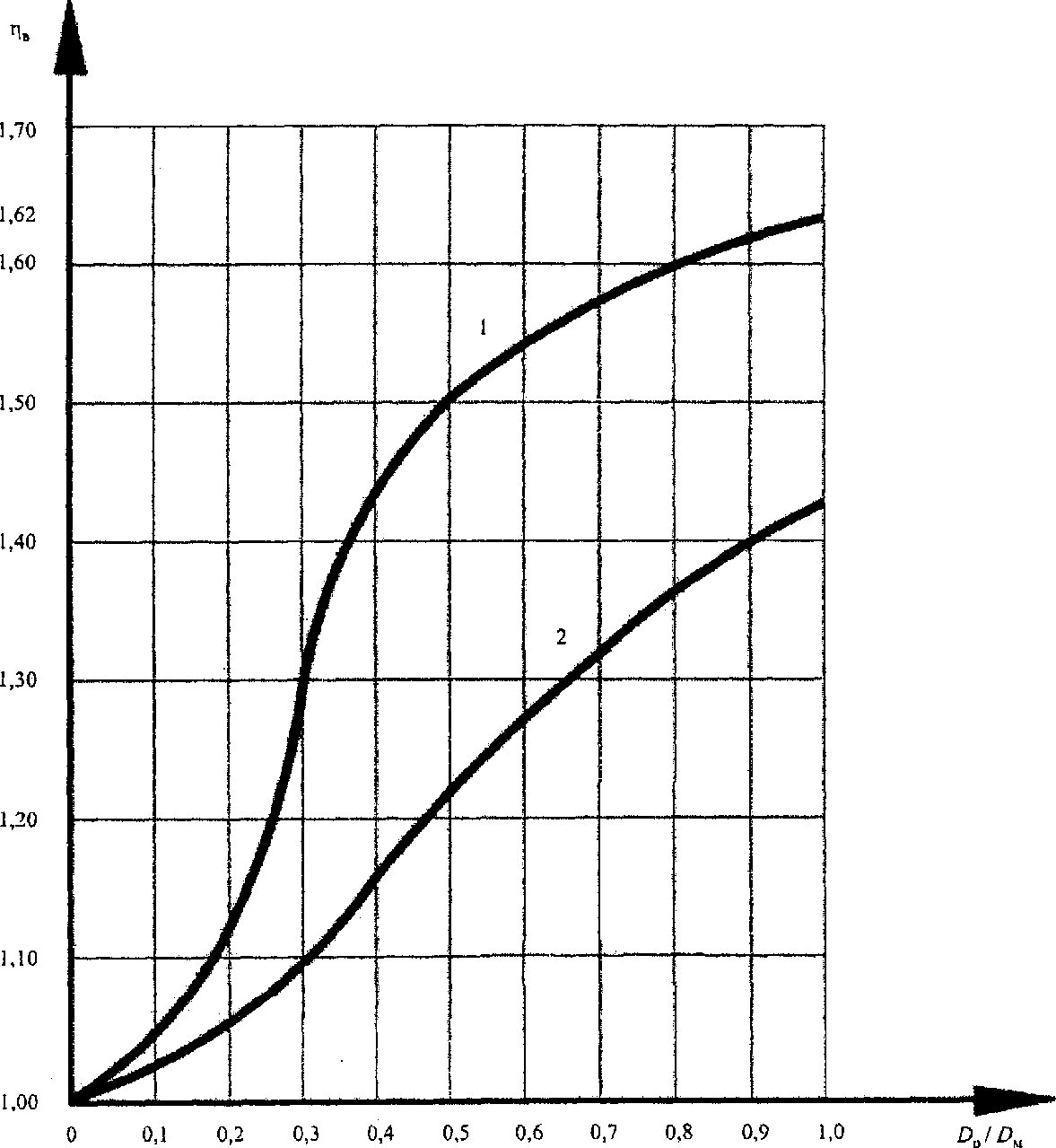

ГРАФИК

ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА НЕСУЩЕЙ СПОСОБНОСТИ ТРОЙНИКОВ

- коэффициент несущей способности деталей;

- отношение наружного диаметра ответвления тройника

к наружному диаметру основной трубы тройника

1 - для сварных без усиливающих накладок;

2 - для штампованных и штампосварных

1. График для определения коэффициента

несущей способности тройников

БИБЛИОГРАФИЯ

[1] СНиП 2.01.51-90. Инженерно-технические мероприятия гражданской обороны

[2] Правила охраны магистральных трубопроводов (утв. Постановлением Госгортехнадзора России от 01.01.2001 N 9)

[3] Правила устройства электроустановок (ПУЭ). Издание 7 (утв. Приказом Минэнерго России от 01.01.2001 N 204)

[4] Правила плавания по внутренним водным путям Российской Федерации (утв. Приказом Минтранса России от 01.01.2001 N 129)

[5] ОСТ 26.260.01-2001. Сосуды и аппараты стальные эмалированные. Общие технические условия.
