Если после 2-х переключений SIM карт не было удачных попыток отправки сообщений, индикатор начинает мигать.

GPRS соединение не установлено — индикатор не горит;

GPRS соединение установлено, но нет связи с ПЦН — индикатор мигает;

GPRS соединение установлено, есть связи с ПЦН — индикатор горит;

Порядок работ:

С помощью мобильного телефона снять защиту PIN-кодом. Установить SIM-карту в соответствующие держатели контроллера. Проверить уровень сигнала по индикации на лицевой панели.

Если уровень сигнала не позволяет резервному каналу функционировать, работы по переключению на IP ОПС не производятся. Технический специалист уведомляет кросс о необходимости возврата на прежнюю схему включения, и просит абонента совершить звонок в УВО для снятия линии с профилактики. Абоненту даются разъяснения, что по причине отсутствия сигнала резервного канала работы по переключению не могут быть выполнены сегодня, а о повторном  проведении работ, после появления возможности использования резервного канала, Вам будет сообщено дополнительно специалистом МГТС

Проверка работоспособности резервного канала:

Отключить проводное соединение основного канала связи. Постановить контроллер ОПС на охрану. Убедиться в постановке прибора на охрану в УВО при работе оборудования ОПС через резервный канал GSM(GPRS); Восстановить проводное соединение для обеспечения основного канала связи, возвращая прибор ОПС в штатный режим. Проверить работу контроллера ОПС по основному каналу. Снять прибор ОПС с охраны.

Внимание!

НЕ нашли? Не то? Что вы ищете?

После проверки работоспособности резервного канала, данные с номером ICCID сим-карты вносятся в акт приемки технических средств сигнализации в эксплуатацию, а также через диспетчера подрядчика в поле «SIM-карта» заявки «IP ОПС» системы АСРЗ. Акт приемки технических средств сигнализации в эксплуатацию подписывается абонентом – представителем МГТС – представителем УВО.


8. Диагностика охранного оборудования

8.1 Диагностика ИБП

Описание:

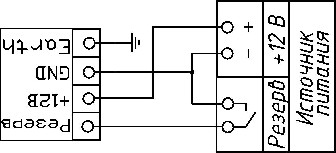

Источник питания обеспечивает зарядку аккумуляторной батареи емкостью до 7 А. ч. устанавливаемых потребителем в корпус источника, током до 200мА и поддерживает их в заряженном состоянии при наличии сетевого напряжения (~) от 187В до 242В. Тип аккумуляторной батареи — кислотная необслуживаемая, номинальным напряжением 12В. Источник питания рассчитан на круглосуточную работу. Источник питания обеспечивает автоматический переход на питание от встроенной

  аккумуляторной батареи при пропадании сетевого напряжения на рабочем фидере и обратно.

Задержка переключения на аккумуляторную батарею — отсутствует.

Порядок работ:

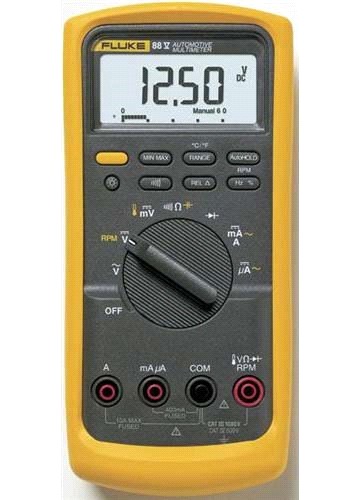

Отключить кабель сетевого питания (~220В) Снять переднею крышку устройства. Демонтировать старую аккумуляторную батарею. Подключить кабель сетевого питания (~220В) и проверить с помощью мултиметра выходное напряжение зарядного тока на наконечниках подключения аккумуляторной батарей. При показания тока не менее 12в и не более 14в зарядный блок считается исправным, переходим к пункту 5А(Замена аккумуляторной батарей), при отсутствии зарядного тока переходим к пункту 5Б.

5А. Отключить кабель сетевого питания (~220В), установить и подключить новую аккумуляторную батарею соблюдая полярность (наконечник красного провода подключается к плюсовой клемме аккумулятора, синего провода — к минусовой).

5Б. Отключить кабель сетевого питания (~220В), сообщить клиенту о неисправности зарядного блока, стоимости его замены, переходим к пункту “6.1 Установка ИБП”

ВНИМАНИЕ!

Если у клиента установлен блок питания оснащенной аккумуляторной батареей менее 7 А. ч. он подлежит обязательной замене.

8.2 Диагностика шлейфов охранных извещателей


Описание работ:


К шлейфу №1 не рекомендуется подключать иные извещатели, кроме магнитоконтактных, контролирующих входную дверь.

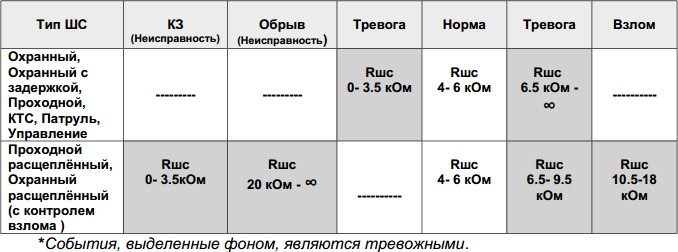

Зависимость событий от типа и параметров ШС

Порядок работ:

Проверить сопротивление охранных шлейфов.

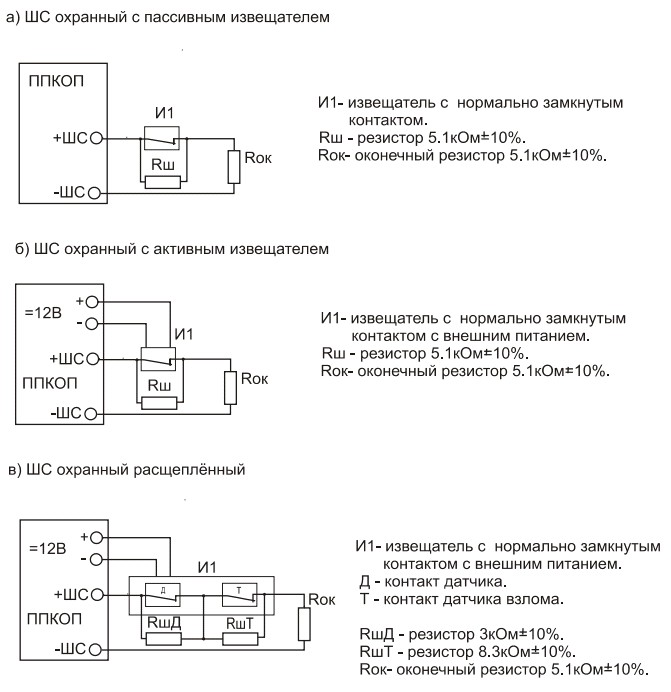

2А. Сопротивление ниже – установить резистор согласно выше описанной схеме.

2Б. Сопротивление выше - установить причину высокого сопротивления и устранить, при необходимости заменить шлейф.

2В. Сопротивление в рамках нормы - подключить шлейфы охранной, пожарной и тревожной сигнализации. При подключении охранных датчиков строго соблюдать полярность. Зажим проводов в колодках должен обеспечивать надежное закрепление проводов, но избегать чрезмерного усилия.

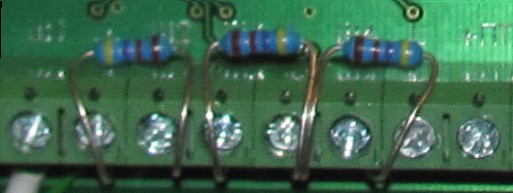

Установить резисторы на не используемые выходы контроллера.

9. Подключение ПК к охранному блоку


Описание работ:

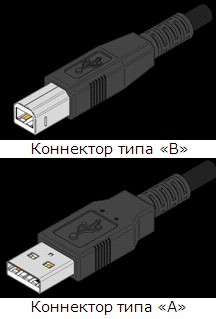

Производится в случае, если выдано непреднастроенное оборудование Параметры контроллера настраиваются программой «Конфигуратор ППКОП Юпитер IP/GPRS 4» (файл full_ppkop4IP. exe). Настраиваются: типы шлейфов, тактика работы выходных ключей,  параметры подключения по GPRS и Ethernet сетям и др. Контроллер подключается стандартным USB кабелем коннектором типа “А” к ПК под управлением Windows XP/Vista/7/8 и коннектором типа “B” к охранному блоку. После включения питания контроллер автоматически определяется системой, и устанавливаются стандартные драйвера.

Порядок работ:

Соединить охранный блок и ПК с помощью стандартным USB кабеля. Запустить «Конфигуратор параметров» охранного блока.

10. Конфигурирование охранного блока

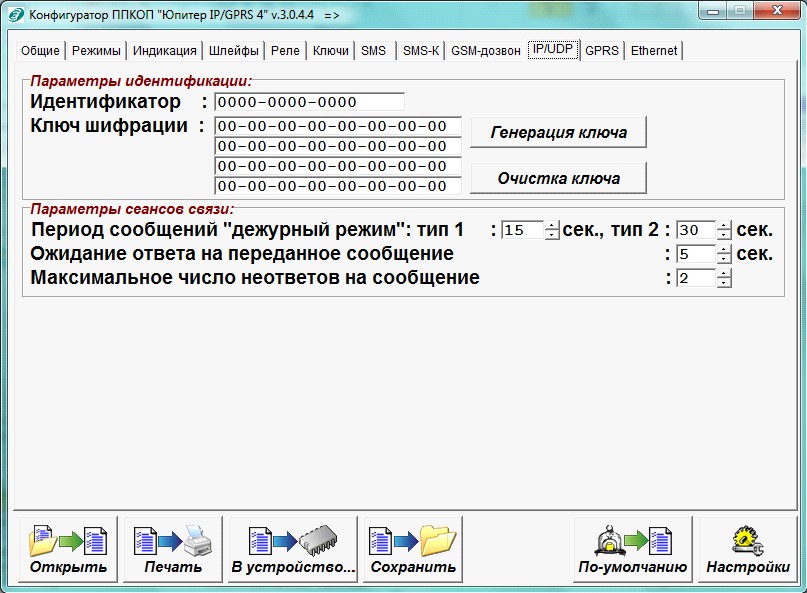

Шаг 1 – Введите «Идентификатор прибора» и «Ключ шифрования» прилагаемый к заявке

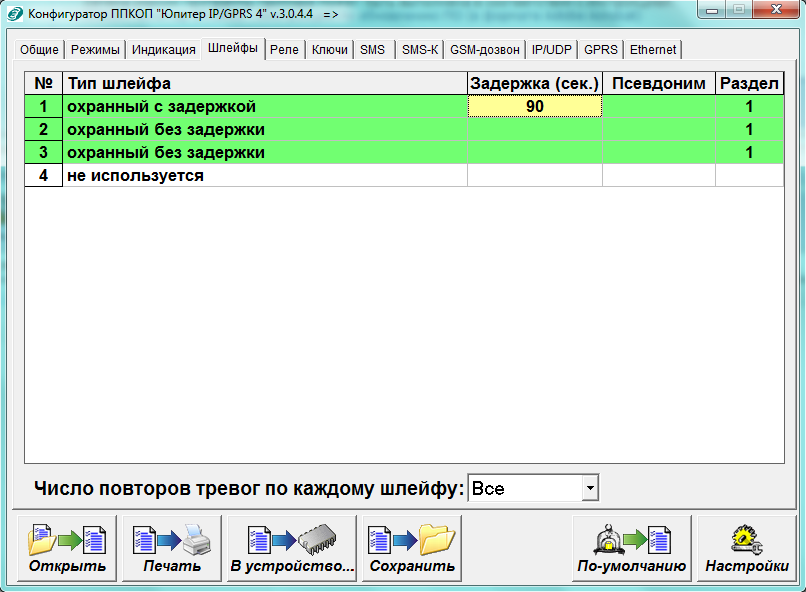

Шаг 2 – Установите назначение шлейфов

Описание шлейфов.

Охранный с задержкой (вход/выход);

Состояние шлейфа (нарушен или в норме) не влияет на начало процесса взятия.

Во время задержки на взятие (задержка на выход), изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Взятие происходит по истечении времени задержки или после восстановления шлейфа.

Нарушение шлейфа во взятом состоянии, приводит к началу процесса снятия (задержка на вход), с формированием сообщения «Вход». Во время задержки на вход, изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Если в течении задержки на вход, не происходит снятия, формируется тревожное сообщение.

Охранный с фиксированной задержкой (вход/выход);

Состояние шлейфа (нарушен или в норме) не влияет на начало процесса взятия.

Во время задержки на взятие (задержка на выход), изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Взятие происходит только по истечении времени задержки.

Нарушение шлейфа во взятом состоянии, приводит к началу процесса снятия (задержка на вход), с формированием сообщения «Вход». Во время задержки на вход, изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Если в течении задержки на вход, не происходит снятия, формируется тревожное сообщение.

Охранный без задержки;

Нарушенный шлейф, в снятом состоянии, запрещает процесс постановки под

охрану. Если в процессе задержки на вход или задержки выход, происходит нарушение шлейфа, задержка заканчивается, с постановкой на охрану и формированием тревожного сообщения. Нарушение шлейфа во взятом состоянии приводит к формированию тревожного сообщения.

Охранный с задержкой (проходной);

Состояние шлейфа (нарушен или в норме) не влияет на начало процесса взятия. Во время задержки на взятие (задержка на выход) или задержки на снятие (задержка на вход), изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Нарушение шлейфа во взятом состоянии приводит к формированию тревожного сообщения.

Тревожный (КТС);

Независимо от состояния (взят, снят, задержка на вход или задержка на выход) , при нарушении шлейфа формируется тревожное сообщение.

Охранный с задержкой (проходной), с контролем взлома извещателя.

Состояние шлейфа (нарушен или в норме) не влияет на начало процесса взятия. Контролируется датчик вскрытия корпуса извещателя (тампер). Вскрытие корпуса извещателя, а также короткое замыкание или обрыв шлейфа, приводят к формированию тревожного сообщения, независимо от состояния (взят, снят,

задержка на вход или задержка на выход). Во время задержки на взятие (задержка на выход) или задержки на снятие (задержка на вход), изменение состояния шлейфа (нарушен, в норме) не приводит

формированию тревожных сообщений.

Охранный, с контролем взлома извещателя.

Нарушенный шлейф, в снятом состоянии, запрещает процесс постановки под охрану. Контролируется датчик вскрытия корпуса извещателя (тампер). Вскрытие корпуса извещателя, а также короткое замыкание или обрыв шлейфа, приводят к формированию тревожного сообщения, независимо от состояния (взят, снят, задержка на вход или задержка на выход) . Нарушение шлейфа приводит к формированию тревожного сообщения в любом состоянии, кроме снятого.

Патруль

Назначается на шлейф с датчиком прибытия патруля.

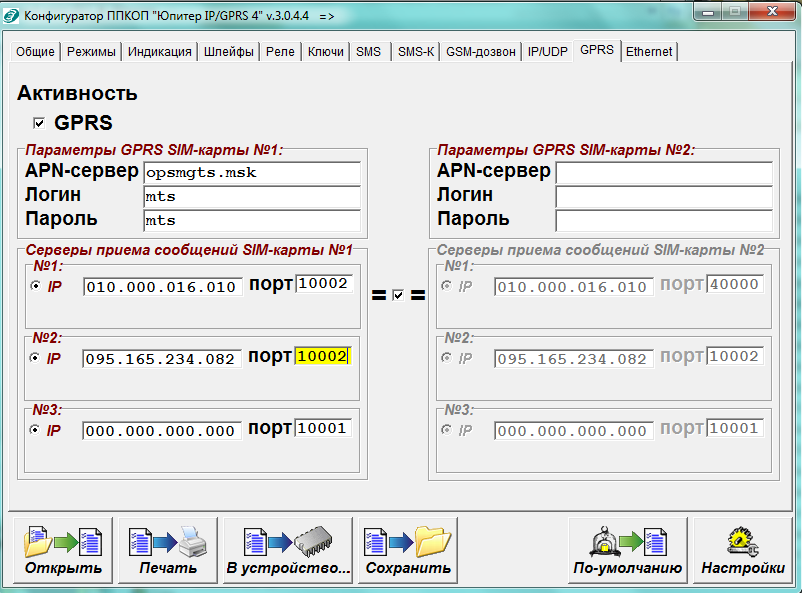

Шаг 3 – Введите настройки GPRS(резерного) канала, согласно ниже описанному примеру.

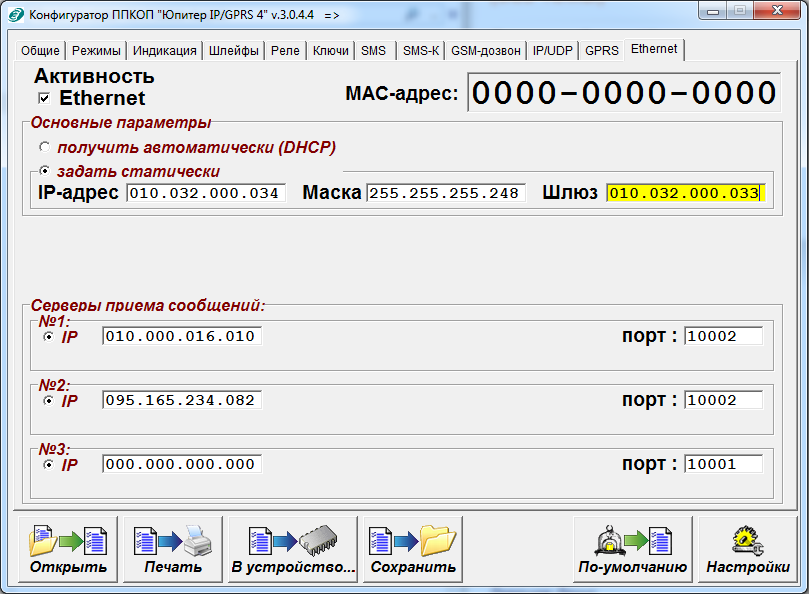

Шаг 4 – Введите настройки Ethernet(основного) канала согласно ниже описанному примеру, заменив IP адрес и шлюз данными из заявки текущего клиента. Сервера приема сообщений ввести точно по ниже описанному примеру.
