Переустановке подлежат только датчики, вышедшие из строя. Если датчик проверен и исправен, то его потребуется только переподключить к IP - контроллеру. При выборе типа, количества и мест установки охранных датчиков необходимо обеспечить полную защиту объекта. Окончательно места установки датчиков выбирать, исходя рекомендаций, приведенных в паспорте изделий.

Порядок работ:

1. Установить охранные извещатели согласно ниже перечисленным примерам.

ВНИМАНИЕ! Шлейф от охранного блока до датчиков прокладывается после установки всех датчиков.

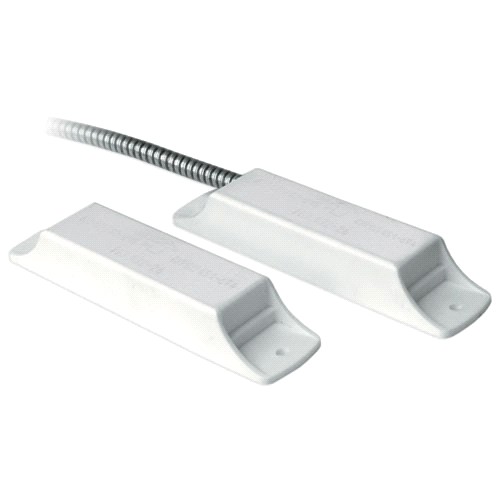

Магнитоконтактный извещатель на примере ИО-102-26

Описание работ:

Извещатель предназначен для блокировки дверных и оконных проемов, др. строительных, конструктивных элементов зданий и сооружений на открывание или смещение, организации устройств типа "ловушка" на любых объектах: как производственных так и жилых.

К несущей поверхности блоки извещателя крепятся шурупами (болтами), пропущенными через отверстия в основании. Извещатели могут крепиться к вертикальным или горизонтальным рабочим поверхностям в соответствии с потребностями заказчика, но в положении встречного направления стрелок Расстояние между датчиком и магнитом в замкнутом (пере-ключенном) состоянии - 24 мм и менее. Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии - 70 мм и более. Сопротивление замкнутых контактов - не более 0,5 Ом

Порядок работ:

Отметить место крепления. Закрепить датчик и магнит на саморезы или болты Подключить шлейф охранного блока

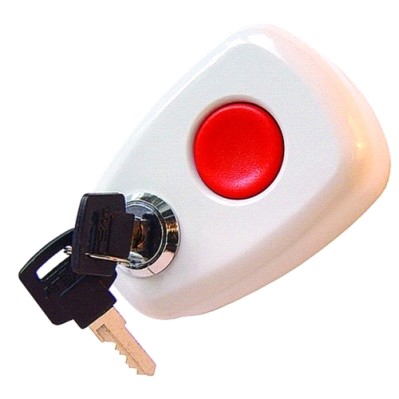

Стационарная тревожная кнопка на примере "Астра-321"

НЕ нашли? Не то? Что вы ищете?

Описание:

Извещатель предназначен для выдачи тревожного извещения на

приемно-контрольный прибор или систему передачи извещений.

Технические характеристики

Максимальное значение коммутируемого напряжения - 72 В

Максимальный коммутируемый ток, - 0,2 А.

Габаритные размеры, мм. - 87Ч60Ч29,5

Масса извещателя, кг - не более  0,08

Диапазон температур  -  от минус 30 до плюс 50

Порядок работ:

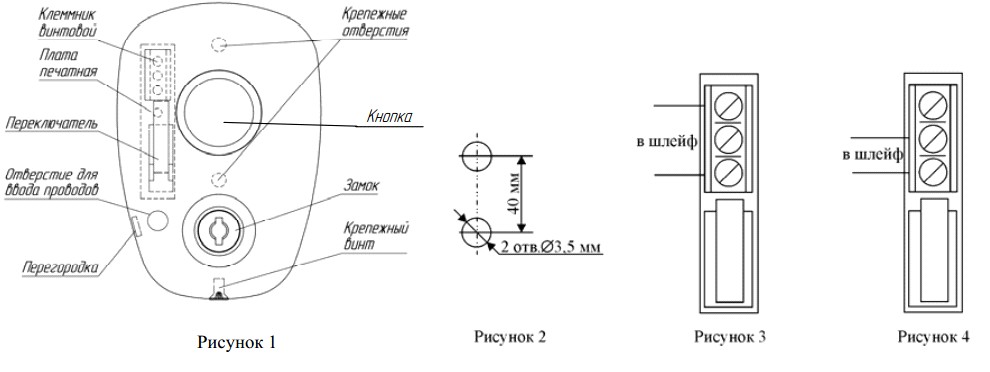

Отвернуть крепежный винт и снять крышку извещателя. Сделать разметку и крепежные отверстия на несущей поверхности см. рис. 2 Подвести провода шлейфа через специальное отверстие, удалив при этом перегородку в корпусе извещателя (рис. 1), и подключить их в зависимости от выполняемой ими функции согласно рис. 3 (нормально-замкнутые контакты) или рис. 4 (нормально-разомкнутые контакты). Закрепить основание извещателя двумя шурупами на несущей поверхности.

Надеть крышку и закрепить ее крепежным винтом.

Инфракрасный извещатель на примере “Астра-5 исполнение А”

Описание:

Предназначения охранного извещателя Астра-5 – обнаружение несанкционированного проникновения на охраняемую территорию за счет изменения инфракрасного (теплого) излучения человеческого тела и формирования оповещения о тревоге посредством размыкания шлейфа охранной сигнализации выходными контактами исполнительного реле. Дополнительные функции: режим “память тревоги”, антисаботажная зона, устойчивость к внешней засветке не менее 6500 лк, температурная компенсация и ряд других. Практически не реагирует на перемещение мелких животных, конвективные потоки, импульсы напряжения, электромагнитные поля УКВ-частот.

Принцип работы

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двух площадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение "Тревога" размыканием выходной цепи оптоэлектронного реле.

Требования к месту установки:

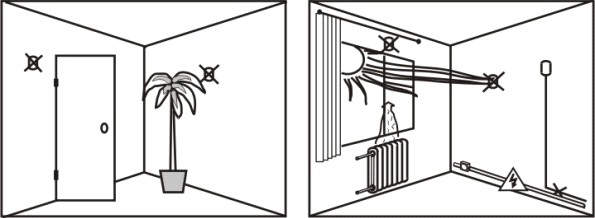

В капитальных сооружениях предпочтительной является установка извещателя на несущую стену. В сооружениях из легких металлических конструкций следует избегать крепления извещателя непосредственно на стену, отдавая предпочтение креплению к несущим элементам конструкции. Провода шлейфа сигнализации и цепей питания следует располагать вдали от мощных силовых кабелей. В помещении на период охраны рекомендуется закрыть двери, форточки, отключить вентиляторы, кондиционеры и другие возможные источники сильных воздушных потоков. Рекомендуемая высота установки 2.4-2.5 м Не рекомендуемые места установки

Порядок работ:

Вытолкнуть защелку крышки из паза основания. Снять крышку.

Отогнуть зацепы на основании. Снять плату

3А.  Установка на стене - выдавить заглушки выбранных монтажных отверстий

3Б.  Установка в углу помещения – выдавить заглушки выбранных монтажных отверстий

Сделать разметку на стене на необходимой высоте по приложенному основанию. Основание извещателя ориентировать строго по рисункам действия 3а или 3б. Провести провода от источника питания и шлейфа сигнализации через отверстие для ввода проводов в основании извещателя. Закрепить основание на стене или в углу помещения

Установить печатную плату на место

Закрепить подведенные провода в клеммах извещателя. Для удобства подключения оконечного резистора, предусмотрена дополнительная клемма РЕЗ

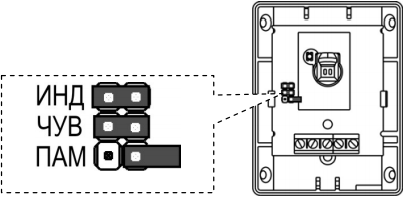

Загерметизировать отверстие для ввода проводов и другие отверстия уплотнительным материалом из комплекта поставки для предохранения извещателя от попадания в него потоков воздуха и насекомых. Установить перемычку на вилки ИНД и ЧУВ. Снять перемычку с вилки ПАМ

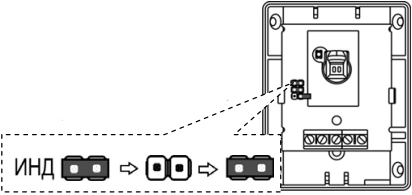

Включить питание извещателя, при этом индикатор мигает 1 раз в 1 с в течение не более 60 с – выход извещателя на рабочий режим. В течение времени выхода извещателя на рабочий режим кратковременно (на 2-3 с) снять и установить обратно перемычку на вилку ИНД (включается на 8 мин режим ТЕСТ-прохода)



Установить на место крышку извещателя(до щелчка)

Выполнить ТЕСТ-проход охраняемой зоны со скоростью 0.3 м/с для определения чувствительных зон. В момент обнаружения (индикатор загорается на 2с) необходимо остановиться, отметить данное положение, затем вернуться на шаг назад и продолжить движение. Повторить ТЕСТ-проход в обратном направлении. Зоны чувствительности, формируемые линзой, будут расположены посередине между отмеченными положениями.

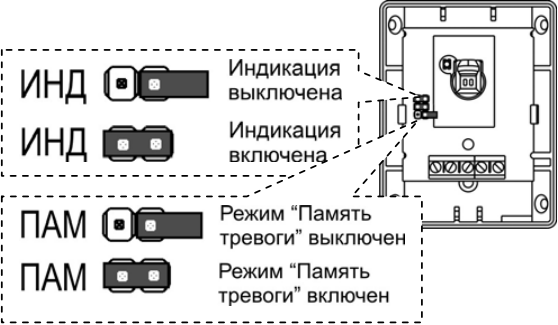

Вытолкнуть защелку крышки из паза основания. Снять крышку извещателя. Установить перемычки на вилки ИНД и ПАМ в зависимости от выбранного режима работы на объекте



Установить на место крышку извещателя (до щелчка)

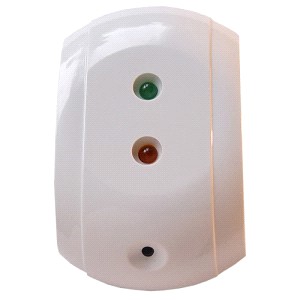

Извещатель охранный поверхностный звуковой на примере “Астра-С (ИО 329-5)”

Описание работ:

Извещатель предназначен для обнаружения разрушения стекол,

остекленных конструкций закрытых помещений и формирования

извещения о тревоге путем размыкания выходных контактов

сигнального реле.

Типы стекол:

- обычные и защищенные полимерной пленкой толщиной от

2,5 до 8 мм;

- армированные толщиной 5,5 и 6 мм;

- узорчатые толщиной от 4 до 7 мм;

- многослойные строительные толщиной от 6 до 8 мм;

- закаленные толщиной от 4 до 6 мм.

Размер стекол: площадь не менее 0,1 м

(при длине одной из сторон неменее 0,3 м).

Не допускается работа извещателя в помещении с высоким уровнем звуковых помех (о повышенном уровне помех свидетельствуют извещения "Высокочастотная помеха" или "Низкочастотная помеха"). В помещении на период охраны должны быть закрыты двери, форточки, отключены вентиляторы, трансляционные громкоговорители и другие возможные источники звуковых помех. При установке извещателя все участки охраняемого стекла должны быть в пределах его прямой видимости, запрещается маскировка извещателя декоративными шторами, т. к. при этом возможна потеря его чувствительности. Провода следует располагать вдали от мощных силовых и высокочастотных кабелей.

Выбор места установки:

Рекомендуемая высота установки на стене и расстояние до самой удаленной точки охраняемого стекла

Варианты размещения Не рекомендуемые места установки
