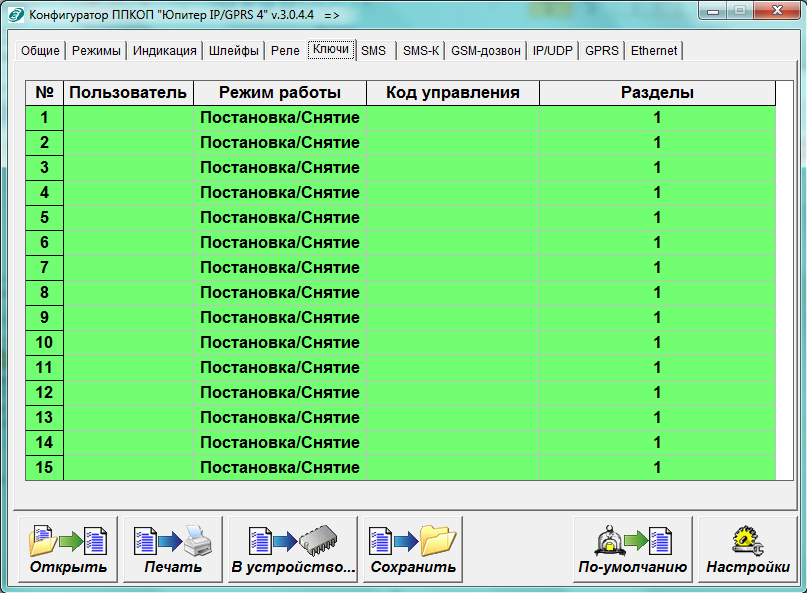

Шаг 5 – Согласуйте с клиентом и установите ключи взятия и снятия охраны

Установка кодов с помощью клавиатуры охранного блока

Установка секретного кода.

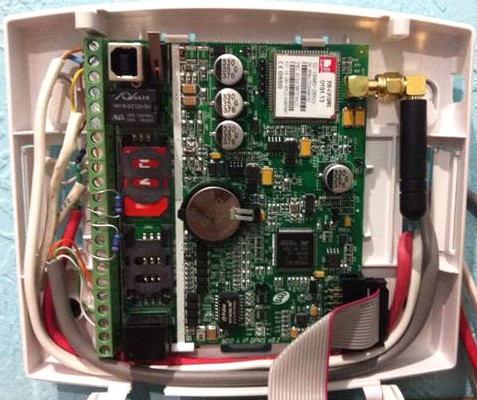

Для запоминания ключа в первую свободную ячейку, необходимо установить перемычку J1 (J2 должна быть снята), после включения питания прибора. Ввести код с выносной клавиатуры. При сохранении ключа в памяти, прибор выдает два коротких звуковых сигнала и две короткие вспышки выносным индикатором.
Примечание: Если введенный код уже был внесен в память, или все 250 ячеек заполнены, выдаются 3 коротких звуковых сигнала, выносной индикатор мигает 3 раза. Нажать на клавиатуре последовательно следующие клавиши (код может иметь длину от 5 до 12 цифр):
<код> [↵ ]
По окончании ввода последовательности должен прозвучать звуковой сигнал подтверждения
длительностью 0,1 с.
Установка кода тихой тревоги
Установка тихой тревоги происходит аналогично “Установка секретного кода”, с последующем назначением режима работы кода “Под принуждением” с помощью ноутбука.
ВНИМАНИЕ!
В момент ввода кодов доступа технический специалист должен покинуть периметр абонента.
Настройка завершена
Приток-А КОП-02
Шаг 1 – Введите «Идентификатор прибора» и «Ключ шифрования» прилагаемый к заявке

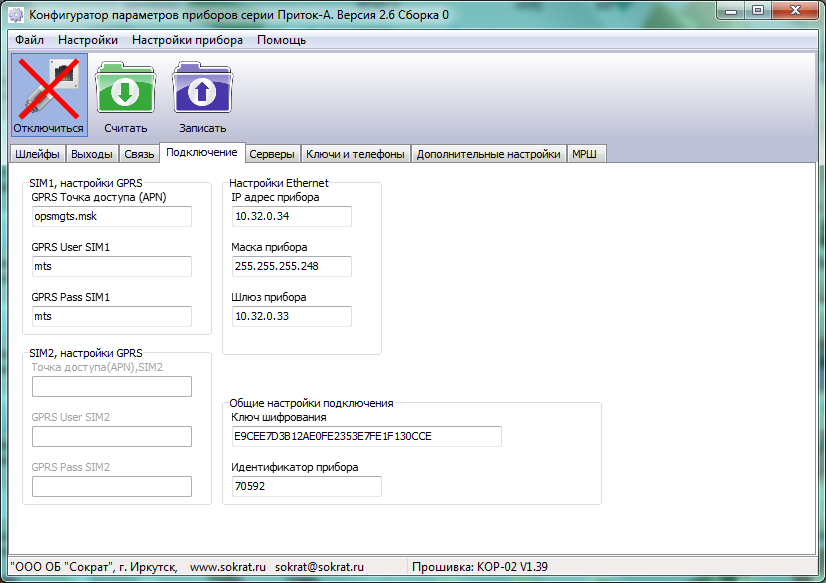

Шаг 2 – Введите настройки Ethernet(основного) канала согласно ниже описанному примеру, заменив IP адрес и шлюз данными из заявки текущего клиента.
Шаг 3 – Введите настройки GPRS(резервного) канала, согласно ниже описанному примеру.

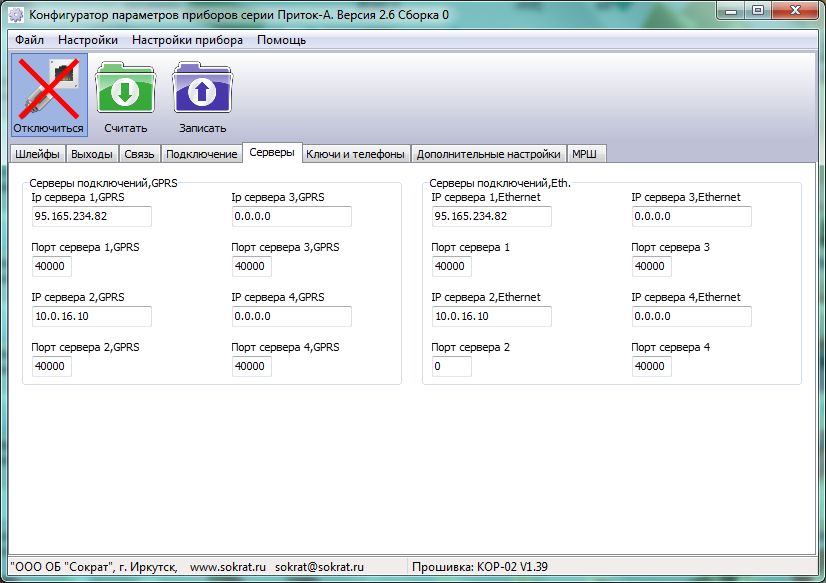

Шаг 4 – Сервера подключений ввести точно по ниже описанному примеру.

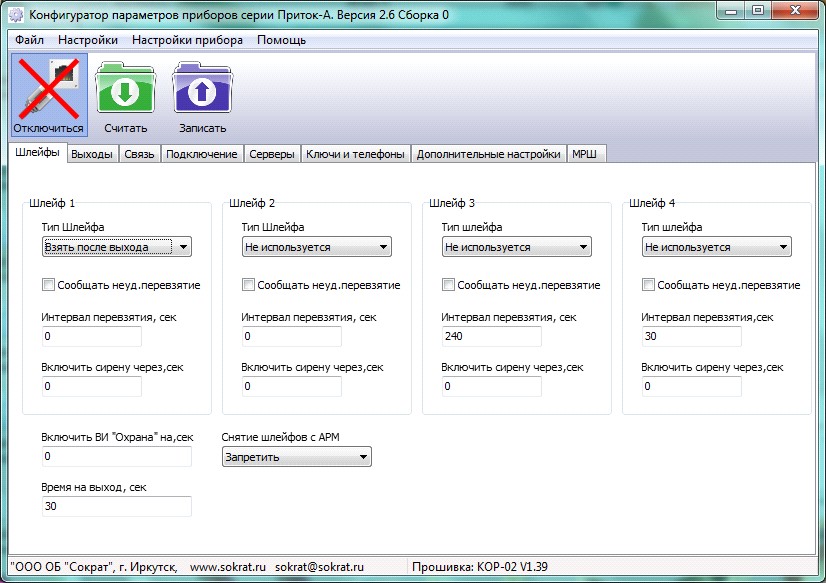

Шаг 5 – Установите назначение шлейфов
Описание шлейфов.
Взять после выхода
Состояние шлейфа (нарушен или в норме) не влияет на начало процесса взятия. Во время задержки на взятие (задержка на выход), изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Взятие происходит по истечении времени задержки или после восстановления шлейфа. Нарушение шлейфа во взятом состоянии, приводит к началу процесса снятия (задержка на вход), с формированием сообщения «Вход». Во время задержки на вход, изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Если в течении задержки на вход, не происходит снятия, формируется тревожное сообщение.
Взять с задержкой
Состояние шлейфа (нарушен или в норме) не влияет на начало процесса взятия. Во время задержки на взятие (задержка на выход), изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Взятие происходит только по истечении времени задержки. Нарушение шлейфа во взятом состоянии, приводит к началу процесса снятия (задержка на вход), с формированием сообщения «Вход». Во время задержки на вход, изменение состояния шлейфа (нарушен, в норме) не приводит к формированию тревожных сообщений. Если в течении задержки на вход, не происходит снятия, формируется тревожное сообщение.
ВНИМАНИЕ!
Время на вход\выход устанавливается строго в приборе и обязательно должно быть согласовано с абонентом.
Охранный
Нарушенный шлейф, в снятом состоянии, запрещает процесс постановки под охрану. Если в процессе задержки на вход или задержки выход, происходит нарушение шлейфа, задержка заканчивается, с постановкой на охрану и формированием тревожного сообщения. Нарушение шлейфа во взятом состоянии приводит к формированию тревожного сообщения.
Тревожный
Независимо от состояния (взят, снят, задержка на вход или задержка на выход) , при нарушении шлейфа формируется тревожное сообщение.
Патруль
Назначается на шлейф с датчиком прибытия патруля.
Шаг 6 - Подключение к пульту УВО
По завершению монтажа и настройки прибора обязательно позвонить по номеру 8-499-178-8721(УВО) сообщить оператору пультовой номер абонента и попросить оператора вывести прибор на связь.
*Шаг 7 - Установка кодов “Взятия\Снятия”
Установка с помощью клавиатуры охранного блока
По завершению монтажа и проверки устройств, попросите клиента ввести как минимум 2 кода доступа с клавиатуры устройства:
Код “Взятия\Снятия” Код “Под принуждением”После ввода кодов, обратитесь в УВО(8-499-178-8721) попросите установить первый код под “Взятия\Снятия”, а второй “Под принуждением”.
Установка с помощью оператора УВО
Ключи снятия/взятия устанавливаются самим клиентом по звонку в УВО(8-499-178-8721), после завершения работ.
*Если ваш монтаж завершился позже пн-чт с 09:00 до 18.00 или пт – с 09:00 до 16.45 то необходимо сообщить абоненту – “На данный момент у Вас установлен временный код “взятия\снятия” 1234. Для изменения кода Вам необходимо обратиться в рабочие время по номеру 8-499-178-8721 и сообщить оператору свой пультовой номер и желаемый код “взятия\снятия”.
ВНИМАНИЕ!
По окончанию настройки обязательно протестируйте с клиентом введенные коды.11. Диагностика охранных извещателей

Детектор вскрытия корпуса
Порядок работ:
Поставить объект на охрану. Открыть переднюю крышку охранного блока. Закрыть переднюю крышку охранного блока Снят объект с охраны.

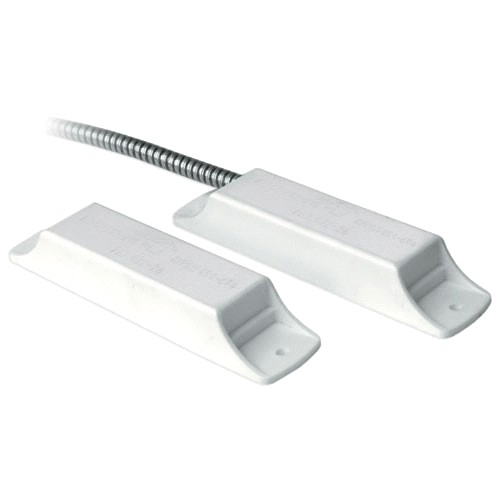

Извещатель охранный магнитоконтактный (геркон) на примере ИО-102-26
Порядок работ:
Поставить объект на охрану. Разомкнуть магнитоконтактный извещатель (открыть дверь). Снят объект с охраны.
Извещатель охранный объемный оптико-электронный на примере «Астра-5» исполнение А
Порядок работ:
Поставить объект на охрану. Выполнить ТЕСТ-проход охраняемой зоны. Снят объект с охраны.Извещатель охранный поверхностный звуковой на примере “Астра-С (ИО 329-5)”
Порядок работ:
Поставить объект на охрану.

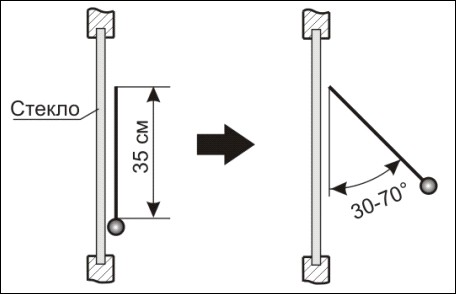

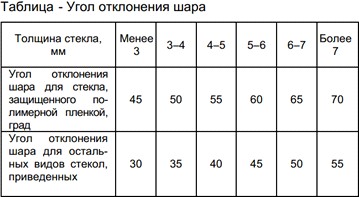

Внимание! При необходимости протестировать работоспособность извещателя при реальном разбитии
стекла необходимо обязательно закрепить стекло в раме! Разбитие незакрепленного листа стекла (полотна) или бутылки не гарантирует выдачи извещения «тревога», так как извещатель разработан и настроен для обнаружения разбития стекол в раме или закрепленных в стене!
12. Установка нового охранного оборудования

12.1 Установка ИБП
При прокладке силового кабеля обязательно необходимо соблюдать цветовую маркировку жил кабеля.Белый – фаза.
Синий (коричневый, черный) – N(нейтраль).
Желто-зеленый (зеленый) – РЕ (земля).
При эксплуатации источников питания следует соблюдать «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» Источник устанавливается вертикально на стенах или других конструкциях охраняемого помещения, в местах, где отсутствует доступ посторонних лиц. Установку/снятие, монтаж, ремонт производить при отключенном сетевом напряжении ~220В от источника питания. Следует обращать внимание на соблюдение полярности при подключении нагрузки и аккумуляторной батареи. Запрещается использовать предохранители (плавкие вставки), несоответствующие техническим требованиям, а также любые виды перемычек. Запрещается эксплуатация источника питания без защитного заземления. Запрещается закрывать вентиляционные отверстия источника питания.Порядок работ:

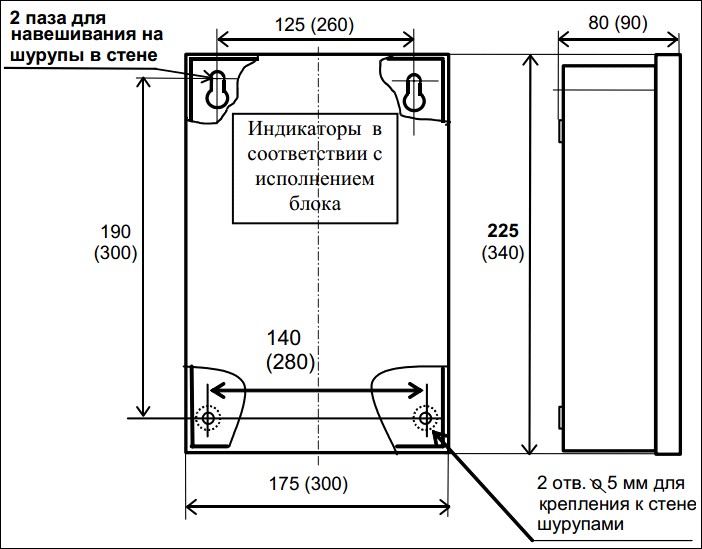

Провести разметку крепления корпуса источника питания к стене в соответствии с расположением крепежных отверстий на задней стенке корпуса (расстояние от уровня пола до нижней стенки источника должно быть не менее 200мм). Закрепить источник питания в вертикальном положении, предварительно выведя кабели питания, заземления и нагрузки внутрь корпуса через заднюю стенку, либо отогнув боковой «лепесток» крышки корпуса. Отмерить необходимую длину кабеля типа ВВГ НГ, сечением не менее 3х1,5 мм2 от ИБП до ближайшего источника питания(~220В). Проложить кабель. Разделать концы эл. кабеля для последующего подключения к клеммам. Подключаем концы эл. кабеля к клеммам ИБП, обеспечив надежный контакт затяжкой винтов. Предупреждаем Абонента, что на время выполнения эл. монтажных работ в распределительном щите возможны перерывы в электроснабжении офиса или части электроприборов в офисе.- Надеваем защитные резиновые перчатки. Отключаем вводной автомат в распределительном этажном щите. Проверяем индикатором отсутствие напряжения на выходных клеммах вводного автомата и клеммах распределительных автоматов. Обеспечиваем защиту от возможных случайных прикосновений к токоведущим частям, оставшимся под напряжением. Устанавливаем в распределительном щите новый автомат (с тепловым и электромагнитным расцепителем, номинальный ток расцепителя не более 6 А). Перемычкой сечением не менее 1,5 мм2 соединяем входную клемму дополнительного автомата с входной клеммой соседнего с ним автомата. Производим подключение питающего кабеля. Проверяем визуальным осмотром выполненный монтаж на предмет отсутствия механических повреждений изоляции эл. кабеля, проверяем надежность затяжки контактных соединений. Включаем вводной автомат в щите, включаем распределительные автоматы.
12.2 Установка охранных датчиков
Описание работ:
|
