Порядок работ:

Вытолкнуть защелку основания из паза крышки. Снять крышку

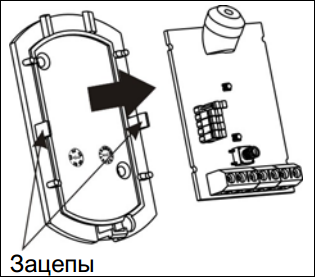

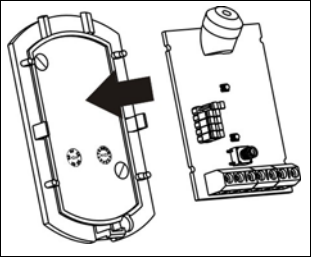

Отогнуть зацепы на основании. Снять плату

Выдавить в основании заглушку отверстия для ввода проводов (имеется возможность выдавливания

второго отверстия для ввода проводов в намеченном месте крышки) Провести провода от источ-

ника питания и шлейфа сигнализации через отверстие для ввода проводов в основании извещателя.


Сделать разметку на выбранном месте по приложенному основанию. Основание извещателя ориентировать строго по рисунку. Закрепить основание

Установить печатную плату на место.

Закрепить подведенные провода в клеммах извещателя.

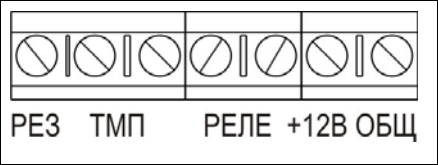

Для удобства монтажа, например, для подключения оконечного резистора, предусмотрена дополнительная клемма РЕЗ

Установить на место крышку извещателя.

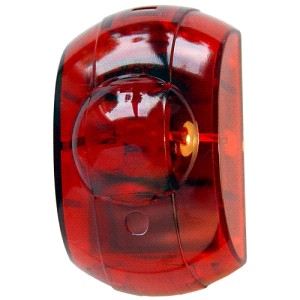

Оповещатель охранный световой на примере “Астра-10М исп.1”.

Описание работ:


Оповещатель предназначен для светового оповещения о состоянии объекта, охраняемого с помощью приборов охранно-пожарной сигнализаци. Оповещатель рассчитан на непрерывную круглосуточную работу. Электропитание оповещателя осуществляется напряжением 12+-2-3 В постоянного тока. Конструкция оповещателя обеспечивает возможность крепления его на стене помещения. Оповещатель следует располагать в месте, где отсутствует воздействие

прямого солнечного света.

Порядок работ:

При выборе места установки оповещателя необходимо соблюдать следующие требования:

  - допускается установка оповещателя на стене помещения;

  - исключить попадание на оповещатель прямых солнечных лучей;

НЕ нашли? Не то? Что вы ищете?

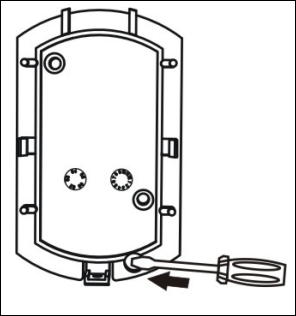

Cнять крышку оповещателя, вставив лезвие плоской отвертки в паз на торце корпуса

  и повернув лезвие до выхода защелки основания из паза крышки;

Cнять плату с основания, отогнув зацепы в основании; Cделать разметку на несущей поверхности по основанию оповещателя; Выдавить отверткой в основании или крышке оповещателя заглушки монтажных отверстий для ввода проводов и провести провода от источника питания через отверстие; Шурупами закрепить основание оповещателя на несущей поверхности; Установить печатную плату на место; Подключить оповещатель к источнику питания с используемым напряжением;

Установить на место крышку оповещателя; Закрыть отверстие для ввода проводов для предохранения оповещателя от попадания в

него потоков воздуха и насекомых.

6.3 Прокладки шлейфа от охранного блока до датчиков.

Описание работ:

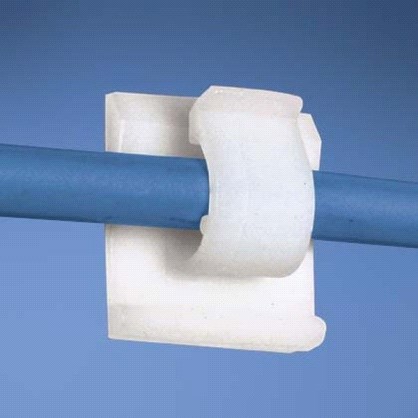

При прокладке кабеля в местах поворота под углом 90 град. или близких к нему радиус изгиба должен быть не менее семи диаметров кабеля. Кабели и провода должны крепиться к строительным конструкциям при помощи скреп или скоб из тонколистовой оцинкованной стали, эластичных полиэтиленовых скоб. Установка крепежных деталей должна производиться с помощью шурупов или клея. Крепление проводов следует выполнять:

  с разделительными основаниями типа ТРВ, ТРП - стальными гвоздями при условии, что диаметр шляпки гвоздя не больше расстояния между жилами провода;

  без разделительного основания НВМ, ПМВГ - скобами.

В местах крепления провода под скобы должна подкладываться неразрезанная или разрезанная, но большего диаметра полихлорвиниловая трубка длиной не менее 10мм. Шаг крепления при горизонтальных прокладках - 0,25 м, при вертикальных - 0,35 м. Сращивание и ответвление проводов марок ТРП, ТРВ (и аналогичные им) следует производить в коробах методом пайки или под винт. При прокладке провода по бетону или другому прочному материалу по трассе прокладки провода насверливают отверстия. В отверстия вбиваются деревянные пробки, к которым при помощи стальных гвоздей или клея крепится провод. Провода закрепляются гвоздями или скобами у вводов в приборы и распределительные коробки на расстоянии 50-100 мм от них. Для удобства обслуживания в приборе или распределительной коробке должен быть предусмотрен запас провода, равный 5-100 мм. Для соединения и ответвления проводов необходимо применять коробки типа УК-2П, КО-1, КО-2. К шлейфу №1 не рекомендуется подключать иные извещатели, кроме магнитоконтактных, контролирующих входную дверь. По согласованию с заказчиком устанавливается светодиод для индикации работы контроллера.

Порядок работ:

Размотать кабель на всю необходимую длину от места установки охранного блока до охранного датчика с запасом 2-4 метра. Отрезать не используемую длину. Подключить провод к охранному датчику. Проложить линию от охранного датчика до охранного блока. Подключить шлейфы охранной, пожарной и тревожной сигнализации. При подключении охранных датчиков строго соблюдать полярность. Зажим проводов в колодках должен обеспечивать надежное закрепление проводов, но избегать чрезмерного усилия. Проверить мультиметром сопротивление шлейфов и при необходимости установить выносные резисторы  на концах шлейфов. Установить резисторы на не используемые выходы контроллера.
