Порядок и требования к проведению работ на территории абонента по подключению\переключению услуги ОПС

1.0 Перечень необходимого оборудования/расходных материалов, требуемых для выполнения работ по подключению абонента к услуге ОПС.

(всё что должен при себе иметь технический специалист при визите к Абоненту)

Заведомо исправное тестовое оборудование:

Тестовый Notebook / Netbook - для проверки работоспособности услуги, а также для возможности настройки ОПС; Тестовый ADSL модем; Монтерская трубка (МТ); Медный патч-корд RJ-45; Удлинитель электрический 10 м; USB кабель с Type A "папа" на USB Type B "папа"

Монтажный инструмент:

Инструмент (кримпер), необходимый для обжима медных кабелей; Детектор скрытой электрической проводки; Двухполюсный индикатор напряжения; Мультиметр; Тестер для витой пары; Очки защитные; Кусачки(бокорезы); Фонарик; Строительный уровень; Отвертка-индикатор; Рулетка; Нож универсальный; Инструмент для перфорации стен и аксессуары к нему (набор буров, пылесборник, и т. д.); Стриппер - приспособление для очистки изоляции кабеля; Молоток/Киянка; Ножницы; Пинцет для электроники, прямой, узкий 180 мм; Паяльник газовый;

Расходный материал:

Кабель - каналы соответствующего сечения; Бахилы одноразовые; Перчатки резиновые диэлектрические; Разъёмы/Джек RJ-45; Кабели UTP cat. 5; Кабель электрический сечения 1,5 кв. мм; Розетка электрическая; Кабели КСПВ 4х0.4; Стяжки нейлоновые 150мм (Белые); Контроллер охранно-пожарный с ключом шифрации (запечатанный конверт) или уже настроенный контроллер охранно-пожарный (ключ шифрации введен и требует активации при установке контроллера у Абонента); Sim-карта оператора мобильной связи, обеспечивающего резервный канал связи; Оборудование ТСО (датчики, резисторы); ИБП; Изоляционная лента (15х20); Саморез (3.5х40); Дюбель пластмассовый (6х30); Мешки для мусора 30л (уп. 50шт); Автоматические выключатели - однополюсные, с тепловым и электромагнитным расцепителем, номинальный ток расцепителя не более 6 А, характеристика срабатывания «С» ; Перемычки, сечением не менее 1,5 мм2; Баллон газовый 250-350мл Бутан; Флюс ЛТИ-120 (15-20 мл) с кисточкой; Припой d=0.5мм 100г катушка;

Необходимые документы:

Удостоверяющий документ, позволяющий проводить работы от лица Оператора; Акт обследования объекта Акт об оказанных услугах/выполненных работ и движения оборудования; Акт приема-передачи системы охранно-пожарной сигнализации в эксплуатацию, Копию доверенности установленного образца от (на подписание актов обследования объекта, актов об оказанных услугах/выполненных работ и движения оборудования, выполненных работ, актов приема-передачи системы охранно-пожарной сигнализации в эксплуатацию удостоверение работника организации Исполнителя).

2. Определение плана работ

Описание работ:

На первоначальном этапе проводится обследование объекта, подлежащего оборудованию системой охранной сигнализации. По результатам обследования составляется акт обследования, план помещений, список необходимого оборудования (спецификация), выбираются места установки датчиков, прокладки кабель трасс. План помогает на начальном этапе определить cильные и слабые стороны инсталляции. При необходимости проведения работ по прокладке линии и дополнительной разводке электропитания, обязательно сообщаем об этом Абоненту; Обязательно уточнить у абонента количество устанавливаемых датчиков и других ТСО, необходимость установки выносной клавиатуры IP-оборудования ОПС

Порядок работ:

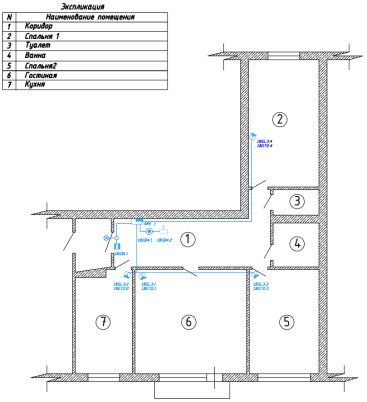

Используя чистый лист формата А4 нарисовать план помещения. Определить место установки датчиков и их количество, внести информацию в план Определить место установки охранного блока внести информацию в план. Определить место установки и кол-во тел розеток внести соответствующие дополнения в план. Определить и отметить план прокладки кабель-трасс. Составить и согласовать получившийся план с клиентом.

3. Установка эл. Розетки (при необходимости)

Описание работ:

При прокладке силового кабеля обязательно необходимо соблюдать цветовую маркировку жил кабеля:

Белый – фаза.  Синий (коричневый, черный) – N(рабочая нейтраль).  Желто-зеленый (зеленый) – РЕ (защитная земля).

Для проведения работ обязательно иметь при себе инструмент с изолирующими ручками (пассатижи, бокорезы, отвёртки, монтажный нож) до 1000В,  индикатор напряжения, группа по ЭБ не ниже III до 1000В. При выполнении работ необходимо строго руководствоваться требованиям ПУЭ, ПТЭЭП. Выполнение работ под напряжением НЕ ДОПУСКАЕТСЯ. Подключение к задействованным автоматам в распределительных щитах НЕ ДОПУСКАЕТСЯ. При наличии в щитах резервных автоматов подключение допускается к автоматам с номинальным током не более 6 А.

Порядок работ:

Отмеряем необходимую длину кабеля типа ВВГ НГ, сечением не менее 3х1,5 мм2.

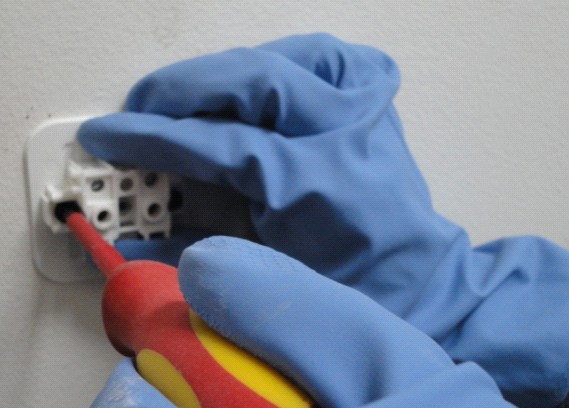

Прокладываем кабель по общему или дополнительно проложенной кабель трассе. Производим разделку концов эл. кабеля для последующего подключения к клеммам. Подключаем концы эл. кабеля к клеммам эл. розетки, обеспечив надежный контакт затяжкой винтов клемм эл. розетки. Предупреждаем Абонента, что на время выполнения эл. монтажных работ в распределительном щите возможны перерывы в электроснабжении помещения абонента или части электроприборов в помещении. Надеваем защитные резиновые перчатки. Отключаем вводной автомат в распределительном этажном щите. Проверяем индикатором отсутствие напряжения на выходных клеммах вводного автомата и клеммах распределительных  автоматов. Обеспечиваем защиту от возможных случайных прикосновений к токоведущим частям, оставшимся под напряжением. Устанавливаем в распределительном щите новый автомат (с тепловым и электромагнитным расцепителем, номинальный ток расцепителя не более 6 А). Перемычкой сечением не менее 1,5 мм2 соединяем входную клемму дополнительного автомата с входной клеммой соседнего с ним автомата. Производим подключение питающего кабеля. Проверяем визуальным осмотром выполненный монтаж на предмет отсутствия механических повреждений изоляции эл. кабеля, проверяем надежность затяжки контактных соединений. Включаем вводной автомат в щите, включаем распределительные автоматы. Индикатором проверяем наличие напряжения на клеммах эл. розетки. Проверяем работоспособность оборудования.

4.

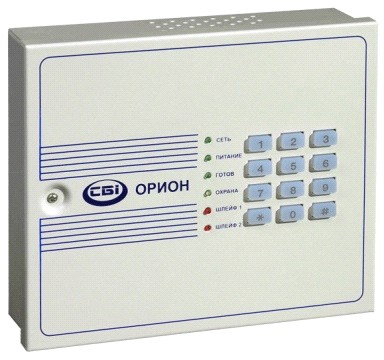

Демонтаж предыдущего охранного блока.

Описание работ:

Производится демонтаж и замена блока охраны, с аналогового на IP Работу необходимо проводить осторожно и аккуратно, не повредив стены абонента и подходящие к блоку линии связи.

Порядок работ:

Отключить питание охранного блока. Вскрыть охранный блок, осмотреть возможность отключения шлейфов связи и питания, при необходимости снять печатную плату. Отключить шлейфы: питания, охранной, пожарной, тревожной сигнализаций. Демонтировать охранный блок.

5. Шаг №11 - Установка нового охранного блока

Описание работ:

Контроллер устанавливается внутри охраняемого помещения на высоте не менее 1,5 метров над уровнем пола, в месте, защищенном от доступа посторонних лиц, неблагоприятного воздействия атмосферы, , капель и брызг, механических повреждений, химически активных паров и газов, разрушающих металлы и изоляцию. Не допускается устанавливать контроллер в шкафах и ящиках, конструкция которых может повлиять на его работоспособность. Запрещается производить установку, монтаж и техническое обслуживание контроллера при включенном питании. При установке и эксплуатации контроллера следует руководствоваться «Правилами устройства электроустановок», «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок потребителей». Установка на железобетонных поверхностях может ослабить сигнал сети GSM.

Порядок работ:

Разобрать охранный блок. Приложить крепление стене, сделать отметки. Пробурить 2 отверстия, используя 6 мм бур. Забить дюбеля Закрутить саморезы Закрепить заднюю крышку охранного блока. Установить печатную плату (верхняя крышка одевается в конце монтажа)

6. Соединение охранного блока с оптическим терминалом (ONT).

Ethernet (проводное подключение)

Описание работ:

Интерфейсный выход  ONT соответствует спецификации 100BASE-T (Fast Ethernet) и при соединении патч-кордом с охранным блоком обеспечивает скорость передачи данных до 100 Мбит/с (охранный блок должен поддерживать спецификацию 100BASE-T (Fast Ethernet), в противном случае скорость соединения будет максимальной поддерживаемой блоком охраны). Взаимодействие модема и охранного блока осуществляется в рамках IP-протокола. Прямой обжим

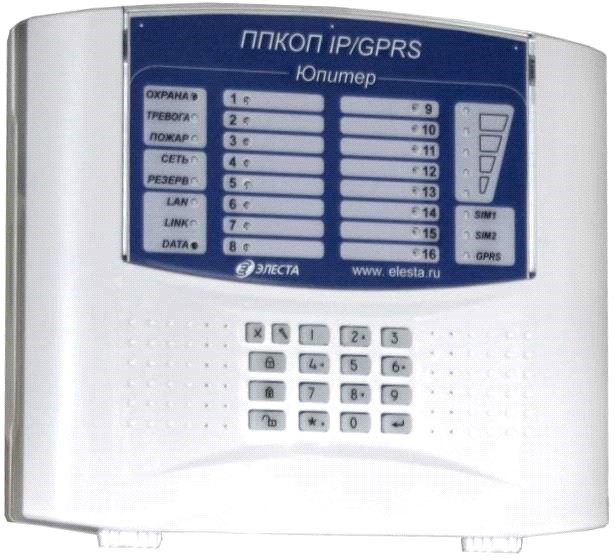

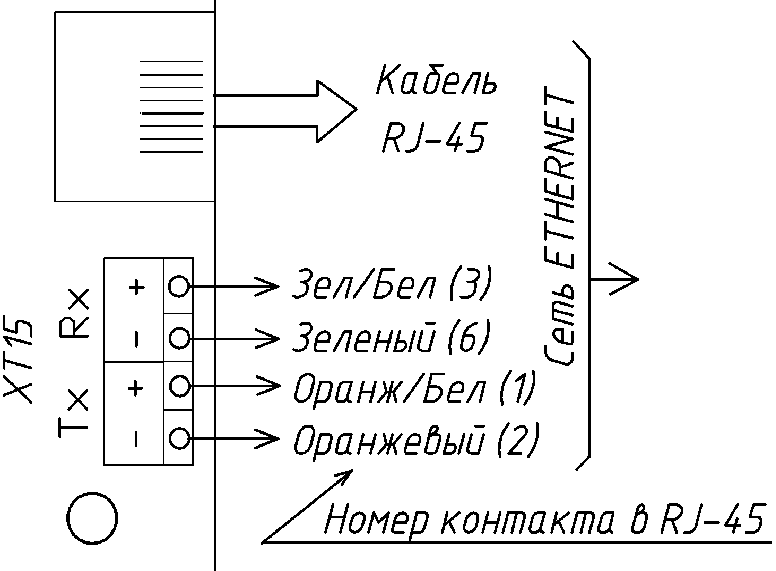

Охранный блок Юпитер IP/GPRS можно подключать без предварительной обжимки UTP кабеля, используя ниже приведённую схему.

Порядок работ:

Выполнить линию, используя кабель UTP cat. 5 от охранного блока до ONT. Обжать кабель с обеих сторон, используя “прямой обжим”. Проверить работоспособность кабеля, используя кабель-тестер. Подключить охранный блок к ONT посредством Ethernet-кабеля. Проверить состояние подключения с помощью индикации на ONT и охранном блоке

7. Установка SIM-карты

Описание работ:

В зависимости от уровня GSM сигнала модема, изменяется количество зажигаемых индикаторов уровня сигнала. Проверка уровня сигнала производится с периодом 45 сек. При работе с SIM1 горит индикатор «SIM1».

При работе с SIM2 горит индикатор «SIM2».
