Пособие к СНиП РК 3.02-43-2007 «Жилые здания» (стр. 3 )

4.1.16 В домах, расположенных на северной стороне широтных магистралей, все помещения квартиры не могут быть «отвернуты» от магистрали, так как в этом случае не выполняется требование по инсоляции квартир, ибо все жилые помещения оказываются ориентированными на север, для чего жилые шумозащитные дома-экраны следует предусматривать двух типов:

1) Жилые дома, предназначенные для постановки на меридиональных и на южной стороне широтных магистралей.

Одностороннее расположение жилых помещений в плане секции, приводящее к уменьшению ширины корпуса, следует компенсировать увеличением количества квартир. Жилые дома должны иметь не менее четырех квартир. Рекомендуется применять также 6 - 8-квартирные Т-образные секции и секционно-коридорные схемы с коридором, обращенным в сторону магистрали. В секционных домах на магистраль желательно обращать только кухни, передние и санитарные узлы, а также лестничные клетки и лифтовые холлы. Допускается обращение жилых комнат на магистраль при устройство шумозащитных окон;

2) Жилые дома, предназначенные для постановки на северной стороне широтных магистралей.

В секционных домах рекомендуется применять только двухквартирные секции, но и в таких секциях по условиям инсоляции необходимы комнаты, обращенные на юг, т. е. на магистраль. Для того чтобы на магистраль не обращались спальни, следует в квартирах иметь не более трех комнат. Двухквартирные секции с одно - и двухкомнатными квартирами в этом случае проектировать нецелесообразно, так как они неэкономичны. Целесообразно применять жилые дома с квартирами в двух уровнях.

4.1.17 Для снижения теплопотерь в жилых домах отношение площади световых проемов всех комнат и кухонь к площади этих помещений рекомендуется принимать:

- в I климатическом районе, IVА и IVГ подрайонах - не более 1:7;

- во всех остальных подрайонах - не более 1:6.

В домах, проектируемых для I климатического района, в целях экономии тепла форточки или фрамуги в окнах изолируются от остального межстекольного пространства.

4.1.18 Освещенность жилых помещений согласно СНиП РК 2.04-05-2002* нормируется с помощью коэффициента естественного освещения (КЕО), который принимается на рабочей поверхности, в 1 м от заглубленной стены помещения, равным 0,5% наружной освещенности. Расчетами устанавливается минимальная площадь оконного проема, обеспечивающая требуемый КЕО.

В качестве примера в таблице 1 приведены минимальные площади оконных проемов для комнат разной площади и глубины, рассчитанные для 3 группы светового климата (см. рисунок 1 СНиП РК 2.04-05-2002*). Ориентируясь на данные таблицы 1 и требования к архитектуре фасада здания, можно подбирать в соответствии с ГОСТ 11214, ГОСТ 24700, ГОСТ 24699, ГОСТ 26601 типы оконных заполнений не менее указанных в таблице 1.

Т а б л и ц а 1 - Минимальные площади оконных проемов для комнат разной площади и глубины

Площадь помещения, м2	Минимальные площади оконных проемов, м2, при глубине помещения*, м
2,5	3	4	5	5,5	6
8	1,4	1,4	-
9	1,5	1,5	1,5	-	-	-
10	-	1,6	1,6	-	-	-
11	-	1,7	1,7	-	-	-
12	-	1,8	1,8	-	-	-
13	-	1,9	1,9	2,5	-	-
14	-	2	2	2,55	-	-
15	-	-	2,1	2,6	3,5	-
16	-	-	2,2	2,65	3,55	-
17	-	-	2,3	2,7	3,6	-
18	-	-	2,4	2,75	3,65	4,9
19	-	-	2,5	2,8	3,7	4,95
20	-	-		2,85	3,75	5
21	-	-		2,9	3,8	5,05
22	-	-		2,95	3,85	5,1
23	-	-		3	3,9	5,15
24	-	-		3,05	3,95	5,2
25	-	-		3,1	4	5,25
Значения минимальных площадей в табл. 1 приведены для жилых зданий IV класса: - пояс светового климата.................................................................................... III - высота, м: - помещения......................................................................................................... 2,5 - оконного проема................................................................................................ 1,5 - толщина наружной стены помещения, м........................................................ 0,4 - средневзвешенный коэффициент отражения поверхностей помещения..... 0,4 - нормируемый КЕО,%........................................................................................ 0,5 - коэффициент запаса........................................................................................... 1,2 - общий коэффициент светопропускания (спаренные переплеты)................. 0,6 *При значениях, отличающихся от приведенных в таблице, применять интерполяцию

4.2 Объемно-планировочная структура основных типов многоквартирных жилых зданий

4.2.1 Многоквартирные жилые здания формируются путем блокировки нескольких секций, являющихся элементами объемно-планировочной структуры здания. Секции проектируют рядовыми и поворотными, в том числе с торцевыми окончаниями или без них (рисунки 2, 3).

Рядовые секции (в том числе с торцевыми окончаниями) по форме плана могут быть прямолинейными или со сдвигом в плане, а также сложной формы (в том числе криволинейной, Т-образной и т. д.).

Поворотные секции (в том числе угловые) позволяют проектировать здание с развитием:

1) в двух направлениях (секции с углами поворота на 90°, 135° и др. - угловые секции);

2) в трех направлениях (секции с углами поворота на 90°, 120° и др.).

Угловые секции имеют следующие разновидности:

- с размещением лестничной клетки (или лестнично-лифтового узла) в центральной части секции с ориентацией на внутреннюю (или внешнюю) сторону секции;

- с размещением лестничной клетки (или лестнично-лифтового узла во внутреннем (или внешнем) углу секции;

- с ориентацией лестничной клетки и лифтового узла на противоположные стороны секции.

4.2.2 По условиям ориентации по сторонам света и обеспечения инсоляции квартир секции многосекционных жилых зданий проектируются:

- универсальной (неограниченной) ориентации;

- частично ограниченной ориентации (широтные);

- ограниченной ориентации (меридиональные).

Рекомендуемые варианты решений по количеству квартир и уровней в квартирах секций различной ориентации даны в таблице 2.

Таблица 2 - Рекомендуемые варианты решений по количеству квартир и уровней

Классификация секции по ориентации	Количество квартир	Количество уровней в квартире
Универсальная (неограниченная)	1; 2	1
4 - 8	2 - 3
Частично ограниченная (широтная)	3 - 7	1 - 2
Ограниченная (меридиональная)	5 - 8 (до 16*)	1 - 2
* Указано максимальное количество при плане со сдвижкой.

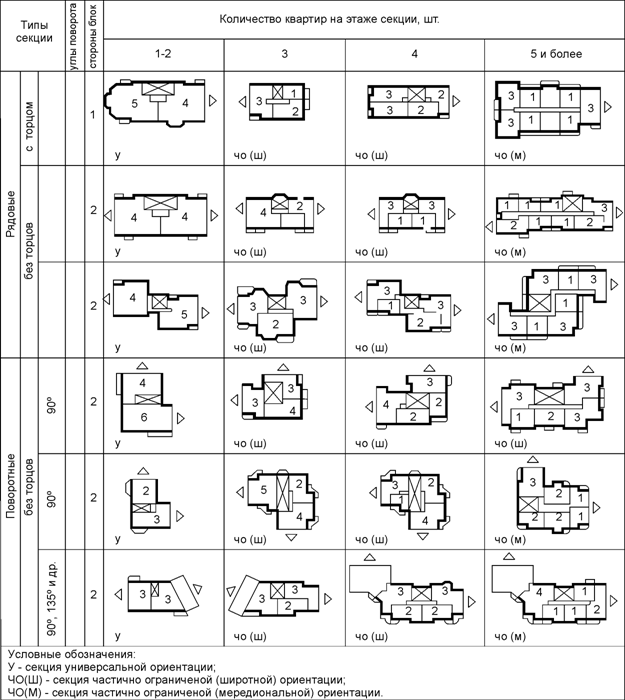

Рисунок 2 - Объемно - планировочная структура основных типов жилых зданий.

Схемы секций многосекционных жилых зданий

Рисунок 3 - Объемно - планировочная структура основных типов жилых зданий.

Схемы секций многосекционных жилых зданий

4.2.3 Террасные жилые дома могут проектироваться для территорий с выраженным рельефом, а также и при его отсутствии - для участков плотной застройки в условиях недостаточной инсоляции и естественной освещенности. Ступенчатое построение объема (по одной или нескольким сторонам) этих зданий может быть достигнуто за счет уменьшения: глубины комнат по торцам здания или по его фронту; числа комнат в квартире; количества квартир на этаже; этажей в смежных секциях.

Для территорий на выраженном рельефе, как правило, применяются дома со ступенчатым построением объема, как вдоль протяженного фасада, так и поперек торцевой части здания. Для условий плоского рельефа допускается применение домов с террасированным построением объема по всем сторонам здания.

Террасные жилые дома могут проектироваться блокированными, секционными коридорными а также могут иметь смешанную планировочную структуру (рисунок 4)

Рисунок 4 - Террасные жилые дома

4.2.4 Односекционные жилые здания различаются по форме плана ( рисунок 5):
