Пособие к СНиП РК 3.02-43-2007 «Жилые здания» (стр. 8 )

I - одномаршевые лестницы (1 - 9); II - двухмаршевые лестницы (10 - 12); III - винтовая лестница;

IV - трехмаршевая лестница; V - минимальные параметры лестниц:

Условные обозначения: высота прохода - d; высота подступенка - h; длина проступи - а.

Рисунок 19 - Типы внутриквартирных лестниц.

Таблица 8 - Длина пути эвакуации (максимальное расстояние от дверей квартиры до выходов в домах различных типов)

*) в тупиковом внеквартирном коридоре без естественного освещения или освещении вторым светом

5.11 Выбор типов лестничных клеток в секционных жилых зданиях в качестве путей эвакуации следует осуществлять с учетом ограничений, связанных с суммарной площадью квартир (жилых ячеек общежитий) на этаже, а также высотой жилого здания.

При суммарной площади квартир (жилых ячеек общежитий) на этаже секции до 500 м2 в жилище I и II степени огнестойкости следует проектировать не менее одного эвакуационного выхода из каждой квартиры (жилой ячейки) на лестничную клетку (таблица 9).

Таблица 9 - Применение лестничных клеток различных типов в качестве путей эвакуации в секционных жилых зданиях

В зависимости от высоты жилого здания этот выход следует предусматривать:

1) если высота здания до 28 м включительно, то, при суммарной площади квартир на этаже секции не более указанной выше (до 500м2), допускается один эвакуационный выход:

- на лестничную клетку типа ЛI;

- на лестничную клетку типа Л2 (с учетом СНиП РК 2.02-05-2002*) - для жилых зданий высотой не более 9,0 м и с этажностью 3 этажа включительно.

2) если высота здания от 28 м до 75 м включительно, то:

- при площади секции до 500м2 необходимо предусматривать одну эвакуационную незадымляемую лестницу типа Н1 или Н2 (см. примечание 1, 2, 3);

- при площади секции свыше 500 м2 необходимо предусматривать не менее двух эвакуационных незадымляемых лестниц. При этом не менее 50% из них должны быть типа Н1 (см. примечание 2), остальные - типа Н2 или Н3 (см. примечание 1).

Примечание:

1 Обязательным условием для лестниц Н2 и Н3 является:

- обеспечение незадымляемости избыточным давлением (подпором воздуха) в самих лестничных клетках или в тамбур - шлюзах;

- оснащение фотолюминесцентными эвакуационными системами (ФЭС);

- использованием одного из лифтов для транспортировки пожарных подразделений;

- выполнение специальных мероприятий при входе на первом этаже ( СНиП РК 2.02-05-2002*, 7.33);

- размещение зданий на расстоянии до 3 км от пожарного депо, оснащенного пожарной автолестницей или коленчатым подъемником высотой не менее 50 м или автонасосом высокого давления.

2 Для лестниц Н1 следует учитывать требования 4.37 СНиП РК 2.02-05-2002*.

3 При площади секции до 500 м2 следует учитывать требования по аварийным эвакуационным выходам в соответствии с требованиями 4.21 СНиП РК 2.02-05-2002*.

В таблицах 10 и 11 приведены примеры решений лестничных клеток различных типов, обозначения которых даны согласно СНиП РК 2.02-05-2002*: в таблице 10 - типа «Л» (обычные), а в таблице 11 - типа «Н» (незадымляемые).

Таблица 10 - Схемы обычных лестничных клеток

- входы в квартиры, - световой фонарь, - световая шахта

Таблица 11 - Схемы незадымляемых лестничных клеток

входы в квартиры; подпор; дымоудаление

Примеры планировочных решений секционных жилых домов с лестницами различных типов приведены на рисунках 20 и 21.

1 - фрагмент плана типового этажа секции жилого дома; 2, 3 - фрагменты секций

Рисунок 20 - Примеры секций с обычной лестничной клеткой типа Л1.

1 - лестничная клетка типа Н1 в 17-этажной секции;

2 - лестничная клетка типа Н2 в 14-этажной секции;

3 - лестничная клетка типа Н1 в 23-этажной секции.

Рисунок 21 - Примеры решения аварийных выходов из квартир в секционных жилых домах с незадымляемыми лестничными клетками.

5.12 При проектировании незадымляемой лестничной клетки типа Н1 следует обеспечивать:

- ширину прохода к воздушной зоне - не менее 1,2 м для возможности беспрепятственной транспортировки носилок с лежащим на них человеком;

- ширину прохода по воздушной зоне - не менее 1,2 м, высоту ограждения - не менее 1,2 м;

- расстояние между дверными проемами лестничной клетки и ближайшим окном - не менее 2,0 м при размещении во внутренних углах жилых зданий и обеспечении незадымляемости воздушной зоны с учетом СНиП РК 2.02-05-2002*.

5.13 Аварийный выход является обязательным в зданиях секционного типа, начиная с высоты расположения этажа 15,0 м и более: в жилых домах - для квартир, а в общежитиях - для жилых ячеек и поэтажных помещений общественного назначения. Аварийный выход в жилых зданиях секционного типа может выполняться в вариантах согласно таблицы 12.

В пределах этажа секции с незадымляемой лестничной клеткой могут применяться различные варианты аварийных выходов. Так, например, возможен вариант, когда в одних квартирах (жилых ячейках) предусматриваются поэтажные переходы через воздушную зону, в других - выходы на летние помещения с глухими простенками, а в третьих - выходы на летние помещения, оборудованные наружными лестницами.

Примеры решения аварийных выходов из квартир в секционных жилых домах показаны на рисунке 22.

Таблица 12 - Аварийные выходы в жилых зданиях секционного типа

Аварийные выходы	Типы лестничных клеток
Варианты	Схемы планов	Обычная	Незадымляемые
Л1	Н1	Н2	Н3
1) на балкон (лоджию) с глухим - простенком ≥ 1,2 м от торца балкона (лоджии) до остекленного проема или ≥ 1,6 м между остекленными проемами		+	+	+	+
2) выход на поэтажный переход в смежную секцию по балконам (лоджиям) шириной ≥ 0,6 м		+	+	+	+
3) выход на балкон (лоджию), оборудованную наружной лестницей со спуском до 5 этажа из коридора со спуском до 5 этажа		+	+	+	+
	+	+	+	+

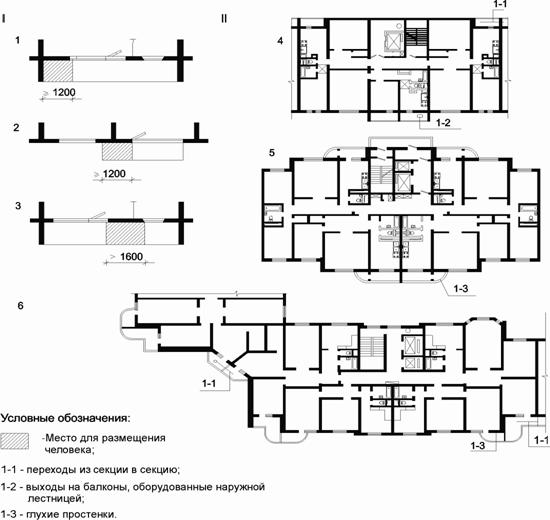

I - габариты вариантов глухих простенков (1, 2, 3); II - варианты решений аварийных выходов:

4 - семиэтажная секция с лестничной клеткой типа Л1; 5 - семнадцатиэтажная секция с лестничной клеткой типа Н1; 6 - фрагмент плана угла здания с лестничной клеткой типа Н2.

Рисунок 22 - Примеры решения аварийных выходов из квартир в секционных жилых домах.

5.14 Применение лестничных клеток различных типов в коридорных жилых зданиях в качестве путей эвакуации может быть достаточно разнообразным. Их выбор зависит от суммарной площади квартир (или жилых ячеек общежитий) на этаже и высоты расположения верхнего этажа жилого здания. Варианты решения путей эвакуации для жилых зданий коридорного типа приведены в таблице 13.

Таблица 13 - Эвакуационные пути в коридорных и галерейных жилых зданиях

5.15 Многоэтажные (многоуровневые) квартиры могут проектироваться в жилых зданиях высотой до 75,0 м включительно. Выход на лестничную клетку из многоэтажных (многоуровневых) квартир допускается выполнять через этаж.

Схемы разрезов двухуровневых и трехуровневых квартир в секционных жилых домах с выходами (эвакуационными) в лестничные клетки и на летние помещения (аварийные выходы) приведены на рисунке 23.

Внутриквартирные лестницы могут проектироваться одно-, двух - или трехмаршевыми, в том числе с забежными ступенями, а также винтовыми варианты решений внутриквартирных лестниц приведены на рисунке 19.

5.16 Требования к многоуровневым квартирам, проектируемым в многоквартирных жилых домах и имеющим выходы непосредственно наружу отражены в таблицах 14 и 15. Такие квартиры допускается располагать в одном или двух надземных и в цокольном этажах, или в одном или двух надземных и подвальном этажах.

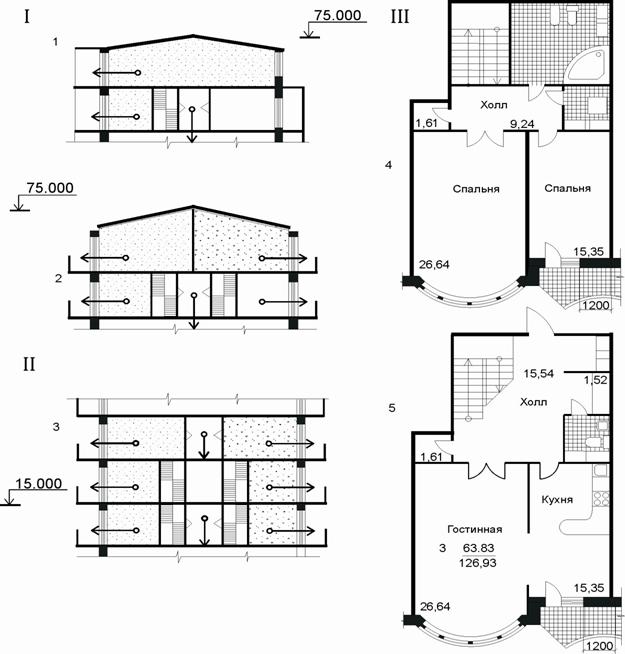

I - пути эвакуации из двухуровневых квартир (1, 2);

II - пути эвакуации из трехуровневых квартир (3);

III - пример решения квартиры в двух уровнях:

4 - план верхнего уровня; 5 - план нижнего уровня.

Условные обозначения:

- многоуровневые квартиры;

- основной путь эвакуации через лестничную клетку
