Пособие к СНиП РК 3.02-43-2007 «Жилые здания» (стр. 9 )

- аварийный путь эвакуации

Рисунок 23 - Пути эвакуации в многоуровневых квартирах

Таблица 14 - Требования к многоуровневым квартирам, размещаемым в цокольном, подвальном и 1 - 2 наземных этажах

*) Пунктиром показаны поэтажные варианты размещения помещений квартир.

**) Кроме бассейнов и саун

***) Кроме уборных, ванных комнат, душевых, санузлов и построчных.

****) При отметке пола нижнего этажа > 0,5 м от планировочной отметки земли.

Таблица 15 - Требования к автостоянкам, размещаемым в многоуровневых квартирах в цокольном и 1 этажах

*) С учетом требований таблицы 14.

Условные обозначения:

? - этажи размещения;

L - величина заглубления пола нижнего этажа относительно планировочной отметки земли;

Н - высота помещения

5.18 Требования к внеквартирным хозяйственным кладовым, размещаемым в первом, цокольном и подвальном этажах многоквартирных жилых домов секционного и коридорного типов отражены в таблице16.

Таблица 16 - Требования к внеквартирным хозяйственным кладовым в многоквартирных жилых зданиях

Многоквартирные жилые дома класса Ф1.3
		схемы планов	схемы разрезов
		секционного типа	коридорного типа
1	2	3	4	5
Этажи	1 - ый
Цокольный
Подвальный
Противопожарные мероприятия	3 - разделение противопожарными стенами с противопожарными дверями
на отсеки по секциям	на отсеки площадью 500 м2
4 - отделение от жилых этажей с противопожарными перекрытиями 2-го типа
5 - устройство системы сперинклерного пожарошушения
6 - установка датчиков пожарной сигнализации для подачи сигнала на ОДС
Условные обозначения: - неоткрываемые окна (0,5 часа) размерами 0,9 × 1,2 м; - неоткрываемые окна (0,5 часа) размерами 0,9 × 1,2 м с приямками.

5.19 Варианты размещения каминов на твердом топливе в квартирах на последнем этаже многоквартирного жилого дома; на любом уровне многоуровневой квартиры, размещенной последней по высоте в доме, приведены на рисунке 24.

Обязательным требованием для каминов является устройство обособленных дымоходов, проходящих только через помещения квартиры, в которой они располагаются.

Условные обозначения:

1 - дымосборник; 2 - каминная доска; 3 - портал камина; 4 - топливник; 5 - пол камина;

6 - предтопочная площадка; 7 - предтопочный лист; А - ширина портала; Б - высота портала;

В - глубина топливника; Г - высота горловины; а - глубина сечения трубы; б - ширина сечения трубы.

I - схемы размещения каминов в квартирах верхних этажей многоквартирных жилых домов:

1- в одноуровневой квартире; 2, 3- в двухуровневой квартире;4 - в трехуровневой квартире;

II - схемы решения камина (фасад, разрез, план);

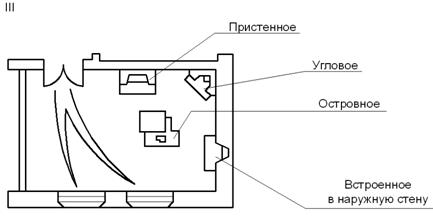

III - варианты размещения камина в помещении;

Рисунок 24 - Решение каминов в одноквартирных домах или квартирах многоквартирных жилых домов.

Основные размеры каминов (см) в зависимости от площадей помещений приведены в таблица 17.

Таблица 17 - Основные размеры каминов (см) в зависимости от площадей помещений

(рекомендуемая)

Площадь помещения м2	А	Б	В	Г	а × б
14 - 16	55	50	35	12	14 × 27
16 - 18	60	53	36	12	14 × 27
18 - 20	65	56	37	12	14 × 27
20 - 24	70	60	38	13	27 × 27
24 - 30	75	65	40	13	27 × 27

6 Квартиры

SUB6016.1 Минимальные площади и габариты помещений квартир

6.1.1 Для квартир, проектируемых в жилых зданиях, площадь квартир и количество жилых комнат определяются заданием на проектирование, при этом нижние пределы площади квартир рекомендуется принимать не менее указанных в СНиП РК 3.02-43-2007.

6.1.2 Проектирование общей комнаты (гостиной) рекомендуется осуществлять с учетом размещения следующих функциональных зон, предназначенных для дневного пребывания семьи и приема гостей (рисунок 25):

- общения и отдыха (в том числе с наличием места для аудио - и видеоинформации);

- хозяйственных работ и размещения вещей бытового назначения общего пользования;

- эпизодического приема пищи;

- индивидуальных, профессиональных или любительских занятий членов семьи.

*) В том числе в реконструируемых и модернизируемых жилых домах.

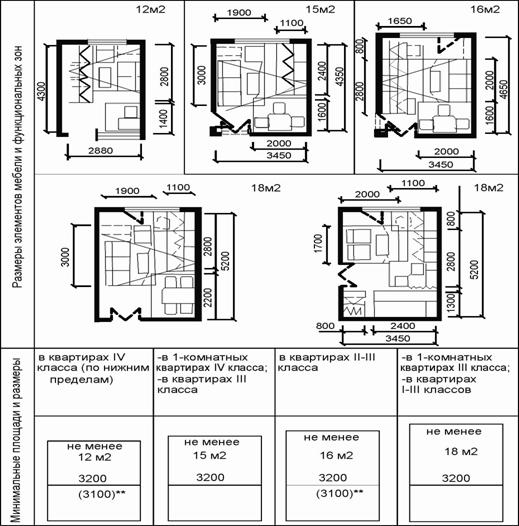

Рисунок 25 - Зонирование общей комнаты (гостиной)

6.1.3 Проектирование спален рекомендуется с учетом размещения следующих функциональных зон (рисунки 26, 26.1):

- сна, санитарно-гигиенических помещений, хранения одежды и белья, вещей бытового назначения;

- индивидуальных, профессиональных и любительских занятий членов семьи.

*) В том числе в реконструируемых и модернизируемых жилых домах.

**) Для одной из спален квартир в реконструируемых и модернизируемых домах.

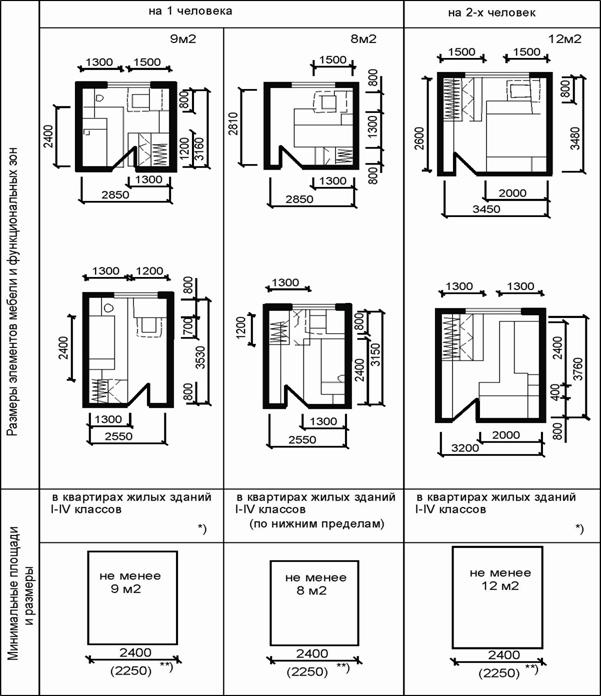

Рисунок 26 - Зонирование спальни

1 - вход из спальни в кладовую;

2 - 4 - вход из спальни в гардеробную;

5 - 7 - вход из спальни в санитарно-гигиенические помещения.

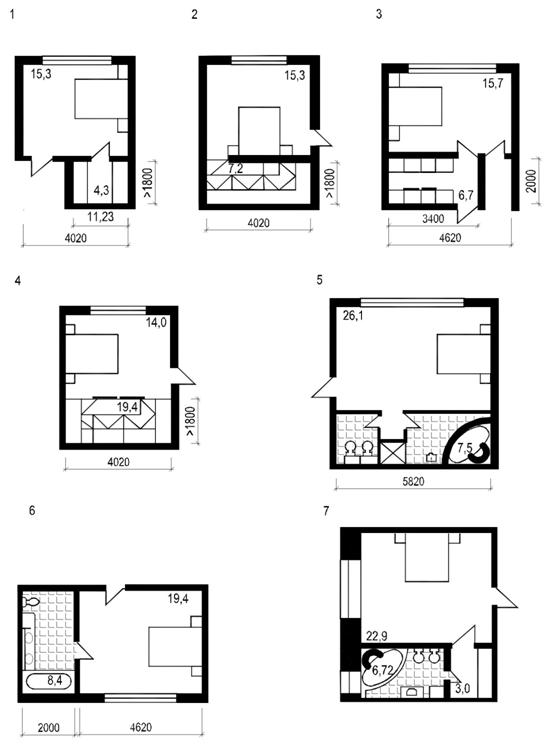

Рисунок 26.1 - Варианты входов из спален в подсобные и дополнительные помещения

6.1.4 Кухни в зависимости от размера и степени их оснащенности, а также численного состава семьи проектируются трех типов (рисунок 27):

- кухня - ниша;

- кухня;

- кухня-столовая.

Рисунок 27 - Зонирование кухонь

6.1.5 При расстановке мебели в функциональных зонах помещений квартиры рекомендуется предусматривать:

- ширину прохода вдоль кровати и другого спального места не менее 0,5 м с устройством проходов вдоль каждой из кроватей, поставленных смежно изголовьем к стене;

- расстояние от наружной стены со световыми проемами до торца спального места не менее 0,5 м, до его продольной стороны - не менее 0,7 м (примыкание спального места к окну не рекомендуется);

- расстояние от окна до предметов мебели, как правило, не менее 0,1 м, от дверного проема - 0,1 м, а при наличии около него выключателя (или розетки) - 0,25 м;

- ширину прохода между стационарной мебелью соседних зон - не менее 0,5 м;

- размещение рабочего стола не далее 1 м от окна с направлением дневного света прямо или слева;

- размещение в зоне общесемейного отдыха телевизора на расстоянии от мест сидения, как правило, 2,5-3 м, с предельным углом наблюдения - не более 300;

- расстояние между сиденьями дивана, кресел и между журнальным столом не менее 0,3 м, сзади и по бокам кресел - не менее 0,2 м;

- размеры стола в обеденной зоне - из расчета не менее 0,6 м по фронту на одно посадочное место, расстояние между краем стола и стеной или другим оборудованием - не менее 0,6 м при одном стуле в ряду, 0,7 м при двух стульях, 0,8 м при трех и более стульях;

- ширину прохода перед фронтом кухонного оборудования - не менее 1 м;

- ширину прохода вдоль шкафов, тумб и другой мебели с распашными дверцами и выдвижными ящиками? не менее 0,7 м, перед шкафами с раздвижными дверцами - не менее 0,5 м.

6.1.6 Кроме обязательного оснащения санитарно-гигиенических помещений квартир (рисунок 28) согласно СНиП РК 3.02-43-2007, в ванной комнате или в совмещенном санитарном узле рекомендуется предусматривать место для размещения стиральной машины. Для жилых зданий I и II класса ванные комнаты и туалеты при спальнях и общего пользования (рисунок 29) определяются заданием на проектирование.
