Стационарные установки, горные и транспортные машины `Рабочая программа, методические указания к изучению дисциплины и задания к контрольным работам № 1, 2 и 3 для студентов специальности 1903 - Подземная разработка месторождений полезных ископаемых заочной формы обучения (стр. 34 )

Типоразмер	Мощ-ность, кВт	Часто-та вращения, мин-1	Напря-жение, В	Ток якоря, А	Номи-наль-ный мо-мент, кН⋅м	Маховый момент, кН⋅м2
П2-630-213-4КУ4	1000	45	600	2000	220	360
П2-630-213-4КУ4	1250	56	750	1925	220	360
П2-630-213-4КУ4	1600	71	930	1945	220	360
П2-630-214-4КУ4	1000	36	600	2060	278	380
П2-630-214-4КУ4	1250	45	750	1960	278	380
П2-630-214-8КУ4	1600	56	930	1965	278	380
П2-630-214-8КУ4	2000	71	600	3690	246	407
П2-630-214-8КУ4	2500	90	750	3650	246	407
П2-630-214-8КУ4	3150	125	930	3640	246	407
П2-630-215-4КУ4	1250	32	750	2010	390	510
П2-630-215-8КУ4	1600	40	930	2000	390	510
П2-630-215-8КУ4	2000	56	600	3720	341	545
П2-630-215-8КУ4	2500	71	750	3650	341	545
П2-630-215-8КУ4	3150	90	930	3650	341	545
П2-630-216-8КУ4	2000	45	600	3720	432	650
П2-630-216-8КУ4	2500	56	750	3690	432	650
П2-630-216-8КУ4	3150	71	930	3680	432	650
П2-800-253-8КУ4	3200	56	600	5725	542	2070
П2-800-253-8КУ4	4000	71	750	5725	542	2070
П2-800-253-8КУ4	5000	90	930	5720	542	2070
П2-800-255-8КУ4	3200	40	600	5770	774	2400
П2-800-255-8КУ4	4000	50	750	5770	774	2400
П2-800-255-8КУ4	5000	63	930	5740	774	2400
П2-800-256-8КУ4	3200	32	600	5850	975	2630
П2-800-256-8КУ4	4000	40	750	5830	975	2630
П2-800-256-8КУ4	5000	50	930	5780	975	2630

ПРИЛОЖЕНИЕ К

(Справочное)

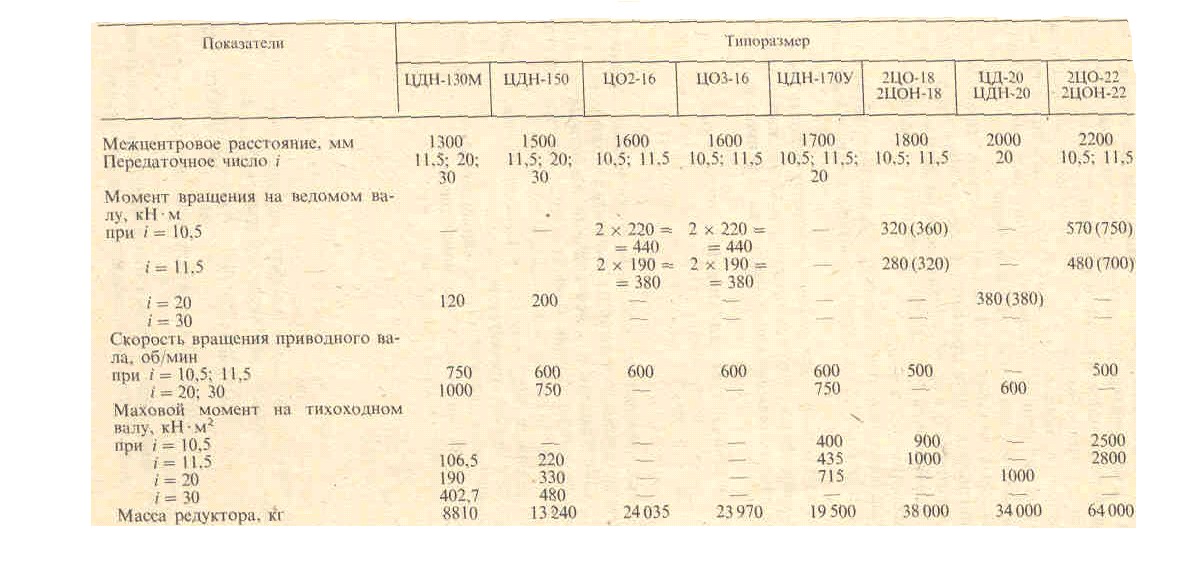

1 - Техническая характеристика редукторов

ПРИЛОЖЕНИЕ Л

(Справочное)

1 – Данные некоторых стандартных подъемных круглопрядных канатов

Приложение М

(Справочное)

1 – Соотношение крепости породы по шкале профессора

к временному сопротивлению сжатию

Коэффициент крепости пород f	Предел прочности породы на сжание σсж, МПа	Коэффициент крепости пород f	Предел прочности породы на сжание σсж, МПа
1	10	11	110
2	20	12	120
3	30	13	130
4	40	14	140
5	50	15	150
6	60	16	160
7	70	17	170
8	80	18	180
9	90	19	190
10	100	20	200

ПРИЛОЖЕНИЕ Н

(Справочное)

Скребковые конвейеры

Тип конвейера	Производительность, т/ч	Область применения по мощности пласта, м	Скорость скребковой цепи, м/с	Число цепей	Разрывное усилие, кН	Номинальная площадь сечения жёлоба, м2	Погонная масса цепей со скребками, кг/м	Мощность одного приводного блока, кВт	Число приводных блоков
С–53	155	≥0,6	0,73	1	290	0,15	20	32	—
С–53А	225	≥0,6	1,06	1	—	0,16	20	—	—
СР–52	160	≥0,7	0,96	1	250	0,08	20	22	—
СР–70М	200ч 366	≥0,9	1,024	2	480	0,21	40	45	2
СР–73	240; 280	0,93	2	380	0,29	40	22	—
СП48М	250; 290	0,7-0,9	1,12	2	410	0,11	19	55	3
СП202	430; 480; 535; 600	≥0,9	1;1,12;1,25; 1,4	2	430	0,18	38	55; 110	23
СП202В1	400; 500; 550	≥0,65	1;1,25;1,4	2	430	0,16	38	110	2
СП87ПМ	360; 450; 504; 600	1-2	1;1,12;1,25; 1,4	2	430	0,15	38	110	23
СП301	756; 990	≥1,95	1,06; 1,38	2	750	0,33	60	110	24
СК38	100	0,45-0,8	0,64	1	—	0,07	20	22	12
СР–60	125	≥0,9	0,8	2	—	0,08	30	32	1
