Инженерная геология практикум для студентов специальности «Строительство уникальных зданий и сооружений» (стр. 6 )

Описание грунтового слоя	Глубина залегания подошвы грунтового слоя для скважин с номерами:
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Лессовидный суглинок	3,0	3,3	3,7	3,5	3,2	3,5	3,8	4,3	3,9	4,1	4,4	4,7	4,8	4,5	4,3	4,0
Супесь с включениями ракушек	6,3	6,5	6,7	6,8	6,4	6,7	6,6	6,5	6,6	6,9	7,3	7,4	7,7	7,9	8,0	8,2
Песок аллювиальный средней крупности	12,4	14,8	17,3	19,5	14,5	16,1	18,9	21,3	19,0	24,7	25,2	23,0	22,2	23,0	21,3	24,5
Глина морская иловатая	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30

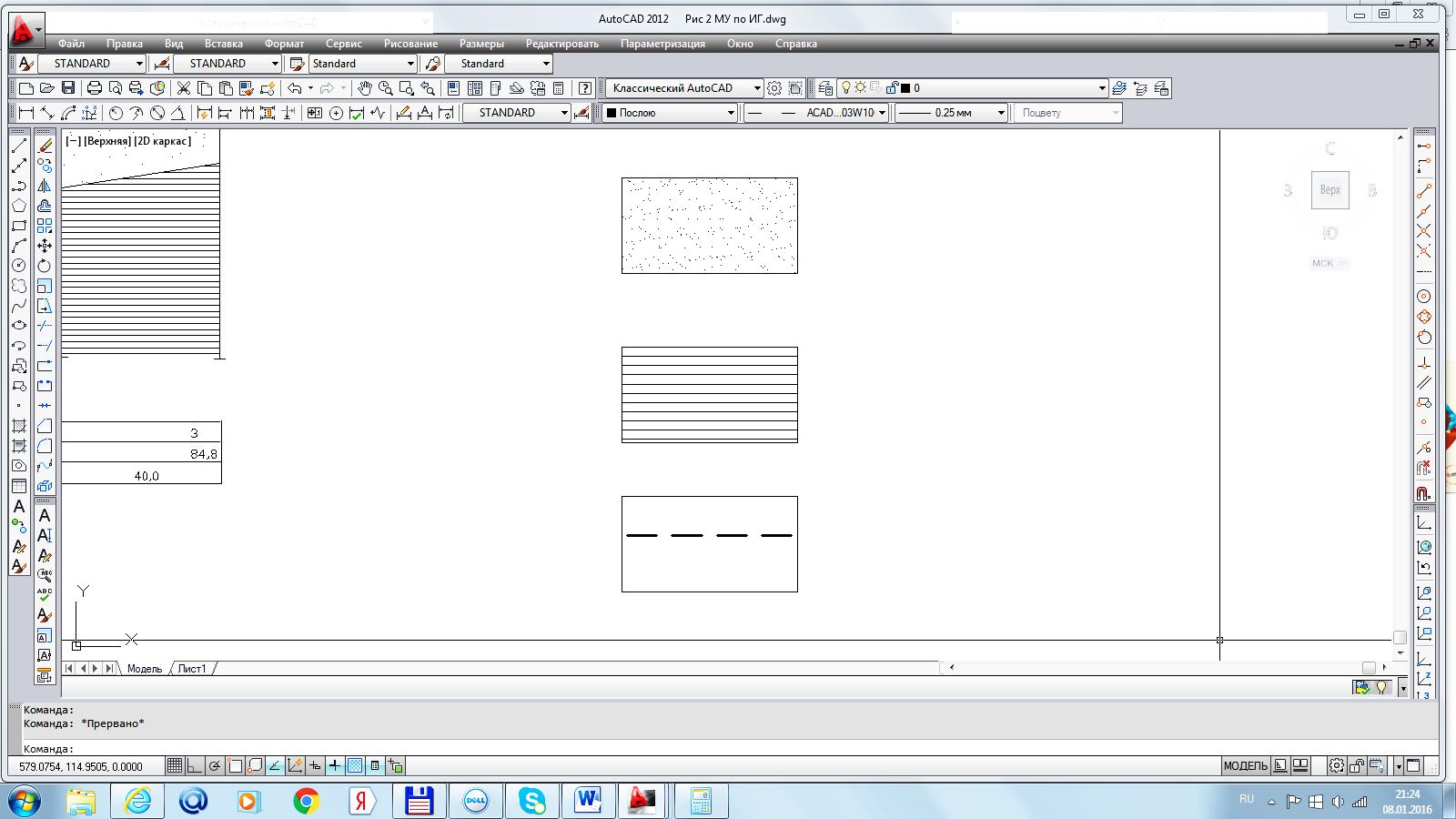

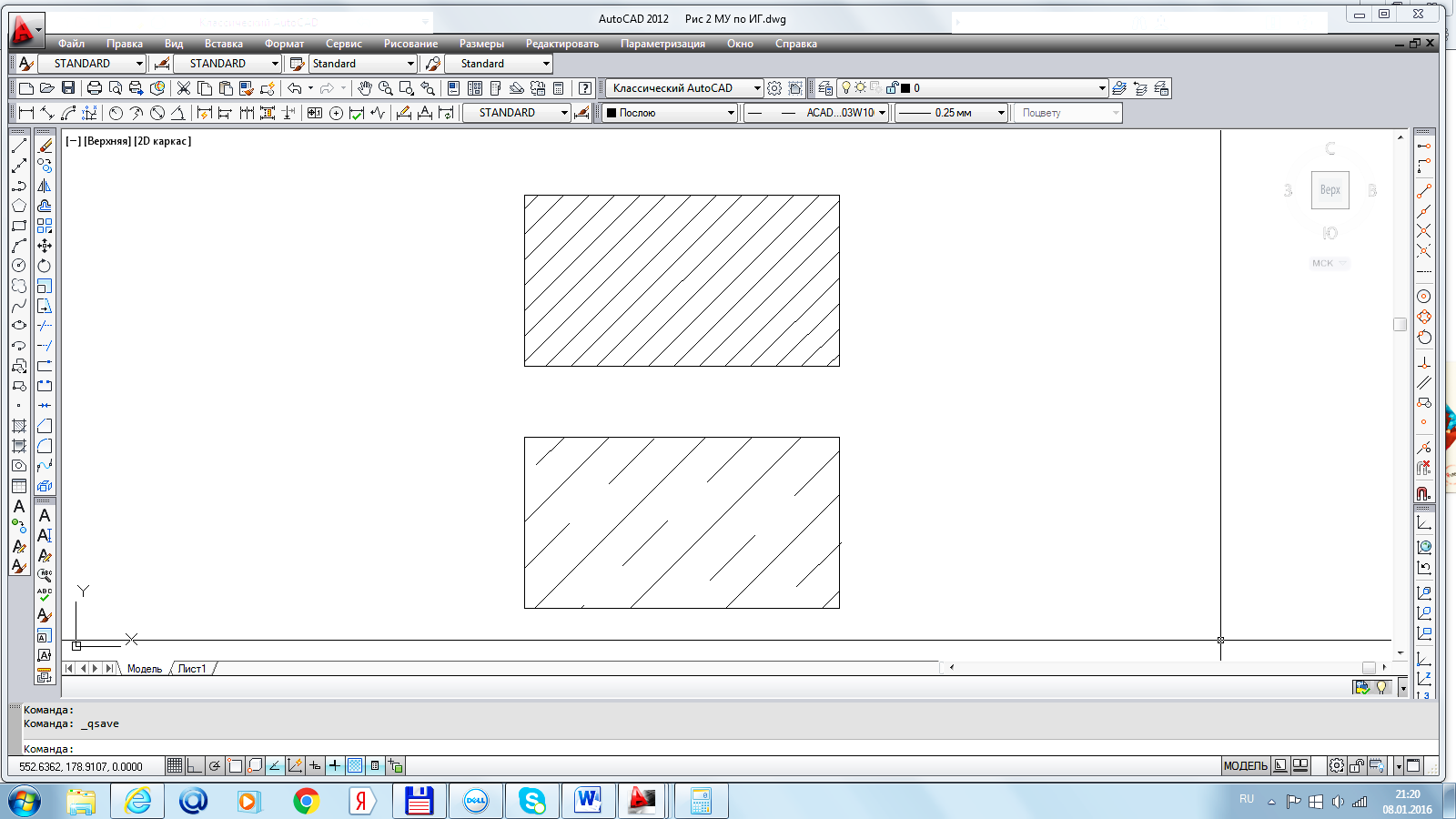

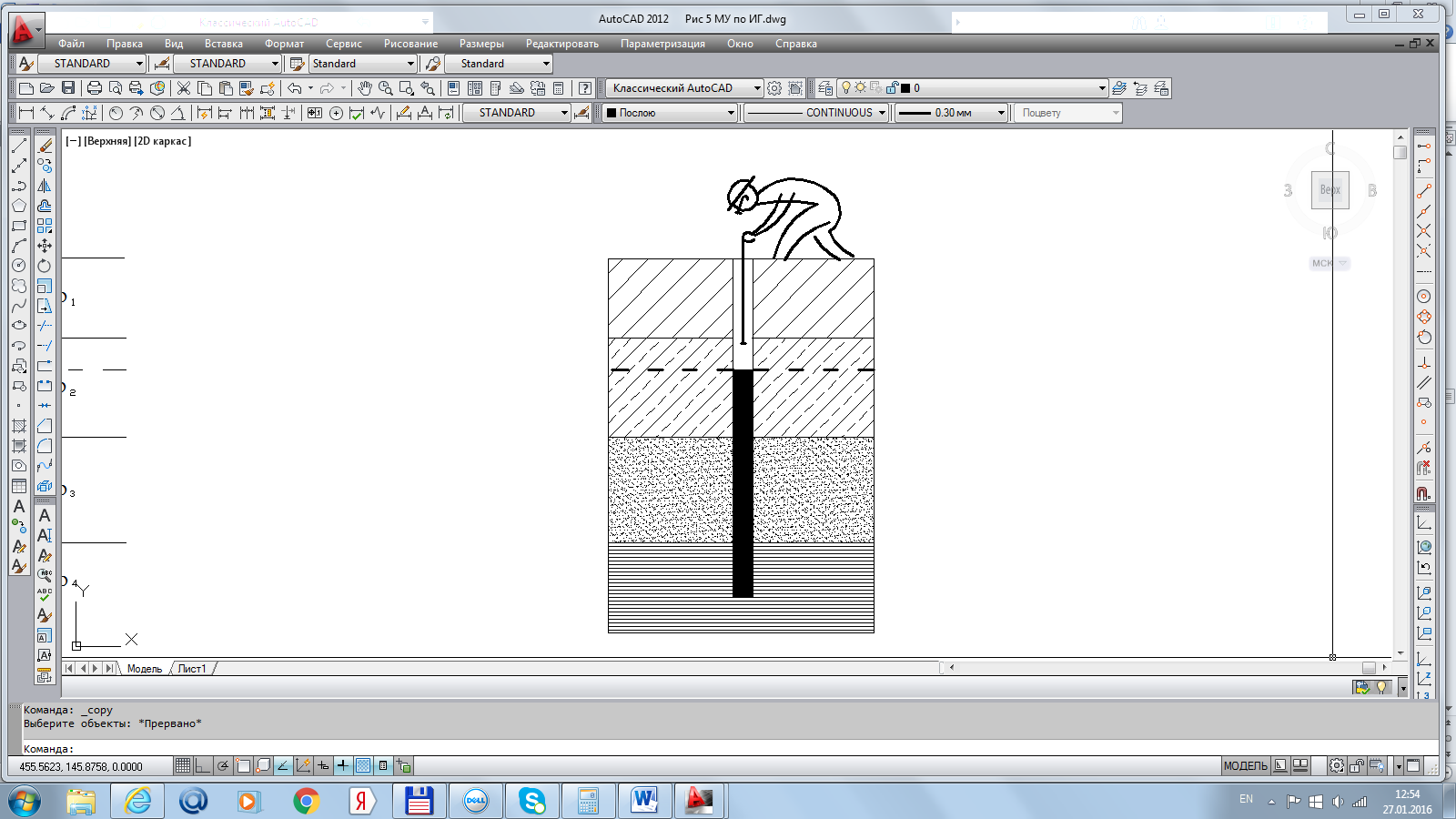

Условные обозначения к построению разрезов:

               Лессовидный суглинок                 Супесь                 Песок

        Глина                          Уровень грунтовых вод

Таблица 3 ‒ Группа скважин для построения геологических разрезов

Номер варианта	Номера скважин для построения:
разреза I-I	разреза II-II
1	5 ,6 ,7 , 8	1 ,5 ,9 ,13
2	1 ,2 ,3 , 4	2 ,6 ,10,14
3	9 ,10,11,12	3 ,7 ,11,15
4	13,14,15,16	4 ,8 ,12,16
5	1 ,6 ,11,16	4 ,7 ,6 , 9
6	4 ,7 ,10,13	2 ,7 ,12,16
7	1 ,5 ,9 ,13	1 ,2 ,3 , 4
8	2 ,6 ,10,14	9 ,10,11,12
9	3 ,7 ,11,15	5 ,6 ,7 ,12
10	4 ,8 ,12,16	5 ,10,11,12
11	1 ,5 ,10,14	13,14,15,16
12	1 ,6 ,10,15	4 ,7 ,10,13
13	2 ,6 ,11,15	5 ,6 ,7 , 4
14	2 ,7 ,11,16	13,10,11,12
15	3 ,7 ,12,16	9 ,14,15,16
16	4 ,8 ,11,14	1 ,6 ,11,16
17	3 ,7 ,10,14	9 ,10,15,16
18	4 ,7 ,11,14	5 ,10,11,16
19	3 ,6 ,10,13	9 ,10,11,16
20	3 ,6 ,11,16	9 ,10,11, 8
21	2 ,6 ,9 ,13	5 ,6 ,7 ,12
22	2 ,5 ,10,13	13,14,11,12
23	1 ,6 ,9 ,14	13,14,11,16
24	3 ,6 ,11,14	1 ,2 ,3 , 8
25	4 ,7 ,12,15	9 ,6 ,7 , 4
26	2, 6, 11, 16	13, 10, 11, 12
27	1, 5, 10, 14	5, 6, 11, 16
28	3, 7, 12, 16	13, 14, 11, 12
29	4, 8, 11, 15	5, 6, 11, 8
30	2, 7, 10,15	9,10, 15, 16

Таблица 4 ‒ Исходные данные к расчету коэффициента фильтрации

Номер варианта	м3/сут	м	м	м	м
1	5	3	9	2,7	0,2
2	6	4	10	3,1	0,1
3	7	5	11	4,0	0,5
4	10	6	12	4,7	0,7
5	18	7	13	3,6	1,1
6	33	8	14	4,8	0,3
7	39	9	15	3,0	1,0
8	47	10	16	5,0	1,5
9	63	9	17	5,1	1,0
10	105	8	18	3,0	0,5
11	97	7	19	3,7	0,7
12	83	6	20	4,0	0,5
13	75	5	21	2,0	0,4
14	121	4	22	3,2	0,7
15	58	3	23	1,3	0,3
16	72	4	24	3,1	0,6
17	213	5	25	1,1	0,1
18	157	6	26	2,9	0,4
19	65	7	27	2,5	0,5
20	94	8	28	1,2	0,7
21	187	9	30	3,1	0,3
22	116	8	32	2,7	0,7
23	91	7	33	4,8	1,1
24	134	6	31	4,4	1,0
25	75	5	34	2,9	0,5
26	85	6	23	2,7	0,3
27	111	9	27	3,4	0,6
28	75	10	31	3,7	0,7
29	92	3	24	4,7	1,2
30	107	5	18	3,9	0,5

  Таблица 5 – Данные к расчету водопритока в дренаж

Номер варианта	м	м	м	м	м
1	40,0	40,0	40,0	42,1	50,0
2	38,0	39,2	35,2	40,5	48,2
3	40,0	41,2	40,0	44,8	52,4
4	52,0	53,2	41,4	48,4	56,5
5	45,0	46,2	43,5	50,7	60,5
6	49,0	50,3	42,7	53,0	62,8
7	43,0	44,3	41,0	49,4	65,7
8	51,0	52,3	34,5	43,6	63,6
9	47,0	48,3	39,4	53,7	61,4
10	46,0	47,3	35,8	55,8	63,7
11	40,0	41,3	39,7	45,3	55,8
12	50,0	51,4	45,2	58,1	66,7
13	48,0	49,4	44,5	54,3	64.3
14	40,0	41,4	35.6	43,5	54,6
15	52,0	53,4	53,2	59,5	65,2
16	47,0	48,4	54,0	57,1	65,3
17	50,0	51,4	45,3	55,8	67,1
18	50,0	51,4	46,8	54,2	62,8
19	47,0	48,6	47,3	51,7	59,3
20	49,0	50,5	49,8	53,7	62,1
21	52,0	53,5	53,2	57,2	63,5
22	47,0	48,5	51,3	55,6	64,3
23	51,0	52,5	50,0	57,1	66,8
24	53,0	54,5	54,6	60,4	68,0
25	55,0	57,5	50,4	59,3	66,1
26	59,0	61,4	51,3	55,2	64,3
27	56,0	59,6	55,7	63,4	69,4
28	49,0	55,3	59,5	65,7	63,7
29	51,0	54,8	58,3	63,4	67,3
30	53,0	55,9	56,8	62,5	70,2

Таблица 6.1 ‒ Физические характеристики суглинка

Характеристики грунтов для скважин с номерами
1	2	3	4	5	6	7	8
Плотность  суглинка, г/см3	1,56	1,52	1,65	1,67	1,49	1,55	1,53	1,50
Средний диа - метр частиц, мм	0,0010	0,0020	0,0040	0,0050	0,0045	0,0025	0,0033	0,0070
Плотность  частиц, г/см3	2,71	2,70	2,71	2,70	2,71	2,70	2,71	2,70
Пористость, %	45	46	47	48	49	50	51	52

Продолжение таблицы 6.1 ‒ Физические характеристики суглинка

Характеристики грунтов для скважин с номерами
9	10	11	12	13	14	15	16
Плотность  суглинка, г/см3	1,56	1,52	1,65	1,67	1,49	1,55	1,53	1,50
Средний диа - метр частиц, мм	0,0010	0,0020	0,0040	0,0050	0,0045	0,0025	0,0033	0,0070
Плотность  частиц, г/см3	2,71	2,70	2,71	2,70	2,71	2,70	2,71	2,70
Пористость, %	45	46	47	48	49	50	51	52

Таблица 6.2 ‒ Физические характеристики супеси

Характеристики грунтов для скважин с номерами
1	2	3	4	5	6	7	8
Плотность  супеси, г/см3	1,76	1,80	1,89	1,74	1,83	1,55	1,71	1,75
Средний диа - метр частиц, мм	0,019	0,023	0,009	0,011	0,029	0,044	0,037	0,027
Плотность  частиц, г/см3	2,68	2,70	2,69	2,70	2,69	2,68	2,69	2,70
Пористость, %	45	46	47	48	49	50	51	52

Продолжение таблицы 6.2 ‒ Физические характеристики супеси

Характеристики грунтов для скважин с номерами
9	10	11	12	13	14	15	16
Плотность  супеси, г/см3	1,75	1,65	1,80	1,89	1,74	1,83	1,55	1,71
Средний диа - метр частиц, мм	0,015	0,021	0,019	0,011	0,029	0,041	0,032	0,025
Плотность  частиц, г/см3	2,68	2,70	2,69	2,70	2,69	2,68	2,69	2,70
Пористость, %	45	46	47	48	49	50	51	52

Таблица 6.3 ‒ Физические характеристики песка

Характеристики грунтов для скважин с номерами
1	2	3	4	5	6	7	8
Плотность песка,  г/см3	1,65	1,71	1,63	1,80	1,64	1,75	1,67	1,77
Средний диа - метр частиц, мм	0,19	0,64	0,48	0,05	0,08	1,08	0,94	0,86
Плотность  частиц, г/см3	2,66	2,67	2,69	2,66	2,67	2,68	2,69	2,66
Пористость, %	45	46	47	48	49	50	51	52

Продолжение таблицы 6.3 ‒ Физические характеристики песка

Характеристики грунтов для скважин с номерами
9	10	11	12	13	14	15	16
Плотность песка,  г/см3	1,75	1,65	1,80	1,89	1,74	1,83	1,55	1,71
Средний диа - метр частиц, мм	0,15	0,54	0,33	1,02	0,80	1,24	0,12	0,82
Плотность  частиц, г/см3	2,67	2,68	2,68	2,69	2,67	2,66	2,69	2,68
Пористость, %	45	46	47	48	49	50	51	52

Таблица 7 ‒ Параметры подземного резервуара

Вариант	Ширина b, м	Длина l, м	Высота h, м	Масса Q, т
1	2	3	4	5
1	10	24	4	40
2	12	25	6	44
3	14	26	8	48
4	16	27	10	50
5	18	28	9	52
6	20	29	8	38
7	22	29	7	36
8	24	28	6	35
9	26	27	5	34
10	28	28	4	33
11	26	28	3	31
12	24	27	5	29
13	22	26	7	27
14	20	25	9	25
15	18	24	11	23
16	16	19	13	19
17	14	17	15	18
18	12	15	14	28
19	10	14	13	29
20	8	13	12	30
21	6	12	11	35
22	10	15	9	37
23	12	16	8	39
24	14	17	7	41
25	16	19	6	43
26	12	19	13	35
27	10	21	15	40
28	8	17	15	23
29	6	10	9	18
30	8	16	11	25

Таблица 8 ‒ Данные к расчету подъема уровня грунтовых вод

Вариант	Полуширина полосы инфильтрации  ,  м	Интенсивность инфильтрации , м/сут
1	20	0,0012
2	18	0,0014
3	16	0,0016
4	17	0.0018
5	15	0,0020
6	13	0,0019
7	11	0,0017
8	9	0,0015
9	7	0,0014
10	8	0,0012
11	9	0,0010
12	10	0,0012
13	12	0,0013
14	14	0,0014
15	16	0,0015
16	18	0,0016
17	20	0,0017
18	22	0,0018
19	24	0,0020
20	26	0,0021
21	28	0,0022
22	30	0,0023
23	32	0,0019
24	33	0,0017
25	35	0,0015
26	37	0,0013
27	39	0,0011
28	38	0,0010
29	36	0,0009
30	34	0,0007

Таблица 9 ‒ Параметры землетрясения

Вариант	Магнитуда землетрясения M	Расстояние сооружения от эпицентра L, км	Глубина очага H, км
1	4,2	40	11
2	3,5	20	6
3	3,9	30	7
4	4,3	40	9
5	5,5	20	5
6	6,0	60	10
7	6,3	70	12
8	6,7	90	14
9	7,2	90	13
10	7,9	100	15
11	7,5	50	14
12	7,1	30	13
13	6,5	30	11
14	6,1	30	9
15	5,9	35	7
16	5,7	20	6
17	4,9	20	5
18	5,0	30	8
19	3,8	30	6
20	4,1	20	4
21	6,2	20	9
22	4,8	30	10
23	6,6	50	11
24	7,3	20	12
25	7,7	20	13
26	7,6	30	14
27	5,8	40	11
28	6,8	60	9
29	8,0	60	7
30	7,0	50	6
