Бетонные и железобетонные конструкции СНиП 2.03.01-84* (стр. 17 )

Н - полная высота колонны от верха фундамента до горизонтальной конструкции (стропильной или подстропильной распорки) в соответствующей плоскости;

Н1 - высота подкрановой части колонны от верха фундамента до низа подкрановой балки;

Н2 - высота надкрановой части колонны от ступени колонны до горизонтальной конструкции в соответствующей плоскости.

Примечание. При наличии связей до верха колонн в зданиях с мостовыми кранами расчетная длина надкрановой части колонн в плоскости оси продольного ряда колонн принимается равной Н2.

Если полученное из расчета по формуле (64) значение х > ξRh0, в условие (63) подставляется х = ξRh0, где ξR определяется согласно указаниям п. 3.12*.

Общий случай расчета (при любых сечениях, внешних усилиях и любом армировании)

3.28*. Расчет сечений в общем случае (черт. 8) должен производиться из условия

       (65)

при этом знак «плюс» перед скобкой принимается для внецентренного сжатия и изгиба, знак «минус» - для растяжения.

В формуле (65):

М - в изгибаемых элементах - проекция момента внешних сил на плоскость, перпендикулярную прямой, ограничивающей сжатую зону сечения;

во внецентренно сжатых и растянутых элементах - момент продольной силы N относительно оси, параллельной прямой, ограничивающей сжатую зону, и проходящей:

во внецентренно сжатых элементах - через центр тяжести сечения наиболее растянутого или наименее сжатого стержня продольной арматуры;

во внецентренно растянутых элементах - через точку сжатой зоны, наиболее удаленную от указанной прямой;

Таблица 33

Наименование элементов	Расчетная длина l0 элементов ферм и арок
1. Элементы ферм:
а) верхний пояс при расчете:
в плоскости фермы:
при е0 < 1/8h1	0,9l
при e0 ≥ 1/8h1	0,8l
из плоскости фермы:
для участка под фонарем (при ширине фонаря 12 м и более)	0,8l
в остальных случаях	0,9l
б) раскосы и стойки при расчете:
в плоскости фермы	0,8l
из плоскости фермы:
при b1/b2 < 1,5	0,9l
при b1/b2 ≥ 1,5	0,8l
2. Арки:
а) при расчете в плоскости арки:
трехшарнирной	0,580L
двухшарнирной	0,540L
бесшарнирной	0,365L
б) при расчете из плоскости арки (любой)	L

Обозначения, принятые в табл. 33:

l -        длина элемента между центрами примыкающих узлов, а для верхнего пояса фермы при расчете из плоскости фермы - расстояние между точками его закрепления;

L -        длина арки вдоль ее геометрической оси; при расчете из плоскости арки - длина арки между точками ее закрепления из плоскости арки;

h1 -        высота сечения верхнего пояса;

b1, b2 - ширина сечения соответственно верхнего пояса и стойки (раскоса) фермы.

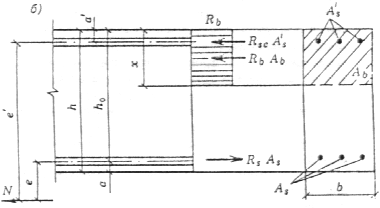

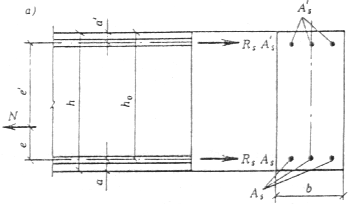

Черт. 7. Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси внецентренно растянутого железобетонного элемента, при расчете его по прочности

а - продольная сила N приложена между равнодействующими усилий в арматуре S и S′; б - то же, за пределами расстояния между равнодействующими усилий в арматуре S и S′

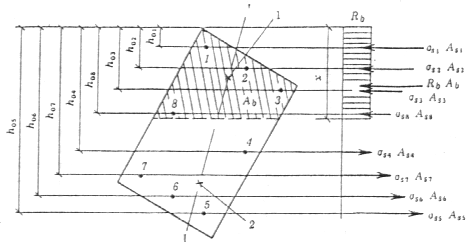

Черт. 8. Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси железобетонного элемента, в общем случае расчета по прочности

I-I - плоскость, параллельная плоскости действия изгибающего момента, или плоскость, проходящая через точки приложения продольной силы и равнодействующих внутренних сжимающих и растягивающих усилий; 1 - точка приложения равнодействующей усилий в сжатой арматуре и в бетоне сжатой зоны; 2 - точка приложения равнодействующей усилий в растянутой арматуре

Sb - статический момент площади сечения сжатой зоны бетона относительно соответствующий из указанных осей, при этом в изгибаемых элементах положение оси принимается таким. как и во внецентренно сжатых;

Ssi - статический момент площади сечения i-го стержня продольной арматуры относительно соответствующей из указанных осей;

σsi - напряжение в i-м стержне продольной арматуры, определяемое согласно указаниям настоящего пункта.

Высота сжатой зоны х и напряжение σsi определяются из совместного решения уравнений:

       (66)

       (67)

В уравнении (66) знак «минус» перед N принимается для внецентренно сжатых элементов, знак «плюс» - для внецентренно растянутых.

Кроме того, для определения положения границы сжатой зоны при косом изгибе требуется соблюдение дополнительного условия параллельности плоскости действия моментов внешних и внутренних сил, а при косом внецентренном сжатии или растяжении - условия, что точки приложения внешней продольной силы, равнодействующей сжимающих усилий в бетоне и арматуре и равнодействующей усилий в растянутой арматуре (либо внешней продольной силы, равнодействующей сжимающих усилий в бетоне и равнодействующей усилий во всей арматуре) должны лежать на одной прямой (см. черт. 8).

Если значение σsi, полученное по формуле (67), для арматуры классов А-IV, А-V, А-VI, Ат-VII, В-П, Вр-II, К-7 и К-19 превышает βRsi, то напряжение σsi следует определять по формуле

       (68)

В случае, когда найденное по формуле (68) напряжение в арматуре превышает Rsi без учета коэффициента γs6, в условия (65) и (66) подставляется значение σsi, равное Rsi с учетом соответствующих коэффициентов условий работы, в том числе γs6 (см. п. 3.13*).

Напряжение σsi вводится в расчетные формулы со своим знаком, полученным при расчете по формулам (67) и (68), при этом необходимо соблюдать следующие условия:

во всех случаях Rsi ≥ σsi ≥ Rsci;

для предварительно напряженных элементов σsi ≥ σsci, здесь σsci - напряжение в арматуре, равное предварительному напряжению σ′spi, уменьшенному на величину σsc, u (см. пп. 3.12* и 3.22*).

В формулах (66) - (68):

Asi - площадь сечения i-го стержня продольной арматуры;

σspi -        предварительное напряжение в i-м стержне продольной арматуры, принимаемое при коэффициенте γsp, назначаемом в зависимости от расположения стержня;

ξi -        относительная высота сжатой зоны бетона, равная где h0i - расстояние от оси, проходящей через центр тяжести сечения рассматриваемого i-го стержня арматуры и параллельной прямой, ограничивающей сжатую зону, до наиболее удаленной точки сжатой зоны сечения (см. черт. 8);

ω -        характеристика сжатой зоны бетона, определяемая по формулам (26) или (56);

ξRi, ξeli -        относительная высота сжатой зоны, отвечающая достижению в рассматриваемом стержне напряжений, соответственно равных Rsi и βRsi; значения ξRi и ξeli определяются по формуле

       (69)

здесь МПа, - при определении ξRi;

МПа, - при определении ξeli;

σsc, u - см. пп. 3.12* и 3.22*.

Значения Δσspi и коэффициента β определяются:

при механическом, а также автоматизированных электротермическом и электротермомеханическом способах предварительного напряжения арматуры классов А-IV, A-V, А-VI и Ат-VII по формулам:

       (70)

       (71)

при иных способах предварительного напряжения арматуры классов А-IV, А-V, А-VI и Ат-VII, а также для арматуры классов В-II, Вр-II, К-7 и К-19 при любых способах предварительного напряжения значения Δσspi = 0, коэффициент β = 0,8.

В формулах (70) и (71) σspi принимается при коэффициенте γsp < 1,0 с учетом потерь по поз. 3-5 табл. 5.

Примечание. Индекс i означает порядковый номер стержня арматуры.

Расчет по прочности сечений, наклонных к продольной оси элемента

3.29. Расчет железобетонных элементов по наклонным сечениям должен производиться для обеспечения прочности:

на действие поперечной силы по наклонной полосе между наклонными трещинами (см. п. 3.30);

на действие поперечной силы по наклонной трещине (см. пп. 3.31*-3.33);

на действие поперечной силы по наклонной сжатой полосе между грузом и опорой (для коротких консолей колонн; см. п. 3.34);

на действие изгибающего момента по наклонной трещине (см. п. 3.35).

3.30. Расчет железобетонных элементов на действие поперечной силы для обеспечения прочности по наклонной полосе между наклонными трещинами должен производиться из условия
