тяжелого, мелкозернистого и легкого классов:

выше В7,5        2,5

В3,5; В5; В7,5        1,5

ячеистого и легкого классов

В2,5 и ниже        1,2

при схеме приложения нагрузки по

черт. 15, б, д, ж независимо от вида

и класса бетона        1,0

Rb, Rbt - принимаются как для бетонных конструкций (см. поз. 9 табл. 15);

Aloc2 -        расчетная площадь смятия, определяемая согласно указаниям п. 3.40.

3.40. В расчетную площадь Aloc2 включается участок, симметричный по отношению к площади смятия (см. черт. 15).

При этом должны выполняться следующие правила:

при местной нагрузке по всей ширине элемента b в расчетную площадь включается участок длиной не более b в каждую сторону от границы местной нагрузки (см. черт. 15, а);

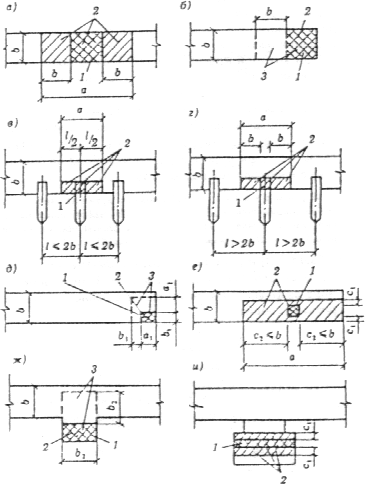

Черт. 15. Схемы для расчета железобетонных элементов на местное сжатие

а - при местной нагрузке по всей ширине элемента; б - при местной краевой нагрузке по всей ширине элемента; в, г - при местной нагрузке в местах опирания концов прогонов и балок; д - при местной краевой нагрузке на угол элемента; е - при местной нагрузке, приложенной на части длины и ширины элемента; при местной краевой нагрузке, расположенной в пределах выступа стены или простенка; ж - при местной краевой нагрузке, расположенной в пределах выступа стены (пилястры); и - сечений сложной формы; 1 - площадь смятия; 2 - расчетная площадь смятия; 3 - минимальная зона армирования сетками, при которой косвенное армирование учитывается в расчете по формуле (104)

при местной краевой нагрузке по всей ширине элемента расчетная площадь Aloc2 равна площади смятия Aloc1 (см. черт. 15, б);

при местной нагрузке в местах опирания концов прогонов и балок в расчетную площадь включается участок шириной, равной глубине заделки прогона или балки, и длиной не более расстояния между серединами пролетов, примыкающих к балке (см. черт. 15, в);

если расстояние между балками превышает двойную ширину элемента, длина расчетной площади определяется как сумма ширины балки и удвоенной ширины элемента (см. черт. 15, г);

при местной краевой нагрузке на утоп элемента (см. черт. 15, д) расчетная площадь Aloc2 равна площади смятия Aloc1;

при местной нагрузке, приложенной на части длины и ширины элемента, расчетная площадь принимается согласно черт. 15, е. При наличии нескольких нагрузок указанного типа расчетные площади ограничиваются линиями, проходящими через середину расстояний между точками приложений двух соседних нагрузок;

при местной краевой нагрузке, расположенной в пределах выступа стены (пилястры) или простенка таврового сечения, расчетная площадь Aloc2 равна площади смятия Aloc1 (см. черт. 15, ж);

при определении расчетной площади для сечений сложной формы не должны учитываться участки, связь которых с загруженным участком не обеспечена с необходимой надежностью (см. черт. 15, и).

Примечание. При местной нагрузке от балок, прогонов, перемычек и других элементов, работающих на изгиб, учитываемая в расчете глубина опоры при определении Aloc1 и Aloc2 принимается не более 20 см.

3.41. При расчете на местное сжатие элементов из тяжелого бетона с косвенным армированием в виде сварных поперечных сеток должно удовлетворяться условие

       (103)

где Aloc1 - площадь смятия;

Rb, red - приведенная призменная прочность бетона при расчете на местное сжатие, определяемая по формуле

       (104)

здесь Rs, xy, φ, μxy - обозначения те же, что и в п. 3.22*;

       (105)

но не более 3,5;

φs - коэффициент, учитывающий влияние косвенного армирования в зоне местного сжатия; для схем черт. 15, б, д, ж принимается φs = 1,0, при этом косвенное армирование учитывается в расчете при условии, что поперечные сетки установлены на площади не менее ограниченной пунктирными линиями на соответствующих схемах черт. 15; для схем черт. 15, а, в, г, е, и коэффициент φs определяется по формуле

       (106)

здесь Aef -        площадь бетона, заключенного внутри контура сеток косвенного армирования, считая по их крайним стержням, для которой должно удовлетворяться условие Aloc1 < Аef ≤ Aloc2.

Расчет на продавливание

3.42. Расчет на продавливание плитных конструкций (без поперечной арматуры) от действия сил, равномерно распределенных на ограниченной площади, должен производиться из условия

       (107)

где F -        продавливающая сила;

α -        коэффициент, принимаемый равным для бетона:

тяжелого        1,00

мелкозернистого        0,85

легкого        0,80

um - среднеарифметическое значений периметров верхнего и нижнего оснований пирамиды, образующейся при продавливании в пределах рабочей высоты сечения.

При определении um и F предполагается, что продавливание происходя по боковой поверхности пирамиды, меньшим основанием которой служит площадь действия продавливающей силы, а боковые грани наклонены под углом 45° к горизонтали (черт. 16, а).

Продавливающая сила F принимается равной силе, действующей на пирамиду продавливания, за вычетом нагрузок, приложенных к большему основанию пирамиды продавливания (считая по плоскости расположения растянутой арматуры) и сопротивляющихся продавливанию.

Если схема опирания такова, что продавливание может происходить только по поверхности пирамиды с углом наклона боковых граней более 45° (например, в свайных ростверках, черт. 16, б), правая часть условия (107) определяется для фактической пирамиды продавливания с умножением на h0/с. При этом значение несущей способности принимается не более значения, соответствующего пирамиде при с = 0,4 h0, где с - длина горизонтальной проекции боковой грани пирамиды продавливания.

Черт. 16. Схемы для расчета железобетонных элементов на продавливание

а - при наклоне боковых граней пирамиды продавливания под углом 45°; б - то же, более 45°

При установке в пределах пирамиды продавливания хомутов, нормальных к плоскости плиты, расчет должен производиться из условия

       (108)

но не более 2 Fb. Усилие Fb принимается равным правой части неравенства (107), а Fsw определяется как сумма всех поперечных усилий, воспринимаемых хомутами, пересекающими боковые грани расчетной пирамиды продавливания, по формуле

       (109)

где Rsw не должно превышать значения, соответствующего арматуре класса А-I.

При учете поперечной арматуры значение Fsw должно быть не менее 0,5 Fb.

При расположении хомутов на ограниченном участке вблизи сосредоточенного груза производится дополнительный расчет на продавливание пирамиды с верхним основанием, расположенным по контуру участка с поперечной арматурой, из условия (107).

Поперечная арматура должна удовлетворять требованиям п. 5.29.

Расчет на отрыв

3.43. Расчет железобетонных элементов на отрыв от действия нагрузки, приложенной к его нижней грани или в пределах высоты его сечения (черт. 17), должен производиться из условия

Черт. 17. Схема для расчета железобетонных элементов на отрыв

где F -        отрывающая сила;

hs -        расстояние от уровня передачи отрывающей силы на элемент до центра тяжести сечения продольной арматуры;

∑RswAsw - сумма поперечных усилий, воспринимаемых хомутами, устанавливаемыми дополнительно по длине зоны отрыва, равной:

       (111)

здесь b - ширина площадки передачи отрывающей силы.

Значения hs и b устанавливаются в зависимости от характера и условий приложения отрывающей нагрузки на элемент (через консоли, примыкающие элементы и др.).

Расчет закладных деталей

3.44. Расчет анкеров, приваренных втавр к плоским элементам стальных закладных деталей, на действие изгибающих моментов, нормальных и сдвигающих сил от статической нагрузки, расположенных в одной плоскости симметрии закладной детали (черт. 18), должен производиться по формуле

       (112)

Черт. 18. Схема усилий, действующих на закладную деталь

где Aan - суммарная площадь поперечного сечения анкеров наиболее напряженного ряда;

Nan -        наибольшее растягивающее усилие в одном ряду анкеров, равное:

       (113)

Qan - сдвигающее усилие, приходящееся на один ряд анкеров, равное:

       (114)

N′an - наибольшее сжимающее усилие в одном ряду анкеров, определяемое по формуле

       (115)
