3.Основные схемы монтажа крупнопанельного здания.

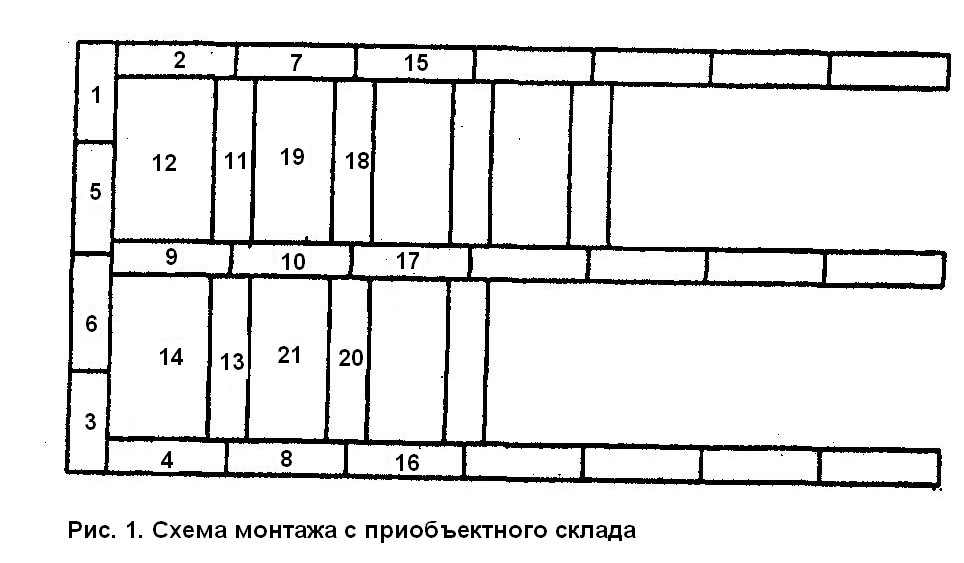

Схема монтажа крупнопанельных зданий с приобъектного склада (рис.1). Элементы завозят заранее и размещают в комплекте на этаж в зоне монтажного крана. Создаются наилучшие условия для установки сборных элементов, так как они могут быть поданы под монтаж в любой последовательности. Сборку ведут по принципу образования замкнутых ячеек. Первой создают угловую ячейку или сначала монтируют элементы лестничной клетки. Монтируют торцевые маячные панели, затем устанавливают примыкающие панели стен и перегородок с образованием замкнутых ячеек, внутри которых монтируют межкомнатные перегородки и сразу укладывают плиты перекрытий. При таком методе монтажа требуется минимальное количество приспособлений для временного крепления элементов.

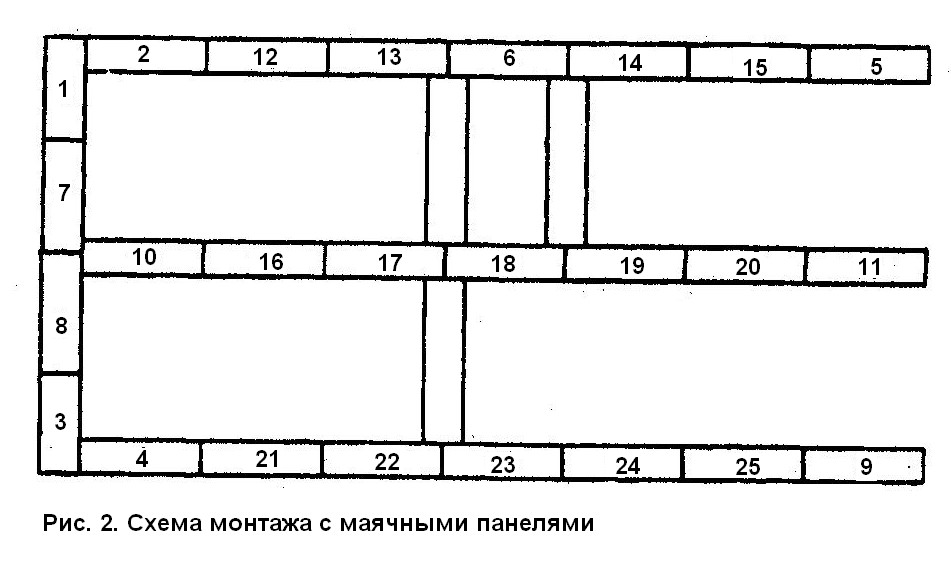

Схема монтажа с маячными панелями (рис. 2). Это традиционный метод монтажа разнотипных жилых и общественных зданий. При нем упрощается промежуточный геодезический контроль, исключается скученность рабочих на отдельных его участках. Монтаж начинают с маячных панелей, принимаемых в качестве опорных. Затем продолжают монтаж по принципу замкнутых прямоугольников, последовательно монтируют панели наружных, внутренних поперечных и продольных стен, лестничные площадки и марши в пределах захватки. В последнюю очередь устанавливают панели перегородок, панели перекрытия и балконные плиты.

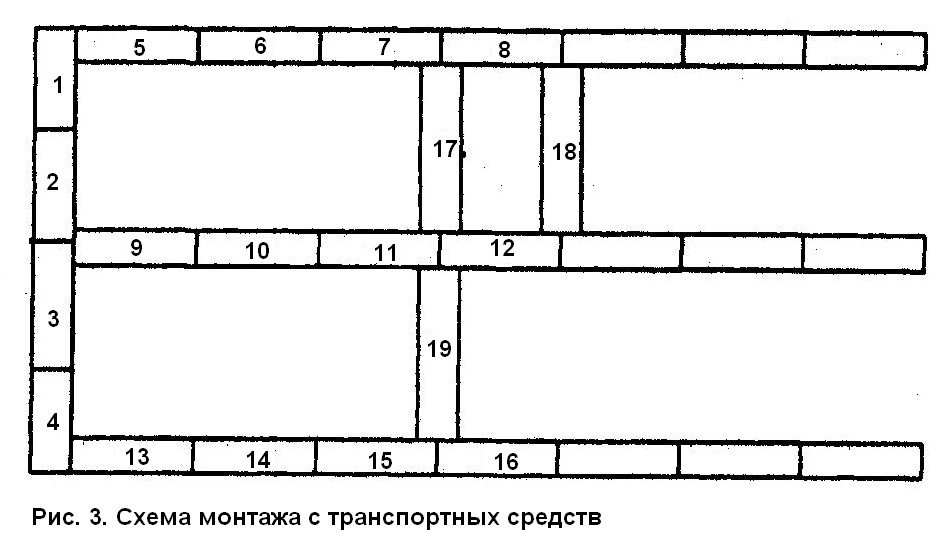

Схема монтажа крупнопанельных зданий с транспортных средств (рис. 3). Работы ведут по часовому графику монтажа, увязанному с графиком доставки сборных элементов. В монтажной зоне создается только небольшой запас малотиражных элементов. Повышается степень использования монтажного оборудования и ускоряется работа за счет ликвидации предварительной разгрузки и складирования. В процессе монтажа для обеспечения пространственной жесткости образуются замкнутые ячейки из однотипных вертикальных сборных элементов - панели торцевые, наружные, внутренних продольных стен, поперечных несущих стен или стен лестничных клеток.
Схема монтажа с поперечными несущими стенами (рис. 4) Требует первоначально устанавливать именно эти стены с тщательной выверкой и контролем соосности панелей. Затем монтаж выполняется традиционно - дальние от крана наружные, внутренние и ближние к крану панели.
Занятие 13,14,15, Технологическая карта на монтаж надземной части каркасно - панельного здания
Занятие 16.Возведение здания со смешанным каркасом.
1. Возведение здания с кирпичными стенами.
Стены бывают:
несущие; самонесущие - прикрепленному к стальному каркасу; навесные - опирающиеся на обвязочные балки и пояса.Постой кирпич – 250х120x65
Утолщенный -250x120х88
Растворы - 4, 10, 20, 25 - 200
Кладку армируют для повышения устойчивости и жесткости через 3-5 рядов диаметром З ВР1.
2. Взаимосвязь кирпичной кладки и монтажа сборных конструкций.
В здании с кирпичными наружными и внутренними стенами ведущий процесс – кирпичная кладка.
- Раздельный метод монтажа – все работы на здании монтажа ведутся последовательно - конструкцию каркаса на всю высоту, затем выкладывают наружные стены и после отделочные работы. Совмещенный метод монтажа - параллельное выполнение монтажных и каменных работ на соседних захватках. Комбинированный метод монтажа.
3. Организация возведения кирпичных стен.
Захватно-ярусная система разделение комплексного процесса кладки на составляющие процессы с собственными специализированными звеньями. Последовательное по захваткам и ярусам выполнение процессов специальными звеньями постоянного состава в одинаковом темпе, переход звеньев с захватки на захватку через равные промежутки времени (шаг потока), обязательная увязка продолжительности монтажа каменной кладки.
Комплексная бригада 20-40чел.
Захватка - типовая повторяющая часть в здании.
Делянка - часть захватки, отводимая звену каменщиков для бесперебойной работы в течение нескольких дней.
Число делянок и их размеры устанавливают в зависимости от трудоемкости кладки и сменной выработки звеньев.
Простая кладка в два кирпича: звено «двойка»- длина делянки 12-17м, звено «тройка»- 19-25м, звено «пятерка»- 24-40м, высота яруса 60-80см.
При каменных работах выполняются всегда условие: ярус умноженный на захватку в течение смены.
В 1 смену 1 каменщик выполняет 1,6м3 кладки.
Vм / количество ярусов = количество м3 в 1 ярусе.
532м3 / 6 ярусов (2 этажа)= 88,7м3 в 1ярусе
в 1 ярусе м3/ за смену м3= количество захваток на 2-х этажах.
88,7м3/ 14,4м3= 6 захваток
9 чел.* 1,6 =14,4 за смену делают 9 чел.
Занятие 17. Возведение зданий в особых геофизических условиях
План:
специфические особенности СГП защита экологической среды технология рекультивации территории бетонирование конструкций в экстремальных условиях1. Специфические особенности СГП
В случаях ограниченной площади пятна застройки вне пределов строительной площадки могут располагаться:
- административно-бытовые помещения столовые и санитарные помещения арматурные, столярные и слесарные цеха и мастерские открытые и закрытые складские помещения краны, бетононасосы и другие строительные машины
Административно-бытовые складские помещения, производственные цеха и мастерские.
До начала строительства проводят изыскания вблизи расположенных территорий и объектов на предмет поиска зданий или участка земли.
Требования к объектам:
- расположение в максимальной близости к строительной площадки наличие на объекте возможности присоединения к сетям городской инфраструктуры минимальная стоимость аренды
Поставка изделий и оборудования в заданные сроки
Подготовленную по размеру арматуру, арматурные каркасы, элементы несущих металлических конструкций, столярные и слесарные элементы привозят на строительную площадку в подготовленном для использования виде. Их изготавливают на собственных производственных площадях, расположенных за пределами строительной площадки или на специализированных предприятиях.
Невозможность размещения на территории строительной площадки открытых и закрытых складских помещений приводит к необходимости осуществлять большой объем монтажных работ «с колес», создавать промежуточные складские помещения.
Расположение кранов и крупногабаритных строительных машин
В большинстве случаев вокруг строительной площадки находятся существующие здания и сооружения и размещение рядом с ними крупных башенных кранов, монтажных подкрановых путей становится невозможным. В этом случае используют легкомонтируемые башенные краны без подкрановых путей, большегрузные самоходные краны, самоподъемные краны, передвижные краны. По мере возведения конструкций, расположенных над фундаментной плитой, кран может подниматься и устанавливаться на монтируемые перекрытия. После окончания работы кран демонтируют, извлекая по секциям.
2. Защита экологической среды.
Воздействие объекта на окружающие здания и инфраструктуру:
шум динамическое воздействие выброс пылевых частиц и средних фракций мусор сброс стоков нарушение транспортных схемМероприятия по защите экологической среды:
1. Для снижения шума и динамических воздействий используют шумопонижающие методики и оборудование.
2. Выброс в атмосферу пылевых частиц и средних фракций контролируется поставкой на строительную площадку наибольшего количества предварительно окрашенных изделий и оборудования.
3. Наладить четкую систему сбора и вывоза строительного и бытового мусора с объекта.
4. На станции подготовительных работ обеспечит организованный сток со строительной площадки, реконструировать существующие городские сети, привязать зоны мойки колес к сетям ливневой канализации, установить зоны пользования водой, канализацией.
5. разрабатываются схемы рационального движения транспорта вокруг строительной площадки на период строительства. Устанавливаются стандартные дорожные знаки, проезды, объезды, зоны остановки, зоны пешеходных переходов.
3. Технология рекультивации территории
Способы рекультивации загрязненных территорий:
вывоз отходов их захоронение на специальных полигонах вывоз отходов после предварительной сепарации и переработки санирование территории без вывоза отходов и обеспечение санитарных и технических условийСпособы санирования:
применяют для ликвидация небольших свалок и при наличии полигона для захоронения отходов, удаленного на небольшое расстояние разделяют отходы на органические, минеральные, металлические, пластмассовые. используют когда вывоз отходов не возможен. В этом случае техногенный грунт должен быть хорошо изучен, определено техническое решение консервации свалочных грунтов, устранение их вредного влияния на окружающее пространство.4. Бетонирование конструкций в экстремальных условиях
Основная проблема – резкое обезвоживание бетона в начальный период выдерживания, особенно его поверхностных слоев, вызывающих нарушение плотности структуры.
Требования технологии получения качественного бетона в условиях сухого и жаркого климата:
применять бетоны на быстротвердеющих цементах температура бетонной смеси при бетонировании не должна превышать 20 С уход за свежеуложенным бетоном начинать сразу после его укладки в конструкцию при появлении трещин из-за усадки допускается повторное поверхностное вибрирование бетона не позднее чем через 0,5…1 ч для ускорения твердения бетона используют солнечную радиациюТема 2.1 Занятие 18.Конструктивные решения энергосберегающих конструкций стен
Нормы и стандарты имеют важное значение в строительстве и в первую очередь для ограждающих конструкций строящихся зданий, через которые, главным образом, и происходит утечка тепла в жилом секторе, при эксплуатации гражданских и промышленных зданий.
Зарубежный опыт показывает, что, ужесточив нормативы теплозащиты, можно добиться эффективного сокращения теплопотребления на отопление зданий путем устройства дополнительной теплоизоляции ограждений как эксплуатируемых зданий, так и вновь строящихся
|
