Безусловно, переход на более жесткие новые нормативы потребует значительных затрат, но и экономическая мотивация такого решительного шага убедительно: эффективность вложений в энергосбережение в 4-5 раз выше, чем в разработку новых месторождений топливно-энергетических ресурсов.
Сопоставление требуемого сопротивления теплопередаче наружных ограждающих конструкций жилых зданий
Страна | Требуемое сопротивление теплопередаче, м2К/Вт | ||
Стена | Покрытие | Окна | |
Россия (Москва) | 0,93-1,72 | 1,76-2,16 | 0,39 |
Канада | 2,5-3,7 | - | 0,3 |
Норвегия | 4,0 | 4,35 | 0,48 |
США | 1,08-2,5 | 3,57-7,14 | 0,49 |
Финляндия | 3,57 | 2,2-4,55 | 0,34 |
Швеция | 3,3-4 | 5,0-5,9 | 0,5 |
В западных странах общепринятой практикой является использование либо вентилируемой воздушной прослойки между теплоизоляционным материалом и наружным слоем, либо пароизоляции на теплой внутренней стороне теплоизоляционного материала, что позволяет предотвратить образование конденсата водяного пара внутри ограждающей конструкции. Конденсация влаги неминуемо приводит к разрушению конструкции, снижению теплоизоляционных свойств, увеличенным теплопотерям и снижению температуры на внутренней поверхности. За рубежом в основном применяются две схемы слоистых стен с пористоволокнистыми утеплителями.
Первая схема предусматривает специальную подготовку фасада, монтаж цокольных опорных планок, приклеивание теплоизоляции с последующим креплением ее дюбелями, защиту углов профильными деталями, шпатлевку, армирование, подготовку оконных откосов, их штукатурное обрамление. По этому типу например, создана отечественная конструкция навесной теплоизоляции «Синтеко».

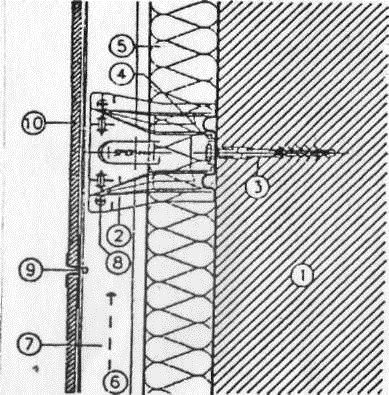

Рис1. Конструкции навесных стен: а) - вентилируемых, б) – с наружной штукатуркой

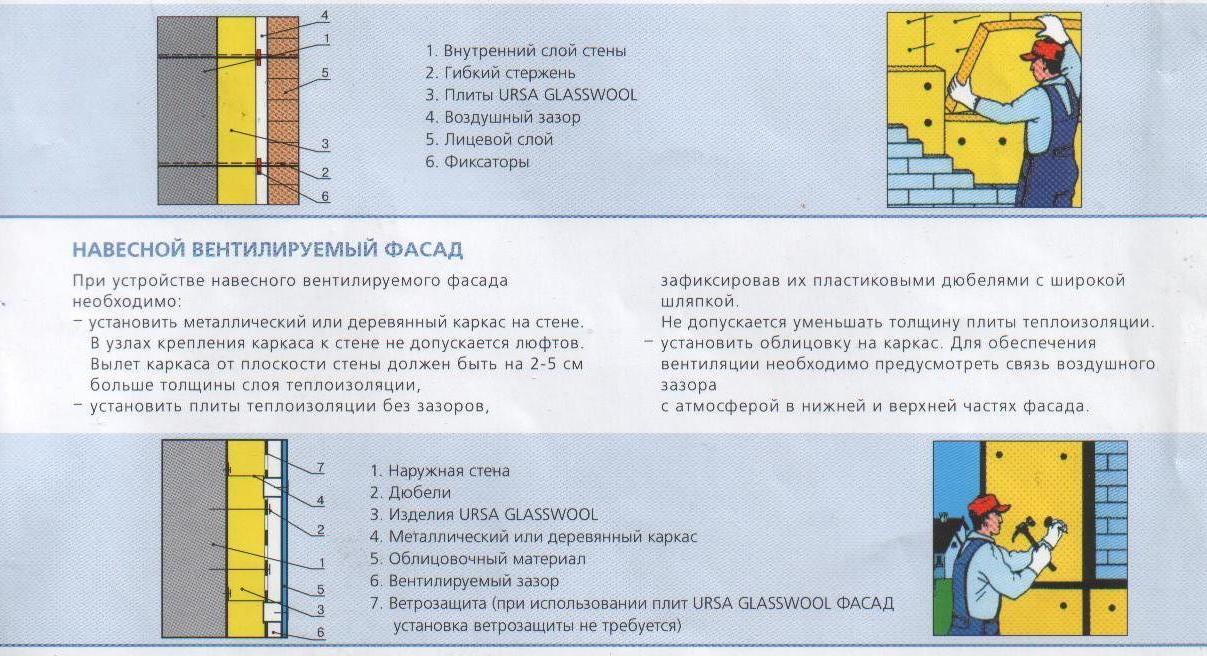

Вторая схема — навесные вентилируемые фасады; позволяющие прак тически полностью устранить увлажнение теплоизоляции и несущей стены снизить требования к прочности теплоизоляции и обеспечить повышенную ремонтоспособность фасадов и возможность их выравнивания. Отечественные конструкции навесных стен с эффективными утеплителями, приведены на рис. 1. Большое значение, как отмечалось ранее, имеет правильный выбор материала утеплителя для таких стен, в частности, по требованиям теплозащиты, гигроскопичности и паропроницаемости. Внедрение в практику строительства новых нормативов по теплозащите потребовало проведения исследований и разработки различных конструкций многослойных стен для зданий с монолитным каркасом, составляющих в строительстве до 50 % вводимых в эксплуатацию объектов. Колодцевые кладки из кирпича и крупных блоков известны с 50-х годов, однако в качестве утеплителей в них традиционно использовались засыпные материалы: керамзит, шлаки и т. п. Недостатком этих конструкций являлась осадка утеплителя и повышенная влагоемкость, невозможность устройства надежной пароизоляции. В последнее время за рубежом и в России широко применяются различные виды навесной плитной еплоизоляции из эффективных минерало - и стекловатных материалов типа ISOWER, ROCKWOOL, PAROK, и др. Аналогичные материалы на импортных технологических линиях выпускаются и в России. Как известно, все виды легких стеновых ограждений требуют защиты от увлажнения, вызываемого конденсацией влаги, путем устройства пароизоляции или вентилируемых прослоек, причем в помещениях с повышенным содержанием водяного пара в воздухе в отдельных случаях приходится использовать оба пути одновременно. С этой целью между наружной обшивкой и утеплителем следует предусмотреть воздушные прослойки или каналы, которые вверху и внизу должны сообщаться с наружным воздухом. В нижней части стены должно располагаться входное отверстие, сообщающееся с воздушным прослойком, а в верхней части – выходное отверстие с тем, чтобы воздух мог в нем свободно циркулировать за счет гравитационной тяги. Таким образом, выбранный вариант позволяет вентилировать теплоизоляцию за счет воздушных
прослойков, и в этом случае возможно повышение ее паропроницаемости и
снижение плотности, что дает дополнительный экономический эффект.
Как следует из этих данных(рис.3), если утеплитель расположен в вентилируемой конструкции стены, дефекты и повреждения при эксплуатации встречаются крайне редко (в 3,4 % обследованных зданий).
За рубежом в последние годы появились и более эффективные решения навесных стен в виде светопрозрачной теплоизоляции.

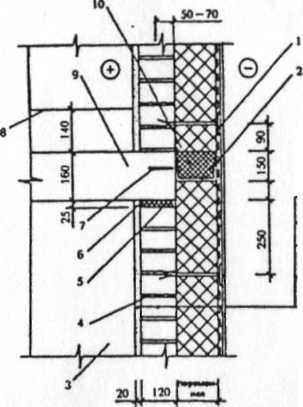

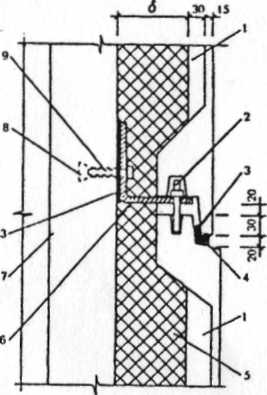

Исследования трехслойных панелей с минераловатным утеплителем проводились применительно к существующему производству панелей по гибкой технологии, в качестве наружных стен были запроектированы трехслойные железобетонные панели на гибких связях (рис. 3).

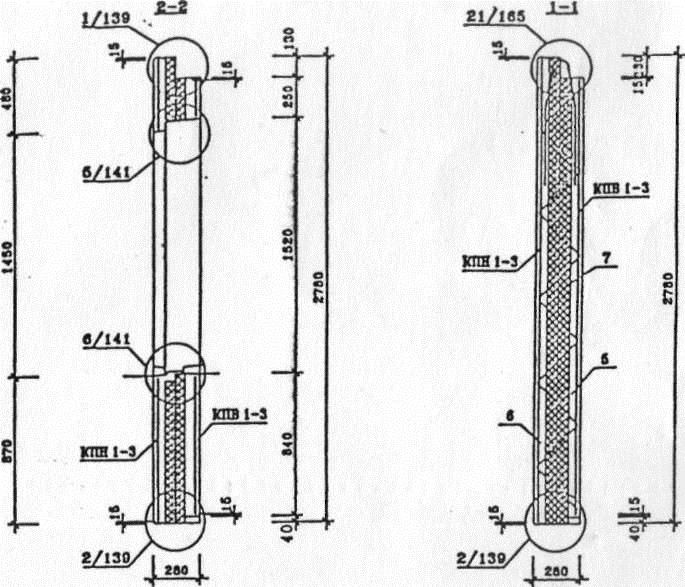

Панели продольных стен, навешиваемые на перекрытия, общей толщиной 280 мм состоят из трех слоев - внутреннего бетонного несущего толщиной 90 мм, наружного бетонного толщиной 70 мм и среднего утепляющего слоя толщиной 120 мм из минеральной ваты финского производства плотностью 80 кг/м3 с расчетным коэффициентом теплопроводности А. = 0,04 Вт/м°К.
Как уже отмечалось, для малоплотного утеплителя характерен высокий коэффициент уплотнения в процессе эксплуатации. Поэтому в разработанной конструкции во избежание осадки утеплителя он дополнительно поэтажно опирается на тонкостенный перфорированный металлический профиль толщиной 0,6-0,8 мм. По контуру оконных проемов устанавливаются тонкостенные уголки, образующие угол оконных откосов.
Тема 2.2.
Занятие 18 Технология возведения зданий с применением энергосберегающих конструкций

Раздел3.Тема 3.1.Особенности возведения гражданских зданий с применением монолитного железобетона. Методы возведения гражданских зданий с применением монолитного железобетона.
Занятие 20 Виды и устройство опалубки.
1. Конструктивные различия типов опалубки.
Мелкощитовую опалубочную форму собирают вручную из малоразмерных щитов не более 50 кг и 8=1м.
Крупнощитовой опалубочной формы - крупноразмерная панель - целая или собранная из мелких щитов.
Унифицированная опалубка, состоящая из инвентарных щитов различных типоразмеров с инвентарными креплениями и поддерживающими устройствами.
Опалубку ленточных фундаментов высотой до 0,75 м выполняют из деревянных щитов
Дощатую опалубку ступенчатых фундаментов стаканного типа собирают из щитов: закладных и накрывных. Для бетонирования фундаментов больших размеров применяют универсальные блочные формы. Форма состоит из несущих ферм и стальных щитов, навешиваемых на фермы с помощью натяжных крюков.
Деревянную опалубку колонн устанавливают из щитов. Коробку охватывают деревянными или металлическими хомутами, скрепленными с помощью клиньев и воспринимающими боковые давления смеси.
Стальная опалубка для стен собирают из комплекта дощатых или стальных щитов, схваток, стяжных болтов и расчалок.
Объемно-переставная опалубка состоит из пространственных металлических П-образных секций, из которых собирается опалубочный блок на ширину здания.
Скользящая опалубка состоит из элементов - щиты, домкратные рамы, рабочий пол, подмости, домкраты и домкратные стержни.
Горизонталью перемещаемая опалубка для бетонирования стен предназначенная для непрерывного поярусного бетонирования бетонных и ж/б стен постоянного и переменного сечения толщиной 12-60 см и высотой до 6м.
Ж/б несъемную опалубку применяют в виде плоских и ребристых ж/б плит. Армоцементную опалубку устраивают из плит толщиной 25-35мм и размером в плане 1,5-3,5м.
Сетчатую опалубку применяют при возведении конструкций и сооружений, если к гладкости их боковых поверхностей не предъявляют высоких требований.
Опалубку из пенополистирола применяют в виде объемных пустотных блоков размеров 250 х 300 х 600 см и более. Эта опалубка позволяет снизить трудоемкость опалубочных работ примерно на 80%.
Возведение зданий в несъемной опалубке
Несъемная опалубка состоит из опалубочных элементов стен и перекрытий, утеплителя и звукоизоляции стен и перекрытий, а также основания для нанесения отделочных (фактурных) слоев.
Опалубочная система разработана для зданий и сооружений с максимальной протяженностью 5 этажей при шаге несущих стен 3,6; 4,2; 6,0; 7,2 м и высоте помещений от пола до потолка 2,8; 3,0; 3,3; 3,6.
Для стен используют опалубочные элементы шириной 1200 мм, высотой на этаж. Фиксация и крепление опалубочных элементов осуществляют с помощью заглушек из огнеупорного полиэтилена.
Для перекрытий и покрытий используют опалубочные элементы длиной до7200 мм при ширине 1200 и 600 мм.
К основным особенностям монтажа опалубочной системы следует отнести поэтажную установку опалубочных элементов стен на направляющие профили и закрепление в стыках поверху элементов стыковых накладок из тех же профилей.
Для выявления различных деформаций в конструкциях выполняют поэтажный геодезический контроль на любых стадиях строительства: разбивка осей сооружения, разбивка и контроль установки маячных элементов, контроль вертикальности стеновой опалубки, контроль уровня установки опалубки перекрытий и поддерживающих стоек.
2. В соответствии, с чем должны устанавливать опалубку.
Прежде чем приступить к устройству опалубки, выбирают тип опалубки, разрабатывают ее рабочие чертежи, а также рабочие чертежи креплений и поддерживающих устройств. Кроме того, составляют проект производства опалубочных работ, входящий в состав общего проекта производства работ.
|
