При обшивке панелей используют не доски, а фанера, что позволяет увеличить их размеры и превратить процесс возведения стен в монтажный процесс, состоящий из следующих операций: тщательная установка нижней обвязки (точность установки контролируется по равенству диагоналей); монтаж, скрепление с обвязкой и между собой щитов или панелей наружных стен или перегородок; укладка и скрепление с панелями (щитами)верхней обвязки; укладка щитов (панелей) перекрытий, на которые обычно опирается мансардный этаж.

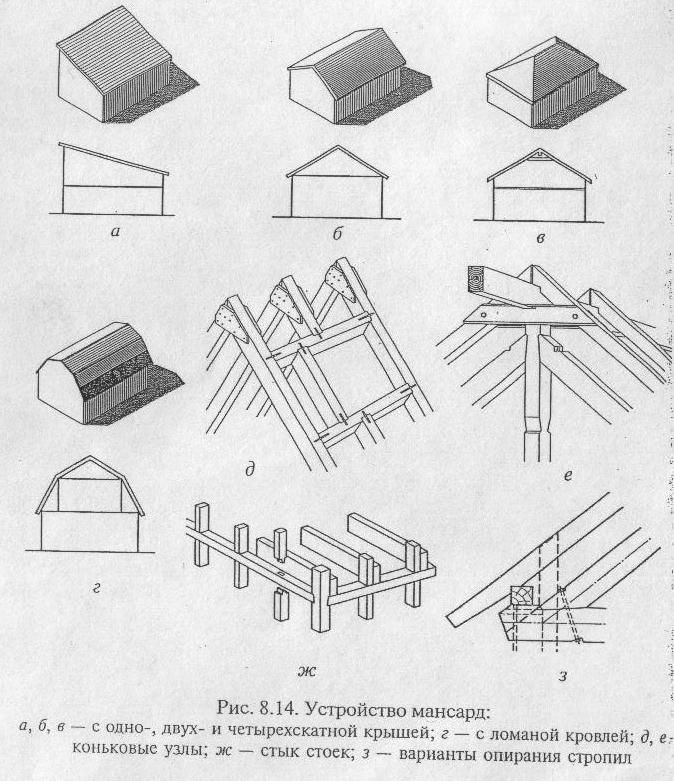

Распространенные конструкции мансард и узлы соединения их элементов показаны на рис. 8.14.

Внедрение новых эффективных утеплителей, профилированных брусьев и оцинкованных бревен, мансардных и деревометаллических оконных заполнений позволяет применять в деревянном строительстве индустриальные методы.

Процесс сборки и монтажа состоит из следующих основных технологических операций:

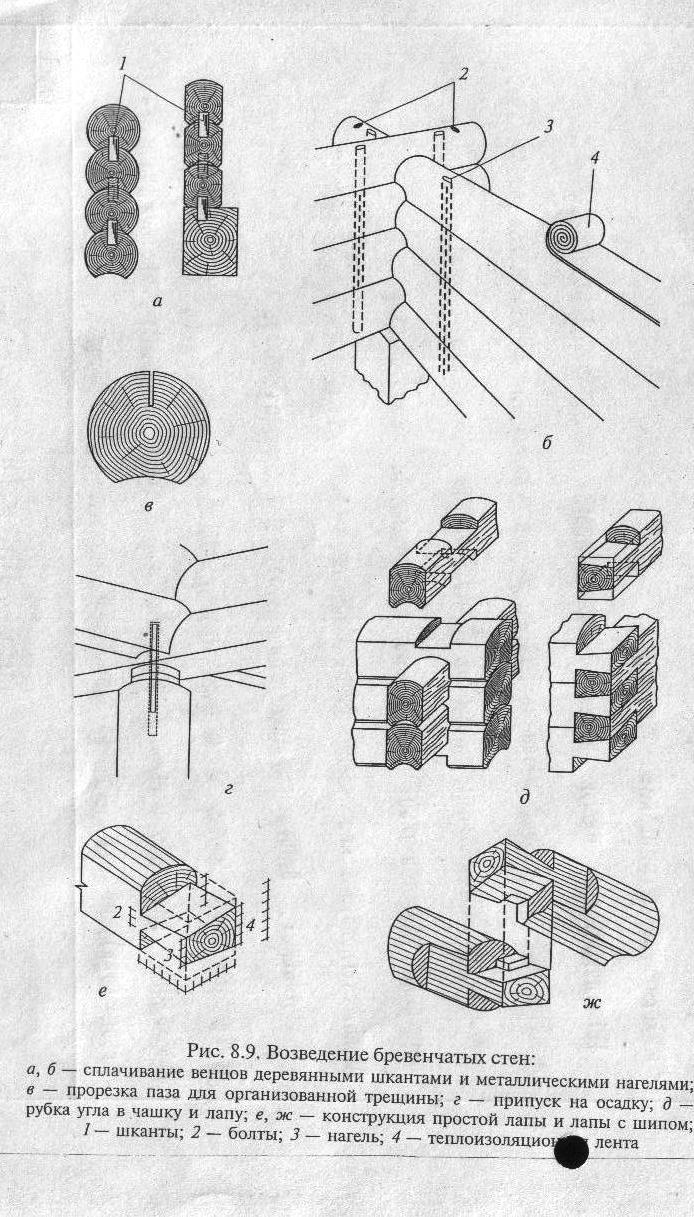

Сборка стен с установкой металлических болтов и нагелей оконных и дверных заполнений; Монтаж балок перекрытий, укладка утеплителя между балками, чернового пола мансарды; Установка стропил, укладка утеплителей, в том числе теплоотражающего; Устройство обрешетки и кровли; Обшивка и утепление фронтонов, установка мансардных оконных заполнений; Отделочные работы (устройство лестниц, полов, подшивка потолков и т. д.).

Надстройка мансардных этажей.

Надстройка мансардных этажей обеспечивает получение дополнительной жилой площади, имеется возможность использовать местные строительные и отделочные материалы, работы могут выполняться без применения кранового оборудования и других средств механизации.

Способы надстройки мансардных этажей:

использование деревянных ферм и рам на шпоночных соединениях создание сборного или монолитного обвязочного пояса по контуру надстраиваемой части здания применение дощато-клееных гнутых рам двух - и трехшарнирных использование металлоконструкций

Возможна надстройка на 2…3 этажа, без выселения жильцов, нагрузка от надстраиваемой части будет передаваться на существующие конструкции и фундаменты, имеющие необходимый запас прочности.

При надстройке зданий устройство обвязочного пояса по периметру наружных и части внутренних стен обязательно. Он способствует равномерному распределению нагрузки от мансардного этажа на реконструируемое здание.

Подсчет объемов работ деревянных конструкций.

Наименование	Диаметр	Длина	Ширина	Толщина	Кол-во	м
Бревна Брус Доски Лаги Вагонка (облицовка) Наличник Плинтус

Раздел 5.Особенности организации работ при возведении каркасно панельных гражданских зданий.

Тема 5.1.Занятие 28.,29,30.Методика составления календарного плана

Стадии определения календарного плана:

1. подсчет объемов работ по строительству объекта;

2. составление ведомости и определение трудоемкости СМР объекта;

3. расчет левой и правой частей календарного плана;

4. составление графика движения рабочих и механизмов.

1. Основные принципы составления календарного плана.

А) календарные планы разрабатываются как в ПОС, так и в ППР. При разработке курсового проекта следует обращать особое внимание на ведущие, т. е. наиболее трудоемкие и сложные виды работ.

Б) определение перечня строительно-монтажных процессов. При составлении КП особенно важно правильно наметить номенклатуру работ, которая должна охватывать полный перечень работ выполняемых на объекте. Номенклатура работ должна соответствовать построению норм принятых в ЕНиРе на СМР. Работы выполняемые различными бригадами нельзя объединять в одну строку.

В) подсчет трудоемкости объемов работ.

Объемы работ подсчитывают по рабочим чертежам. В рабочих чертежах и сметах, к ним проектной организацией приводятся данные об объемах СМР, дается подробная спецификация строительных деталей, сборного ж/б, столярных изделий и т. п. В номенклатуру работ календарного плана не включают транспортирование материалов.

Г) выбор метода производства работ и основных строительных машин.

При выборе наивыгоднейшего способа работ руководствуются следующими правилами:

экономичность выбираемых способов работ; технологическая целесообразность способов работ и соответствие характеру и условию производства; комплексная механизация работ и эффективное использование машин.

Д) взаимоувязка выполнения работ во времени.

При выборе последовательности работ должна производиться такая взаимная увязка работ при которой здание вводилось бы в эксплуатацию в кратчайший срок, однако возможность совмещения большого числа строительных процессов ограничивается требованиями технологии производства отдельных работ. Необходимость обеспечения устойчивости всех возводимых конструкций, а также соблюдения правил ТБ.

Технологический перерыв – необходимость прерывания одних строительных процессов другими.

2. График движения рабочей силы и оптимизация.

Расчет потребности в рабочих кадрах в КП является завершающим этапом составления этого плана. Ежедневное общее количество рабочих занятых в тот или иной день получается путем суммирования количества всех рабочих на всех строительных процессах.

График движения рабочих не должен иметь кратковременных впадин и пиков.

Технико-экономические показатели КП.

продолжительность строительства, в месяцах; общая трудоемкость, в чел. дн.; трудоемкость, в чел. дн. на 1 м3 (общая трудоемкость деленная на общий объем здания, в м3). максимальное количество рабочих.

Занятие 31,32,33 Практическая работа Составление и расчет календарного плана на каркасно панельное здание.

Занятие34,35.Разработка и проектирование  стройгенплана на различных стадиях строительства.

1.Нанесение дорог на стройгенплан.

При транспортировке дорог должны выдерживаться указанные ниже расстояния:

1. Между дорогой и складской площадкой - 0,5-1 м.

2. Между дорогой и подкрановыми путями - 0,5-12,5 м.

3. Между поворотной дорогой и осью железнодорожных путей - 3,75 м.

4. Между дорогой и забором - не менее 1,5м

5. Ширина временных дорог при одностороннем движении - 3-4 м, при двустороннем движении - 5-8м.

б. Радиус закругления 12-30 м.

2. Привязка самоходных и башенных кранов к зданию.

Краны целесообразно располагают со стороны фасадов, не имеющих входов в здание, чтобы не затруднять доступ труда рабочих во время возведения здания. При устройстве путей под башенные краны надо показывать концевые упоры, заземление, подключение крана, а так же ограждение опасной зоны. С целью экономии длина путей под башенные краны должна быть меньше длины строящегося объекта на величину вылета стрелы, обеспечивающего подачу материалов и конструкций в наиболее удаленную точку. При работе стреловых кранов необходимо предусматривать резервные площадки для каждой их перестановки по периметру здания. Размеры этих площадок должны соответствовать размерам принятого оборудования для приема раствора или бетона. К ним должен быть обеспечен подъезд и предусмотрена возможность разворота автосамосвала.

Монтажная зона – пространство, в пределах которого возможно падение груза при установке и закреплении элементов.

Размеры зоны в плане определяют параметром здания, увеличенным на 7 м при высоте здания до 20м и на 10м – при высоте более 20м. Складирование  материалов в пределах монтажной зоны запрещено.

Зона обслуживания или рабочая зона – пространство, находящееся в пределах линии, описываемой крюком крана. Границы зоны определяются радиусом, соответствующем max вылету стрелы.

Зона перемещения груза – пространство, находящееся в пределах возможного перемещения груза, подвешенного на крюке крана. Границы зоны определяются расстоянием по горизонтали от рабочей зоны крана до возможного место падения груза в процессе его перемещения.

Опасная зона – пространство, в котором возможно падение груза при его перемещении.

Опаснее зоны дорог – это участки подъездов и проходов в пределах опасных зон, где могут находиться люди, но участвующие в результате совместно с краном, осуществляется движение транспортных средств или работа других механизмов.

З. Расположение складов.

Граница открытых складов должна проходить от края дороги не менее чем на 0,5 м. Бытовые здания и помещения должны находиться на расстоянии не менее 50 м от объектов, выделяющих пыль, гази и пар. Расстояние от рабочих мест до гардеробных, душевых, умывальных должно быть не более 500 м, до уборных не более 100 м, до помещений общественного питания не более 500 м, до помещений для обогрева рабочих не более 150 м.

4. Расположение временных коммуникаций.

Наружное освещение устраивается на деревянных опорах через 30-40 м по периметру строительной площадки вне зоны действия кранов. Пожарные гидранты располагают через 300 м на постоянном водопроводе, укладываемом в начальный период строительства, Питьевые фонтанчики или сатураторы размещают в проходах. Протяженность временных канализаций должна быть минимальной, поэтому нужно располагать как можно ближе к постоянной канализационной сети.

Занятие 36,37,38 Практическая работа Проектирование стройгенплана на период общестроительных работ каркасно панельного здания.

Занятие 39 Сдача отчетной работы.
