Автоматизированная система расчётов за услуги связи «Fastcom» (стр. 6 )

Для загрузки кодов направления из файлов используются методы и правила загрузки, ведение которых описано в разделе «Справочники. Методы загрузки кодов направлений».

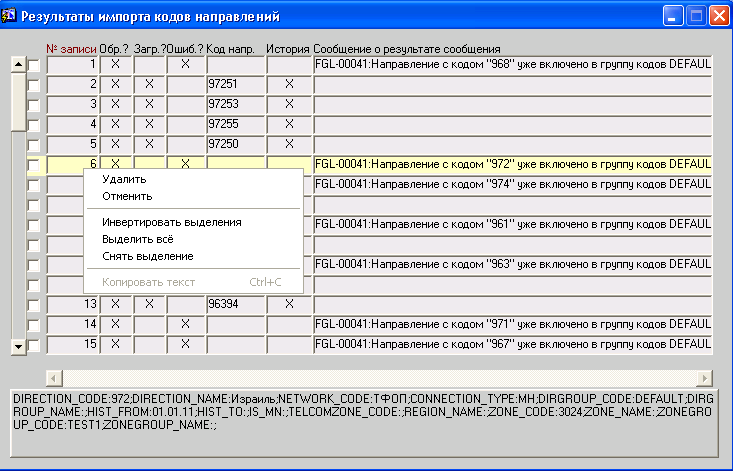

Предоставляется функциональность по ведению истории каждой загрузки, в форме «Результаты импорта кодов направлений», с возможностью отката при выполнении действия «Отменить», вернуться к предыдущему состоянию справочника, которое было до загрузки.

Загрузка не будет выполнена, если диагностирована хоть одна ошибка обработки. Для продолжения загрузки успешных записей необходимо сначала удалить из результатов обработки ошибочные записи (или устранить ошибку после выяснения причины), а затем выполнить действие «Применить».

Станция

Функциональность «Станция» предоставляет возможность выполнить настройку  обработки трафика телефонии с учётом особенностей сети  оператора связи:

Используемые сети связи и типы допустимых соединений, номерная ёмкость телефонной сети для назначения абонентам, пулы номеров телефонов операторов присоединённых  и присоединяемых сетей связи. Коммутаторы и выносы, методы загрузки и обработки полей данных файлов CDR по каждому маршруту коммутатора, правила анализа номеров телефонов в CDR по каждому маршруту.

Сети и типы соединений

Сети связи и типы соединений применяются в шаблонах анализа номеров телефонов и в поиске справочника кодов направления соединения при анализе записи CDR, и при генерации номерной ёмкости телефонов сети связи для назначения телефонов абонентским договорам.

Настройка АСР на используемые оператором сети связи и типы соединений выполняется в  «Меню Fastcom/Телефония/Станция/Сети и типы соединений» по действиям: «Добавить», «Изменить», «Удалить», «Типы соединений сети», «Номерная ёмкость для сети», «Генерация номерной ёмкости».

При указании использования в сети внутризоновых типов соединений, появляется возможность действия «Зоны связи», для поддержки настроек прошлых версий АСР. В настоящее время функциональность «Зоны связи» не используется.

Типы соединений сети

Типы соединений применяются в шаблонах анализа номеров телефонов, в поиске справочника кодов направления соединения при анализе записи CDR, в тарифных планах.

  Настройка на используемые оператором типы соединений выполняется в  «Меню Fastcom/Телефония/Станция/Сети и типы соединений» по действию: «Типы соединений сети».

При ведении типов соединения сети предоставляются действия: «Добавить», «Изменить», «Удалить».

Номерная ёмкость для сети

Номерная ёмкость сети связи применяется для генерации номеров и  назначения телефонов абонентским договорам.

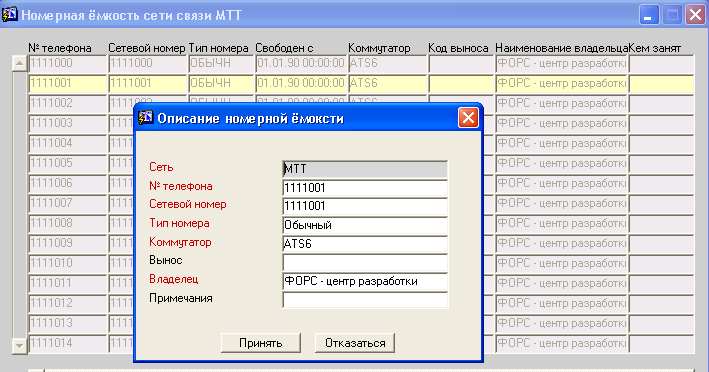

  Просмотр и анализ номерной ёмкости сети связи выполняется в  «Меню Fastcom/Телефония/Станция/Сети и типы соединений» по действию: «Номерная ёмкость сети».

При ведении номерной ёмкости телефонов предоставляются действия с одной текущей записью: «Добавить», «Изменить», «Удалить».

Запись о номере телефона невозможно удалить из номерной ёмкости сети, если номер имеет историю назначения на договор, даже если договор расторгнут. При попытке удаления, в данном случае, будет выдано сообщение о наличии истории использования телефона и невозможности удаления записи из номерной ёмкости.

Генерация номерной ёмкости

  Групповая операция для генерации новых телефонов или изменение существующих записей о телефонах в номерной ёмкости сети выполняется в «Меню Fastcom/Телефония/Станция/Сети и типы соединений» по действию: «Генерация номерной ёмкости».

В поле «Действие» предоставляется выбор действия: «Создать» или «Изменить».

В поле «Тип номера» предоставляется выбор: «Обычный», «Резерв», «Элитный».

При групповом действии «Изменение» для работы с номерной ёмкостью телефонов можно выполнить следующие операции: изменить Коммутатор, изменить Вынос, изменить Владельца.

Планы анализа

Планы и шаблоны анализа номеров телефонов А/Б применяются для определения сети связи и типа соединения, а также преобразования к единому формату полей CDR с данными о телефонах для поиска направления соединения в справочниках кодов направлений, в пулах номерной ёмкости операторов связи.

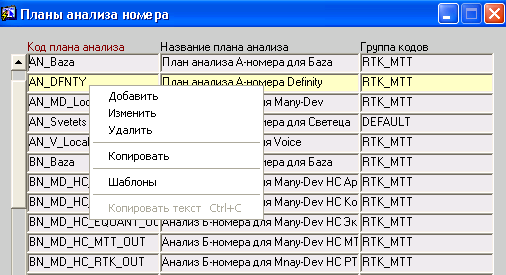

Ведение планов и шаблонов анализа номеров телефонов выполняется в «Меню Fastcom/Телефония/Станция/Планы анализа» по действиям: «Добавить», «Изменить», «Удалить», «Копировать», «Шаблоны».

Результаты форматирования полей шаблоном анализа сохраняются в отдельных специальных  полях  CDR - Телефон_Б (включая код направления) и  Код_Б (найденный в справочнике кодов направлений) – и могут быть использованы для анализа и дальнейшей обработки в тарифных планах.

Действие «Добавить»/«Изменить» план анализа

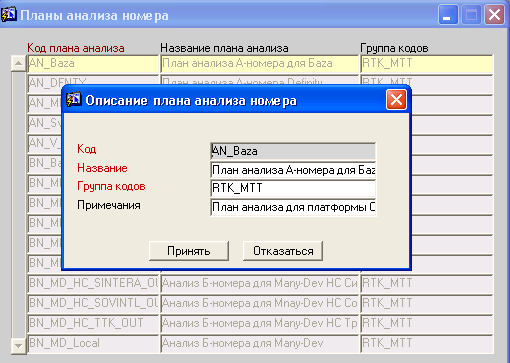

Добавление или изменение записи о плане анализа номеров телефонов выполняется в «Меню Fastcom/Телефония/Станция/Планы анализа» по действиям «Добавить» или «Изменить».

Поле «Группа кодов» в форме редактирования записи о плане анализа – это группа кодов направлений.

Действие «Копировать» шаблоны анализа

Копирование шаблонов из любого плана анализа в текущий план, выполняется в «Меню Fastcom/Телефония/Станция/Планы анализа» по действию «Копировать. Перед выполнением операции копирования шаблонов анализа выдаётся предупреждение о последствиях данного действия.

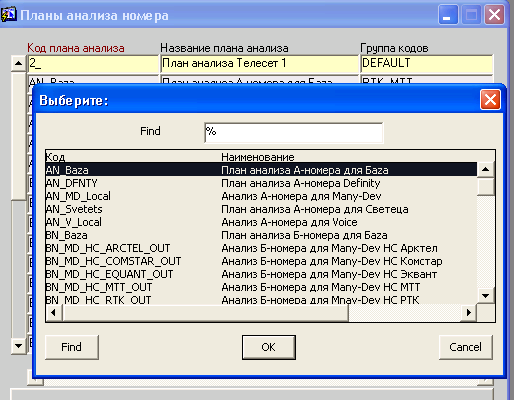

При подтверждении копирования предоставляется список для выбора, - из какого плана анализа надо копировать шаблоны.

При копировании шаблонов из другого плана анализа, у текущего плана анализа будут стёрты все старые записи о шаблонах и скопированы новые из целевого плана.

Действие «Шаблоны» плана анализа

План анализа состоит из набора шаблонов, применяемых в указанном порядке к номеру абонента. Как только найден шаблон, удовлетворяющий номеру абонента, система применяет к номеру абонента формулу, указанную в шаблоне и принимает параметры, указанные в шаблоне. В результате получается полный и уникальный номер абонента в сети, который в дальнейшем используется для поиска абонента.

Ведение шаблонов плана анализа выполняется в «Меню Fastcom/Телефония/Станция/Планы анализа» по действию «Шаблоны».

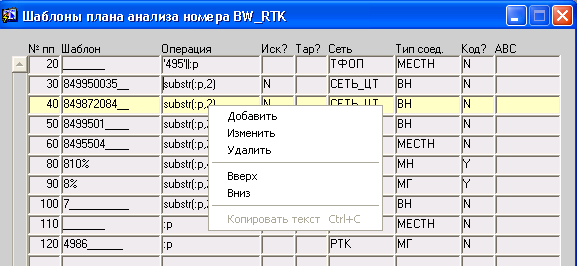

Изменение шаблонов анализа выполняется по действиям: «Добавить», «Изменить», Удалить», «Вверх», «Вниз».

Описание полей шаблона анализа:

№ пп - Порядковый номер пункта плана Шаблон - Шаблон номера, применяемый к анализируемому номеру абонента Операция - Формула, предназначенная для модификации номера абонента с целью получения уникального внутри сети телефонного номера Иск? - Признак необходимости идентификации абонента по номеру абонента (имеет приоритет перед свойством "Искать в номерной емкости " в справочнике "Маршруты"). Поле заполняется из разворачивающегося списка и не является обязательным Тар? - Признак необходимости тарификации соединения для абонента (имеет приоритет перед свойством «Тарифицировать А\Б абонента» в справочнике «Маршруты»). Поле заполняется из разворачивающегося списка Сеть - Наименование сети, которой принадлежит абонент. Выбирается из списка «Список сетей» Тип соед. - Тип соединения, заполняемый из разворачивающегося списка. При создании новой записи АСР по умолчанию помещает в поле значение "ВН" (внутреннее соединение) Выключатель "Код?" - "Галочка" в поле выключателя требует, чтобы производился поиск кода направления ABС - Название зоны (для зоновых соединений) из списка разрешенных значений.

Ввод плана разбора номера позволяет выполнять произвольную модификацию А - и Б-номеров абонентов, определять сеть А-абонента; совместно с вводом полного телефонного номера абонента обеспечивает возможность хранить в системе одинаковые городские телефонные номера. Так же план разбора номера облегчает обработку соединений от абонентов, подключенных к станциям других операторов; обеспечивает возможность обработки трафика операторов, станции которых находятся в сетях, отличных от ТФОП; обеспечена возможность определения сети, к которой принадлежит А-абонент.

План анализа номера и его шаблоны анализа,  привязываются к транкгруппе (маршруту). Для каждой входящей на станцию транкгруппы (или двунаправленной) определяется два плана анализа номера: один для А-номера, другой для Б-номера. Для исходящих транкгрупп план анализа не применяется.

Действия «Вверх» или «Вниз» изменяют порядковый номер строки шаблона, тем самым изменяется приоритет строки при анализе данных.

Планы анализа для маршрутов

Планы анализа для маршрутов используются для идентификации услуг присоединения и пропуска трафика.

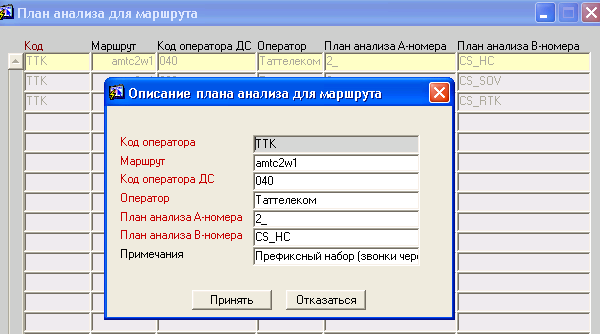

Ведение маршрутов между операторами связи и назначение этим маршрутам планов анализа номеров выполняется в «Меню Fastcom/Телефония/Станция/Планы анализа для маршрута» по действиям «Добавить», «Изменить», «Удалить».

Поля - «Код оператора», «Код оператора ДС», «Оператор» - не имеют справочника для выбора и вводятся вручную, значение полей доступно в тарифных планах.

Коммутаторы

Функциональность «Коммутаторы» предоставляет возможность настройки на обработку данных CDR от различных типов коммутаторов сети, с операционными данными для загрузки, обработки и тарификации трафика через коммутаторы, включать программу поиска в CDR-файлах дублирующих записей, а также знакомиться с параметрами настройки коммутатора.
