Автоматизированная система расчётов за услуги связи «Fastcom» (стр. 8 )

ознакомиться  со списком каналов, используемых для данного коммутатора ознакомиться с историей их создания редактировать данные по каналам вводить даты периода их работы.

Описание полей формы «Каналы коммутатора»:

Название - Название коммутатора; Тип - Тип коммутатора из разворачивающегося списка Номер канала - Номер (шестнадцатиричный адрес) канала Тип канала - Тип канала из разворачивающегося списка Маршрут - Название маршрута из списка разрешенных значений Примечание - Дополнительные сведения в произвольной форме.

Действие «История привязки к маршрутам»  позволяет вести историю привязки выбранного для просмотра канала к маршрутам и редактировать даты привязки созданных каналов.

Описание полей по действию «История привязка к маршрутам»:

Маршрут - Название маршрута из списка разрешенных значений Действует с - Дата начала периода работы канала Действует по - Дата окончания периода действия канала Примечание - Дополнительные комментарии и сведения о привязке в произвольной форме.

При закрытии основной формы АСР предлагает сохранить внесенные изменения.

Действие «Аппаратные коды услуг» коммутатора

Аппаратные коды услуг применяются в АСР для дополнительной обработки записей CDR об использовании  дополнительных услуг телефонии. Каждый коммутатор сети характеризуется своим перечнем услуг совместно с рядом условий их предоставления.

Ведение маршрутов по коммутатору выполняется в «Меню Fastcom/Телефония/Станция/Коммутаторы» по действию «Аппаратные коды услуг».

Форма «Аппаратные коды услуг» позволяет:

Ознакомиться со справочником "Аппаратные коды услуг", где каждая станция сети характеризуется своим перечнем услуг совместно с рядом условий их предоставления Редактировать перечень услуг связи, предоставляемых через данный коммутатор, а также условия их предоставления

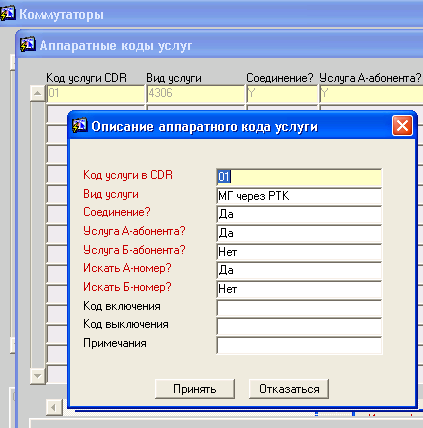

Описание полей формы «Аппаратные коды услуг»:

Код услуги в CDR - Код услуги в том виде, как он фигурирует в записи о звонке Вид услуги - Название вида услуги из списка разрешенных значений. При введении в список для данного коммутатора новой услуги поле является обязательным для заполнения Соединение? – Признак, «Да» - программа выполняет проход по схеме определения набора услуг. Если «Нет», то тарифицируется только услуга, указанная в поле "Вид услуги" Услуга А-абонента? - Признак того, что данная услуга оказывается А-абоненту Услуга Б-абонента?  - Признак того, что данная услуга оказывается Б-абоненту Искать А-номер? - Признак необходимости разбора и поиска номера А-абонента Искать Б-номер? - Признак необходимости разбора и поиска  номера Б-абонента Код включения - Код включения услуги Код выключения - Код выключения услуги.

При закрытии формы «Аппаратные коды услуг» предлагается сохранить внесенные изменения.

Выносы

Ведение параметров по станционным выносам коммутаторов применяется в АСР в основном для целей документооборота технических служб и технического учёта элементов сети, и в  процессах обработки трафика не применяется.

Ведение данных по выносам коммутатора выполняется в «Меню Fastcom/Телефония/Станция/Выносы» по допустимым действиям: «Создать», «Добавить», «Изменить», «Удалить», «Стативы», «Кроссы», «Абонкомплекты», «Адреса обслуживания», «Соединения», «Поиск элементов», «Файлы».

Действия «Создать», «Добавить», «Изменить» - позволяют редактировать записи о выносе коммутатора.

Действие «Стативы» - предоставляет возможность ведения учёта элементов сети по выносу коммутатора: список стативов, список полок статива, список слотов полки,  список модулей с абонкомплектами в слотах, параметры модулей и абонкомплетов,  учёт номеров телефонов на абонкомплектах, соединения между элементами.

Действие «Кроссы» - предназначено для учёта элементов сети кросс: рамки кросса, распределительные элементы прямого питания (коробки, кабельные ящики, оконечные боксы), соединения элементов кросса, поиск элементов кросса.

Действие «Абонкомплекты» - предназначено для просмотра и ведения параметров модулей и абонкомплектов (номер абонкомплекта, сетевой адрес, номер установки),  учёта соединения с элементами модуля.

Действие «Адреса обслуживания» - предназначено для ведения параметров поиска технической возможности для подключения телефона по адресу установки. Адреса обслуживания ведутся с точность до номера дома, квартиры дома могут быть указаны в виде интервала, перечня или маски.

Действие «Соединения» - предоставляет возможность учёта соединений с элементами выноса коммутатора.

Действие «Поиск элементов сети» - предоставляет возможность поиска элементов сети по адресу установки или по адресу обслуживания элемента сети связи.

Действие «Файлы» - предоставляет возможность ведения ссылок на внешние файлы описания и отображения элементов сети по выносу.

Пулы номеров

Пулы номеров телефонов используются в обработке трафика для определения соединений на сети операторов связи,  для идентификации услуг присоединения и пропуска трафика.

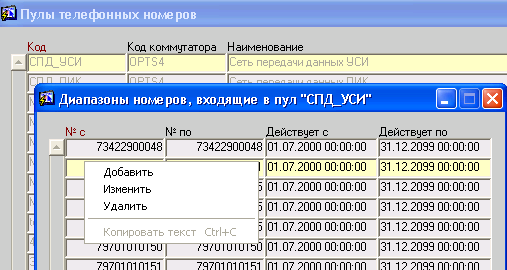

Ведение пулов номеров телефонов выполняется в «Меню Fastcom/Телефония/Станция/Пулы номеров» по действиям: «Добавить», «Изменить», «Удалить», «Диапазоны».

Действие «Диапазоны» предоставляет возможность учёта истории принадлежности пулу диапазона номеров телефонов.

Удаление записей истории пулов может привести к ошибкам обработки трафика, поэтому рекомендуется включить аудит изменения данных для  пулов.

Свободные номера

Список свободных номеров из сгенерированной ёмкости номеров телефонов по сети оператора, применяется для  назначения номера телефона на договор абонента при новых подключениях или переключениях. Занятые номера телефонов недоступны для назначения на новые подключения.

Просмотр и анализ списка свободных номеров выполняется в «Меню Fastcom/Телефония/Станция/Свободные номера» по действиям запросов отбора и «Истории принадлежности номера».

.

В  форме «Свободные номера» возможен просмотр и анализ списка только свободных номеров телефонов.

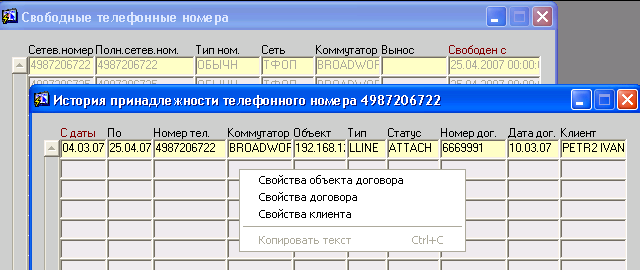

Действие «История принадлежности номера», в форме «Свободные номера»,  позволяет  просмотреть историю принадлежности номера телефона, свойства объекта договора, свойства договора, свойства клиента.

Просмотр и анализ всех сгенерированных номеров телефонов по сети оператора связи,  в том числе занятых, выполняется в форме «Номерная ёмкость», описанной в одноимённом разделе настоящего документа.

Работа с файлами CDR

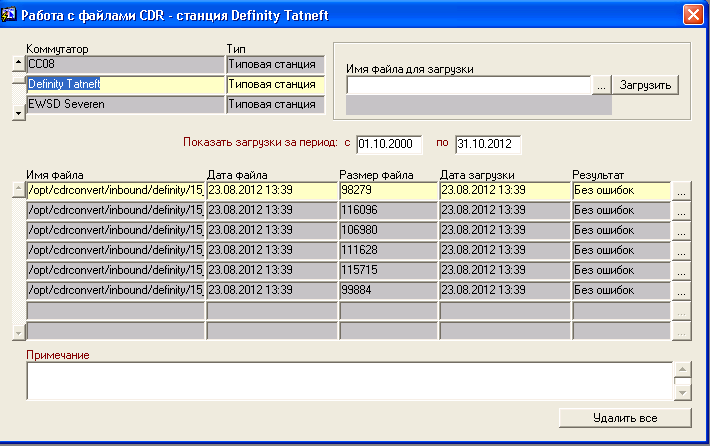

Функциональность формы «Работа с файлами CDR», предоставляет возможность, задав временные рамки, посмотреть общий список загруженных за определенный период файлов CDR по текущему коммутатору; загрузить новые файлы CDR по текущему коммутатору для обработки; посмотреть поля записи о трафике текущего файла CDR; удалить загрузку CDR-файлов, отобранных последним запросом по текущему коммутатору.

Загрузка и учёт загруженных файлов CDR выполняется в «Меню Fastcom/Телефония/Работа с файлами CDR».

Информация в верхнем блоке «Коммутатор» доступна только для просмотра (список существующих в сети коммутаторов из справочника «Коммутаторы»).

Описание полей формы «Работа с файлами CDR»:

Коммутатор - Название коммутатора Тип - Тип коммутатора из списка разрешенных значений.

Поля в блоке формы  «Показать загрузки за период», предназначены для установки фильтра отображений загруженных файлов CDR, согласно заданному периоду загрузок:

с - Дата начала периода загрузки, к которому относятся загруженные файлы CDR по - Дата окончания этого периода загрузки.

Загрузка файлов CDR для обработки

Поля в верхнем правом блоке «Имя файла для загрузки», формы «Работа с файлами CDR»,  предназначены для выбора и загрузки файлов CDR для обработки:

Кнопка «…»  - Расположена вверху формы кнопка, совместно с кнопкой «Загрузить», служит для вызова стандартного окна операционной системы для выбора файла из папок/каталогов. Выбрать можно только один файл. После того, как выбор сделан, полный путь и имя файла появится в строке "Имя файла для загрузки". Кнопка «Загрузить» - При нажатии на эту кнопку производится загрузка выбранного файла, при этом на экране появляется индикатор процесса выполнения операции загрузки. Изменение индикатора производится при окончании загрузки каждого файла. Имя загружаемого файла пишется в индикаторе. Полное имя и путь загружаемого файла пишется в статусной строке формы.

Просмотр и удаление загрузки файлов CDR

Нижняя таблица для работы с файлами CDR, формы «Работа с файлами CDR», предоставляет возможность просмотра и удаления данных по выбранным в фильтре файлам загрузки:

Имя файла - Имя загруженного файла, содержащего записи Дата файла - Дата и время создания файла Размер файла - Размер файла в байтах Дата загрузки - Дата выполнения загрузки файлов Результат - Результат загрузки из списка разрешенных значений Примечание – Дополнительные сведения по файлу CDR, в произвольной форме.

В нижней таблице, напротив каждой записи, расположена управляющая кнопка «…», а внизу формы кнопка «Удалить все», с действиями:

Кнопки «…» - Кнопки, расположенные напротив каждой записи о файле CDR предназначены для вызова формы «Данные о звонках станции по текущему файлу CDR», в которой пользователь может ознакомиться с данными трафика, зафиксированного в выбранном CDR-файле Кнопка «Удалить все» - Нажатие на кнопку вызывает окно подтверждения выполнения операции и удаления всех данных, связанных с загрузкой по выбранным файлам CDR.

Просмотр данных о соединения в загруженном файле CDR

Просмотр и анализ данных о соединениях по выбранному файлу CDR выполняется при нажатии на кнопку «…», расположенную напротив файла загрузки CDR.
