Автоматизированная система расчётов за услуги связи «Fastcom» (стр. 7 )

Ведение правил обработки данных по коммутаторам выполняется в «Меню Fastcom/Телефония/Станция/Коммутаторы» по действиям: «Добавить», «Изменить», «Удалить», «Маршруты», «Параметры», «Каналы коммутатора», «Аппаратные коды услуг».

Действия «Добавление/Изменение» описания коммутатора

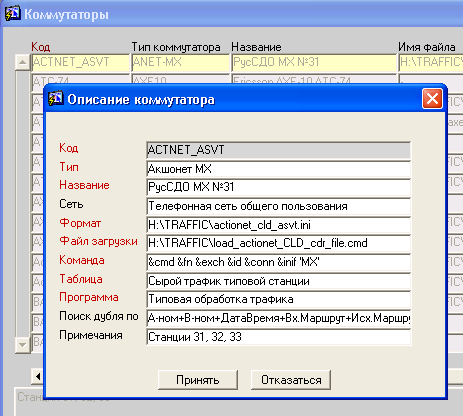

Форма "Коммутаторы" позволяет пользователю ознакомиться с основными параметрами коммутатора и операционными данными, позволяющими обрабатывать трафик, реализуемый через данный коммутатор.

Добавление и изменение записи о правилах обработки данных по коммутаторам выполняется в «Меню Fastcom/Телефония/Станция/Коммутаторы» по действиям: «Добавить», «Изменить».

Ниже приводятся наименования полей формы и значения, которые в них содержатся:

Код - Уникальный код, однозначно определяющий данный коммутатор Тип - Тип коммутатора из разворачивающегося списка Название - Название коммутатора (реквизит уникальный) Сеть - Название сети, к которой относится коммутатор из списка разрешенных значений Формат  - Наименование ini-файла файла (должен быть указан с путем к файлу) Файл загрузки - CDM-файл для загрузки трафика Команда - Командная строка для загрузки трафика Таблица - Имя таблицы для загрузки данных трафика Программа - Программа, которая будет обрабатывать трафик данного коммутатора после загрузки Поиск дубля по - Критерий из списка допустимых значений, по которому выполняется  поиск дублирующих записей в CDR. Если поле не заполнено, то поиск не производится Примечания - Дополнительные сведения в произвольной форме, не используемые при загрузке и обработке данных.

Действие «Маршруты коммутатора»

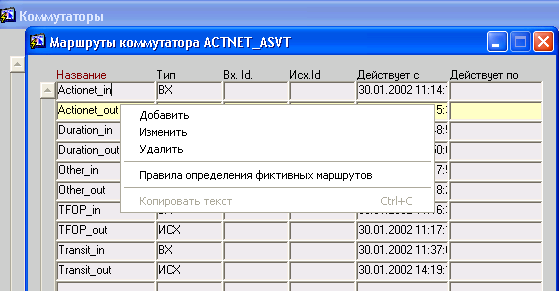

Форма «Маршруты коммутатора» позволяет ознакомиться со списком маршрутов, существующих для данного коммутатора, в том числе и фиктивных; редактировать маршруты, вводя условия их привязки и компилировать результаты редакции. Должны быть указаны все маршруты, присутствующие в записях CDR, даже если они не подлежат обработке, иначе будет диагностирована ошибка в обработке - «Не найден маршрут коммутатора».

Ведение маршрутов по коммутатору выполняется в «Меню Fastcom/Телефония/Станция/Коммутаторы» по действию «Маршруты».

В форме «Маршруты коммутатора» предоставляется возможность действий: «Добавить», «Изменить», «Удалить», «Правила определения фиктивных маршрутов».

Действия «Добавление/Изменение» маршрута коммутатора

Добавление или изменение записи о маршруте коммутатора выполняется в «Меню Fastcom/Телефония/Станция/Коммутаторы» по действию «Маршруты», далее по действиям «Добавить» или «Изменить», соответственно.

Форма редактирования маршрута коммутатора имеет две закладки: «Общие свойства» и «Управление тарификацией».

Закладка «Общие свойства» формы редактирования маршрута коммутатора:

Описание полей закладки «Общие свойства» формы маршрута коммутатора:

Название        - Название маршрута Действует с        - Начало периода  действия маршрута в формате dd. mm. rrrr hh24:mi:ss Действует по        - Окончания периода  действия маршрута в формате dd. mm. rrrr hh24:mi:ss Тип                - Тип маршрута из разворачивающегося списка (входящий, исходящий) Фиктивный маршрут? – Признак, что маршрут определяется не по идентификатору присутствующему в CDR, а по косвенным данным на основе некоторого условия. При наличии фиктивного маршрута появляется дополнительное поле с возможностью редактирования условия вхождения звонков в фиктивный маршрут Имеет порты (транки) – Признак наличия портов у маршрута. При наличии  портов появляется дополнительное поле с описанием списка портов Планы анализа из категории? – Признак определения планов анализа по категории абонента Входящий идентификатор - Идентификатор входящего маршрута, по которому звонок пришел на станцию (для входящего или двунаправленного типа маршрута) Исходящий идентификатор  - Идентификатор исходящего маршрута, по которому звонок ушел со станции (для исходящего или двунаправленного типа маршрута) План анализа А-номера  - Название плана анализа для входящих на станцию соединений из соответствующего справочника План анализа В-номера - Название плана анализа для исходящих со станции соединений из соответствующего справочника Примечание - Дополнительные сведения о данном маршруте в произвольной форме.

Закладка «Управление тарификацией» формы редактирования входящего маршрута коммутатора:

Для исходящего маршрута коммутатора в  закладка «Управление тарификацией» формы, вместо полей «Тарифицировать А-…» будут присутствовать поля «Тарифицировать Б-…».

Описание полей закладки «Управление тарификацией» формы маршрута коммутатора:

Выключатель "Искать номер в номерной емкости?" - Признак принадлежности звонков по данному маршруту абонентам станции Выключатель "Тарифицировать А-абоненту?" - Признак тарификации трафика по данному маршруту для "А"-абонента Выключатель "Тарифицировать А-пользователю?" - Признак тарификации трафика по данному маршруту для "А"-пользователя (используется только для типов объектов ЛОГ) Выключатель "Тарифицировать Б-абоненту?" - Признак тарификации исходящего трафика по данному маршруту для "Б"-абонента Выключатель "Тарифицировать Б-пользователю?" - Признак тарификации трафика по данному маршруту для "Б"-пользователя (используется только для типов объектов ЛОГ) Выключатель "Исключать звонки абонентов?" - Признак необходимости исключения переговоров абонентов, идентифицированных по А и Б номерам, из трафика, идентифицированного с клиентом по маршруту.

План анализа номера привязывается к транкгруппе (маршруту). Для каждой входящей на станцию транкгруппы (или двунаправленной) определяется два плана анализа номера: один для А-абонента, другой для Б-абонента. Для исходящих транкгрупп план анализа применяется только в случае тарификации входящего трафика.

Действие «Правила определения фиктивных маршрутов» коммутатора

Фиктивный маршрут - не существующий реально маршрут (транкгруппа), но существующий (используемый) в логике обработки трафика. АСР относит трафик к фиктивному маршруту при выполнении ряда условий на А-номер, Б-номер, идентификатор реального входящего маршрута и идентификатор реального исходящего маршрута.

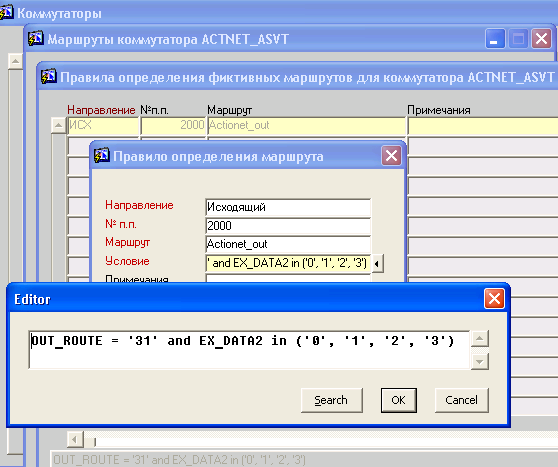

Ведение правил определения фиктивных маршрутов коммутатора выполняется в «Меню Fastcom/Телефония/Станция/Коммутаторы» по действию «Маршруты», далее по действию «Правила определение фиктивных маршрутов». Форма допускает выполнение действий: «Добавить», «Изменить», «Удалить», «Вверх», «Вниз», «Компиляция».

Пользователь может создать любой маршрут (входящий, исходящий, двунаправленный), и не присваивать ему никакого идентификатора. Далее пользователь ставит маршруту флажок "Фиктивный". После того, как все фиктивные маршруты созданы, нажимается кнопка "Фиктивные маршруты" и в открывшемся окне формулируются условия, которые система должна проверять.

Описание полей формы для ведения правил фиктивных маршрутов коммутатора:

Напр. - Направление маршрута из разворачивающегося списка. При создании новой записи АСР по умолчанию заполняет поле значением "ВХ" № n/n - Номер строки для приоритета в последовательности выполнения анализа Название - Название маршрута из списка разрешенных значений Условие - Условие на привязку к фиктивному маршруту. Условие вводится в поле с помощью расширенного многострочного редактора текстов, типа «Блокнот». В окне ввода условия можно из списка (F9) выбирать переменные. Условие представляет собой логическое выражение типа: B_SUBS_NUM notlike '190%' and B_SUBS_NUM not like '198%' and B_SUBS_NUM not like '199%' Примечание – Комментарии и пояснения к фиктивному маршруту.

АСР пытается найти сначала реальный маршрут по его идентификатору. Если он не найден, система попытается найти фиктивный маршрут. Если и он не найден, система выдаст сообщение об ошибке.

Действие «Компилировать» служит для включения программы компиляции. Перед началом работы программы АСР предлагает сохранить внесенные в форму изменения.

Действие «Параметры» коммутатора

Параметры коммутатора применяются для возможности дополнительной обработки специфики  записей CDR для данного коммутатора.

Ведение параметров обработки трафика по коммутатору выполняется в «Меню Fastcom/Телефония/Станция/Коммутаторы» по действию «Параметры».

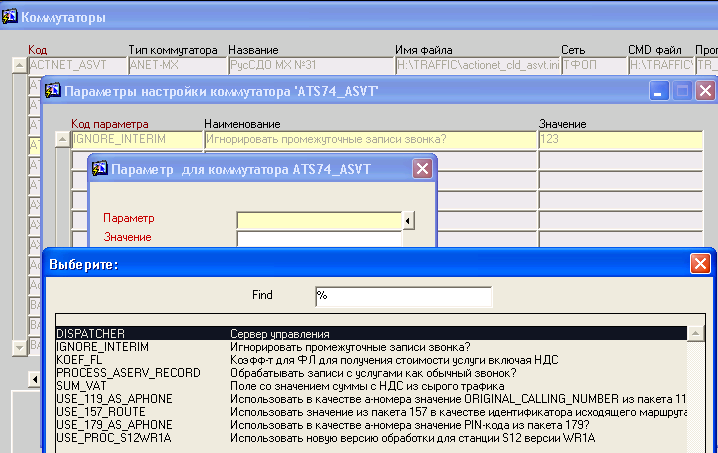

Описание полей формы «Параметры» обработки коммутатора:

Параметр - Параметр настройки коммутатора из перечня допустимых значений; Значение - Значение параметра "TRUE" или "FALSE".

У каждого коммутатора могут быть свои параметры настройки. Эти настройки выбираются из предопределенного списка. Например, параметр  "Игнорировать промежуточные записи звонка?". Значения у этой настройки могут быть: TRUE или FALSE. Самостоятельно добавлять свои настройки пользователям не разрешено.

Изменение списка параметров обработки трафика по коммутатору и их допустимых значений выполняется пакетами обновлений по согласованию со службой технической поддержки разработчика АСР.

Действие «Каналы коммутатора»

«Каналы коммутатора» применяются  для дополнительного описания маршрутов и правил обработки трафика по данному коммутатору.

Ведение каналов коммутатора выполняется в «Меню Fastcom/Телефония/Станция/Коммутаторы» по действию «Каналы коммутатора».

Форма «Каналы коммутатора» позволяет:
