BIM-стандарт организации для площадных объектов (стр. 20 )

Связывание файлов модели дает возможность добавлять ссылки на дополнительную геометрию и данные – например, на другие разделы проекта, слишком крупные для хранения в одном файле, а также данные, относящиеся к другой дисциплине или поступающие из внешней организации.

При связывании файлов необходимо учитывать следующие важные моменты:

При разделении модели необходимо учитывать распределение задач – для пользователей это позволит свести к минимуму необходимость переключения между моделями. Разделение моделей выполняется BIM-менеджером/координатором при участии руководителей проекта и фиксируется в Плане выполнения BIM-проекта. Действительные координаты следует задавать при помощи функции «Общие координаты» для повторной привязки моделей посредством инструментов «Местоположение проекта». Открывать каждую подмодель и привязывать по мере необходимости другие подмодели следует при помощи функции «Выдать общие координаты».

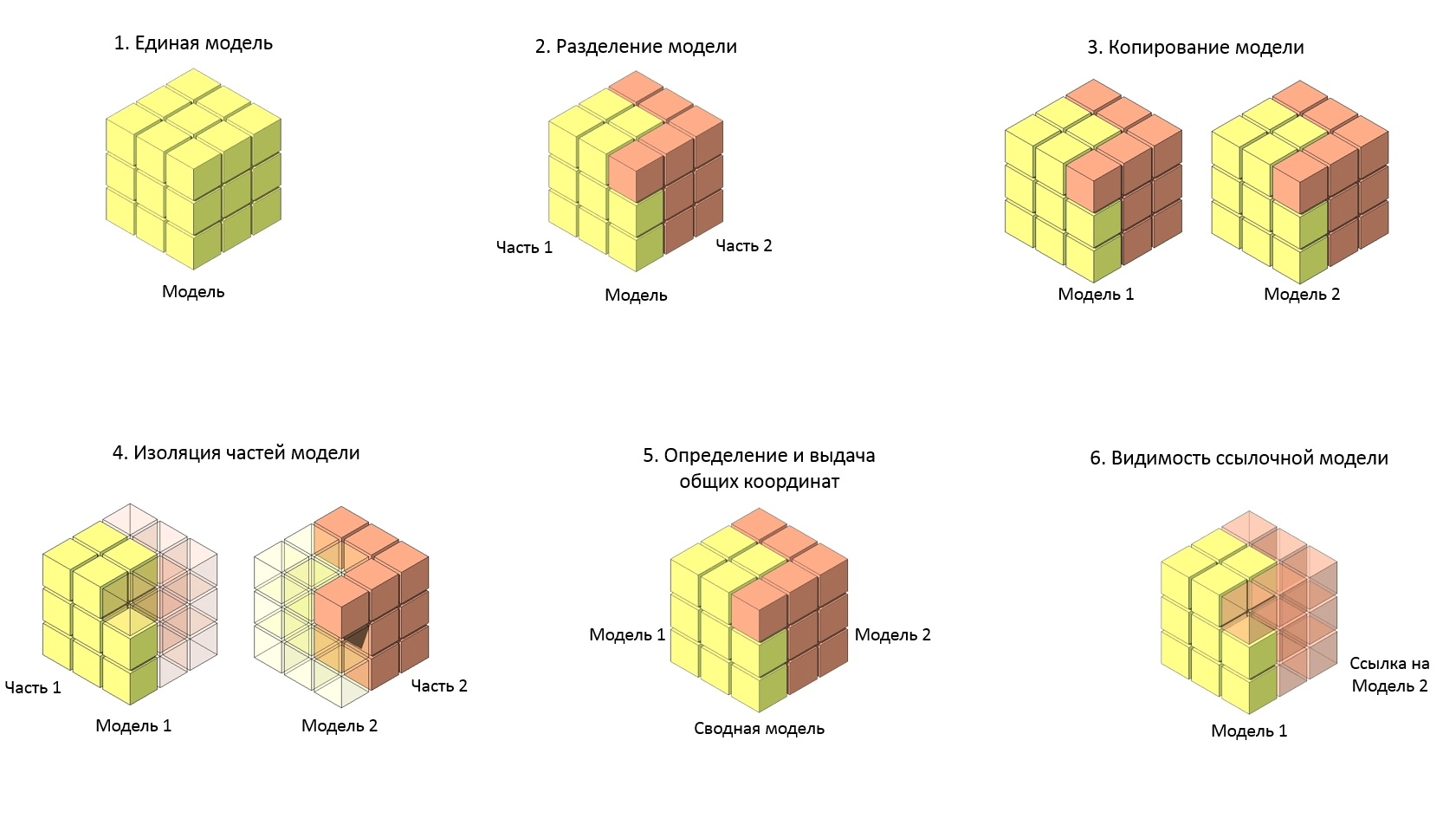

При разделении файла на подмодели должен выполняться следующий рабочий процесс, представленный на рис. 12.

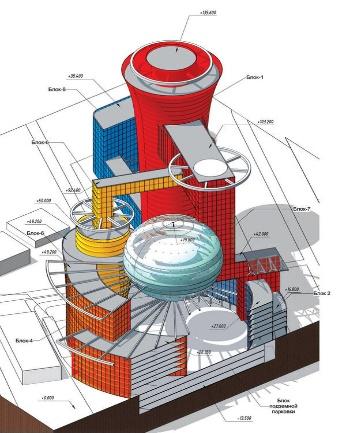

Рис. 12. Разделение файла на подмодели

Каждой отдельной дисциплине – внешней или внутренней организации, участвующей в проекте, – выделяется собственная модель, и она несет ответственность за ее содержимое. Дисциплина может подключиться к общей модели другой дисциплины для получения справочных данных.

Общие координаты и поворот севера проекта должны согласовываться и документироваться изначально. Подробная информация о каких-либо требованиях по конкретным дисциплинам (например, разница между уровнем чистого пола и уровнем плиты перекрытия) должна быть в полном объеме зафиксирована в Плане выполнения BIM-проекта. Инструменты копирования/мониторинга в программе Revit® должны использоваться только для копирования и соотнесения уровней и сеток, а также для копирования и отслеживания инженерного оборудования. Инструменты копирования/ мониторинга не должны использоваться для других категорий элементов без полного понимания всех ограничений – например, что процесс мониторинга не отображает создание и обновление определенных элементов. Право собственности на элементы должно надлежащим образом доводиться до сведения и отслеживаться в течение всего срока реализации проекта. Например, перекрытия проектируются группой архитекторов, а затем дорабатываются группой конструкторов, становясь частью несущей конструкции.

Приложение А

Спецификации LOD

1. Описание базовых уровней проработки элементов BIM-модели

LOD	Описание	Основное применение	Примеры моделей и элементов модели

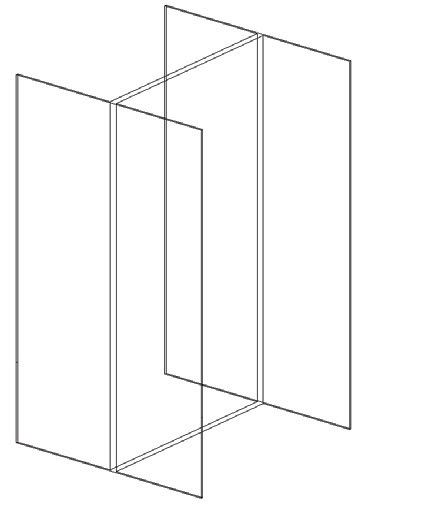

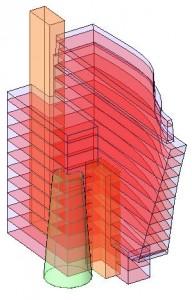

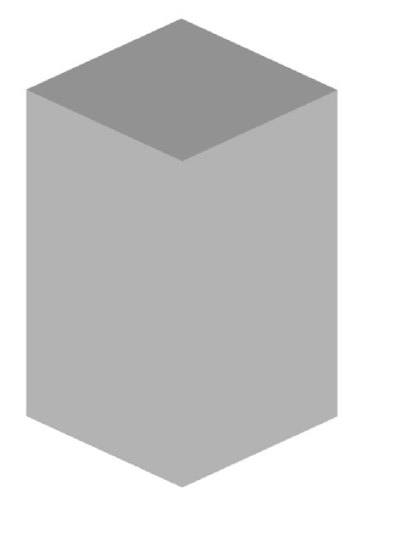

LOD 100	Элемент модели может быть представлен в виде объемных формообразующих элементов с приблизительными размерами, формой, пространственным положением и ориентацией или в виде 2D-символа	на стадии предпроектной подготовки строительства для разработки обоснований инвестиций в строительство и разработки архитектурно-градостроительного решения;
LOD 200	Элемент модели представлен в виде объекта или сборки как характерный представитель системы здания с предварительными размерами, формой, пространственным положением, ориентацией и необходимой атрибутивной информацией

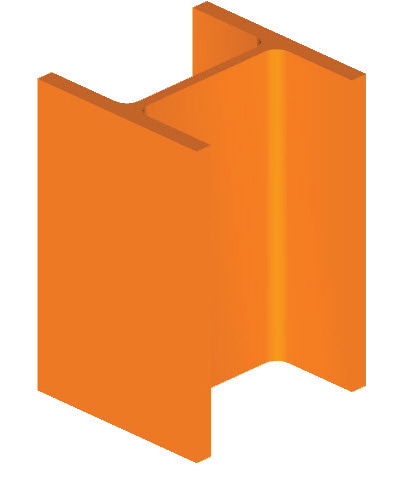

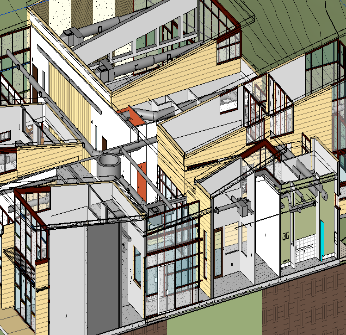

LOD 300	Элемент модели представлен в виде объекта или сборки, принадлежащей конкретной системе здания, с точными размерами, формой, пространственным положением, ориентацией, связями и необходимой атрибутивной информацией	на стадии проектной подготовки строительства для подготовки проектной и рабочей документации; для поиска междисциплинарных коллизий

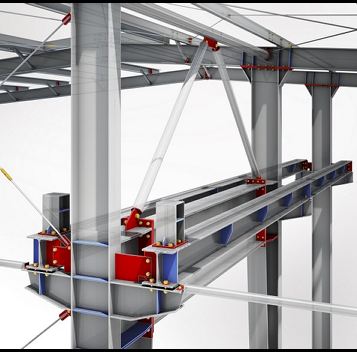

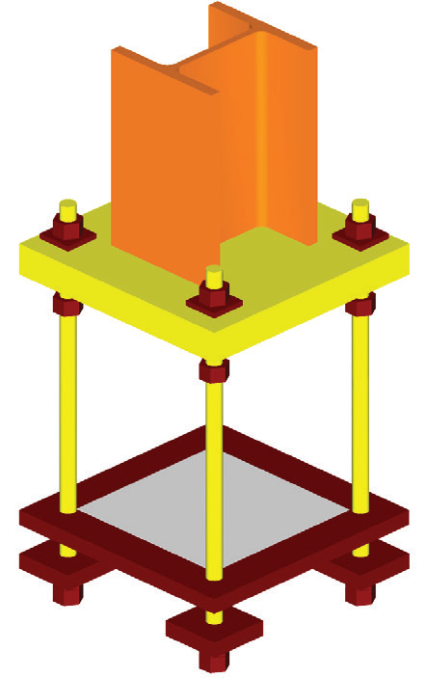

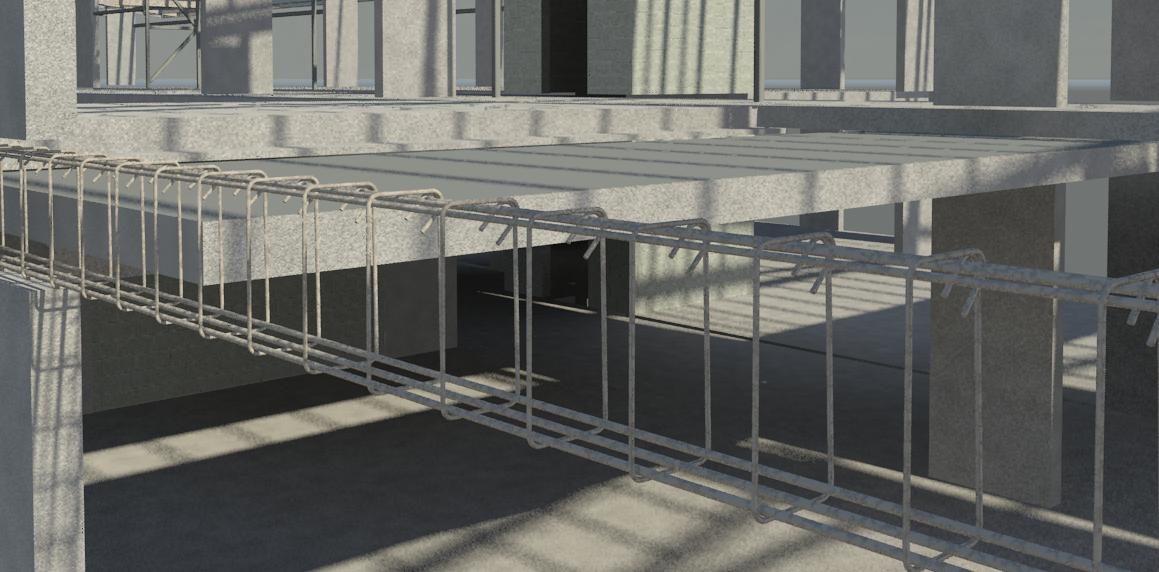

LOD 400	Элемент модели представлен в виде конкретной сборки с точными размерами, включая размеры элементов узлов, формой, пространственным положением, ориентацией, узловыми связями (болты, заклепки, сварные швы, фасонные элементы, выпуски арматуры, закладные детали и пр), данными по изготовлению и монтажу, а также другой необходимой атрибутивной информацией	на стадии проектной подготовки строительства для разработки рабочей документации; на стадии строительства: для разработки проекта производства работ
LOD 500	Элемент модели представлен в виде конкретной сборки с фактическими размерами, формой, пространственным положением, ориентацией и атрибутивной информацией, достаточной для передачи модели в эксплуатацию	на стадии строительства для формирования модели «Как Построено»; модель «Как Построено», как правило, создается путем внесения корректировок в информационную модель на основе исполнительной документации и/или результатов лазерного сканирования законченных строительством конструкций) и может использоваться на стадии эксплуатации для решения различных задач

2. Пример матрицы соответствия LOD этапам проекта для раздела АР

Элементы раздела АР	Предпроектная подготовка строительства	Проектная подготовка строительства
LOD 100	LOD 200	LOD 300	LOD 400
Стена	Типы, Условный габарит	Точный габарит, Положение, Граница помещения	Внешний образ/вид, Конструкция, Материал, Уклоны, Маркировка, Огнестойкость	Производитель, Наименование по каталогу, Артикул по каталогу
Перекрытие	Типы, Условный габарит	Точный габарит, Положение, Граница помещения	Внешний образ/вид, Конструкция, Материал, Уклоны, Маркировка, Огнестойкость	См. LOD 300
Пол	Требования отсутствуют	Требования отсутствуют	Типы, Условный габарит, Точный габарит, Внешний образ/вид, Конструкция, Положение, Материал, Уклоны, Граница помещения, Маркировка	Производитель, Наименование по каталогу, Артикул по каталогу
Колонна	Условный габарит	Типы, Точный габарит, Положение	Внешний образ/вид, Сечение/Профиль, Конструкция, Материал, Граница помещения, Маркировка	См. LOD 300
Потолок	Требования отсутствуют	Требования отсутствуют	Типы, Условный габарит, Точный габарит, Внешний образ/вид, Конструкция, Положение, Материал, Уклоны, Граница помещения, Маркировка	Производитель, Наименование по каталогу, Артикул по каталогу
Окно	Условный габарит	Типы, Положение	Точный габарит, Внешний образ/вид, Конструкция, Материал, Маркировка	Производитель, Фурнитура/Оснастка
Дверь	Условный габарит	Типы, Положение	Точный габарит, Внешний образ/вид, Конструкция, Материал, Маркировка, Огнестойкость	Производитель, Фурнитура/Оснастка
Лестничный марш	Условный габарит	Положение	Типы, Точный габарит, Конструкция, Материал, Уклоны, Маркировка	См. LOD 300
Лестничная площадка	Условный габарит	Типы, Положение	Точный габарит, Конструкция, Материал, Маркировка	См. LOD 300
Ограждение	Условный габарит	См. LOD 100	Типы, Точный габарит, Внешний образ/вид, Конструкция, Положение, Материал, Маркировка	Сечение/Профиль, Фурнитура/Оснастка, Производитель, Наименование по каталогу, Артикул по каталогу
Панель	Условный габарит	См. LOD 100	Типы, Точный габарит, Внешний образ/вид, Конструкция, Положение, Материал, Маркировка	Сечение/Профиль, Фурнитура/Оснастка, Производитель
Импосты	Условный габарит	См. LOD 100	Типы, Точный габарит, Внешний образ/вид, Конструкция, Положение, Материал, Маркировка	Сечение/Профиль, Производитель
Кровля	Условный габарит	Типы, Положение, Граница помещения	Точный габарит, Конструкция, Материал, Уклоны, Маркировка, Огнестойкость	См. LOD 300
Сантехприборы	Условный габарит	Положение	Типы, Точный габарит, Внешний образ/вид, Маркировка	Фурнитура/Оснастка, Наименование по каталогу, Артикул по каталогу
Элементы фасадов	Условный габарит	См. LOD 100	Типы, Точный габарит, Внешний образ/вид, Конструкция, Положение, Материал, Уклоны, Маркировка	Сечение/Профиль, Фурнитура/Оснастка, Производитель, Наименование по каталогу, Артикул по каталогу
Пандус	Требования отсутствуют	Требования отсутствуют	Типы, Точный габарит, Конструкция, Положение, Материал, Уклоны, Маркировка	Сечение/Профиль
Помещения	Условный габарит	Типы, Граница помещения	Точный габарит, Маркировка	См. LOD 300

Комментарии к 2
