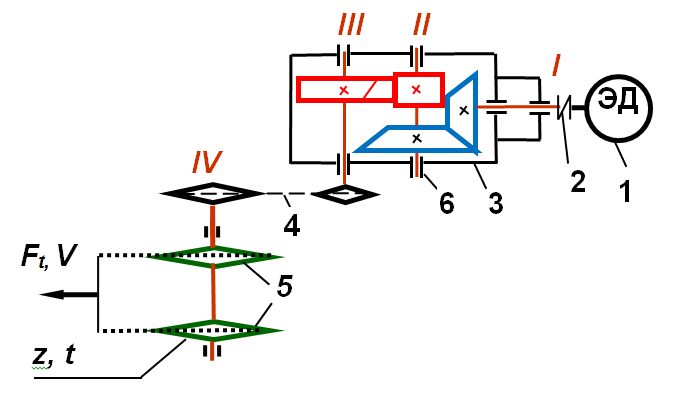

Кинематический расчет привода
Исходные данные:
=12 кН
=0,8 м/c
=100 мм
=10
nc=3000 об/мин
18 тыс. ч.
График нагрузки
1.Выбор электродвигателя
Определим общий коэффициент полезного действия
– КПД муфты;
– КПД редуктора;
– КПД цилиндрической передачи;
– КПД конической передачи;
- КПД цепной передачи;
– КПД подшипников качения;
Требуемая мощность на валу исполнительного механизма (цепного конвейера)
Мощность электродвигателя с учётом допускаемой 5% перегрузкой
Выбираем по таблице стандартизированную мощность ЭД, ближайшую к полученному значению:

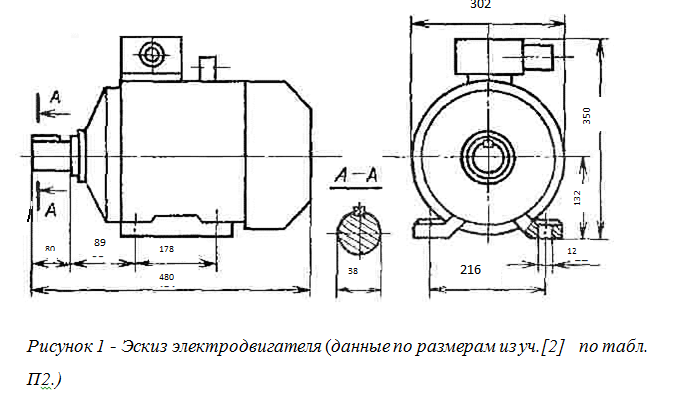

4А132М2УЗ
2,8
2.Определение передаточных чисел всех передач привода
Частота вращения звёздочки цепного транспортёра
об/мин
Общее передаточное число привода
С другой стороны общее передаточное число
Т. к. открытая цепная передача может иметь нестандартное передаточное число, то зададим любое передаточное число из рекомендованного диапазона
Отсюда возьмём предварительно
Тогда
Пользуясь рекомендациями по оптимальной разбивке передаточных чисел для коническо-цилиндрических редукторов в [ 1], стр 18:
Т =
цил =
Из стандартизованного ряда передаточных чисел (1 ряд) выбираем передаточное число цилиндрической передачи редуктора:
Передаточное число конической передачи:
Округляем до стандартизованного значения:
Окончательно уточним передаточное число цепной передачи
, что входит в рекомендуемый диапазон
3.Определение кинематических и силовых параметров на валу привода
Определение мощности на валах
I вал:
II вал:
III вал:
IV вал:
Определение частоты вращения валов
I вал:
2900 oб/мин
II вал:
III вал:
об/мин
IV вал:
Определение крутящих моментов на валах
I вал:
II вал:
III вал:
IV вал:
4.Результаты расчёта
№ вала | P, [кВт] | n,[об/мин] | T, [ |
I | 10,8 | 2900 | 36,2 |
II | 10,56 | 960 | 139 |
III | 10,04 | 240 | 661 |
IV | 9,64 | 48 | 1920 |
]
