№	Цвет модуля	Цвет ОВ
1	Синий	1	Синий
2	Оранжевый
3	Зелёный
4	Коричневый
2	Оранжевый	1	Синий
2	Оранжевый
3	Зелёный
4	Коричневый
3	Зелёный	1	Синий
2	Оранжевый
3	Зелёный
4	Коричневый

содержит 12 ОВ

  марка кабеля: КСО-Вннг-HF-B-12(3*4)E6-0.3/05-0.5

  завод-изготовитель:

Конструкция:

1. Буферное покрытие.

2. Оптическое волокно в первичном покрытии.

3. Силовой элемент – стеклопластиковый стержень.

4. Общая защитная оболочка.

5. Указательная полоса для надреза кабеля.

Объект:         «Расширение  сети FTTx доступа» в г. Луч  Форма ВОЛС-ПТ-3

Конструктивные и технические данные оптического кабеля

Километрическое затухание на длине волны 1550нм не более 0,204дБ/км. K IOR = 1,4682

ВОК модульной конструкции

№	Цвет модуля	Цвет ОВ
1	Синий	1	Синий
2	Оранжевый
3	Зелёный
4	Коричневый
2	Оранжевый	1	Синий
2	Оранжевый
3	Зелёный
4	Коричневый
3	Зелёный	1	Синий
2	Оранжевый
3	Зелёный
4	Коричневый
4	Коричневый	1	Синий
2	Оранжевый
3	Зелёный
4	Коричневый

содержит 16 ОВ

  марка кабеля: КСО-Вннг-HF-B-16(4*4)E6-0.3/05-0.5

  завод-изготовитель:

Конструкция:

1. Буферное покрытие.

2. Оптическое волокно в первичном покрытии.

3. Силовой элемент – стеклопластиковый стержень.

4. Общая защитная оболочка.

5. Указательная полоса для надреза кабеля.









  ВОЛП:         «Расширение  сети FTTx доступа» в г. Луч  Форма ВОЛС-ПТЭ-6  Участок:  АТС-5 (ул. Ленина, 27) – , 23, 34  Лист 1 из 1

Протокол измерения затухания ОВ смонтированных кабелей на участках регенерации

Строительно-монтажная организация

Рефлектометр (тип, зав. №)                        VISA № 000

Установочные параметры рефлектометра:        показатель преломления:        1,468300

длина волны, нм                1550                длительность импульса, нс  30

№№ портов	Адреса оконечных точек	Длина оптическая, км	Направление А ? Б	Направление Б ? А
№пп	А	-	Б	А	Б	Затухание суммарное на участке (дБ)	Затухание километрическое (дБ/км)	Затухание суммарное на участке (дБ)	Затухание километрическое (дБ/км)
1	АТС-5 Ленина, 27
2
…	…	…	…	…	…	…	…	…	…
46	1D10	33	Лермонтова, 21, 1п	0,735	0,478	0,65	0,054	0,073
47	1D11	34	0,456	0,62	0,280	0,381
48	1D12	-	0,544	0,74	-	-
49	1E1	33	Лермонтова, 23, 3п	0,770	0,446	0,579	0,201	0,261
50	1E2	34	0,458	0,595	0,193	0,25
51	1E3	-	0,511	0,663	-	-
52	1E4	-	0,336	0,436	-	-
53	1E5	33	Лермонтова, 34, 3п	0,870	0,428	0,492	0,125	0,162
54	1E6	34	0,433	0,498	0,069	0,079
55	1E7	-	0,686	0,789	-	-
56	1E8	-	0,512	0,589	-	-
…	…	…	…	…	…	…	…	…	…
…
…
..
96



ВОЛП:         «Расширение  сети FTTx доступа» в г. Луч  Форма ВОЛС-ПТ-8

  Участок:  АТС-5 (Ленина, 27) – Лермонтова, 21, 23, 34  Лист 1 из 2

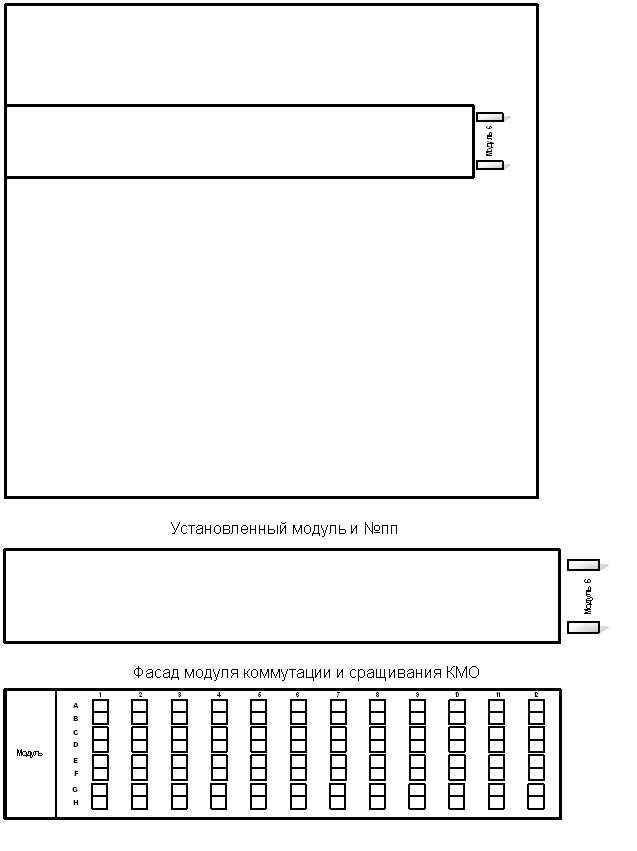

Фасад кросса КМО

АТС-5 (Ленина, 27)

ВОЛП:         «Расширение  сети FTTx доступа» в г. Луч  Форма ВОЛС-ПТ-8

  Участок:  АТС-5 (Ленина, 27) – Лермонтова, 21, 23, 34  лист 2 из 2

№/пп	№ порта	Направление	№ порта	тип сплиттера
1
2
…	…	…	…	…
46	1D10	Лермонтова, 21, 1п	33	1/16
47	1D11	34	-
48	1D12	-	-
49	1E1	Лермонтова, 23, 3п	33	1/16
50	1E2	34	-
51	1E3	-	-
52	1E4	-	-
53	1E5	Лермонтова, 34, 3п	33	1/32
54	1E6	34	-
55	1E7	-	-
56	1E8	-	-
…	…	…	…	…
…
…
…
96

  ВОЛП:         «Строительство  сети FTTx доступа GPON» в г. Луч  Форма ВОЛС-ПТЭ-6

  Участок регенерации:  АТС-5 – Лермонтова, 21 (ОРК-32С)

  Объект:                        ОРК-32С № 000 ()

Протокол монтажа оптического кросса ОРК-32С № 000 (Лермонтова, 21)

Строительно-монтажная организация:

Наименование (номер) кросса:                        ОРК-32С  № 000
