Исполнительная документация (стр. 3 )

Сварочное устройство (Тип, №):                        IFS-10, s/n 1212508

№СП	ДОЛ-П-16-2,7	Затухание на сростках по сварочному устройству, дБ	Затухание на сростках по рефлектометру, дБ	ДОЛ-П-08-2,7	Направление
№ ОВ	Цвет модуля	Цвет волокна	А-В	В-А	Среднее	№ ОВ	Цвет модуля	Цвет волокна
1	1	Красный	Красный	0,01	0,01	0,02	0,015	-	-	Окончен пигтейлами
2	Желтый	0,00	0,00	0,00	0,00	-	-
3	Зеленый	0,01	0,01	0,02	0,015	-	-
4	Синий	0,01	0,01	0,02	0,015	1	Красный	Красный	ОРК 32С № 000 (Лермонтова, 23)
5	Коричневый	0,00	0,01	0,01	0,01	2	Желтый
6	Чёрный	0,01	0,01	0,02	0,015	3	Зеленый
7	Оранжевый	0,00	0,01	0,01	0,01	4	Синий
8	Фиолетовый	0,02	0,00	0,00	0,00	5	Коричневый
9	Жёлтый	Красный	0,00	0,01	0,01	0,01	6	Чёрный
10	Желтый	0,01	0,01	0,02	0,015	7	Оранжевый
11	Зеленый	0,00	0,01	0,01	0,01	8	Фиолетовый
12	Синий	ОВ на СП
13	Коричневый
14	Чёрный
15	Оранжевый
16	Фиолетовый

№СП	Цвет модуля	№ ОВ	Цвет волокна	№ порта в ОРК-С	Затухание на сростках по сварочному устройству, дБ	Марка кабеля и направление
1-е сращивание	2-е сращивание	3-е сращивание
1	Синий	1	Синий	1	0,01	КСO-Вннг-HF-B-12E6-0.3/0.5-0.5 подъезд №1, 2этаж
2	Оранжевый	2	0,00
3	Зелёный
4	Коричневый
Оранжевый	5	Синий	3	0,00
6	Оранжевый	4	0,01
7	Зелёный	5	0,02
8	Коричневый
Зелёный	9	Синий	6	0,00
10	Оранжевый	7	0,01
11	Зелёный	8	0,01
12	Коричневый
Синий	1	Синий	9	0,01	КСO-Вннг-HF-B-12E6-0.3/0.5-0.5 подъезд №2, 2этаж
2	Оранжевый	10	0,02
3	Зелёный
4	Коричневый
2	Оранжевый	5	Синий	11	0,01
6	Оранжевый	12	0,01
7	Зелёный	13	0,00
8	Коричневый
Зелёный	9	Синий	14	0,00
10	Оранжевый	15	0,03	0,01
11	Зелёный	16	0,00
12	Коричневый

ВОЛП:         «Строительство  сети FTTx доступа GPON» в г. Луч  Форма ВОЛС-ПТ-8

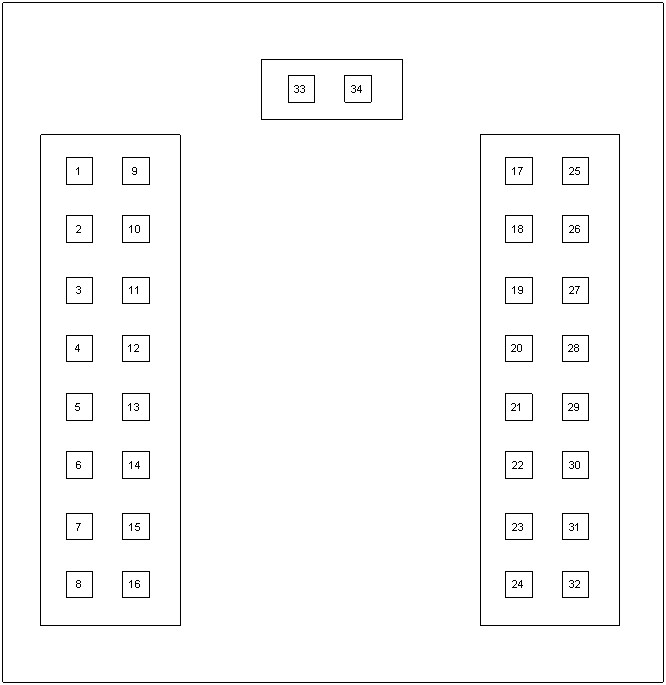

Фасад ОРК–32с № 000

, 1п.

Распределение волокон кабелей СИМ по розеткам	Распределение портов сплиттера 1/16	Номер сплиттера
1-2 (подъезд №1, 4этаж)	1-2
3-5 (подъезд №1, 3этаж)	3-5
6-8 (подъезд №1, 2этаж)	6-8
9-10 (подъезд №2, 4этаж)	9-10
11-13 (подъезд №2, 3этаж)	11-13
14-16 (подъезд №2, 2этаж)	14-16

Подписали	Должность		Подпись	Дата
Представители строительно-монтажной организации
Представитель технадзора

ВОЛП:         «Строительство  сети FTTx доступа GPON» в г. Луч  Форма ВОЛС-ПТЭ-6

  Участок регенерации:  АТС-5 – Лермонтова, 23 (ОРК-32С)

  Объект:                        ОРК-32С № 000 ()

Протокол монтажа оптического кросса ОРК-32С № 000 (Лермонтова, 23)

Строительно-монтажная организация:

Наименование (номер) кросса:                        ОРК-32С  № 000

Сварочное устройство (Тип, №):                        IFS-10, s/n 12212508

№СП	ДОЛ-П-08-2,7	Затухание на сростках по сварочному устройству, дБ	Затухание на сростках по рефлектометру, дБ	ОКСТМ-8	Направление
№ ОВ	Цвет модуля	Цвет волокна	А-В	В-А	Среднее	№ ОВ	Цвет модуля	Цвет волокна
1	1	Красный	Красный	0,01	0,01	0,02	0,015	-	-	Окончен пигтейлами
2	Желтый	0,00	0,00	0,00	0,00	-	-
3	Зеленый	0,01	0,02	0,02	0,02	-	-
4	Синий	0,00	0,00	0,00	0,00	-	-
5	Коричневый	0,00	0,00	0,00	0,00	1	Красный	Красный	ОРК 32С № 000 (Лермонтова, 34)
6	Чёрный	0,01	0,02	0,02	0,02	2	Желтый
7	Оранжевый	0,00	0,00	0,00	0,00	3	Зеленый
8	Фиолетовый	0,01	0,02	0,02	0,02	4	Синий

№СП	Цвет модуля	№ ОВ	Цвет волокна	№ порта в ОРК-С	Затухание на сростках по сварочному устройству, дБ	Марка кабеля и направление
1-е сращивание	2-е сращивание	3-е сращивание
1	Синий	1	Синий	1	0,01	КСO-Вннг-HF-B-12E6-0.3/0.5-0.5 подъезд №1, 2этаж
2	Оранжевый	2	0,00
3	Зелёный
4	Коричневый
Оранжевый	5	Синий	3	0,00
6	Оранжевый	4	0,00
7	Зелёный
8	Коричневый
Зелёный	9	Синий
10	Оранжевый
11	Зелёный
12	Коричневый
2	Синий	1	Синий	5	0,02	КСO-Вннг-HF-B-12E6-0.3/0.5-0.5 подъезд №2, 2этаж
2	Оранжевый	6	0,03	0,00
3	Зелёный
4	Коричневый
Оранжевый	5	Синий	7	0,00
6	Оранжевый	8	0,02
7	Зелёный
8	Коричневый
Зелёный	9	Синий
10	Оранжевый
11	Зелёный
12	Коричневый
3	Синий	1	Синий	9	0,00	КСO-Вннг-HF-B-12E6-0.3/0.5-0.5 подъезд №3, 2этаж
2	Оранжевый	10	0,00
3	Зелёный
4	Коричневый
Оранжевый	5	Синий	11	0,00
6	Оранжевый	12	0,02
7	Зелёный
8	Коричневый
3	Зелёный	9	Синий
10	Оранжевый
11	Зелёный
12	Коричневый
4	Синий	1	Синий	13	0,00	КСO-Вннг-HF-B-12E6-0.3/0.5-0.5 подъезд №4, 2этаж
2	Оранжевый	14	0,01
3	Зелёный
4	Коричневый
Оранжевый	5	Синий	15	0,01
6	Оранжевый	16	0,02
7	Зелёный
8	Коричневый
Зелёный	9	Синий
10	Оранжевый
11	Зелёный
12	Коричневый
