ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ
«Расширение сети FTTx доступа» в г. Луч
Участок: АТС-5 (ул. Ленина, 27) – , 23, 34
ДОЛ-П-08А-2.7кН
ДОЛ-П-16А-2.7кН
ОКСТМ-10А-01-0,22-8-(2,7)
КСО-Вннг-HF-B-12(3*4)E6-0.3/05-0.5
КСО-Вннг-HF-B-16(4*4)E6-0.3/05-0.5
Длина линии 329,0 м
ОРК-С, ОРК: | ОРК-32С | 3 |
ОРК-8 | 30 |
Директор ________________________
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ
ВОЛП: «Расширение сети FTTx доступа» в г. Луч
Участок: АТС-5 (ул. Ленина, 27) – , 23, 34
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ
Опись документов.
№ пп | Наименование документа | Кол-во | Номера страниц | Примечание |
1 | Компакт-диск | 1 | На диске: рефлектометрия, программа Acterna Fiber Trace, исполнительная документация. | |
2 | Титульный лист. | 1 | 1 | |
3 | Технические данные и особенности конструкции проложенного ВОК. | 5 | 4-8 | |
4 | Схема прокладки ОК | 1 | 9 | С эскизом поперечного сечения. |
5 | Схема распределения ОВ | 1 | 10 | |
6 | Монтажная схема элементарных кабельных участков кабельных участковкабельных участков | 1 | 11 | с указанием меток на кабеле |
7 | Монтажная схема элементарных кабельных участков | 1 | 12 | с указанием типов кабеля и оптических длин |
8 | Протокол измерения затухания ОВ | 1 | 13 | |
9 | Протокол монтажа оптического кросса, фасад оптического кросса | 10 | 14-23 | |
10 | Протоколы монтажа муфт, схема распределения ОВ на кассете азветвительной муфты | 3 | 24-26 | |
11 | Карточка ввода | 3 | 27-29 | |
12 | Укладочная ведомость | 2 | 30-31 |
Строительно-монтажная организация: ООО "Связьсервис"
Паспорт трассы
«Расширение сети FTTх доступа» в г. Луч
Участок: АТС-5 (ул. Ленина, 27) – , 23, 34
Марка кабеля: ДОЛ-П-08А-2.7кН
ДОЛ-П-16А-2.7кН
ОКСТМ-10А-01-0,22-8-(2,7)
КСО-Вннг-HF-B-12(3*4)E6-0.3/05-0.5
КСО-Вннг-HF-B-16(4*4)E6-0.3/05-0.5
Длина трассы
329,0 м
Год прокладки кабеля 2007г.
Паспорт составлен
Ответственный представитель генподрядчика
Директор
Ответственный исполнитель
Объект: «Расширение сети FTTx доступа» в г. Луч Форма ВОЛС-ПТ-3
Конструктивные и технические данные оптического кабеля
Километрическое затухание на длине волны 1550нм не более 0,220дБ/км. K IOR = 1,4682
№ | Цвет модуля | Цвет ОВ | |
1 | Красный | 1 | Красный |
2 | Желтый | ||
3 | Зелёный | ||
4 | Синий | ||
5 | Коричневый | ||
6 | Черный | ||
7 | Оранжевый | ||
8 | Фиолетовый | ||
2 | Кордель | ||
3 | Кордель | ||
4 | Кордель | ||
5 | Кордель | ||
6 | Кордель |
ВОК модульной конструкции
содержит 8 ОВ
марка кабеля: ДОЛ-П-08А-2.7кН
завод-изготовитель:

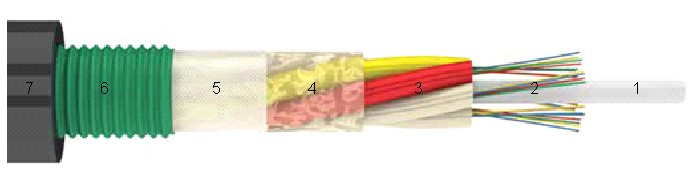

Конструкция:
1. Центральный силовой элемент —
стеклопластиковый диэлектрический стержень.
2. Оптическое волокно.
3. Оптические модули из ПБТ, заполненные
гидрофобным гелем.
4. Межмодульный гидрофобный гель.
5. Водоблокирующая лента.
6. Броня из стальной гофрированной ленты.
7. Оболочка из полимерного материала.
Объект: «Расширение сети FTTx доступа» в г. Луч Форма ВОЛС-ПТ-3
Конструктивные и технические данные оптического кабеля
Километрическое затухание на длине волны 1550нм не более 0,220дБ/км. K IOR = 1,4682
№ | Цвет модуля | Цвет ОВ | |
1 | Красный | 1 | Красный |
2 | Желтый | ||
3 | Зелёный | ||
4 | Синий | ||
5 | Коричневый | ||
6 | Черный | ||
7 | Оранжевый | ||
8 | Фиолетовый | ||
2 | Желтый | 1 | Красный |
2 | Желтый | ||
3 | Зелёный | ||
4 | Синий | ||
5 | Коричневый | ||
6 | Черный | ||
7 | Оранжевый | ||
8 | Фиолетовый | ||
3 | Кордель | ||
4 | Кордель | ||
5 | Кордель | ||
6 | Кордель |
ВОК модульной конструкции
содержит 16 ОВ
марка кабеля: ДОЛ-П-16А-2.7кН
завод-изготовитель:
Конструкция:
1. Центральный силовой элемент —
стеклопластиковый диэлектрический стержень.
2. Оптическое волокно.
3. Оптические модули из ПБТ, заполненные
гидрофобным гелем.
4. Межмодульный гидрофобный гель.
5. Водоблокирующая лента.
6. Броня из стальной гофрированной ленты.
7. Оболочка из полимерного материала.
Объект: «Расширение сети FTTx доступа» в г. Луч Форма ВОЛС-ПТ-3
Конструктивные и технические данные оптического кабеля
Километрическое затухание на длине волны 1550нм не более 0,22дБ/км. K IOR = 1,4682
№ | Цвет модуля | Цвет ОВ | |
1 | Красный | 1 | Красный |
2 | Желтый | ||
3 | Зеленый | ||
4 | Синий | ||
2 | Белый | 1 | Красный |
2 | Желтый | ||
3 | Зеленый | ||
4 | Синий | ||
3 | Черный | Кордель | |
4 | Черный | Кордель | |
5 | Черный | Кордель | |
6 | Черный | Кордель |
ВОК модульной конструкции
содержит 8 ОВ
марка кабеля: ОКСТМ-10А-01-0,22-8-(2.7)
завод-изготовитель: -Фуджикура»

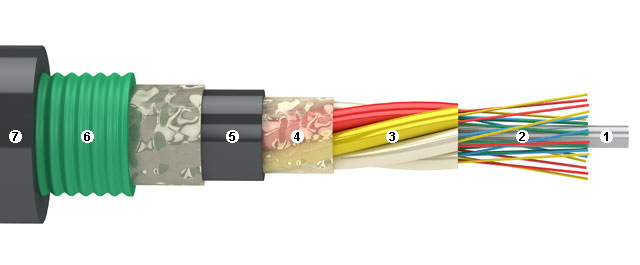

Конструкция:
1. Центральный силовой элемент — стеклопластиковый диэлектрический стержень или стальная проволока.
2. Оптическое волокно.
3. Оптические модули из ПБТ, заполненные гидрофобным гелем.
4. Межмодульный гидрофобный гель.
5. Промежуточная оболочка из полимерного материала.
6. Броня из стальной гофрированной ленты.
7. Оболочка из полимерного материала.
Объект: «Расширение сети FTTx доступа» в г. Луч Форма ВОЛС-ПТ-3
Конструктивные и технические данные оптического кабеля
Километрическое затухание на длине волны 1550нм не более 0,204дБ/км. K IOR = 1,4682
ВОК модульной конструкции
|
