ВОЛП: «Строительство сети FTTx доступа GPON» в г. Луч Форма ВОЛС-ПТ-8

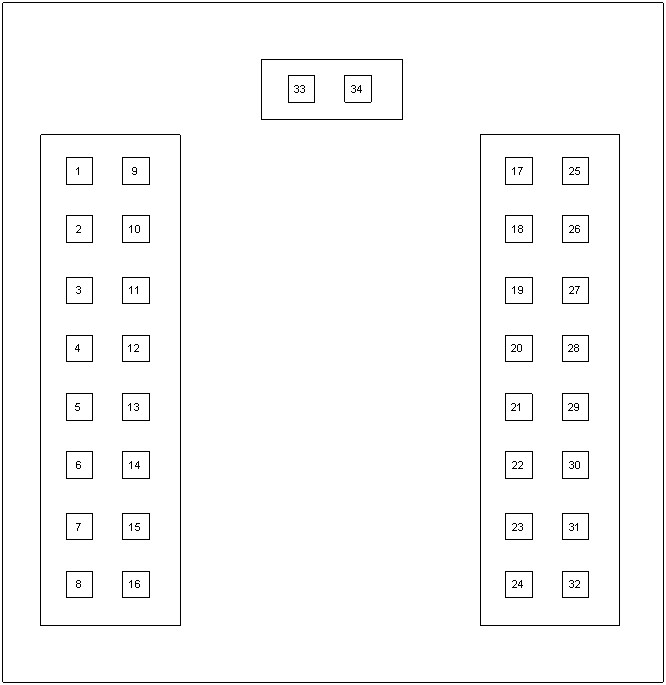

Фасад ОРК–32с № 000
, 3п.
Распределение волокон кабелей СИМ по розеткам | Распределение портов сплиттера 1/16 | Номер сплиттера |
1-2 (подъезд №1, 4этаж) | 1-2 | |
3-4 (подъезд №1, 2этаж) | 3-4 | |
5-6 (подъезд №2, 4этаж) | 5-6 | |
7-8 (подъезд №2, 2этаж) | 7-8 | |
9-10 (подъезд №3, 4этаж) | 9-10 | |
11-12 (подъезд №3, 2этаж) | 11-12 | |
13-14 (подъезд №4, 4этаж) | 13-14 | |
15-16 (подъезд №4, 2этаж) | 15-16 |
Подписали | Должность | Подпись | Дата | |
Представители строительно-монтажной организации | ||||
Представитель технадзора |
ВОЛП: «Строительство сети FTTx доступа GPON» в г. Луч Форма ВОЛС-ПТЭ-6
Участок регенерации: АТС-5 – Ул. Лермонтова, 34 (ОРК-32С)
Объект: ОРК-32С № 000 ()
Протокол монтажа оптического кросса ОРК-32С № 000 (Лермонтова, 34)
Строительно-монтажная организация:
Наименование (номер) кросса: ОРК-32С № 000
Сварочное устройство (Тип, №): IFS-10, s/n 12125008
№СП | ОКСТМ-8 | Затухание на сростках по сварочному устройству, дБ | Затухание на сростках по рефлектометру, дБ | Направление | ||||||
№ ОВ | Цвет модуля | Цвет волокна | А-В | В-А | Среднее | № ОВ | Цвет модуля | Цвет волокна | ||
1 | 1 | Красный | Красный | 0,01 | 0,00 | 0,02 | 0,01 | - | - | Окончен пигтейлами |
2 | Желтый | 0,01 | 0,02 | 0,02 | 0,02 | - | - | |||
3 | Зеленый | 0,01 | 0,01 | 0,02 | 0,015 | - | - | |||
4 | Синий | 0,00 | 0,01 | 0,01 | 0,01 | - | - | |||
5 | Белый | Красный | - | - | - | - | - | - | ОВ на СП | |
6 | Желтый | - | - | - | - | - | - | |||
7 | Зеленый | - | - | - | - | - | - | |||
8 | Синий | - | - | - | - | - | - |
№СП | Цвет модуля | № ОВ | Цвет волокна | № порта в ОРК-С | Затухание на сростках по сварочному устройству, дБ | Марка кабеля и направление |
1-е сращивание | 2-е сращивание | 3-е сращивание | ||||
1 | Синий | 1 | Синий | 1 | 0,01 | КСO-Вннг-HF-B-16E6-0.3/0.5-0.5 подъезд №1, 2этаж |
2 | Оранжевый | 2 | 0,02 | |||
3 | Зелёный | |||||
4 | Коричневый | |||||
Оранжевый | 5 | Синий | 3 | 0,02 | ||
6 | Оранжевый | 4 | 0,01 | |||
7 | Зелёный | |||||
8 | Коричневый | |||||
Зелёный | 9 | Синий | 5 | 0,01 | ||
10 | Оранжевый | 6 | 0,01 | |||
11 | Зелёный | |||||
12 | Коричневый | |||||
Коричневый | 13 | Синий | 7 | 0,01 | ||
14 | Оранжевый | 8 | 0,01 | |||
15 | Зелёный | |||||
16 | Коричневый | |||||
2 | Синий | 1 | Синий | 9 | 0,02 | КСO-Вннг-HF-B-16E6-0.3/0.5-0.5 подъезд №2, 2этаж |
2 | Оранжевый | 10 | 0,01 | |||
3 | Зелёный | |||||
4 | Коричневый | |||||
Оранжевый | 5 | Синий | 11 | 0,00 | ||
6 | Оранжевый | 12 | 0,01 | |||
7 | Зелёный | |||||
8 | Коричневый | |||||
Зелёный | 9 | Синий | 13 | 0,01 | ||
10 | Оранжевый | 14 | 0,00 | |||
11 | Зелёный | |||||
12 | Коричневый | |||||
Коричневый | 13 | Синий | 15 | 0,00 | ||
14 | Оранжевый | 16 | 0,00 | |||
15 | Зелёный | |||||
16 | Коричневый | |||||
3 | Синий | 1 | Синий | 17 | 0,00 | КСO-Вннг-HF-B-16E6-0.3/0.5-0.5 подъезд №3, 2этаж |
2 | Оранжевый | 18 | 0,02 | |||
3 | Зелёный | |||||
4 | Коричневый | |||||
Оранжевый | 5 | Синий | 19 | 0,00 | ||
6 | Оранжевый | 20 | 0,00 | |||
7 | Зелёный | |||||
8 | Коричневый | |||||
Зелёный | 9 | Синий | 21 | 0,00 | ||
10 | Оранжевый | 22 | 0,00 | |||
11 | Зелёный | |||||
12 | Коричневый | |||||
Коричневый | 13 | Синий | 23 | 0,01 | ||
14 | Оранжевый | 24 | 0,02 | |||
15 | Зелёный | |||||
16 | Коричневый | |||||
4 | Синий | 1 | Синий | 25 | 0,02 | КСO-Вннг-HF-B-16E6-0.3/0.5-0.5 подъезд №4, 2этаж |
2 | Оранжевый | 26 | 0,01 | |||
3 | Зелёный | |||||
4 | Коричневый | |||||
Оранжевый | 5 | Синий | 27 | 0,01 | ||
6 | Оранжевый | 28 | 0,02 | |||
7 | Зелёный | |||||
8 | Коричневый | |||||
Зелёный | 9 | Синий | 29 | 0,01 | ||
10 | Оранжевый | 30 | 0,02 | |||
11 | Зелёный | |||||
12 | Коричневый | |||||
Коричневый | 13 | Синий | 31 | 0,01 | ||
14 | Оранжевый | 32 | 0,01 | |||
15 | Зелёный | |||||
16 | Коричневый |
|
