Исполнительная документация (стр. 5 )

ВОЛП:         «Строительство  сети FTTx доступа GPON» в г. Луч  Форма ВОЛС-ПТ-8

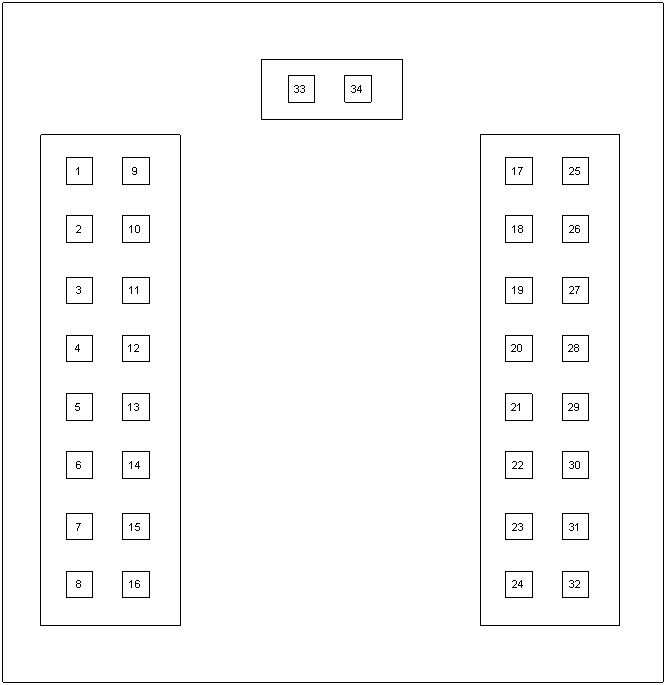

Фасад ОРК-32С № 000

, 3п.



Распределение волокон кабелей СИМ по розеткам	Распределение портов сплиттера 1/32	Номер сплиттера
1-2 (подъезд №1, 5этаж)	1-2
3-4 (подъезд №1, 4этаж)	3-4
5-6 (подъезд №1, 3этаж)	5-6
7-8 (подъезд №1, 2этаж)	7-8
9-10 (подъезд №2, 5этаж)	9-10
11-12 (подъезд №2, 4этаж)	11-12
13-14 (подъезд №2, 3этаж)	13-14
15-16 (подъезд №2, 2этаж)	15-16
17-18 (подъезд №3, 5этаж)	17-18
19-20 (подъезд №3, 4этаж)	19-20
21-22 (подъезд №3, 3этаж)	21-22
23-24 (подъезд №3, 2этаж)	23-24
25-26 (подъезд №4, 5этаж)	25-26
27-28 (подъезд №4, 4этаж)	27-28
29-30 (подъезд №4, 3этаж)	29-30
31-32 (подъезд №4, 2этаж)	31-32

Подписали	Должность		Подпись	Дата
Представители строительно-монтажной организации
Представитель технадзора

                                 Протокол

монтажа оптической разветвительной муфты РМ 5-5 (ККС-106)

Строительно-монтажная организация                ООО"Связьсервис"

Тип муфты                                        Существующая МТОК-К6/108-2КТ3645-К

Сварочно-устройство (тип, зав.№)         IFS-10, s/n 12212508

Рефлектометр (тип, зав.№)                        VISA № 000

Установочные параметры рефлектометра:         Показатель преломления          1,468300

Длина волны:         1550                         Длительность импульса, нс  30

№ сплайс пластины	ДОТс-П-64А-8,0 РМ-5-5	Затухание  на сростках по сварочному устройству,  дБ	Затухание на сростках по рефлектометру, дБ		Направление
№ ОВ	Цвет модуля	Цвет волокна	А-В	В-А	Среднее	№ ОВ	Цвет модуля	Цвет волокна
1	1	Красный	Красный	Сущ ОК-8
2	Желтый
3	Зелёный
4	Синий
5	Коричневый
6	Чёрный
7	Оранжевый
8	Фиолетовый	Сущ ОК-24
9	Жёлтый	Красный
10	Желтый
11	Зелёный
12	Синий
13	Коричневый
14	Чёрный
15	Оранжевый
16	Фиолетовый
17	Натуральный 1	Красный
18	Желтый
19	Зелёный
20	Синий
21	Коричневый
22	Чёрный
23	Оранжевый
24	Фиолетовый
25	Натуральный 2	Красный
26	Желтый
27	Зелёный
28	Синий
29	Коричневый
30	Чёрный	0,02	0,000	0,279	0,140	1	Красный	Красный	ДПЛ-П-16 (Лермонтова, 21)
31	Оранжевый	0,01	0,135	0,102	0,119	2	Желтый
32	Фиолетовый	0,01	0,193	0,004	0,099	3	Зелёный
2	33	Натуральный 3	Красный	0,02	0,000	0,199	0,100	4	Синий
34	Желтый	0,00	0,218	0,395	0,307	5	Коричневый
35	Зелёный	0,01	0,148	0,363	0,256	6	Чёрный
36	Синий	0,01	0,335	0,391	0,363	7	Оранжевый
37	Коричневый	0,01	0,335	0,289	0,312	8	Фиолетовый
38	Чёрный	0,02	0,144	0,032	0,088	9	Жёлтый	Красный
39	Оранжевый	0,01	0,351	0,374	0,363	10	Желтый
40	Фиолетовый	0,00	0,266	0,339	0,303	11	Зелёный
41	Натуральный 4	Красный	Запас ОВ в РМ 5-5
42	Желтый
43	Зелёный
44	Синий
45	Коричневый
46	Чёрный
47	Оранжевый
48	Фиолетовый

Метровые метки на оболочке ОК

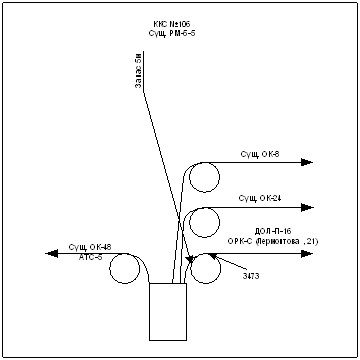

Схема ввода кабелей в оголовник муфты





Подписали	Должность		Подпись	Дата
Представители строительно-монтажной организации
Представитель технадзора

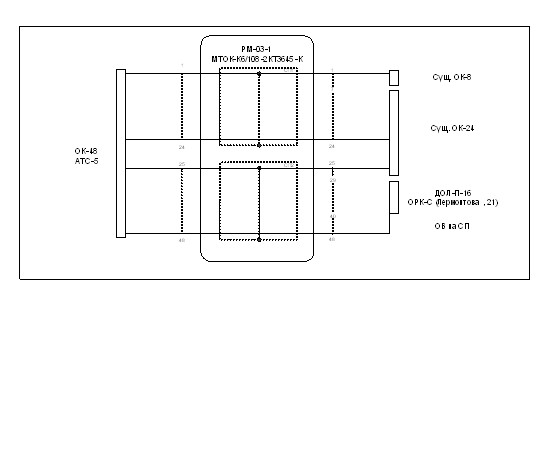

  Схема распределения ОВ на кассете разветвительной муфты

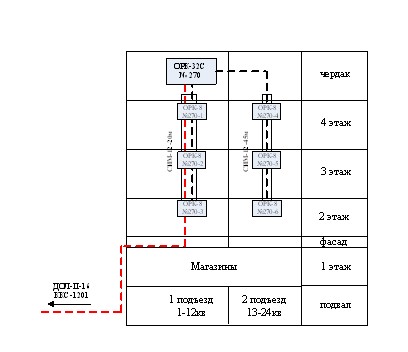

План ввода в здание

Ул. Лермонтова, 21

№№ пп	Улица	Дом	Этажность	Подъездов	Квартир
1	Лермонтова	21	4	2	24

Подписали	Должность		Подпись	Дата
Представители строительно-монтажной организации
Представитель технадзора

План ввода в здание

Ул. Лермонтова, 23
