Методические указания к курсовой работе «Алгоритмизация и модификация САЕ-систем» (стр. 11 )

Дополнительные индивидуальные и групповые консультации по КР проводятся в институте в среду и четверг во второй половине дня в 70824 при наличии свободного времени у преподавателя;

проверка заданий по выполнению 1-ой и 2-ой частей курсовой работы проводится до дня начала сессии  в строгом соответствии с временем  поступления работ от студентов и с преимущественной проверкой в последнюю неделю перед сессией 1-ых частей КР;  при невыполнении 1-ой обязательной части КР до начала сессии преподаватель прекращает работу со студентом и дальнейшее выполнение КР может происходить при согласии преподавателя только после допуска деканата; проверка заданий по 2-ой части курсовой работы проводится только после выполнения 1-ой части курсовой работы; перед оформлением отчета по любой из частей студент обязан предъявить проект на проверку, а также для уточнения последующих этапов её выполнения.

Желаю успеха!

ПРИЛОЖЕНИЯ

Приложение 1.

Пояснения по использованию программы SigmaPlot

Для проведения регрессионного анализа и экстраполяции с целью получения наиболее достоверных результатов, студентам предлагается использовать программу SigmaPlot для обработки результатов численного эксперимента. Рекомендуется использовать SigmaPlot-9.

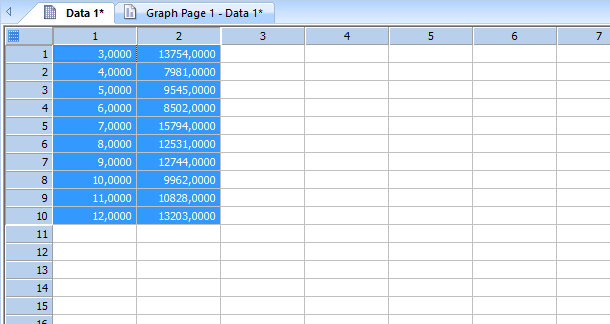

Необходимо занести численные табличные значения, полученные в ходе исследования;

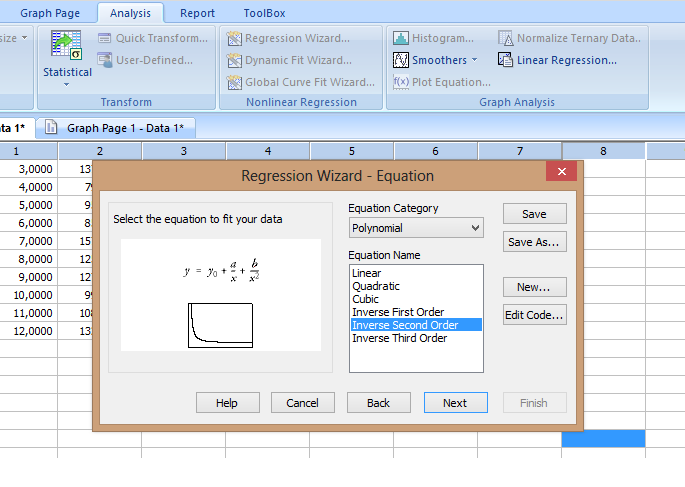

На панели выбрать вкладку Analysis -> Regression Wizard;

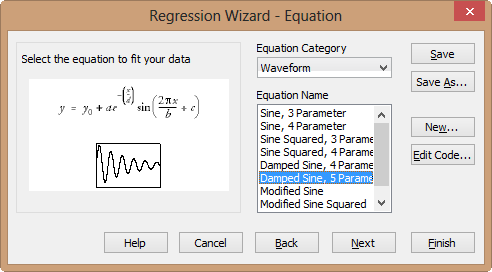

Затем студент самостоятельно подбирает вид функций и количество параметров, таким образом, исследуя результаты, чтобы получить оптимальный результат;
В итоге получаем уравнение функции, с подобранными параметрами и графическое изображение.

Приложение 2.

Получение значений напряжений в CAE Nastran.

Выбираем в Toolbar: List-Output-Query

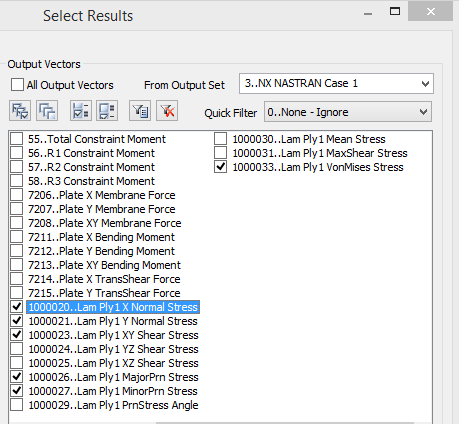

В открывшемся окне, выбираем необходимые Lam

	*Выбраны: Напряжение по X Напряжение по Y Касательное напряжение 1-е главное напряжение 2-е главное напряжение Эквивалентное напряжение

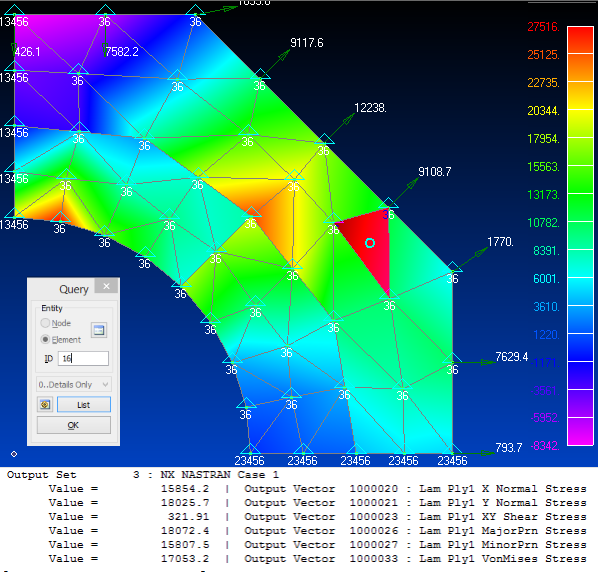

	Отображены выбраненные Lam в КЭ №16 при NRC=3

Приложении 3.

Описание назначения массивов комплекса.

XADJ. Массив хранит структуру смежности упорядоченного графа. Число элементов равно числу узлов пластины плюс один (NP+1). ADJNCY. Массив хранит структуру смежности графа матрицы. Размерность предсказать сложно. PERM. Этот массив хранит вектор, содержащий обратное переупорядочение Катхилла-Макки (NP). INVP. Массив с информацией о перестановке для переупорядочения матрицы. Число элементов равно числу узлов пластины (NP). XENV. Индексный массив профильного метода.  Число элементов данного массива на один больше чем в массиве DIAG (NP*2+1). ENV. Массив оболочки (профиля) матрицы жесткости. Так как матрица разрежена, то  для экономии памяти она хранится в специальном формате в нескольких массивах (используется модифицированная профильная схема хранения). Основной из этих массивов – массив ENV. Размерность ENV предсказать сложно. NOP. Массив номеров узлов КЭ. Первые три элемента этого массива являются номерами узлов первого КЭ, вторая тройка элементов - второго КЭ 2 и т. д. (NE*3). CORD. Одномерный массив глобальных координат узлов. Минимальное число элементов массива определяется как произведение числа узлов пластины на количество степеней свободы (NP*2). DIAG. Массив диагональных элементов матрицы жесткости. Размер массива равен размеру матрицы жёсткости. Размер матрицы жёсткости – это произведение количества узлов на число степеней свободы узла. Размер матрицы жесткости будет равен: число узлов*2 (NP*2). ORT. Массив характеристик металла, из которого изготовлена конструкция. Количество элементов: N*7, где N – число материалов.  Структура: ORT(1) - модуль упругости E; ORT(2) – коэффициент Пуассона; ORT(3) – предел прочности; ORT(4)-ORT(6) – равны 0; ORT(7) – толщина материала; IMAT. Массив номеров материалов конечных элементов. Число элементов этого массива равно числу конечных элементов пластины (NE). R. Массив для хранения значений нагрузок приложенных к узлам. Число элементов массива определяется как произведение числа узлов пластины на 2 (разложение силы по двум осям) (NP*2). Но массив R используется в других подпрограммах по другому назначению. Поэтому определение его размерности требует специального исследования. NBC. В этот массив заносятся номера закрепленных узлов. Число элементов равно числу закрепленных узлов (NB). NFIX. Массив признаков закрепления по оси X или Y. Число элементов равно числу закрепленных узлов (NB). ESIGMA. этот массив хранит значения 6 видов напряжений и значение угла для каждого конечного элемента. На один конечный элемент приходится семь элементов данного массива, т. о. количество элементов равняется числу конечных элементов умноженному на 7 (NE*7). JT. Двумерный массив, номер строки которого указывает номер зоны, а в четырёх позициях строки, соответствующим номерам сторон зоны,  указываются номера зон, с которыми стыкуется данная сторона. По умолчанию размерность массива JT [20,4].

СORDDR_NO_OPT. Массив для хранения глобальных координат узлов при неоптимизированной сетке. Число элементов массива определяется как произведение числа узлов пластины на количество степеней свободы (NP*2). NOTMOVE. Массив для хранения номеров узлов, которые лежат на границе материалов. Не задействован.

Использование массивов в комплексе.

Приведенная ниже таблица показывает, в каких подпрограммах используются массивы

JT

ENV

ADJNCY

CORDDR_NO_OPT

NOTMOVE

CORD

NOP

ORT

IMAT

NBC

NFIX

ESIGMA

DIAG

XENV

XADJ

PERM

INVP

R

BOUND

+

+

+

DATA

+

DEGREE

+

+

+

DGRIDD

ELSLV

+

+

+

+

ESFCT

+

+

+

EUSLV

+

+

+

+

FNENDD

+

+

+

+

+

FNROOT

+

+

FORMDD

+

+

+

+

+

+

+

+

+

FORCE

+

+

GENRCM

+

+

+

GRIDDM

+

+

+

+

MAIN

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

MGSDTR

+

+

+

+

PRNTDD

+

+

+

RCM

+

+

+

RCMSLV

++

+

+

+

RENMDD

+

+

+

+

+

+

+

ROOTLS

+

+

STRSDD

+

+

+

STSM

+

+

+

REGULARIZATION (REGULARIZATION. for)

+

+/-

GRID (C_dgridd_DGRIDD. for)

+

+

SIGMAS (C_dgridd_DGRIDD. for)

+

DELTA (C_dgridd_DGRIDD. for)

+

MATERIALS (C_dgridd_DGRIDD. for)

+

+

Массивы CORDDR_NO_OPT и NOTMOVE не описаны в main  и находятся в процедуре REGULARIZATION. Некоторые массивы, используются несколько раз. К примеру, массив  ENV в подпрограмме GRIDDM используется для временного хранения координат узлов КЭ до оптимизации, в вызываемых из подпрограммы  RCMSLV подпрограммах ELSLV и EUSLV,  массив R используется как вектор решения и вектор правых частей при решении системы уравнений профильным методом.
